Кабель силовой ввгнг ls 5х70 мм2

Кабель ВВГнг-LS 5х70

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	5 жил
Сечение размер	70 мм 2

Ваша заявка на кабель ВВГнг-LS 5х70 успешно отправлена. Представитель компании «Рузкабель» свяжется с вами в ближайшее время!

Технические характеристики ВВГнг-LS 5*70

Вес кабеля ВВГнг-LS 5х70

Теоретический вес 1 километра ВВГнг-LS 5х70: 4514,00 килограмм

Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля ВВГнг-LS 5х70 с барабаном воспользуйтесь нашим калькулятором веса.

Кабели должны быть намотаны на барабаны. Допускается кабели с жилами номинальным сечением до 16 мм 2 включительно сматывать в бухты.

Масса бухты не должна превышать 50 килограмм.

Таблица намотки кабеля на барабан

№ Барабана		8	8а	8б	10	12	12а	14	16а	17	18	20	22
Длина (м)		—	—	—	100	150	250	350	600	600	700	1150	1300

Диаметр кабеля ВВГнг-LS 5х70

Наружный диаметр кабеля ВВГнг-LS 5х70: 38,6 мм

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями, у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики ВВГнг(А)-LS 5х70

Токовая нагрузка ВВГнг-LS 5х70

Длительно-допустимые токовые нагрузки

Мощность ВВГнг-LS 5х70

Максимальная мощность при прокладке:

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

• переменный ток;
• температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
• глубина прокладки кабелей в земле 0,7 м;
• удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания ВВГнг-LS 5х70

Допустимый ток односекундного короткого замыкания ВВГнг-LS 5х70: 7,54 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Источник

Результаты поиска: ввгнг ls 5х70

Наличие в магазине:

Кабель силовой ВВГнг(А)-LS 5х70мс(N, PE)-1 ТРТС многопроволочный

Сделано в России

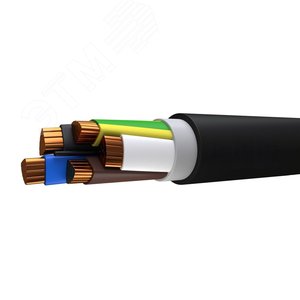

Кабель силовой ВВГнг(А)-LS 5х70мс(N.PE)-1 ТРТС

Сделано в России

Кабель силовой ВВГнг(А)-LS 5х70мс(N.PE)-1 ТРТС

Сделано в России

Кабель силовой ВВГнг(А)-LS 5х70,0 мс (N, PE)-1 ТРТС

Сделано в России

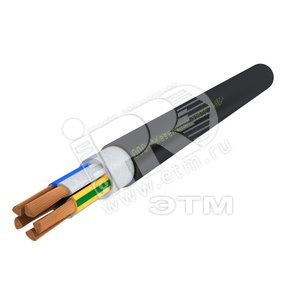

Кабель силовой ВВГ нг (А) LS 5х70мс-1ТРТС многопр оволочный секторная
