Кабель силовой вббшвнг 4х120 мм2

Номинальная толщина внутренней оболочки 1,2 мм

Минимальная толщина внутренней оболочки 0,6 мм

5. Броня из стальных оцинкованных лент

Номинальная толщина ленты 0,5 мм

Допускается применение стальных оцинкованных лент брони номинальной толщиной 0,3 мм для бронирования кабелей с расчетным диаметром под броней до 45 мм включительно.

6. Защитный шланг из ПВХ пластиката пониженной горючести

Номинальная толщина оболочки шланга 2,2 мм

Минимальная толщина оболочки шланга 1,77 мм

Применение ВБбШвнг 4х120

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
• Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.5.4
• Применяются при наличии опасности механических повреждений кабеля

ГОСТ ВБбШвнг 4х120

Ниже представлены государственные стандарты для ВБбШвнг 4х120, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

Источник

Результаты поиска: ВБбШвнг 4х120

Наличие в магазине:

Кабель силовой ВБШвнг(А) 4х120 (РЕ)-1 многопроволочный барабан

Сделано в России

Кабель силовой ВБШвнг(А) 4х120 (N)-1 многопроволочный барабан

Сделано в России

Кабель силовой ВБШвнг(А)-LS 4х120 (N)-1 многопроволочный барабан

Сделано в России

Кабель силовой ВБШвнг(А) 4х120мс(N)-1 ВНИИКП

Сделано в России

Кабель силовой ВБШвнг(А)-LS 4х120 (PE)-1 многопроволочный барабан

Сделано в России

Кабель силовой ВБШВнг(А) 4х120мс(PE)-1 ВНИИКП

Сделано в России

Сделано в России

Кабель силовой ВБШвнг(А)-LS 4х120мс(N)-1 ВНИИКП

Сделано в России

Кабель силовой ВБШвнг(А)-LS 4х120мс(PE)-1 ВНИИКП

Сделано в России

Кабель силовой ВБШв нг(А)-LS 4х120мс (N)-1 ТРТС

Сделано в России

Кабель ВБШвнг(А) 4х120мс(N)-1 ТРТС ВНИИКП

Сделано в России

Кабель силовой ВБШвнг(А)-LS 4х120.0 мс(N)-1 Ч. бар (ВНИИКП)

Сделано в России

Кабель силовой ВБШвнг(А)-LS 4х120.0 мс(PE)-1 Ч. бар (ВНИИКП)

Сделано в России

кабель ВБШвнг(А)-LS 4Х120мс(N)-1

Сделано в России

Кабель силовой ВБШвнг(А)-LS 4х120мс(N)-1 ТРТС

Сделано в России

Кабель силовой ВБШвнг(А) 4х120 мс(N)-1

Сделано в России

Кабель ВБШвнг(А) 4х120мс(N)-1 ТРТС

Сделано в России

Кабель силовой ВБШвнг(А) -FRLS 4х120 мс(N)-1

Сделано в России

Кабель силовой ВБШв нг(А) 4х120-мс-1 ТРТС многопроволочный

Сделано в России

Кабель силовой ВБШвнг(А) -LS 4х120 мс(N)-1

Сделано в России

Компания ЭТМ — член ассоциации «Честная позиция».

Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

Источник

Кабель ВБбШвнг 4х120

Условия поставки кабеля ВБбШвнг(А) 4х120

Кабель ВБбШвнг(А) 4х120 соответствует всем требованиям ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

Купить силовой медный бронированный негорючий кабель ВБбШвнг 4*120 могут юридические и физические лица по безналичному и наличному расчету, отгрузка производится в течение одного — двух дней с даты поступтения оплаты.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.

Цена кабеля ВБбШвнг(А) 4х120 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Размер скидки на ВБбШвнг(А) 4*120 зависит от общего объема закупки, окончательную стоимость можно узнать в корзине сайта разместив полный заказ включая сопутствующий товар.

ВБбШвнг 4х120 — кабель силовой бронированный с 4 медными жилами сечением 120 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката пониженной пожарной опасности, с броней из двух стальных оцинкованных лент.
Маркировка ВБбШвнг 4*120 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились.

Технические характеристики кабеля ВБбШвнг 4х120

Температуры эксплуатации кабеля силового ВБбШвнг 4*120 от +50 до -50 градусов Цельсия.
Климатическое исполнение негорючего бронированного медного кабеля — УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Влажность воздуха при эксплуатации — не более 98%.
Допустимый радиус изгиба при монтаже кабеля бронированного ВБбШвнг 4х120 не менее 408,6 миллиметров.
Допустимое растягивающее усилие при прокладке кабеля бронированного ВБбШвнг 4х120 не должно превышать 24000 Ньютонов.
Длительная температура нагрева жил при эксплуатации не более 70 градусов.
Максимальная допустимая температура жил вббшвнг при коротком замыкании не более 160°С.
Максимальная продолжительность короткого замыкания — 5 секунд.
Предельная температура нагрева жил при коротком замыкании по условиям невозгорания — 350°С
Наружный диаметр ВБбШвнг 4*120 — 45,4 миллиметров.
Код ОКП:353771.
Расчетная масса кабеля ВБбШвнг 4х120 — 6,13 килограмм в метре.
Срок службы кабеля медного бронированного ВБбШвнг 4х120 не менее 30 лет с даты изготовления.

Токовые нагрузки кабеля бронированного ВБбШвнг 4*120

Допустимый ток при прокладке на воздухе — 302 Ампер.
Допустимый ток при прокладке в земле — 317 Ампер.
Допустимый ток короткого замыкания — 13,21 Ампер.
Активное сопротивление жилы — 0,158 Ом на километр.

Расшифровка маркировки кабеля ВБбШвнг 4х120

В — изоляция из ПВХ пластиката.
Б — броня из стальных оцинкованных лент.
б — без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв — оболочка из поливинилхлоридного пластиката.
нг — пониженная пожарная опасность.
4 — количество медных жил.
120 — сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) — однопроволочная жила.
(мк), (мс) или (мж) — многопроволочная жила.
(0,66) — номинальное напряжение 660 Вольт.
(1,0) — номинальное напряжение 1000 Вольт.

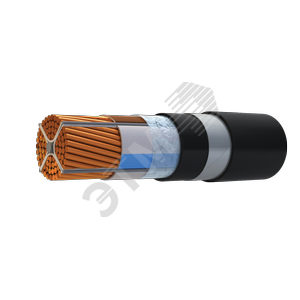

Конструкция кабеля ВБбШвнг 4х120

1) Жила — медная первого или второго класса по ГОСТ 22483-77.
2) Изоляция — из негорючего ПВХ пластиката.
3) Броня — из двух стальных лент.
4) Внутренняя оболочка — из ПВХ пластиката пониженной пожарной опасности.
5) Внешняя оболочка — из пожаробезопасного ПВХ пластиката.

Применение кабеля ВБбШвнг 4*120

Кабель силовой медный бронированный негорючий ВБбШвнг 4х120 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 317 Ампер.
Кабелем ВБбШвнг 4х120 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, разрешена групповая прокладка.
