Кабель ВБбШв 5х4

Номинальное переменное напряжение 0,66/1 кВ
Количество жил 5 жил
Сечение размер 4 мм 2

Ваша заявка на кабель ВБбШв 5х4 успешно отправлена. Представитель компании «Эксперт-Кабель» свяжется с вами в ближайшее время!

Технические характеристики ВБбШв 5*4

Вес кабеля ВБбШв 5х4

Теоретический вес 1 километра ВБбШв 5х4: 557,00 килограмм

Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля ВБбШв 5х4 с барабаном воспользуйтесь нашим калькулятором веса.

Кабели должны быть намотаны на барабаны. Допускается кабели с жилами номинальным сечением до 16 мм 2 включительно сматывать в бухты.

Масса бухты не должна превышать 50 килограмм.

Таблица намотки кабеля на барабан

№ Барабана 8 8а 8б 10 12 12а 14 16а 17 18 20 22
Длина (м) 100 150 200 450 750 1050 1450 2350 2400 2700 4400 —

Диаметр кабеля ВБбШв 5х4

Наружный диаметр кабеля ВБбШв 5х4: 20,0 мм

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями, у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики ВБШв 5х4

Токовая нагрузка ВБбШв 5х4

Длительно-допустимые токовые нагрузки

Мощность ВБбШв 5х4

Максимальная мощность при прокладке:

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

  • переменный ток;
  • температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
  • глубина прокладки кабелей в земле 0,7 м;
  • удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания ВБбШв 5х4

Допустимый ток односекундного короткого замыкания ВБбШв 5х4: 0,43 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Общие технические характеристики ВБбШв 5х4

Допустимые температуры нагрева токопроводящих жил кабеля:

Расшифровка ВБШв 5х4

площадь поперечного сечения силовой жилы (мм 2 ).

ВБбШв-ХЛ 5х4 — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВБбШв-Т 5х4 — тропическое исполнение (стойкость к воздействию плесневых грибов)

Маркировка ВБбШв 5х4

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Цвет жил: Серый * или Белый * Коричневый или Красный Черный Синий Зеленый-Желтый

(** — по согласованию с заказчиком)

Конструкция ВБбШв 5х4

  1. 1. Пять медных токопроводящих жил с площадью поперечного сечения 4 мм 2

Минимальное число проволок (круглая) жила 1 шт

Диаметр жилы (макс.) 2,4 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С 4,61 Ом

Масса меди в 1 метре жилы 0,034 кг

Номинальная толщина изоляции 1 мм

Минимальная толщина изоляции 0,8 мм

Сопротивление изоляции 10,1 МОм

  • 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
  • 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката

    Номинальная толщина внутренней оболочки 1 мм

    Минимальная толщина внутренней оболочки 0,5 мм

    5. Броня из стальных оцинкованных лент

    Номинальная толщина ленты 0,3 мм

    Допускается применение стальных оцинкованных лент брони номинальной толщиной 0,3 мм для бронирования кабелей с расчетным диаметром под броней до 45 мм включительно.

    6. Защитный шланг из ПВХ пластиката

    Номинальная толщина оболочки шланга 1,8 мм

    Минимальная толщина оболочки шланга 1,43 мм

    Применение ВБбШв 5х4

    • Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
    • Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
    • Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
    • Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
    • Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
    • Применяются при наличии опасности механических повреждений кабеля

    ГОСТ ВБбШв 5х4

    Ниже представлены государственные стандарты для ВБбШв 5х4, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

    Источник

    Результаты поиска: ВБбШв 5х4(А)-0,660

    Наличие в магазине:

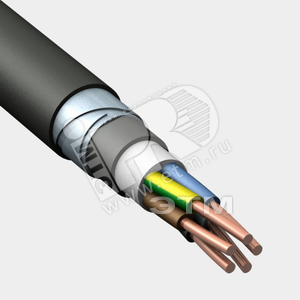

    Кабель силовой ВБШвнг(А)-LS 5х4 (N. PE) -0.660

    Сделано в России

    Кабель силовой ВБШвнг(А)-LS 5х4 (N. PE) -0.660

    Сделано в России

    Кабель силовой ВБШв нг (А)-LS 5х4 ок-0.660 ТРТС однопроволочный

    Сделано в России

    Кабель силовой ВБШв 5х4 ок-0.660 ТРТС однопроволочный

    Сделано в России

    Кабель силовой ВБШвнг(А) 5х4 (N, PE) -0.660 ТРТС однопр оволочный

    Сделано в России

    Кабель силовой ВБШвнг(А)-LS 5х4-0.660 ТРТС

    Сделано в России

    Кабель силовой ВБШв нг(А) 5х4ок-0.660 ТРТС однопроволочный

    Сделано в России

    Кабель силовой ВБШвнг(А)-ХЛ 5х4ок(N,PE)-0.66

    Сделано в России

    Кабель ВБШв нг(А)FRLS 5х4.0 0.66кВ

    Сделано в России

    Кабель силовой ВБШвнг(А)-ХЛ 5х4,0ок(N, РЕ)-0,66 ТРТС

    Сделано в России

    Кабель силовой ВБШвнг-хл(А) 5х4-0.660 ТРТС

    Сделано в России

    Компания ЭТМ — член ассоциации «Честная позиция».

    Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

    Источник

    Результаты поиска: ВБбШв 5х4-660

    Наличие в магазине:

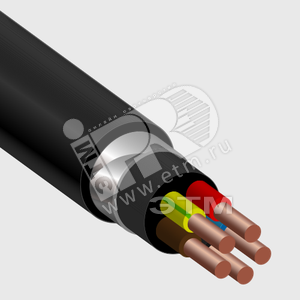

    Кабель силовой ВБШвнг(А)-LS 5х4 (N.РЕ)-0.66 однопроволочный
