Кабель силовой вббшв 2х25

Номинальная толщина внутренней оболочки 1 мм

Минимальная толщина внутренней оболочки 0,5 мм

5. Броня из стальных оцинкованных лент

Номинальная толщина ленты 0,3 мм

Допускается применение стальных оцинкованных лент брони номинальной толщиной 0,3 мм для бронирования кабелей с расчетным диаметром под броней до 45 мм включительно.

6. Защитный шланг из ПВХ пластиката

Номинальная толщина оболочки шланга 1,8 мм

Минимальная толщина оболочки шланга 1,43 мм

Применение ВБбШв 2х25

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
• Применяются при наличии опасности механических повреждений кабеля

ГОСТ ВБбШв 2х25

Ниже представлены государственные стандарты для ВБбШв 2х25, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

Источник

Результаты поиска: Кабель ВБбШв 2х25

Наличие в магазине:

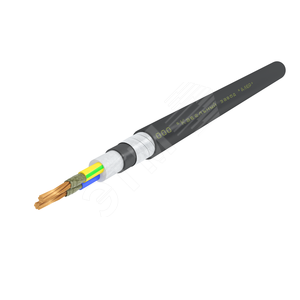

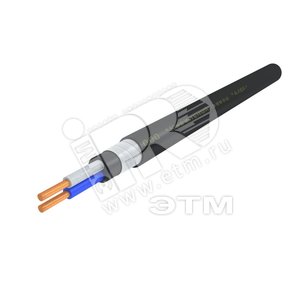

Кабель силовой ВБШв 2х25 (N)-0.66 многопроволочный барабан

Сделано в России

Кабель силовой ВБШв 2х25 (N)-0.66 однопроволочный барабан

Сделано в России

Кабель силовой ВБШв 2х25мк(N)-0,66 ВНИИКП

Сделано в России

Кабель силовой ВБШвнг(А) 2х25 (N)-0.66 многопроволочный барабан

Сделано в России

Кабель силовой ВБШвнг(А) 2х25 (N)-0.66 однопроволочный барабан

Сделано в России

Кабель силовой ВБШвнг(А)-LS 2х25 (N)-0.66 многопроволочный барабан

Сделано в России

Кабель силовой ВБШвнг(А) 2х25мк(N)-0,66 ВНИИКП

Сделано в России

Кабель силовой ВБШВнг(А) 2х25мк(N)-1 ВНИИКП

Сделано в России

Кабель силовой ВБШвнг(А)-LS 2х25 (N)-0.66 однопроволочный барабан

Сделано в России

Кабель силовой ВБШвнг(А)-LS 2х25мк(N)-0,66 ВНИИКП

Сделано в России

Кабель силовой ВБШвнг(А)-LS 2х25мк(N)-1 ВНИИКП

Сделано в России

Кабель силовой ВБШвнг(А)-FRLS 2х25.0 мк(N)-1 Ч. бар

Сделано в России

Кабель силовой ВБШвнг(А)-FRLS 2х25.0 ок(N)-1 Ч. бар

Сделано в России

Кабель силовой ВБШвнг(А)-FRLS 2х25.0 мк(N)-0.66 Ч. бар

Сделано в России

Кабель силовой ВБШвнг(А)-FRLS 2х25.0 ок(N)-0.66 Ч. бар

Сделано в России

Кабель силовой ВБШвнг(А)-LS 2х25.0 ок(N)-0.66 Ч. бар (ВНИИКП)

Сделано в России

Кабель силовой ВБШвнг(А)-LS 2х25.0 мк(N)-0.66 Ч. бар (ВНИИКП)

Сделано в России

Кабель силовой ВБШв 2х25ок(N)-0.66 ТРТС ВНИИКП

Сделано в России

Кабель силовой ВБШв 2х25ок(N)-1 однопроволочный ТРТС ВНИИКП

Сделано в России

Кабель силовой ВБШв 2х25-0.660 ТРТС

Сделано в России

Компания ЭТМ — член ассоциации «Честная позиция».

Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

Источник

Кабель ВБбШвнг 2х25

Ваша заявка на кабель ВБбШвнг 2х25 успешно отправлена. Представитель компании «Рузкабель» свяжется с вами в ближайшее время!

Технические характеристики ВБбШвнг 2*25

Вес кабеля ВБбШвнг 2х25

Теоретический вес 1 километра ВБбШвнг 2х25: 1033,00 килограммa

Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля ВБбШвнг 2х25 с барабаном воспользуйтесь нашим калькулятором веса.

Кабели должны быть намотаны на барабаны. Допускается кабели с жилами номинальным сечением до 16 мм 2 включительно сматывать в бухты.

Масса бухты не должна превышать 50 килограмм.

Таблица намотки кабеля на барабан

Диаметр кабеля ВБбШвнг 2х25

Наружный диаметр кабеля ВБбШвнг 2х25: 23,4 мм

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями, у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики ВБбШвнг(А) 2х25

Токовая нагрузка ВБбШвнг 2х25

Длительно-допустимые токовые нагрузки

Мощность ВБбШвнг 2х25

Максимальная мощность при прокладке:

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

• переменный ток;
• температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
• глубина прокладки кабелей в земле 0,7 м;
• удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания ВБбШвнг 2х25

Допустимый ток односекундного короткого замыкания ВБбШвнг 2х25: 2,78 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Общие технические характеристики ВБбШвнг 2х25

Допустимые температуры нагрева токопроводящих жил кабеля:

Расшифровка ВБбШвнг(А) 2х25

площадь поперечного сечения силовой жилы (мм 2 ).

ВБбШвнг-ХЛ 2х25 — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВБбШвнг-Т 2х25 — тропическое исполнение (стойкость к воздействию плесневых грибов)

Маркировка ВБбШвнг 2х25

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Цвет жил: Серый * или Белый * Синий

(** — по согласованию с заказчиком)

Конструкция ВБбШвнг 2х25

1. 1. Две медных токопроводящих жилы с площадью поперечного сечения 25 мм 2

Минимальное число проволок (круглая) жила 6 шт

Диаметр жилы (макс.) 6,5 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С 0,727 Ом

Масса меди в 1 метре жилы 0,216 кг

Минимальное число проволок (круглая) жила 1 шт

Диаметр жилы (мин.-макс.) 5,2-5,7 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С 0,727 Ом

Масса меди в 1 метре жилы 0,216 кг

Номинальная толщина изоляции 1,2 мм

Минимальная толщина изоляции 0,98 мм

Сопротивление изоляции 5,6 МОм

Номинальная толщина внутренней оболочки 1 мм

Минимальная толщина внутренней оболочки 0,5 мм

5. Броня из стальных оцинкованных лент

Номинальная толщина ленты 0,3 мм

Допускается применение стальных оцинкованных лент брони номинальной толщиной 0,3 мм для бронирования кабелей с расчетным диаметром под броней до 45 мм включительно.

6. Защитный шланг из ПВХ пластиката пониженной горючести

Номинальная толщина оболочки шланга 1,8 мм

Минимальная толщина оболочки шланга 1,43 мм

Применение ВБбШвнг 2х25

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
• Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.5.4
• Применяются при наличии опасности механических повреждений кабеля

ГОСТ ВБбШвнг 2х25

Ниже представлены государственные стандарты для ВБбШвнг 2х25, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.
