Кабель силовой сечением 240 мм2

Содержание
  1. Кабель ВВГ 4х240
  2. Технические характеристики ВВГ 4*240
  3. Вес кабеля ВВГ 4х240
  4. Диаметр кабеля ВВГ 4х240
  5. Электрические характеристики ВВГ 4х240
  6. Токовая нагрузка ВВГ 4х240
  7. Мощность ВВГ 4х240
  8. Ток короткого замыкания ВВГ 4х240
  9. Общие технические характеристики ВВГ 4х240
  10. Расшифровка ВВГ 4х240
  11. Маркировка ВВГ 4х240
  12. Конструкция ВВГ 4х240
  13. Применение ВВГ 4х240
  14. ГОСТ ВВГ 4х240
  15. Результаты поиска: ВВГ 4х240
  16. Кабель ВВГ 4х240: диаметр, вес и другие характеристики
  17. Основные технические характеристики кабеля ВВГ 4х240
  18. Конструктивные особенности ВВГ 4х240
  19. Скачать чертеж кабеля ВВГ 4х240 в формате DWG (Autocad)

Кабель ВВГ 4х240

Номинальное переменное напряжение 0,66/1 кВ
Количество жил 4 жилы
Сечение размер 240 мм 2

Ваша заявка на кабель ВВГ 4х240 успешно отправлена. Представитель компании «Эксперт-Кабель» свяжется с вами в ближайшее время!

Технические характеристики ВВГ 4*240

Вес кабеля ВВГ 4х240

Теоретический вес 1 километра ВВГ 4х240: 9821,00 килограмм

Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля ВВГ 4х240 с барабаном воспользуйтесь нашим калькулятором веса.

Кабели должны быть намотаны на барабаны. Допускается кабели с жилами номинальным сечением до 16 мм 2 включительно сматывать в бухты.

Масса бухты не должна превышать 50 килограмм.

Таблица намотки кабеля на барабан

№ Барабана 8 8а 8б 10 12 12а 14 16а 17 18 20 22
Длина (м) — — — — — — 200 300 300 350 600 700

Диаметр кабеля ВВГ 4х240

Наружный диаметр кабеля ВВГ 4х240: 52,7 мм

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями, у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики ВВГ 4х240

Токовая нагрузка ВВГ 4х240

Длительно-допустимые токовые нагрузки

Мощность ВВГ 4х240

Максимальная мощность при прокладке:

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

  • переменный ток;
  • температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
  • глубина прокладки кабелей в земле 0,7 м;
  • удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания ВВГ 4х240

Допустимый ток односекундного короткого замыкания ВВГ 4х240: 26,80 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Общие технические характеристики ВВГ 4х240

Допустимые температуры нагрева токопроводящих жил кабеля:

Расшифровка ВВГ 4х240

площадь поперечного сечения силовой жилы (мм 2 ).

ВВГ-ХЛ 4х240 — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВВГ-Т 4х240 — тропическое исполнение (стойкость к воздействию плесневых грибов)

Маркировка ВВГ 4х240

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Расцветка жил возможна в 2-х вариантах

Цвет жил: Серый * или Белый * Коричневый или Красный Черный Синий

Цвет жил: Серый * или Белый * Коричневый или Красный Черный Зеленый-Желтый **

(** — по согласованию с заказчиком)

Конструкция ВВГ 4х240

  1. 1. Четыре медных токопроводящих жилы с площадью поперечного сечения 240 мм 2

Минимальное число проволок (круглая) жила 34 шт

Диаметр жилы (макс.) 19,2 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С 0,0754 Ом

Масса меди в 1 метре жилы 2,115 кг

Номинальная толщина изоляции 2,2 мм

Минимальная толщина изоляции 1,88 мм

Сопротивление изоляции 3,6 МОм

  • 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
  • 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката

    Номинальная толщина внутренней оболочки 1,4 мм

    Минимальная толщина внутренней оболочки 0,7 мм

    5. Оболочка из ПВХ пластиката

    Толщина наружной оболочки 2,3 мм

    Минимальная толщина наружной оболочки 1,855 мм

    Применение ВВГ 4х240

    • Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
    • Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
    • Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
    • Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
    • Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

    ГОСТ ВВГ 4х240

    Ниже представлены государственные стандарты для ВВГ 4х240, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

    Источник

    Результаты поиска: ВВГ 4х240

    Наличие в магазине:

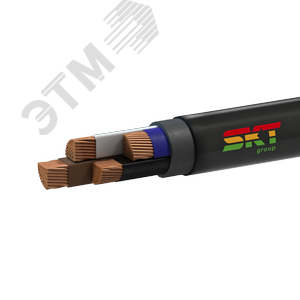

    Кабель ВВГ 4х240мс(N)-1 ТРТС

    Сделано в России

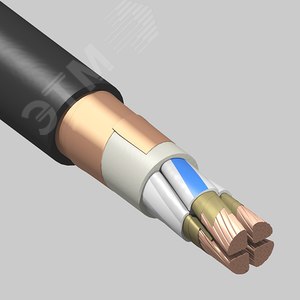

    кабель ВВГ 4Х240мс(N)-1

    Сделано в России

    Кабель ВВГ 4х240.0 1кВ МС

    Сделано в России

    Кабель ВВГ нг(А) 4х240.0 1кВ МС

    Сделано в России

    Кабель ВВГ нг(А)FRLS 4х240.0 1кВ МС

    Сделано в России

    Кабель ВВГ нг(А)LS 4х240.0 1кВ МС

    Сделано в России

    Кабель силовой ВВГнг(А) 4х240 (N)-1 многопроволочный барабан

    Сделано в России

    Кабель силовой ВВГнг(А) 4х240 (PE)-1 многопроволочный барабан

    Сделано в России

    Кабель силовой ВВГнг(А) 4х240мс(N)-1 ВНИИКП

    Сделано в России

    Кабель силовой ВВГнг(А) 4х240мс(PE)-1 ВНИИКП

    Сделано в России

    Кабель силовой ВВГ 4х240 мс(N)-1

    Сделано в России

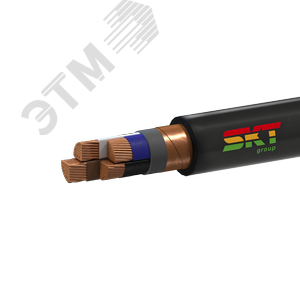

    Кабель силовой ВВГЭ 4х240 мс(N)-1

    Сделано в России

    Кабель силовой ВВГЭнг(A)-FRLS 4х240мс(N)-1

    Сделано в России

    Кабель силовой ВВГЭнг(A)-LS 4х240мс(N)-1

    Сделано в России

    Кабель силовой ВВГ 4х240мс(PE)-1

    Сделано в России

    Кабель силовой ВВГ 4х240мс(N)-1

    Сделано в России

    Кабель силовой ВВГ 4х240мс(PE)-1

    Сделано в России

    Кабель силовой ВВГ 4х240мс(N)-1 ТРТС

    Сделано в России

    Кабель силовой ВВГ 4х240мс(N)-1

    Сделано в России

    Кабель силовой ВВГЭ 4х240мс(N)-1 ТРТС

    Сделано в России
