Кабель силовой 4х50 мм2

Содержание
  1. Кабель ВВГ 4х50
  2. Технические характеристики ВВГ 4*50
  3. Вес кабеля ВВГ 4х50
  4. Диаметр кабеля ВВГ 4х50
  5. Электрические характеристики ВВГ 4х50
  6. Токовая нагрузка ВВГ 4х50
  7. Мощность ВВГ 4х50
  8. Ток короткого замыкания ВВГ 4х50
  9. Общие технические характеристики ВВГ 4х50
  10. Расшифровка ВВГ 4х50
  11. Маркировка ВВГ 4х50
  12. Конструкция ВВГ 4х50
  13. Применение ВВГ 4х50
  14. ГОСТ ВВГ 4х50
  15. Результаты поиска: Кабель силовой ВВГнг 4х50
  16. Результаты поиска: ВВГнг 4х50

Кабель ВВГ 4х50

Номинальное переменное напряжение 0,66/1 кВ
Количество жил 4 жилы
Сечение размер 50 мм 2

Ваша заявка на кабель ВВГ 4х50 успешно отправлена. Представитель компании «Эксперт-Кабель» свяжется с вами в ближайшее время!

Технические характеристики ВВГ 4*50

Вес кабеля ВВГ 4х50

Теоретический вес 1 километра ВВГ 4х50: 2082,00 килограммa

Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля ВВГ 4х50 с барабаном воспользуйтесь нашим калькулятором веса.

Кабели должны быть намотаны на барабаны. Допускается кабели с жилами номинальным сечением до 16 мм 2 включительно сматывать в бухты.

Масса бухты не должна превышать 50 килограмм.

Таблица намотки кабеля на барабан

№ Барабана 8 8а 8б 10 12 12а 14 16а 17 18 20 22
Длина (м) — — — 200 300 450 650 1050 1050 1200 1950 2200

Диаметр кабеля ВВГ 4х50

Наружный диаметр кабеля ВВГ 4х50: 29,5 мм

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями, у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики ВВГ 4х50

Токовая нагрузка ВВГ 4х50

Длительно-допустимые токовые нагрузки

Мощность ВВГ 4х50

Максимальная мощность при прокладке:

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

  • переменный ток;
  • температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
  • глубина прокладки кабелей в земле 0,7 м;
  • удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания ВВГ 4х50

Допустимый ток односекундного короткого замыкания ВВГ 4х50: 5,23 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Общие технические характеристики ВВГ 4х50

Допустимые температуры нагрева токопроводящих жил кабеля:

Расшифровка ВВГ 4х50

площадь поперечного сечения силовой жилы (мм 2 ).

ВВГ-ХЛ 4х50 — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВВГ-Т 4х50 — тропическое исполнение (стойкость к воздействию плесневых грибов)

Маркировка ВВГ 4х50

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Расцветка жил возможна в 2-х вариантах

Цвет жил: Серый * или Белый * Коричневый или Красный Черный Синий

Цвет жил: Серый * или Белый * Коричневый или Красный Черный Зеленый-Желтый **

(** — по согласованию с заказчиком)

Конструкция ВВГ 4х50

  1. 1. Четыре медных токопроводящих жилы с площадью поперечного сечения 50 мм 2

Минимальное число проволок (круглая) жила 6 шт

Диаметр жилы (макс.) 8,6 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С 0,387 Ом

Масса меди в 1 метре жилы 0,405 кг

Минимальное число проволок (круглая) жила 1 шт

Диаметр жилы (мин.-макс.) 7,2-7,8 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С 0,387 Ом

Масса меди в 1 метре жилы 0,405 кг

Номинальная толщина изоляции 1,4 мм

Минимальная толщина изоляции 1,16 мм

Сопротивление изоляции 4,8 МОм

  • 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
  • 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката

    Номинальная толщина внутренней оболочки 1 мм

    Минимальная толщина внутренней оболочки 0,5 мм

    5. Оболочка из ПВХ пластиката

    Толщина наружной оболочки 1,9 мм

    Минимальная толщина наружной оболочки 1,515 мм

    Применение ВВГ 4х50

    • Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
    • Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
    • Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
    • Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
    • Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

    ГОСТ ВВГ 4х50

    Ниже представлены государственные стандарты для ВВГ 4х50, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

    Источник

    Результаты поиска: Кабель силовой ВВГнг 4х50

    Наличие в магазине:

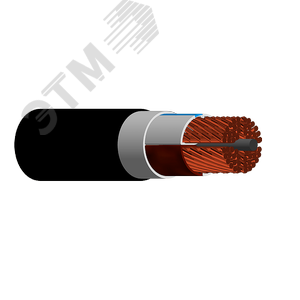

    Кабель силовой ВВГнг (А)-LS 4х50 барабан

    Сделано в России

    Кабель силовой ВВГнг(А)-LS 4х50 (N)-0.660 многопроволочный

    Сделано в России

    Кабель силовой ВВГнг(А)-LS 4х50ок(N)-0.66 однопроволочный

    Сделано в России

    Кабель силовой ВВГнг(А)-LS 4х50 (N)-0.660 многопроволочный

    Сделано в России

    Кабель силовой ВВГнг(А)-LS 4х50мс(N)-0.66 ТРТС

    Сделано в России

    Кабель силовой ВВГнг(А)-LS 4*50 мк(N)-0,66

    Сделано в России

    Кабель силовой ВВГнг(А)-LS 4х50,0 мс (N)-0,66 ТРТС

    Сделано в России

    Кабель силовой ВВГ нг (А) LS 4х50-мк 06ТРТС многопроволочный

    Сделано в России

    Кабель силовой ВВГнг(А) 4х50 (мк)(N)-0.660 многопроволочный

    Сделано в России

    Кабель силовой ВВГнг(А) 4х50 (мк)(PE)-0.660 многопроволочный

    Сделано в России

    Кабель силовой ВВГнг(А)-LS 4х50 (мк) (PE)-0.660 многопроволочный

    Сделано в России

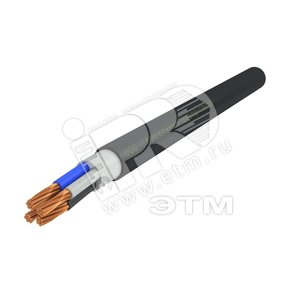

    Кабель силовой ВВГнг(А)-LSLTx 4х50 (N)-1 многопроволочный (барабан)
