Кабель силовой 4х50 алюминий

Номинальная толщина внутренней оболочки 1 мм

Минимальная толщина внутренней оболочки 0,5 мм

5. Оболочка из ПВХ пластиката

Толщина наружной оболочки 1,9 мм

Минимальная толщина наружной оболочки 1,515 мм

Применение АВВГ 4х50

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

ГОСТ АВВГ 4х50

Ниже представлены государственные стандарты для АВВГ 4х50, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

Источник

Кабель АВВГ 4х50

Условия поставки кабеля АВВГ 4х50

Кабель АВВГ 4х50 соответствует всем требованиям ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

Купить силовой алюминиевый кабель АВВГ 4*50 могут юридические и физические лица по безналичному и наличному расчету, отгрузка производится в течение одного — двух дней с даты поступтения оплаты.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.

Цена кабеля АВВГ 4х50 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Размер скидки на АВВГ 4*50 зависит от общего объема закупки, окончательную стоимость можно узнать в корзине сайта разместив полный заказ включая сопутствующий товар.

АВВГ 4х50 — кабель силовой с 4 алюминиевыми жилами сечением 50 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката.

Технические характеристики кабеля АВВГ 4х50

Климатическое исполнение кабеля силового алюминиевого АВВГ 4*50: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГ 4х50 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ 4х50 не должна превышать 98%.
Монтаж кабеля АВВГ 4*50 производится при температуре не ниже -15 градусов.
Радиус изгиба при прокладке алюминиевого кабеля АВВГ 4х50 должен быть не менее 261,9 миллиметров.
Растягивающее усилие при прокладке АВВГ 4х50 не должно превышать 6000 Ньютонов.
Расчетная масса кабеля АВВГ 4*50 составляет 1,36 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГ 4х50 равен 29,1 миллиметрам.
Допустимый ток при прокладке кабеля АВВГ 4х50 на воздухе: 139 Ампер.

Расшифровка маркировки АВВГ 4*50

А — жила выполнена из алюминия.
В — виниловая изоляция.
В — виниловая оболочка.
Г — не имеет защитного покрова.
4 — количество алюминиевых жил.
50 — сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож — жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж — жила выполнена в многопроволочном исполнении.
0,66 — кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 — кабель рассчитан на номинальное напряжение 1000 Вольт.

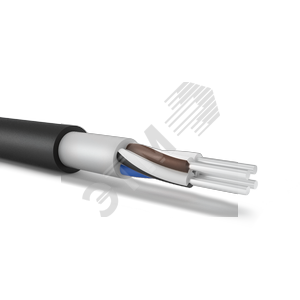

Конструкция кабеля АВВГ 4х50

1) Жила — алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция — из поливинилхлоридного пластиката.
3) Скрутка — жилы скручены в сердечник.
4) Оболочка — из ПВХ пластиката.

Применение кабеля АВВГ 4х50

Кабель силовой алюминиевый АВВГ 4*50 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 150 Ампер.
АВВГ 4х50 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.
