Версия для печати Кабель оптический ИКАЛс-М6П-А8-7.0 Интегра
Кабель оптический ИКАЛс-М6П-А8-7.0 Интегра
Самонесущий диэлектрический оптический кабель. Сердечик — повив оптических модулей. Центральный силовой элемент — стеклопластиковый пруток. 8 волокон, 7 кН.
Статус: Под заказ
Назначение:
Оптический кабель ИКАЛС-М4П-А8…16-6.0/8.0 самонесущий полностью диэлектрический (ADSS) предназначен для подвески на опорах линий связи, между зданиями и сооружениями, на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрифицированных железных дорог в точках с максимальной величиной потенциала электрического поля до 12 кВ, а также навивка, присоединение и прикрепление к внешним несущим силовым элементам.
Конструкция:
Оптический кабель ИКАЛС-М4П-А8…16-6.0/8.0 содержит от 4 до 48 одномодовых оптических волокон стандарта ITU-T G.652D (single mode fiber) в оптических модулях, заполненных гидрофобным гелем. Оптические модули повиты вокруг центрального силового элемента – стеклопластикового прутка. Межмодульное пространство заполнено гидрофобным гелем. Для фиксации повива модулей используются полиэстеровые нити и полимерная лента. Внешняя оболочка выполнена из полиэтилена высокой плотности, устойчивого к воздействию прямых солнечных лучей. Прочность к продольным нагрузкам обеспечивает повив из стеклокорвинга (стеклонитей).
Технические характеристики:
| Динамическое растягивающее усилие | 6,0 кН | 8,0 кН |
| Количество оптических волокон | 8 или 16 | 8 или 16 |
| Диаметр кабеля | 10,2 мм | 10,4 мм |
| Вес 1 километра кабеля | 94 кг | 96 кг |
| Минимальный радиус изгиба | 20 диаметров кабеля при температуре -10 °C | |
| Раздавливающее усилие (долговременное) | 0,3 кН/см | |
| Максимальная строительная длина | 6 км | |
| Максимальная ударная нагрузка | 5 Дж | |
| Температура хранения и перевозки | От -60 до +70 °C | |
| Температура монтажа | От -30 до +50 °C | |
| Температура эксплуатации | От -60 до +70 °C | |
Расшифровка маркировки кабеля ИКАЛс-М4П-А8-7.0:
ИК – оптический кабель марки «Интегра-Кабель»
А – повив из арамидных упрочняющих нитей
Л – облегченная конструкция кабеля, без промежуточной оболочки
с – стеклонити
М – тип сердечника (повив модулей)
4 – количество элементов повива сердечника
П – тип осевого элемента сердечника кабеля (стеклопластиковый пруток)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
8 – количество оптических волокон в кабеле
7,0 – максимально допустимое растягивающее усилие кабеля, в кН
Источник
Кабель оптический ОКА-М4П-А8-3.0 (Л) самонесущий 8 волокон 3кН
| Назначение | Подвесной самонесущий |
| Количество волокон | 8 |
| Максимально допустимая растягивающая нагрузка | 3кН |
| Конструкция | Модульная |
Описание
Оптический самонесущий кабель ОКА-М4П-А8-3.0 (Л) предназначен для применения на единой сети электросвязи России для подвески на опорах линий связи, контактной сети железных дорог, опорах линий электропередач, для подземной прокладки в защитные пластмассовые трубы, между зданиями и сооружениями, а также навивки, присоединения и прикрепления к внешним несущим силовым элементам (тросам, проводам и т.п.) в точках с максимальной величиной потенциала электрического поля до 12 кВ.
Расшифровка маркировки ОКА-М4П-А8-3.0 (Л):
ОК = оптический кабель;
А = повив из арамидных или иных синтетических нитей;
М = повив модулей;
4 = количество модулей в повиве;
П = стеклопластиковый пруток(центральный осевой элемент);
А = одномодовое волокно G.652.C,D;
8 = количество волокон;
3.0 = максимальное допустимое растягивающее усилие, кН;
(Л) = облегченная конструкция(без промежуточной оболочки).
Источник

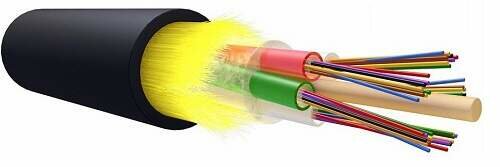

Оптический кабель ИКАЛс-М
Кабель оптический ИКАЛс-М используется в волоконно-оптических системах передачи информации, обеспечивая эффективное функционирование сетей связи общего пользования, а также технологических сетей и сетей спецназначения, если последние подсоединены к сетям общего пользования.
Кабель ИКАЛс-М прокладывается разными способами. В подвешенном положении его устанавливают на воздушных опорах линий связи, в том числе между отдельными зданиями/сооружениями, в контактных сетях, на линиях электропередачи и в системах автоблокировки, функционирующих на электрифицированных железных дорогах, в точках с максимальным потенциалом электрического поля до 12 кВ.
Также можно использовать при грунтовой укладке в специальных трубопроводах (в том числе используя технологию пневмопрокладки), в том числе в болотистой местности. Кроме того, возможна прокладка в специализированных кабельных канализациях и лотках, в технологических тоннелях и коллекторах, на мостовых конструкциях и эстакадах, в том числе с использованием метода навивки, присоединения/прикрепления к наружным несущим силовым элементам (проводам, тросам и т. д.) в точках, в которых максимальный потенциал электрического поля достигает величины до 12 кВ.

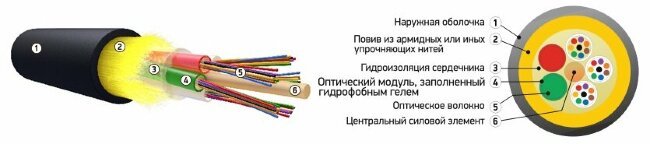

Элементы конструкции кабеля ИКАЛс-М
- ЦСЭ – центральный силовой элемент в виде прутка из стеклопластика.
- Волокна оптические (ОВ).
- Модули оптические.
- Слой из повива стеклонитей.
- Оболочка наружная защитная (изготовлена из полиэтилена).
Расшифровка маркировки кабеля ИКАЛс-М
На примере ИКАЛс-М4П-А16-10.0
- ИК – «Интегра Кабель» (производитель волоконно-оптического кабеля наружной прокладки);
- А – изделие армировано повивами из упрочняющих нитями;
- Л – промежуточная оболочка отсутствует;
- с – упрочняющую (армирующую) функцию выполняют стеклонити;
- М4П – повив из 4 трубок на полимерной основе вокруг ЦСЭ из стеклопластикового прутка;
- А – в конструкции используется ОВ одномодового типа, соответствующие нормам ITU-T G.652.D, G.657.A;
- 16 – количество оптических волокон в одном кабеле;
- 10.0 – предельно допустимая нагрузка растяжения (в кН).
Источник
Версия для печати Кабель оптический ИКАЛс-М6П-А16-7.0 Интегра
Кабель оптический ИКАЛс-М6П-А16-7.0 Интегра
Самонесущий диалектрический оптический кабель. Сердечик — повив оптических модулей. Центральный силовой элемент — стеклопластиковый пруток. 16 волокон, 7 кН.
Статус: Под заказ
Назначение:
Оптический кабель ИКАЛС-М4П-А8…16-6.0/8.0 самонесущий полностью диэлектрический (ADSS) предназначен для подвески на опорах линий связи, между зданиями и сооружениями, на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрифицированных железных дорог в точках с максимальной величиной потенциала электрического поля до 12 кВ, а также навивка, присоединение и прикрепление к внешним несущим силовым элементам.
Конструкция:
Оптический кабель ИКАЛС-М4П-А8…16-6.0/8.0 содержит от 4 до 48 одномодовых оптических волокон стандарта ITU-T G.652D (single mode fiber) в оптических модулях, заполненных гидрофобным гелем. Оптические модули повиты вокруг центрального силового элемента – стеклопластикового прутка. Межмодульное пространство заполнено гидрофобным гелем. Для фиксации повива модулей используются полиэстеровые нити и полимерная лента. Внешняя оболочка выполнена из полиэтилена высокой плотности, устойчивого к воздействию прямых солнечных лучей. Прочность к продольным нагрузкам обеспечивает повив из стеклокорвинга (стеклонитей).
Технические характеристики:
| Динамическое растягивающее усилие | 6,0 кН | 8,0 кН |
| Количество оптических волокон | 8 или 16 | 8 или 16 |
| Диаметр кабеля | 10,2 мм | 10,4 мм |
| Вес 1 километра кабеля | 94 кг | 96 кг |
| Минимальный радиус изгиба | 20 диаметров кабеля при температуре -10 °C | |
| Раздавливающее усилие (долговременное) | 0,3 кН/см | |
| Максимальная строительная длина | 6 км | |
| Максимальная ударная нагрузка | 5 Дж | |
| Температура хранения и перевозки | От -60 до +70 °C | |
| Температура монтажа | От -30 до +50 °C | |
| Температура эксплуатации | От -60 до +70 °C | |
Расшифровка маркировки кабеля ИКАЛс-М4П-А16-7.0:
ИК – оптический кабель марки «Интегра-Кабель»
А – повив из арамидных упрочняющих нитей
Л – облегченная конструкция кабеля, без промежуточной оболочки
с – стеклонити
М – тип сердечника (повив модулей)
4 – количество элементов повива сердечника
П – тип осевого элемента сердечника кабеля (стеклопластиковый пруток)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
16 – количество оптических волокон в кабеле
7,0 – максимально допустимое растягивающее усилие кабеля, в кН
Источник
Версия для печати Кабель оптический ИКАЛс-М6П-А16-8.0 Интегра
Кабель оптический ИКАЛс-М6П-А16-8.0 Интегра
Самонесущий диалектрический оптический кабель. Сердечик — повив оптических модулей. Центральный силовой элемент — стеклопластиковый пруток. 16 волокон, 8 кН.
Статус: Под заказ
Назначение:
Оптический кабель ИКАЛС-М4П-А8…16-6.0/8.0 самонесущий полностью диэлектрический (ADSS) предназначен для подвески на опорах линий связи, между зданиями и сооружениями, на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрифицированных железных дорог в точках с максимальной величиной потенциала электрического поля до 12 кВ, а также навивка, присоединение и прикрепление к внешним несущим силовым элементам.
Конструкция:
Оптический кабель ИКАЛС-М4П-А8…16-6.0/8.0 содержит от 4 до 48 одномодовых оптических волокон стандарта ITU-T G.652D (single mode fiber) в оптических модулях, заполненных гидрофобным гелем. Оптические модули повиты вокруг центрального силового элемента – стеклопластикового прутка. Межмодульное пространство заполнено гидрофобным гелем. Для фиксации повива модулей используются полиэстеровые нити и полимерная лента. Внешняя оболочка выполнена из полиэтилена высокой плотности, устойчивого к воздействию прямых солнечных лучей. Прочность к продольным нагрузкам обеспечивает повив из стеклокорвинга (стеклонитей).
Технические характеристики:
| Динамическое растягивающее усилие | 6,0 кН | 8,0 кН |
| Количество оптических волокон | 8 или 16 | 8 или 16 |
| Диаметр кабеля | 10,2 мм | 10,4 мм |
| Вес 1 километра кабеля | 94 кг | 96 кг |
| Минимальный радиус изгиба | 20 диаметров кабеля при температуре -10 °C | |
| Раздавливающее усилие (долговременное) | 0,3 кН/см | |
| Максимальная строительная длина | 6 км | |
| Максимальная ударная нагрузка | 5 Дж | |
| Температура хранения и перевозки | От -60 до +70 °C | |
| Температура монтажа | От -30 до +50 °C | |
| Температура эксплуатации | От -60 до +70 °C | |
Расшифровка маркировки кабеля ИКАЛс-М4П-А16-8.0:
ИК – оптический кабель марки «Интегра-Кабель»
А – повив из арамидных упрочняющих нитей
Л – облегченная конструкция кабеля, без промежуточной оболочки
с – стеклонити
М – тип сердечника (повив модулей)
4 – количество элементов повива сердечника
П – тип осевого элемента сердечника кабеля (стеклопластиковый пруток)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
16 – количество оптических волокон в кабеле
8,0 – максимально допустимое растягивающее усилие кабеля, в кН
