Кабель оптический окб м6п а48 7кн
Оптический кабель типа ОКБ-М. изготавливаемый по ТУ 3587-001-92193892-2011, предназначен для применения на единой сети электросвязи России для прокладки в грунтах, при пересечении рек и водных преград, в кабельной канализации, по мостам и эстакадам, а также в туннелях, коллекторах, зданиях.
Конструкция
- Оптический модуль — трубка из полимерного материала (как правило — полибутилентерефталат (ПБТ)) со свободно расположенными волокнами. Свободное пространство между волокнами заполнено гидрофобным компаундом.
- Оптический сердечник — повив оптических модулей вокруг центрального силового элемента (диэлектрического или металлического). Для препятствия проникновению воды свободное пространство между модулями заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).
- В качестве дополнительной гидроизоляции может применяться ламинированная алюминиевая лента.
- Внутренняя оболочка из полимерного материала (композиция полиэтилена или лента ПЭТ).
- Броня из одного или несколько повивов проволок. Для препятствия проникновению воды свободное пространство между проволоками заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).
- Наружная оболочка выполняется из композиции полиэтилена. При прокладке кабеля внутри помещений оболочка может быть выполнена из композиций, не распространяющих горение, в том числе безгалогеновых, с низким дымовыделением (ОКБнг(А)-HF-. ).
Основные характеристики:
| Количество оптических волокон в кабеле | до 144 |
(возможно увеличение до 576 за счет применения многоповивного сердечника)
Источник
Кабель ОКБ
Назначение
- Кабель марки ОКБ предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, туннелях, коллекторах, при наличии особо высоких требований по механической прочности.
- Кабель марки ОКБ в негорючем исполнении предназначен для прокладки как и ОКБ при повышенных требованиях по пожарной безопасности.
- Центральный силовой элемент
- Оптическое волокно
- Повив оптических модулей из ПБТ, заполненных гидрофобным гелем
- Промежуточная оболочка
- Броня из стальных оцинкованных проволок
- Защитная оболочка
* продольная водонепроницаемость кабеля обеспечивается гидрофобным заполнителем
| Количество ОВ | 2-32 | 34-48 | 50-80 | 82-96 | 98-144 |
|---|---|---|---|---|---|
| Диаметр кабеля, мм | 11,8 | 13,0 | 13,7 | 14,7 | 17,3 |
| Вес кабеля с оболочкой из ПЭ, кг/км | 217 | 259 | 283 | 323 | 427 |
| Растягивающее усилие | не менее 3,0 кН для прокладки в грунты 1-3 групп; не менее 7,0 кН для прокладки в грунты 4-5 групп | ||||
* Сведения имеют справочный характер и уточняются на момент размещения заказа
Указанные параметры соответствуют растяжению – 7 кН
- Желтый модуль – основной.
- Красный модуль – направляющий.
- Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена.
| Рабочая температура, С° | -60… +70 |
| Температура монтажа, С° | не ниже -30** |
| Минимальный радиус изгиба кабеля | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
| Срок гарантийной эксплуатации | 2 года после ввода в эксплуатацию, не более 2,5 лет со дня поставки |
** В случае применения кабеля с оболочкой из нг-материала, минимальная температура монтажа: не ниже -10 °С.
Источник
Оптические кабели для прокладки в грунт ОКБ/ОКНБ.
Оптические кабели марки ОКБ… предназначены для прокладки в грунтах всех категорий, кроме грунтов, подверженных мерзлотным деформациям, при пересечении рек (в том числе судоходных) и водных преград, в кабельной канализации, на мостах и эстакадах. При необходимости допускается прокладывать кабель в туннелях, коллекторах, зданиях (ОКНБ-…), а также в грунтах всех категорий (ОКБ2-…).
Пример условного обозначения
ОКБ-Т ОКБ-М4П ОКБ-М6П ОКБ-М8П ОКБ-М12П ОКБ-М4Т ОКБ-М6Т ОКБ-М8Т ОКБ-М12Т ОКНБ-Т ОКНБ-М4П ОКНБ-М6П ОКНБ-М12П ОКБ2-М4П ОКБ2-М6П ОКБ2-М6П ОКБ2-М12П ОКНБ2-М4Т ОКНБ2-М6Т ОКНБ2-М8Т ОКНБ-М12Т
 |
|
 |
- Осевой элемент
- стальной трос (стренга, канат, проволока) в полимерном покрытии или без — ОК(Н)Б…-М…Т-…;
- стеклопластиковый пруток в полимерном покрытии или без — ОК(Н)Б…-М…П-…;
- арамидные нити в полимерном покрытии — ОК(Н)Б…-М…А-….
- Оптическое волокно
- одномодовое, рекомендация ITU-Т G.652.В — Е;
- одномодовое, рекомендация ITU-Т G.652.С — А;
- одномодовое, рекомендация ITU-Т G.655 — Н;
- многомодовое, с сердцевиной диаметром 50 мкм, рекомендация ITU-Т G.651 — М;
- многомодовое, с сердцевиной диаметром 62,5 мкм — В.
- Внутримодульный гидрофобный заполнитель
- Оптический модуль
- Гидроизоляция сердечника (гидрофобный заполнитель или водоблокирующая бумага)
- Промежуточная оболочка (полиэтилен или материал, не распространяющий горение)
- Гидроизоляция бронирующего слоя (гидрофобный заполнитель или водоблокирующая бумага)
- Броня из круглых стальных проволок.
- Защитная оболочка (полиэтилен или материал, не распространяющий горение)
Возможно изготовление вариантов конструкций с дополнительными свойствами:
Негорючее исполнение — ОКНБ-…;
Облегчённое исполнение (без промежуточной оболочки) — ОКБЛ-…;
Повышенная влагозащищённость (с алюмополиэтиленовой оболочкой) — ОКБЗ-…;
Основные технические характеристики кабелей марки ОКБ/ОКНБ…
| Параметр | Значение параметра |
|---|---|
| Количество оптических волокон в кабеле | 1 — 288 1) |
| Количество элементов сердечника | 3 — 30 |
| Номинальный наружный диаметр кабеля | 15,4 — 33,5 2) |
| Толщина наружной оболочки, не менее, мм | 2,0 |
| Масса кабеля, кг/км | 280 — 2450 |
| Длительно допустимая растягивающая нагрузка, кН | 2,5 — 80,0 |
| Допустимая раздавливающая нагрузка, кН/см | 1,0 |
| Допустимое ударное воздействие, не менее, Дж | 10,0 |
| Минимальный радиус изгиба | 20 x Dкаб |
| Рабочий диапазон температур, °C | От минус 40 °С до 50 °С 3) |
| Температура прокладки и монтажа, не менее, °C | минус 10 °С |
| Срок службы, не менее, лет | 25 |
| Гарантийный срок, лет | 2 |
1) возможно увеличение волоконности кабеля до 864 оптических волокон за счёт применения профилированного сердечника.
2) возможно уменьшение массогабаритных размеров кабеля за счёт применения сердечника на основе центральной трубки.
3) возможно расширение рабочего диапазона температур до минус 60 °С — 70 °С.
Расчётная масса кабеля ОКБ/ОКНБ…
| Марка кабеля ОКБ/ОКНБ | Расчётная масса, кг |
|---|---|
| ОКБ–М6П | 436 |
| ОКНБ–М6П | 445 |
| ОКБ–М8П | 538 |
| ОКНБ–М8П | 548 |
| ОКБ–М8Т | 549 |
| ОКНБ–М8Т | 559 |
| ОКБ–М12П | 900 |
| ОКНБ–М12П | 913 |
| ОКБ–М12Т | 921 |
| ОКНБ–М12Т | 934 |
Дополнительные технические характеристики кабелей марки ОКБ/ОКНБ.
- Строительная длина — 4 км (по требованию заказчика возможна поставка кабеля любыми длинами);
- Кабели производства «Электропровод»:
- выдерживают 20 циклов изгибов на угол ± 90° по минимальному радиусу изгиба при температуре прокладки и монтажа;
- выдерживают 10 циклов осевого кручения на угол ± 360° на длине не более 4 м, при нормальной температуре окружающей среды.
- стойки к перемотке на барабан с диаметром шейки не менее 40-кратного внешнего диаметра кабеля.
- стойки к вибрационной нагрузке в диапазоне частот (10 — 200) Гц с ускорением 4g.
- стойки к повреждению грызунами.
- устойчивы к воздействию повышенной относительной влажности до 98 % при температуре 35 °С.
- стойки к воздействию плесневых грибов, инея, атмосферных осадков, соляного тумана, солнечного излучения.
- водонепроницаемы в продольном направлении.
- Наружные оболочки кабелей герметичны.
- Гидрофобные заполнители кабеля не имеют каплепадения при температуре 70 °С.
- Изоляция цепи «металлические элементы (соединенные вместе) — земля» выдерживает испытательное напряжение 20 кВ постоянного тока или 10 кВ переменного тока частотой 50 Гц в течение 5 секунд (кроме кабелей в исполнении, не распространяющем горение).
- Кабели выдерживают импульсный ток растекания величиной 105 кА, длительностью не более 60 мкс.
- Электрическое сопротивление изоляции наружной оболочки кабеля, измеренное между металлическим элементами и окружающей средой (водой) — не менее 2000 МОм-км (для кабелей в исполнении, не распространяющем горение, не менее 1000 МОм-км).
Указания по монтажу, эксплуатации и хранению
- Допустимый радиус изгиба оптического модуля кабеля должен быть не менее 20 диаметров модуля.
- Допустимый радиус изгиба ОВ при монтаже — не менее 3 мм (в течение 10 минут).
- Разделка кабеля и монтаж должны производиться способами и инструментами, исключающими его повреждение.
- Монтаж кабелей должен производиться с применением муфт, зажимов и других аксессуаров, имеющих сертификат соответствия Минсвязи России. Технические характеристики арматуры рекомендуется согласовывать с изготовителем кабелем.
- Срок хранения кабелей (кроме упакованных в бухты) в полевых условиях под навесом должен быть не менее 10 лет. Срок хранения в отапливаемых помещениях кабелей в заводской упаковке (в том числе упакованных в бухты) должен быть не менее 15 лет.
Источник
ОКБ-0.22-48П — модульный бронированный оптический кабель для грунта и канализации, 48 волокон, 7кН
Бронированный оптический кабель модульной конструкции ОКБ-0.22-48П используется для прокладки в грунтах 1-5 групп, кабельной канализации, туннелях и коллекторах.
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество волокон | 48 |
| Количество модулей | 6 |
| Материал брони | Cтальная оцинкованная проволока |
| Диаметр кабеля, мм | 13.0 |
| Масса кабеля, кг/км | 259 |
| Макс.нагрузка при растяжении, Н/100мм | 7000 |
| Длина кабеля на барабане, км | 4 или 5 |
| Рабочая температура, °С | -60. +70 |
| Допустимое раздавливающее усилие, Н/100мм | 4000 |
| Производитель | Сарансккабель-Оптика |
Купить ОКБ-0.22-48П — модульный бронированный оптический кабель для грунта и канализации, 48 волокон, 7кН из наличия на складе по самой низкой цене в Москве, Санкт-Петербурге, Калининграде, Уфе, Краснодаре или с доставкой в любой регион России. Итоговая стоимость зависит от объема поставки (опт или розница) и согласовывается с менеджером после оформления заявки по телефону или электронной почте. Подробное описание, инструкцию по применению, детальные технические характеристики, фотографии, консультации по товару вы можете получить, обратившись в нашу компанию.
Товар добавлен в корзину
В АО «Компонент» действуют следующие правила применения разных типов цен:
- Розничная цена применяется для заказов стоимостью до 30 000 руб.
- Оптовая цена применяется для единовременных заказов стоимостью от 30 000 руб. до 100 000 руб. или при сумме заказов за 3 месяца свыше 150 000 руб.
- Партнерская цена применяется для единовременных заказов стоимостью свыше 100 000 руб. или при сумме заказов за 3 месяца свыше 250 000 руб.
Помимо этого мы предлагаем:
- индивидуальные условия работы для операторов связи, монтажных и подрядных организаций;
- специальные ценовые предложения в случае тендеров, крупных проектов или регулярных заказов;
- гибкие условия оплаты для постоянных клиентов;
- продукцию исключительно высокого качества.
Наши менеджеры с удовольствием подберут наиболее выгодные условия для реализации ваших проектов.
Источник

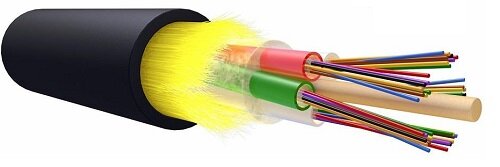

Кабель оптический ОКА-М6П-А48-7.0 (Л) самонесущий 48 волокон 7кН
| Назначение | Подвесной самонесущий |
| Количество волокон | 48 |
| Максимально допустимая растягивающая нагрузка | 7кН |
| Конструкция | Модульная |
Описание

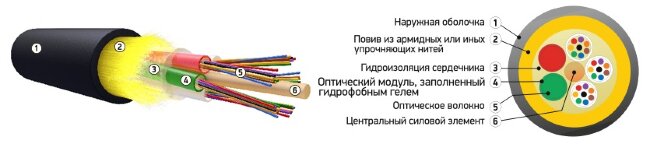

Оптический самонесущий кабель ОКА-М6П-А48-7.0 (Л) предназначен для применения на единой сети электросвязи России для подвески на опорах линий связи, контактной сети железных дорог, опорах линий электропередач, для подземной прокладки в защитные пластмассовые трубы, между зданиями и сооружениями, а также навивки, присоединения и прикрепления к внешним несущим силовым элементам (тросам, проводам и т.п.) в точках с максимальной величиной потенциала электрического поля до 12 кВ.
Расшифровка маркировки ОКА-М6П-А48-7.0 (Л):
ОК = оптический кабель;
А = повив из арамидных или иных синтетических нитей;
М = повив модулей;
6 = количество модулей в повиве;
П = стеклопластиковый пруток(центральный осевой элемент);
А = одномодовое волокно G.652.C,D;
48 = количество волокон;
7.0 = максимальное допустимое растягивающее усилие, кН;
(Л) = облегченная конструкция(без промежуточной оболочки).
Источник
