Кабель одножильный медный силовой 1х70

Содержание
  1. Кабель ВВГ 1х70
  2. Технические характеристики ВВГ 1*70
  3. Вес кабеля ВВГ 1х70
  4. Диаметр кабеля ВВГ 1х70
  5. Электрические характеристики ВВГ 1х70
  6. Токовая нагрузка ВВГ 1х70
  7. Мощность ВВГ 1х70
  8. Ток короткого замыкания ВВГ 1х70
  9. Общие технические характеристики ВВГ 1х70
  10. Расшифровка ВВГ 1х70
  11. Маркировка ВВГ 1х70
  12. Конструкция ВВГ 1х70
  13. Применение ВВГ 1х70
  14. ГОСТ ВВГ 1х70
  15. Результаты поиска: Кг 1х70
  16. Результаты поиска: провод 1х70мм

Кабель ВВГ 1х70

Номинальное переменное напряжение 0,66/1 кВ
Количество жил 1 жила
Сечение размер 70 мм 2

Ваша заявка на кабель ВВГ 1х70 успешно отправлена. Представитель компании «Рузкабель» свяжется с вами в ближайшее время!

Технические характеристики ВВГ 1*70

Вес кабеля ВВГ 1х70

Теоретический вес 1 километра ВВГ 1х70: 762,00 килограммa

Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля ВВГ 1х70 с барабаном воспользуйтесь нашим калькулятором веса.

Кабели должны быть намотаны на барабаны. Допускается кабели с жилами номинальным сечением до 16 мм 2 включительно сматывать в бухты.

Масса бухты не должна превышать 50 килограмм.

Таблица намотки кабеля на барабан

№ Барабана 8 8а 8б 10 12 12а 14 16а 17 18 20 22
Длина (м) 150 300 400 800 1300 1850 2600 4200 4300 — — —

Диаметр кабеля ВВГ 1х70

Наружный диаметр кабеля ВВГ 1х70: 15,2 мм

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями, у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики ВВГ 1х70

Токовая нагрузка ВВГ 1х70

Длительно-допустимые токовые нагрузки

Мощность ВВГ 1х70

Максимальная мощность при прокладке:

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

  • переменный ток;
  • температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
  • глубина прокладки кабелей в земле 0,7 м;
  • удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания ВВГ 1х70

Допустимый ток односекундного короткого замыкания ВВГ 1х70: 7,54 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Общие технические характеристики ВВГ 1х70

Допустимые температуры нагрева токопроводящих жил кабеля:

Расшифровка ВВГ 1х70

площадь поперечного сечения силовой жилы (мм 2 ).

ВВГ-ХЛ 1х70 — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВВГ-Т 1х70 — тропическое исполнение (стойкость к воздействию плесневых грибов)

Маркировка ВВГ 1х70

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Цвет жил: Серый * Белый Коричневый Красный Черный Синий Зеленый-Желтый

(** — по согласованию с заказчиком)

Конструкция ВВГ 1х70

  1. 1. Одна медная токопроводящая жила с площадью поперечного сечения 70 мм 2

Минимальное число проволок (круглая) жила 12 шт

Диаметр жилы (макс.) 10,2 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С 0,268 Ом

Масса меди в 1 метре жилы 0,595 кг

Номинальная толщина изоляции 1,4 мм

Минимальная толщина изоляции 1,16 мм

Сопротивление изоляции 4,1 МОм

  • 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
  • 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката

    Номинальная толщина внутренней оболочки 1 мм

    Минимальная толщина внутренней оболочки 0,5 мм

    5. Оболочка из ПВХ пластиката

    Толщина наружной оболочки 1,7 мм

    Минимальная толщина наружной оболочки 1,345 мм

    Применение ВВГ 1х70

    • Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
    • Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
    • Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
    • Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
    • Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

    ГОСТ ВВГ 1х70

    Ниже представлены государственные стандарты для ВВГ 1х70, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

    Источник

    Результаты поиска: Кг 1х70

    Наличие в магазине:

    Кабель силовой КГтп-ХЛ 1х70-0.660 ТРТС

    Сделано в России

    Кабель силовой КГ-ХЛ 1х70-380 ТРТС

    Сделано в России

    Кабель силовой КГТП-ХЛ 1х70 ТРТС

    Сделано в России

    Кабель силовой КГТП-ХЛ 1х70-0.38 ТРТС

    Сделано в России

    Кабель силовой КГТП-ХЛ 1х70-660 ТРТС

    Сделано в России

    Кабель силовой КГтп-ХЛ 1х70.0 — 0.66

    Сделано в России

    Кабель силовой КГ 1х70-0.66 ТРТС

    Сделано в России

    Кабель силовой КГ 1х70-0.38 ТРТС

    Сделано в России

    Кабель силовой КГ-ХЛ 1х70-0.66 ТРТС

    Сделано в России

    Кабель силовой КГ-ХЛ 1х70-0.38 ТРТС

    Сделано в России

    Кабель силовой КГтп 1х70-0.660 ТРТС

    Сделано в России

    Кабель силовой КГтп 1х70 бар-0.660

    Сделано в России

    Кабель силовой КГтп 3х120+1х70 бар-0.660

    Сделано в России

    Кабель силовой КГтп 3х120+1х70-0.660 ТРТС

    Сделано в России

    Кабель силовой КГтп 3х150+1х70 бар-0.660

    Сделано в России

    Кабель КГ 1х70-380 исполнение 3

    Сделано в России

    Кабель силовой КГВВнг(А 1х70- 0,66 ТРТС

    Сделано в России

    Кабель силовой КГВВнг(А) 1х70 — 1 ТРТС

    Сделано в России

    Кабель силовой КГВВнг(А)-LS 1х70 — 1 ТРТС

    Сделано в России

    Кабель силовой КГВВнг(А)-LS 1х70- 0,66 ТРТС

    Сделано в России

    Компания ЭТМ — член ассоциации «Честная позиция».

    Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

    Источник

    Результаты поиска: провод 1х70мм

    Наличие в магазине:

    Провод силовой ПАВ 1х70 барабан

    Сделано в России

    Провод силовой ПАВ 1х70 белый барабан

    Сделано в России

    Провод установочный ПуГВнг(А)-LS 1х70Желто-зеленый барабан

    Сделано в России

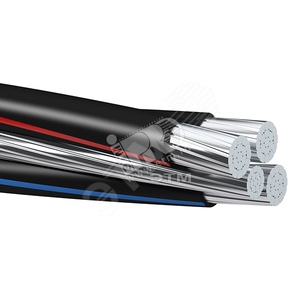

    Провод СИП-2 3х70+1х70

    Сделано в России

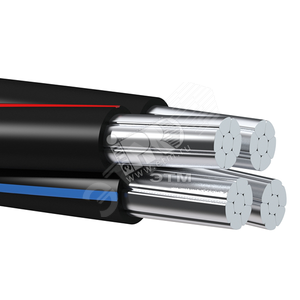

    Провод СИП-2 3х50+1х70
