Кабель nyy j 4×4

Кабель nyy j 4×4

В группах

NYY
от заводов-производителей

Кабели силовые типа NYY-J и NYY-O на номинальное напряжение 0,6/1 кВ изготавливаются в соответствии с немецким стандартом VDE 0276-603.

Кабель NYY (аналог ВВГ, ВВГз) изготавливается с однопроволочными или многопроволочными медными жилами, изоляцией и оболочкой из поливинилхлоридного (ПВХ) пластиката, либо без жилы заземления, либо с жилой заземления, на номинальное напряжение 600/1000 В.

Кабель NYY предназначен для передачи и распределения электроэнергии в стационарных установках, на открытом воздухе, для прокладки под землей с дополнительной защитой, или внутри помещений в кабельных лотках или каналах.

Число жил кабелей NYY варьируется от 2 до 5. В некоторых случаях до 52-х. Сечения стандартного ряда от 1,5 до 300 кв.мм (в зависимости от числа жил).

Область применения кабеля NYY

Кабель NYY используется при прокладке на открытом воздухе, при подземной прокладке, прокладке внутри помещений и в кабельных каналах.

Кабели NYY предназначены для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение до 0,6/1 кВ номинальной частотой до 50 Гц.

Кабели NYY не распространяют горение при одиночной прокладке. Могут использоваться наряду с кабелями ВВГ и ВВГз на напряжение 1 кВ по ГОСТ 16442-80.

Кабели NYY могут использоваться на электростанциях, промышленных установках и распределительных устройствах, а также в местных сетях, если нет угрозы механических повреждений. Необходимо учитывать DIN VDE 0298 часть 1, или 0276 часть 603.

Вид климатического исполнения кабелей NYY — УХЛ,Т категории размещения 1-5 по ГОСТ 15150-69.

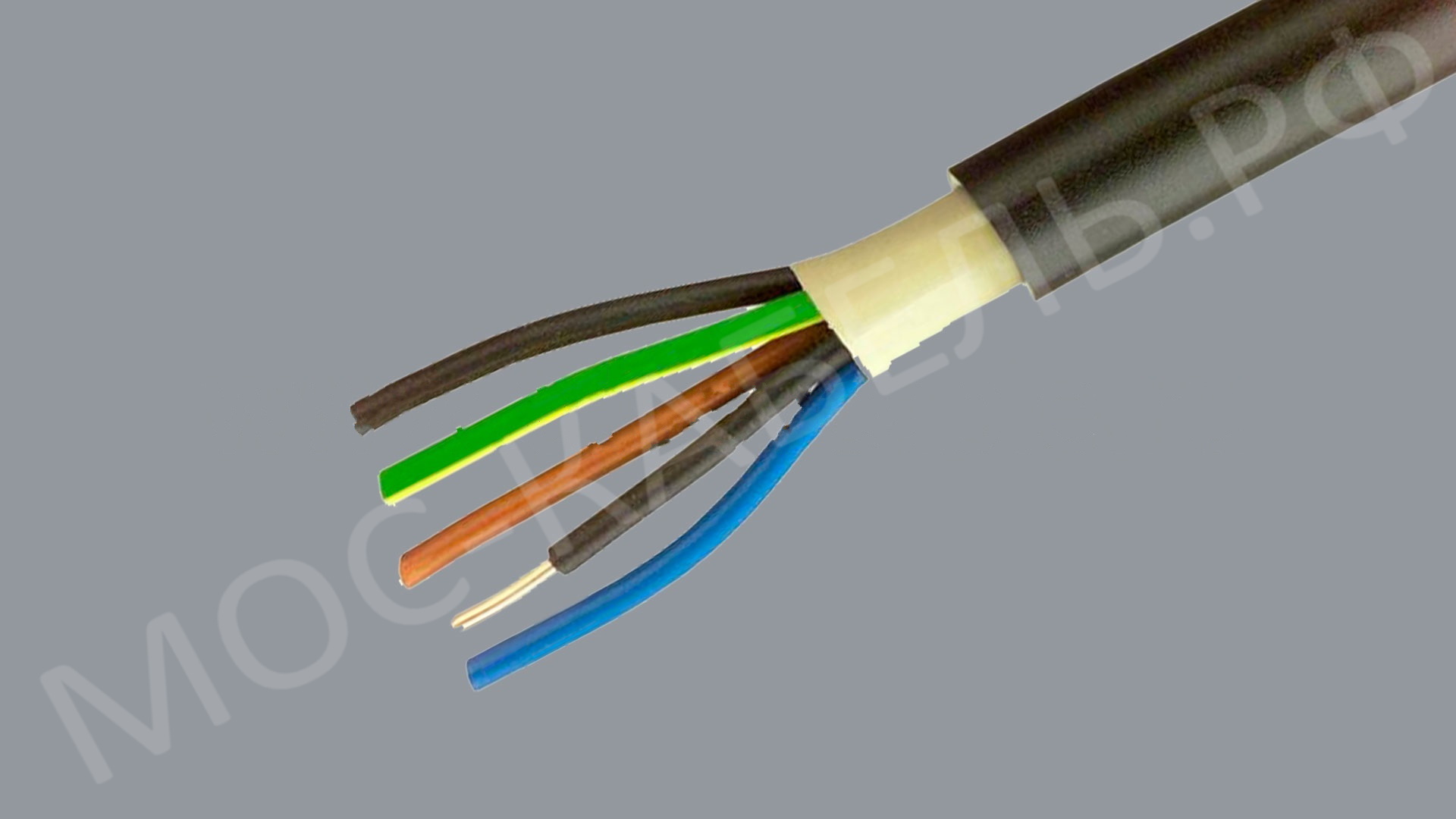

Конструкция кабеля NYY

1. Жила
   Медные токопроводящие жилы, однопроволочные или многопроволочные, круглые или секторные. Производятся с числом жил от 1 до 5, сечением от 1,5 мм 2 до 240 мм 2 (по DIN VDE 0276). Жилы скручены концентрически.
2. Изоляция
   ПВХ пластикат с цветовой маркировкой (по DIN VDE0293).
3. Поясная изоляция
   Резиновая смесь.
4. Оболочка
   Самозатухающий и трудновоспламеняющийся ПВХ пластикат черного цвета.

Обозначения, применяющиеся в кабелях марки NYY:
RE — круглая, однопроволочная жила;
RM — круглая, многопроволочная жила;
SM — секторная, многопроволочная жила;
J — кабель с желто-зеленой жилой заземления;
O — без зелено- желтой жилы заземления.

Допускается изготовление 4-х жильных кабелей NYY с одной жилой меньшего сечения.
Многопроволочные токопроводящие жилы кабелей NYY сечением 50 мм 2 и выше должны быть уплотненными.

Источник

Кабель NYY-J 4×4 в Москве

Условия продажи и поставки кабеля NYY-J 4×4

Купить кабель NYY-J 4×4 могут физические и юридические лица по безналичному расчету. Отгрузка купленной продукции производится в течение одного — двух дней с момента поступления оплаты на счет нашей компании.

Расшифровка кабеля NYY-J:
N — Кабель изготовлен согласно немецкому стандарту VDE
Y – Материал изготовления изоляции ПВХ
Y – Материал изготовления оболочки ПВХ
J — Наличие в кабеле желто-зеленой жилы

Элементы конструкции кабеля NYY-J
1.Токопроводящая жила – круглой или секторной формы алюминиевая , однопроволочная или многопроволочная 1 или 2 класса по ГОСТ 22483. Жилы сечением 50 мм2 и выше должны быть уплотненными.
2. Изоляция – из поливинилхлоридного пластиката (ПВХ). Изолированные жилы имеют сплошную расцветку. В одножильных кабелях жила имеет зелено-желтую или черную расцветку изоляции.
В кабелях NYY с числом жил 7 и более изолированные жилы могут иметь цифровую маркировку. Для кабелей NYY-J жила заземления должна располагаться в наружном повиве.
3.Скрутка – изолированные жилы трех-, четырех- и пятижильных кабелей скручены в сердечник вокруг жгута из ПВХ пластиката или невулканизированной резины.
4.Поясная изоляция – из невулканизированной резиновой смеси.
5.Оболочка – из ПВХ пластиката.

Назначение кабеля NYY-J:
Кабели предназначены для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение до 0,6/1 кВ номинальной частотой до 50 Гц.

Условия эксплуатации и монтажа кабеля NYY-J:
Для прокладки на открытом воздухе, в земле, внутри помещений и в кабельных каналах.
Кабели не распространяют горение при одиночной прокладке.
Кабели могут использоваться наряду с кабелями ВВГ и ВВГз на напряжение 1 кВ по ГОСТ 16442-80.
Кабели по конструкции, техническим характеристикам и эксплуатационным свойствам соответствуют стандартам Германии DIN VDE 0276 ч.603 и DIN VDE 0276 ч.627
Вид климатического исполнения кабелей УХЛ, категория размещения 1 и 5 по ГОСТ 15150-69
Электрическое сопротивление ТПЖ постоянному току должно соответствовать требованиям ГОСТ 22483-77.
Диапазон температур эксплуатации от — 50°С до + 50°С
Относительная влажность воздуха при температуре до + 35 °С — до 98%
Длительно допустимая температура нагрева жил кабелей при эксплуатации +80°С
Строительная длина кабелей для сечений основных жил:
1, 5 — 16 кв.мм. – 450 м
25-70 кв.мм. – 300 м
95 кв.мм. и выше – 200 м
Срок службы кабеля NYY-J — 30 лет.

Производители кабеля NYY-J 4×4:

Использование низкокачественного или контрафактного кабеля NYY-J 4×4 может привести к самым печальным последствиям. Для того, чтобы избежать подобных проблем, воспользуйтесь нашим списком наиболее надежных и проверенных кабельных производителей.

Источник

Купить кабель NYY-J 4×4

Гарантия

Гарантийный срок и срок службы любой кабельной продукции устанавливается непосредственно заводом-изготовителем. Компания «Рукабель» обязуется неукоснительно соблюдать эти условия. Конкретная информация предоставляется при оформлении заказа.

Срок гарантии отсчитывается с момента ввода кабеля в эксплуатацию. На протяжении этого периода времени производитель обеспечивает выполнение установленных требований к своей продукции при условии соблюдения правил транспортировки, прокладки и использования.

Срок службы — максимальная продолжительность эксплуатации кабельного изделия до момента его полного выхода из строя. Он отсчитывается с момента получения кабеля заказчиком и зависит от того, насколько строго будут соблюдаться условия хранения, монтажа и эксплуатации.

Гарантия качества

Компания «Рукабель» реализует продукцию, полностью соответствующую требованиям отечественных нормативных документов. Кабельные изделия имеют все обязательные сертификаты, лицензии и паспорта качества.

На все кабели в нашем каталоге также распространяется гарантия от производителя, действующая при соблюдении условий их перевозки, хранения, монтажа и использования.

Доставка и оплата

Компания «Рукабель» принимает оплату следующими способами:

1. 1. Оплата картой на сайте (для физлиц).
2. 2. Оплата по квитанции наличным или безналичным расчетом (для физлиц).
3. 3. Безналичная оплата на наш расчетный счет (для юрлиц).

С каждым клиентом работает персональный менеджер. Все документы отправляются как на обычную, так и на электронную почту.

Благодаря широкой сети филиалов и складов мы максимально быстро доставляем заказы в любой уголок России. При этом доставка может быть осуществлена одним из нескольких способов:

1. 1. Самовывоз из нашего офиса.
2. 2. Доставка нашим транспортом.
3. 3. Доставка курьерской службой.
4. 4. Услуги транспортной компании.

Доставляем кабельную продукцию не только по РФ, но и в страны Таможенного союза. Сотрудник нашего логистического отдела обязательно будет информировать вас о каждом изменении статуса заказа (собран, отгружен и так далее).

Честная цена

Мы гарантируем всем своим клиентам не только безусловно высокое качество всей продукции, но и самые честные цены на всем кабельном рынке России. Благодаря прямому сотрудничеству с ведущими производителями наша компания может позволить себе устанавливать наиболее доступные цены на любые кабельные изделия. «Рукабель» всегда поможет вам сэкономить!

Хотите узнать по марке NYY-J 4×4-1 больше?

• номинальное напряжение
• строительная длина
• минимальный радиус изгиба
• сопротивление изоляции и токопроводящих жил
• длительно / предельно допустимые токовые нагрузки (длительный ток)
• активное и индуктивное сопротивление
• внешний / наружный диаметр
• вес, масса кабеля кабеля NYY-J 4×4-1

Мощность кабеля NYY-J 4×4-1

Напряжение NYY-J 4×4-1

Рассчитать напряжение для кабеля NYY-J 4×4-1 поможет наш технический консультант.
Кабель NYY-J 4×4-1 при производстве имеет все необходимые сертификаты и паспорта качества.

Источник

Кабель NYY-J 4×4-1 в Москве

Расшифровка кабеля NYY-J:
N — Кабель изготовлен согласно немецкому стандарту VDE
Y – Материал изготовления изоляции ПВХ
Y – Материал изготовления оболочки ПВХ
J — Наличие в кабеле желто-зеленой жилы

Элементы конструкции кабеля NYY-J
1.Токопроводящая жила – круглой или секторной формы алюминиевая , однопроволочная или многопроволочная 1 или 2 класса по ГОСТ 22483. Жилы сечением 50 мм2 и выше должны быть уплотненными.
2. Изоляция – из поливинилхлоридного пластиката (ПВХ). Изолированные жилы имеют сплошную расцветку. В одножильных кабелях жила имеет зелено-желтую или черную расцветку изоляции.
В кабелях NYY с числом жил 7 и более изолированные жилы могут иметь цифровую маркировку. Для кабелей NYY-J жила заземления должна располагаться в наружном повиве.
3.Скрутка – изолированные жилы трех-, четырех- и пятижильных кабелей скручены в сердечник вокруг жгута из ПВХ пластиката или невулканизированной резины.
4.Поясная изоляция – из невулканизированной резиновой смеси.
5.Оболочка – из ПВХ пластиката.

Назначение кабеля NYY-J:
Кабели предназначены для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение до 0,6/1 кВ номинальной частотой до 50 Гц.

Условия эксплуатации и монтажа кабеля NYY-J:
Для прокладки на открытом воздухе, в земле, внутри помещений и в кабельных каналах.
Кабели не распространяют горение при одиночной прокладке.
Кабели могут использоваться наряду с кабелями ВВГ и ВВГз на напряжение 1 кВ по ГОСТ 16442-80.
Кабели по конструкции, техническим характеристикам и эксплуатационным свойствам соответствуют стандартам Германии DIN VDE 0276 ч.603 и DIN VDE 0276 ч.627
Вид климатического исполнения кабелей УХЛ, категория размещения 1 и 5 по ГОСТ 15150-69
Электрическое сопротивление ТПЖ постоянному току должно соответствовать требованиям ГОСТ 22483-77.
Диапазон температур эксплуатации от — 50°С до + 50°С
Относительная влажность воздуха при температуре до + 35 °С — до 98%
Длительно допустимая температура нагрева жил кабелей при эксплуатации +80°С
Строительная длина кабелей для сечений основных жил:
1, 5 — 16 кв.мм. – 450 м
25-70 кв.мм. – 300 м
95 кв.мм. и выше – 200 м
Срок службы кабеля NYY-J — 30 лет.

Производители кабеля NYY-J 4×4-1:

Использование низкокачественного или контрафактного кабеля NYY-J 4×4-1 может привести к самым печальным последствиям. Для того, чтобы избежать подобных проблем, воспользуйтесь нашим списком наиболее надежных и проверенных кабельных производителей.
