Термоэлектродный провод КММФЭ-4 4×0.35 подходит для внутриприборного и межприборного монтажа для эксплуатации при рабочем напряжении до 250 В переменного тока частотой до 5 кГц или до 350 В постоянного тока. Указанный кабель и провод различного температурного режима имеет 4 жилы сечением 0.35 мм 2 . Жилы изготовлены из первокласного материала – медь, класс гибкости жилы — 3, 4, 5 по ГОСТ 22483 — 2012, что допускает достигнуть безотказную работоспособность эксплуатируемого оборудования.

Не похожей не на что особенностью КПП являются следующие характеристики: изоляция жил — фторопласт, экран — оплетка из медной луженой проволоки, оболочка — фторопласт. Кроме того требуемая строительная длинна устанавливается при заказе и срок службы не менее 15 лет заданы изготовителем. Этот кабель способен укладываться в условиях УХЛ, категория размещения 2 — 4, в допустимых температурных диапазонах от -50 °С до +180 °С.

Способ прокладки данного кабеля КММФЭ-4 4×0.35: для внутриприборного и межприборного монтажа, в том числе для подключения термометров сопротивления, что допускает выполнить задачу по предъявляемым требованиям.

В зависимости от прописанной в смете длины КММФЭ-4 4×0.35 изготавливается упаковка в наиболее компактную тару для добротной отправки ж/д или автомобильным транспортом. При погрузке, выборе кабельной тары и хранении требуется обратить внимание, что кабель и провод различного температурного режима КММФЭ-4 4×0.35 имеет расчётную массу — 78 кг/км, максимальный наружный диаметр — 7.6 мм и минимальный радиус изгиба — 38 мм.

Вы можете купить кабель и провод различного температурного режима КММФЭ-4 4×0.35 по ценам производителя.

Технические характеристики:

4 — Количество жил
0.35 — Сечение жил (мм 2 )
78 — Расчетный вес одного километра (кг)
7.6 — Максимальный наружный диаметр (мм)
38 — Минимальный радиус изгиба (мм)

* Данные характеристики являются справочными и фактически могут отличатся.

Источник

КСПВГ 4х0,35 кабель с многопроволочными медными жилами, гибкий

Купить по клубной цене

• Безналичная оплата по счету
• Оплата картой по счету

• Описание
• Характеристики
• Доставка
• Документация
• Отзывы
• Консультация

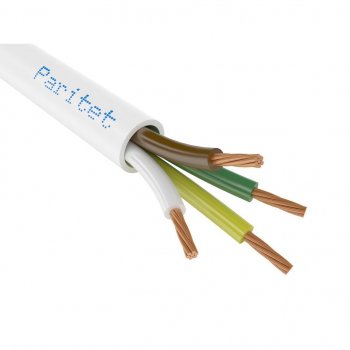

кабель с многопроволочными медными жилами с изоляцией из композиции полиэтилена, с оболочкой из белого ПВХ пластиката для внутренней прокладки в условиях эксплуатационных изгибов, до 250 В переменного тока. 4 медных многопроволочных жил диаметром 0,35 мм

КСПВГ, КСПЭВГ кабели предназначены для монтажа систем связи, сигнализации и телекоммуникаций при рабочем напряжение до 250 В переменного тока. КСПВГ — кабели с многопроволочными медными жилами сечением 0.12, 0.20, 0.35 мм кв, с изоляцией из композиции полиэтилена, с оболочкой из белого ПВХ пластиката для внутренней прокладки в условиях эксплуатационных изгибов. КСПЭВГ — кабели с многопроволочными медными жилами сечением 0.12, 0.20, 0.35 мм кв, с изоляцией из композиции полиэтилена, экран выполнен из алюмопластмассовой ленты с продольной прокладкой дренажной жилы из луженого медного проводника, с оболочкой из белого ПВХ пластиката для внутренней прокладки в условиях эксплуатационных изгибов.

Основные электрические параметры:

Наименование параметра

Величина параметра

Электрическое сопротивление токопроводящих жил постоянному току при 20oС и длине 1 км., не более Ом/км.:
Для жил сечением 0,12 мм.кв.
Для жил сечением 0,20 мм.кв.
Для жил сечением 0,35 мм.кв.

165.0 95.0 57.0
Сопротивление изоляции на длине 1 км при температуре 20oС и нормальной относительной влажности, не менее МОм:	6500
Электрическая емкость для неэкранированных кабелей цепи марок КСПВГ, не более нФ/км: «жила — жила»	60
Электрическая емкость для экранированных кабелей цепи марок КСПЭВГ, не более нФ/км: «жила — жила» «жила — экран»	80 120

Конструктивные параметры кабеля КСПВГ:

масса меди, кг/км масса кабеля, кг/км Индуктивность, мГн/км КСПВГ 2х0,12* 2,2х3,0 2,2 7,8 0,90 КСПВГ 4х0,12 4,0 4,5 13,4 0,95 КСПВГ 6х0,12 4,9 6,7 18,7 1,00 КСПВГ 8х0,12 5,1 8,9 23,8 1,10 КСПВГ 10х0,12 6,0 11,2 29,8 1,20 КСПВГ 12х0,12 6,2 13,4 33,5 1,20 КСПВГ 2х0,20* 2,3х3,2 4,0 9,6 0,90 КСПВГ 4х0,20 4,5 8,0 17,5 0,95 КСПВГ 6х0,20 5,2 11,9 26,4 1,00 КСПВГ 8х0,20 5,7 15,9 33,4 1,10 КСПВГ 10х0,20 6,7 19,9 41,6 1,20 КСПВГ 12х0,20 6,8 23,9 50,3 1,20 КСПВГ 2х0,35* 2,7х4,0 6,7 15,7 0,90 КСПВГ 4х0,35 5,3 13,5 27,7 0,95 КСПВГ 6х0,35 6,1 20,2 38,6 1,00

Конструктивные параметры кабеля КСПЭВГ:

масса нм**, кг/км масса кабеля, кг/км Индуктивность, мГн/км КСПЭВГ 2х0,12* 3,9 3,8 11,3 0,90 КСПЭВГ 4х0,12 4,4 6,1 17,2 0,95 КСПЭВГ 6х0,12 5,1 8,5 22,0 1,00 КСПЭВГ 8х0,12 5,4 10,7 24,9 1,10 КСПЭВГ 10х0,12 6,3 14,0 32,2 1,20 КСПЭВГ 12х0,12 6,6 16,2 35,8 1,20 КСПЭВГ 2х0,20* 4,3 5,5 15,0 0,90 КСПЭВГ 4х0,20 4,9 9,6 21,3 0,95 КСПЭВГ 6х0,20 5,5 13,7 30,6 1,00 КСПЭВГ 8х0,20 6,1 17,8 37,5 1,10 КСПЭВГ 10х0,20 6,9 22,7 44,0 1,20 КСПЭВГ 12х0,20 7,3 26,7 51,3 1,20 КСПЭВГ 2х0,35* 4,9 9,3 18,1 0,90 КСПЭВГ 4х0,35 5,6 16,1 30,4 0,95 КСПЭВГ 6х0,35 6,6 23,0 41,8 1,00

• Вид климатического исполнения (по ГОСТУ 15150-69) — УХЛ и Т категории размещения 2, 3, 4.
• Окружающая среда — от минус 40оС до плюс 60оС, в условиях монтажных изгибов — до 0оС, повышенная влажность воздуха — до 98% при температуре — до 35оС
• Минимальный радиус изгиба — 10 номинальных наружных диаметров кабеля
• Кабели выдерживают не менее 1000 двойных изгибов на угол +/-90о при раудисе изгиба кабелей с ПВХ оболочкой — 10Д, где Д — диаметр кабеля
• Минимальный срок службы кабеля — 15 лет.
• Коды ОКП (общероссийского классификатора продукции: 35 8110

Характеристики КСПВГ 4х0,35:

• Тип кабеля: КСПВГ
• Безгалогенный: Нет
• Кол-во жил: 4
• Кол-во пар: Нет
• Материал жилы: Медь
• Материал изоляции: Полиэтилен
• Материал наружной оболочки: ПВХ
• Наличие экрана: Да
• Не распространяющий горение: Нет
• Огнестойкий: Нет
• С низким дымо- газовыделением: Нет
• С низкой токсичностью продуктов горения: Нет
• Сечение токопроводящей жилы: 0.35
• Тип центральной жилы: однопроволочный
• Цвет внешней оболочки: белый
