Кабель МКЭШнг(А)-LS 4х0,75
| Количество жил | 4 жилы |
| Размер сечения | 0,75 мм 2 |
Технические характеристики МКЭШнг(А)-LS 4*0,75
Вес кабеля МКЭШнг(А)-LS 4х0,75
Теоретический вес 1 километра МКЭШнг(А)-LS 4х0,75: 108,81 килограмм
Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля МКЭШнг(А)-LS 4х0,75 с барабаном воспользуйтесь нашим калькулятором веса.
Кабели должны быть намотаны на деревянные барабаны. Допускается наматывать небронированные кабели в бухты не более одной строительной длины или отрезка кабеля. Внутренний диаметр бухты должен быть не менее 12 диаметров кабеля по оболочке.
Таблица намотки кабеля на барабан
| № Барабана | 8 | 8а | 8б | 10 | 12 | 12а | 14 | 16а | 17 | 18 | 20 | 22 | |
| Длина (м) | 500 | 950 | 1150 | 2200 | 3700 | 5250 | 7200 | — | — | — | — | — | |
Диаметр кабеля МКЭШнг(А)-LS 4х0,75
Наружный диаметр кабеля МКЭШнг(А)-LS 4х0,75: 9,1 миллиметров
Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.
Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.
Общие технические характеристики МКЭШнг(А)-LS 4х0,75
Максимальная индуктивность пары при температуре 20 °С, пересчитанная на 1 км кабеля
| Частота, кГц | Максимальная индуктивность пары при температуре 20 °С, пересчитанная на 1 км кабеля |
| 0,05 | 0,68 |
| 8 | 0,67 |
| 16 | 0,67 |
| 64 | 0,64 |
| 256 | 0,59 |
Рабочая емкость при частоте 0,8 или 1,0 кГц на 1м длины (не более)
|
Коэффициент затухания и волновое сопротивление при температуре 20 °С
| Частота, кГц | Коэффициент затухания, дБ/100 м | Волновое сопротивление, Ом |
| 0,008 | 0,23 | 92,9 |
| 1 | 3,3 | 62,9 |
| 16 | 15,3 | 60 |
| 100 | 49,8 | 57,5 |
Расшифровка МКЭШнг-LS 4х0,75
площадь поперечного сечения силовой жилы (мм 2 ).
МКЭШнг(А)-LS-ХЛ 4х0,75 — холодостойкое исполнение (температура эксплуатации до -60 °С)
МКЭШнг(А)-LS-Т 4х0,75 — тропическое исполнение (стойкость к воздействию плесневых грибов)
МКЭлШнг(А)-LS 4х0,75 либо МКЭШнг(А)-LS 4х0,75 Л — с общим экраном из медных луженых проволок
МКЭфШнг(А)-LS 4х0,75 либо МКЭШнг(А)-LS 4х0,75 Эа — с общим экраном из алюмофольгированной пленки
МКЭШмнг(А)-LS 4х0,75 либо МКЭШнг(А)-LS 4х0,75 м — с медными нелужёными жилами
МКЭШнг(А)-LS-в 4х0,75 либо МКЭШнг(А)-LS 4х0,75 в — с водоблокирующим элементом
Маркировка МКЭШнг(А)-LS 4х0,75
Изолированные жилы должны быть скручены в кабель. В каждом повиве должны быть две счетные жилы, отличающиеся цветом друг от друга и от остальных жил повива.
На каждом барабане или на ярлыке, прикрепленном к бухте, должны быть указаны:
- товарный знак предприятия-изготовителя
- марка кабеля
- число жил
- номинальное сечение в квадратных миллиметрах
- длина в метрах (число отрезков и их длина)
- дата изготовления (месяц, год)
- обозначение настоящего стандарта
Маркировка изделия должна соответствовать ГОСТ 18690-82.
Цифровая маркировка более редко используется и как правило требует дополнительного согласования с заводом-изготовителем! Кабель МКЭШнг(А)-LS 4х0,75 должен иметь цифровую маркировку изолированных жил. При цифровой маркировке цвет цифр должен отличаться от цвета изоляции жил. Расстояние между цифрами должно быть не более 35 мм. Как правило при цифровой маркировке, цвет изоляции жил белый, буквы черные либо темно-синие.
Конструкция МКЭШнг(А)-LS 4х0,75
- 1. Четыре медных многопроволочных токопроводящих жилы, из луженой оловянно-свинцовым припоем проволки 2/4 класса, с площадью поперечного сечения 0,75 мм 2
Диаметр проволок жилы (макс) мм
Диаметр жилы (макс.) 1,2 мм
Электрическое сопротивление 1 км жилы при температуре 20 °С 36,7 Ом
Масса меди в 1 метре жилы 0,006675 кг
Экран из медной проволоки диаметром не более 0,20 мм
Коэффициент поверхностной плотности экрана должен быть не менее 65 %
5. Оболочка из ПВХ пластиката пониженной пожарной опасности
Номинальная толщина внутренней оболочки 1,2 мм
Минимальная толщина внутренней оболочки 0,96 мм
Применение МКЭШнг(А)-LS 4х0,75
- Кабели предназначены для присоединения к стационарным электрическим приборам, аппаратам, устройствам с номинальным переменным напряжением до 500 В переменного тока частоты до 400 Гц или постоянным напряжением до 750 В.
- Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях
- Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2
- Имеют защитное экранированное покрытие от электромагнитных импульсов
ГОСТ МКЭШнг(А)-LS 4х0,75
Ниже представлены государственные стандарты для МКЭШнг(А)-LS 4х0,75, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.
Источник
Результаты поиска: МКЭШнг-LS 4х0.75
Наличие в магазине:

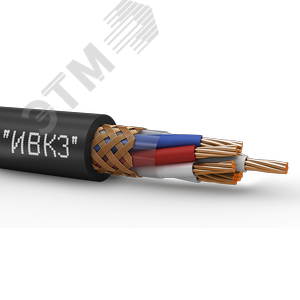

МКЭШнг(А)-LS 4х0.75 ТРТС
Сделано в России
Провод монтажный МКЭШнг(А)-LS 4х0.75 эм
Сделано в России
Провод монтажный МКЭШнг(А)-HF 4х0.75 эм
Сделано в России
Провод монтажный МКЭШнг(A)-LS 4х0.75 ТРТС
Сделано в России
Провод монтажный МКЭШнг(А)-LS 4*0.75
Сделано в России
Компания ЭТМ — член ассоциации «Честная позиция».
Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков
Источник
Кабель мкэшнг ls 4х0 75
Вы можете отправить заявку с реквизитами на почту info@kabel-s.ru
* Предварительная цена при оптовом заказе. Цены и наличие указанные на сайте не являются публичной офертой. Цена зависит от количества, производителя и сроков поставки продукции. Для уточнения цены и наличия в вашем городе обращайтесь в отдел продаж.
| Наличие | Метраж | Цена | Ориентировочный срок доставки |
|---|---|---|---|
| МКЭШнг LS 4х0,75 | 213 | 59.41 | 2-4 дня |
Область применения кабеля МКЭШнг-LS 4х0,75
Кабель МКЭШнг-LS 4х0,75 используется в составе цепей электрических устройств общего и специального промышленного назначения, а также при межприборном монтаже в сетях с переменным (500 В/400 Гц) или постоянным током (750 В). Марка отличается хорошей устойчивостью к влиянию любых механических воздействий, включая вибронагрузки и линейные удары. При пожаре и возгорании в помещении объекта прокладки марка МКЭШнг-LS 4х0,75 не поддерживает распространение огня.
Расшифровка маркирования МКЭШнг-LS 4х0,75:
- МК — монтажный кабель
- Э — экран
- Ш — защитный шланг
- нг — не распространяет горение
- LS — низкое дымо/газовыделение
Элементы конструкции кабеля МКЭШнг-LS 4х0,75
- Мультипроволочная проводящая ток медная жила
- Изоляция из полимерного ПВХ-пластиката с пониженной пожароопасностью и с низким уровнем дымо/газовыделения
- Скрутка с парой счётных жил в каждом повиве
- Обмотка с перекрытием из ПЭТФ-плёнки
- Экран из медной проволоки
- Наружная шланг-оболочка из ПВХ со сниженной степенью пожароопасности и дымо/газовыделения
Технические параметры кабеля МКЭШнг-LS 4х0,75
| Рабочая температура окружающей среды, °С | от -50 до +70 |
| Частота переменного напряжения | до 400 Гц |
| Величина постоянного/переменного напряжения | 750 В/500 В |
| Электрическое изоляционное сопротивление на 1 км при 20 °С | от 0.1 МОм |
| Рабочий ресурс | 10000 часов |
| Строительная протяжённость | от 25 м |
Сертификаты и гарантии
ООО компания «Кабельные системы» продает только сертифицированную кабельную продукцию, изготовленную в соответствии с ГОСТ или ТУ. В нашем ассортименте вы сможете найти продукцию разных заводов-изготовителей. Мы работаем только с проверенными партнерами, поэтому уверены в качестве поставляемого товара.
Минимальный период эксплуатации кабеля МКЭШнг-LS 4х0,75 составляет 15 лет
Ближайшие аналоги кабеля МКЭШнг-LS 4х0,75
Марка КВКнг-LS оснащена водоблокирующей лентой для предотвращения распространения влаги вдоль длины изделия при повреждении внешней оболочки.
Цена на кабель МКЭШнг-LS 4х0,75
ООО компания «Кабельные системы» реализует кабель МКЭШнг-LS 4х0,75 по низким ценам и доставляет продукцию в любой регион страны. Мы ценим время и экономим затраты своих клиентов.
Для расчета стоимости вашего метража отправьте онлайн заявку позвоните по многоканальному телефону 8(812)309-72-55
