Кабель мкэш 4х1 вес

Каталог

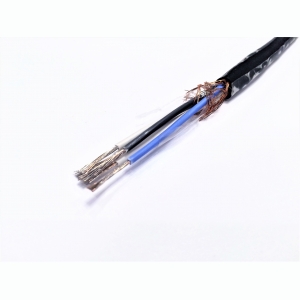

мкэш 4х1

монтажный кабель, экранированный

Кабели могут поставляться на барабанах или в бухтах.

мкэш 4х1 расшифровка

м — монтажный
к — кабель
э — экран
ш — шланг защитный из ПВХ пластиката
4 — количество жил в кабеле
1 — диаметр жил 1 мм

подробнее на странице: конструкция мкэш

Электрические характеристики мкэш 4х1

коэффициент затухания при частоте 1 кГц при 20°С, не более, дБ/100 м — 3,3
Рабочая емкость при частоте 0,8 или 1,0 кГц на 1м длины (не более) — 150 пФ
Электрическое сопротивление 1 км жилы при температуре 20 °С — 22,3 Ом

мкэш 4х1 вес

мкэш 4х1 вес теоретический 1 километра — 125,6 кг

Наружный диаметр монтажный кабель мкэш 4х1 — 9,44 мм

Вес и наружный диаметр монтажного кабеля мкэш 4х1 зависят от ТУ конкретного производителя.

Описание

Кабельная компания Энергорегион поставляет монтажный кабель мкэш 4х1 нужного числа пар и различного сечения жил в кабелях напрямую от завода производителя. Купить монтажный кабель мкэш 4х1 оптом и в розницу очень выгодно в нашей компании. Кабели монтажные экранированные, многожильные с поливинилхлоридной изоляцией и оболочкой, предназначены для фиксированного меж приборного монтажа электрических устройств, работающих при номинальном переменном напряжении до 500 В частоты до 400 Гц или постоянном напряжении до 750 В. Токопроводящая жила – многопроволочная, из медной проволоки.

Технические характеристики мкэш 4х1

Строительная длина — 25 метров
Класс пожарной опасности кабелей мкэш по ГОСТ 31565-2012: О1.8.2.5.4
Срок службы — 30 лет
Гарантийный срок эксплуатации кабеля — 2 года
Температура окружающей среды при эксплуатации кабеля от -50 °С до 50 °С
Минимальная температура прокладки кабеля без предварительного подогрева -15 °С

Описание представленного продукта содержит справочный характер и может отличаться от технической документации производителя.

Характеристики мкэш 4х1

Кабель мкэш предназначен для передачи управляющих сигналов либо сигналов связи. Сфера применения проводниковой продукции не ограничивается высоковольтными подключениями. Слаботочные цепи в сетях обмена данных, телефонии, охраны, видеонаблюдения и автоматики, работают при низких напряжениях. Используемый материал для изготовления жил кабеля — электротехническая медь. Особое внимание в конструкции монтажного кабеля уделяют экранированию жил. Сетчатая изоляция из медной сетки, защищает приборы и оборудование, где используются монтажные провода от помех. Основное назначение монтажного кабеля — соединение электрических, радиотехнических приборов фиксировано и гибко, подключение телефонной коммутационной аппаратуры на АТС.

Кабель монтажный мкэш 4х1 экранированный, многожильный с поливинилхлоридной изоляцией и оболочкой, предназначен для фиксированного меж приборного монтажа электрических устройств.

Технические характеристики кабеля, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста компании Энергорегион.

Источник

Кабель мкэш 4х1 вес

Каталог кабеля

Ваш заказ

Контакты

Московская область, г. Химки
ул. Заводская д. 8 (карта)

МКЭШ 4×1

Наименование	Наличие, м	Цена, руб	Кол-во, м
МКЭШ 4×1	102.63

* Точное количество в наличии уточняйте у менеджера или при оформлении заказа
** Цена указана ориентировочная, при оформлении заказа уточняйте о скидках и других условиях работы

Описание:

Кабель монтажный с изоляцией и оболочкой из ПВХ пластиката, экранированный МКЭШ 4×1 предназначен для фиксированного межприборного монтажа электрических устройств, работающих при номинальном переменном напряжении до 500 В частоты до 400 Гц или постоянном напряжении до 750 В. Упомянутый кабель и провод монтажный имеет 4 жилы сечением 1 мм 2 . Жилы состоят из качественного материала – медь, класс гибкости жилы — 1, 2 по ГОСТ 22483, что допускает организовать качественную способность к работе эксплуатируемого оборудования.

Значимой характеристикой образца являются следующие технические особенности: изоляция жил — ПВХ пластикат, экран — оплетка плотностью не менее 65 %, оболочка — ПВХ пластикат. Так же требуемая строительная длинна не менее 60 м и срок службы не менее 15 лет установлены изготовителем. Искомый кабель способен устанавливаться в условиях УХЛ, категория размещения 2 — 5, в допустимых температурных диапазонах от -50°С до +50°С.

Способ прокладки данного кабеля МКЭШ 4×1: для стационарной прокладки внутри и вне помещений в кабельной канализации и в открытом грунте, в том числе во взрывоопасной зоне класса IIВТ4
, что говорит о том, что он может достичь цели по государственным стандартам.

В зависимости от поставленной длины МКЭШ 4×1 делается упаковка в наиболее безопасную тару для дальнейшей доставки ж/д или автомобильным транспортом. При экспедирование, выборе кабельной тары и хранении требуется обратить внимание, что кабель и провод монтажный МКЭШ 4×1 имеет расчётную массу — 125.63 кг/км, максимальный наружный диаметр — 9.44 мм и минимальный радиус изгиба — 47,2 мм.

Вы можете купить кабель и провод монтажный МКЭШ 4×1 по ценам производителя.

Технические характеристики:

М — Монтажный
К — Кабель
Э — Экран
Ш — Защитный шланг из ПВХ пластиката
4 — Количество жил
1 — Сечение жил (мм 2 )
125.63 — Расчетный вес одного километра (кг)
9.44 — Максимальный наружный диаметр (мм)
47,2 — Минимальный радиус изгиба (мм)

* Данные характеристики являются справочными и фактически могут отличатся.

Источник

Кабель МКЭШ 4х1

Количество жил	4 жилы
Размер сечения	1 мм 2

Технические характеристики МКЭШ 4*1

Вес кабеля МКЭШ 4х1

Теоретический вес 1 километра МКЭШ 4х1: требует уточнения.

Вес кабеля зависит от ТУ конкретного завода-производителя, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.

Кабели должны быть намотаны на деревянные барабаны. Допускается наматывать небронированные кабели в бухты не более одной строительной длины или отрезка кабеля. Внутренний диаметр бухты должен быть не менее 12 диаметров кабеля по оболочке.

Диаметр кабеля МКЭШ 4х1

Наружный диаметр кабеля МКЭШ 4х1: требует уточнения.

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Общие технические характеристики МКЭШ 4х1

Максимальная индуктивность пары при температуре 20 °С, пересчитанная на 1 км кабеля

Частота, кГц	Максимальная индуктивность пары при температуре 20 °С, пересчитанная на 1 км кабеля
0,05	0,66
8	0,64
16	0,64
64	0,6
256	0,55

Рабочая емкость при частоте 0,8 или 1,0 кГц на 1м длины (не более) Между 2 неэкранированными жилами 200 пФ

Коэффициент затухания и волновое сопротивление при температуре 20 °С

Частота, кГц	Коэффициент затухания, дБ/100 м	Волновое сопротивление, Ом
0,008	0,23	92,9
1	3,3	62,9
16	15,3	60
100	49,8	57,5

Расшифровка МКЭШ 4х1

площадь поперечного сечения силовой жилы (мм 2 ).

МКЭШ-ХЛ 4х1 — холодостойкое исполнение (температура эксплуатации до -60 °С)

МКЭШ-Т 4х1 — тропическое исполнение (стойкость к воздействию плесневых грибов)

МКЭлШ 4х1 либо МКЭШ 4х1 Л — с общим экраном из медных луженых проволок

МКЭфШ 4х1 либо МКЭШ 4х1 Эа — с общим экраном из алюмофольгированной пленки

МКЭШМ 4х1 либо МКЭШ 4х1 м — с медными нелужёными жилами

МКЭШ-в 4х1 либо МКЭШ 4х1 в — с водоблокирующим элементом

Маркировка МКЭШ 4х1

Изолированные жилы должны быть скручены в кабель. В каждом повиве должны быть две счетные жилы, отличающиеся цветом друг от друга и от остальных жил повива.

На каждом барабане или на ярлыке, прикрепленном к бухте, должны быть указаны:

• товарный знак предприятия-изготовителя
• марка кабеля
• число жил
• номинальное сечение в квадратных миллиметрах
• длина в метрах (число отрезков и их длина)
• дата изготовления (месяц, год)
• обозначение настоящего стандарта

Маркировка изделия должна соответствовать ГОСТ 18690-82.

Цифровая маркировка более редко используется и как правило требует дополнительного согласования с заводом-изготовителем! Кабель МКЭШ 4х1 должен иметь цифровую маркировку изолированных жил. При цифровой маркировке цвет цифр должен отличаться от цвета изоляции жил. Расстояние между цифрами должно быть не более 35 мм. Как правило при цифровой маркировке, цвет изоляции жил белый, буквы черные либо темно-синие.

Конструкция МКЭШ 4х1

1. 1. Четыре медных многопроволочных токопроводящих жилы, из луженой оловянно-свинцовым припоем проволки 2/4 класса, с площадью поперечного сечения 1 мм 2

Диаметр проволок жилы (макс) 0,43 мм

Диаметр жилы (макс.) 1,5 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С 22,3 Ом

Масса меди в 1 метре жилы 0,0089 кг

2. Изоляция из поливинилхлоридного пластиката (ПВХ)

Номинальная толщина изоляции 0,5 мм

Минимальная толщина изоляции 0,4 мм

Сопротивление изоляции 10 МОм

3. Обмотка полиэтилентерефталатной пленкой

4. Экран из медных проволок, скрепленных медной лентой

Экран из медной проволоки диаметром не более 0,20 мм

Коэффициент поверхностной плотности экрана должен быть не менее 65 %

5. Оболочка из ПВХ пластиката

Номинальная толщина внутренней оболочки 1,2 мм

Минимальная толщина внутренней оболочки 0,96 мм

Применение МКЭШ 4х1

• Кабели предназначены для присоединения к стационарным электрическим приборам, аппаратам, устройствам с номинальным переменным напряжением до 500 В переменного тока частоты до 400 Гц или постоянным напряжением до 750 В.
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
• Имеют защитное экранированное покрытие от электромагнитных импульсов

ГОСТ МКЭШ 4х1

Ниже представлены государственные стандарты для МКЭШ 4х1, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

Источник

Кабель МКЭШнг(А) 4х1

Количество жил	4 жилы
Размер сечения	1 мм 2

Технические характеристики МКЭШнг(А) 4*1

Вес кабеля МКЭШнг(А) 4х1

Теоретический вес 1 километра МКЭШнг(А) 4х1: 121,82 килограмм

Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля МКЭШнг(А) 4х1 с барабаном воспользуйтесь нашим калькулятором веса.

Кабели должны быть намотаны на деревянные барабаны. Допускается наматывать небронированные кабели в бухты не более одной строительной длины или отрезка кабеля. Внутренний диаметр бухты должен быть не менее 12 диаметров кабеля по оболочке.

Таблица намотки кабеля на барабан

№ Барабана		8	8а	8б	10	12	12а	14	16а	17	18	20	22
Длина (м)		400	750	950	1800	3000	4250	5850	—	—	—	—	—

Диаметр кабеля МКЭШнг(А) 4х1

Наружный диаметр кабеля МКЭШнг(А) 4х1: 9,7 миллиметров

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Общие технические характеристики МКЭШнг(А) 4х1

Максимальная индуктивность пары при температуре 20 °С, пересчитанная на 1 км кабеля

Частота, кГц	Максимальная индуктивность пары при температуре 20 °С, пересчитанная на 1 км кабеля
0,05	0,66
8	0,64
16	0,64
64	0,6
256	0,55

Рабочая емкость при частоте 0,8 или 1,0 кГц на 1м длины (не более) Между 2 неэкранированными жилами 200 пФ

Коэффициент затухания и волновое сопротивление при температуре 20 °С

Частота, кГц	Коэффициент затухания, дБ/100 м	Волновое сопротивление, Ом
0,008	0,23	92,9
1	3,3	62,9
16	15,3	60
100	49,8	57,5

Расшифровка МКЭШнг 4х1

площадь поперечного сечения силовой жилы (мм 2 ).

МКЭШнг(А)-ХЛ 4х1 — холодостойкое исполнение (температура эксплуатации до -60 °С)

МКЭШнг(А)-Т 4х1 — тропическое исполнение (стойкость к воздействию плесневых грибов)

МКЭлШнг(А) 4х1 либо МКЭШнг(А) 4х1 Л — с общим экраном из медных луженых проволок

МКЭфШнг(А) 4х1 либо МКЭШнг(А) 4х1 Эа — с общим экраном из алюмофольгированной пленки

МКЭШмнг(А) 4х1 либо МКЭШнг(А) 4х1 м — с медными нелужёными жилами

МКЭШнг(А)-в 4х1 либо МКЭШнг(А) 4х1 в — с водоблокирующим элементом

Маркировка МКЭШнг(А) 4х1

Изолированные жилы должны быть скручены в кабель. В каждом повиве должны быть две счетные жилы, отличающиеся цветом друг от друга и от остальных жил повива.

На каждом барабане или на ярлыке, прикрепленном к бухте, должны быть указаны:

• товарный знак предприятия-изготовителя
• марка кабеля
• число жил
• номинальное сечение в квадратных миллиметрах
• длина в метрах (число отрезков и их длина)
• дата изготовления (месяц, год)
• обозначение настоящего стандарта

Маркировка изделия должна соответствовать ГОСТ 18690-82.

Цифровая маркировка более редко используется и как правило требует дополнительного согласования с заводом-изготовителем! Кабель МКЭШнг(А) 4х1 должен иметь цифровую маркировку изолированных жил. При цифровой маркировке цвет цифр должен отличаться от цвета изоляции жил. Расстояние между цифрами должно быть не более 35 мм. Как правило при цифровой маркировке, цвет изоляции жил белый, буквы черные либо темно-синие.

Конструкция МКЭШнг(А) 4х1

1. 1. Четыре медных многопроволочных токопроводящих жилы, из луженой оловянно-свинцовым припоем проволки 2/4 класса, с площадью поперечного сечения 1 мм 2

Диаметр проволок жилы (макс) 0,43 мм

Диаметр жилы (макс.) 1,5 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С 22,3 Ом

Масса меди в 1 метре жилы 0,0089 кг

2. Изоляция из поливинилхлоридного пластиката (ПВХ)

Номинальная толщина изоляции 0,5 мм

Минимальная толщина изоляции 0,4 мм

Сопротивление изоляции 10 МОм

3. Обмотка полиэтилентерефталатной пленкой

4. Экран из медных проволок, скрепленных медной лентой

Экран из медной проволоки диаметром не более 0,20 мм

Коэффициент поверхностной плотности экрана должен быть не менее 65 %

5. Оболочка из ПВХ пластиката пониженной горючести

Номинальная толщина внутренней оболочки 1,2 мм

Минимальная толщина внутренней оболочки 0,96 мм

Применение МКЭШнг(А) 4х1

• Кабели предназначены для присоединения к стационарным электрическим приборам, аппаратам, устройствам с номинальным переменным напряжением до 500 В переменного тока частоты до 400 Гц или постоянным напряжением до 750 В.
• Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
• Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.5.4
• Имеют защитное экранированное покрытие от электромагнитных импульсов

ГОСТ МКЭШнг(А) 4х1

Ниже представлены государственные стандарты для МКЭШнг(А) 4х1, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.
