Кабель ВВГнг 4х70 в Москве

Условия продажи и поставки кабеля ВВГнг 4х70

Купить кабель ВВГнг 4х70 могут физические и юридические лица по безналичному расчету. Отгрузка купленной продукции производится в течение одного — двух дней с момента поступления оплаты на счет нашей компании.

Сферы и области использования кабельного изделия ВВГнг

Данным видом кабельного продукта можно успешно прокладывать локальные сети в конструктивных установках по осветительному, промышленному и бытовому типу. Основная сфера монтажа – создание электропроводки.

ВВГнг — это силовой кабель, предназначенный для электрических систем стационарного типа с напряжением от 0,66 до 1 кВ. Частота сетей, в которых может быть проложен ВВГ, как правило, составляет 50Гц. Проводник используется в осветительных устройствах и распредкоробах, в качестве проводки в быту и промышленности, а также в сетях локального назначения. Состоит из 1-5 токопроводящих жил. Данная модель считается одной из самых популярных и доступных.

Кабель, будучи проложенным как в сухой, так и во влажной средах, прекрасно функционирует. Также он подходит для сооружений по типу эстакад, закрытых блочных конструкций, и хорошо справляется со своими функциями на высоте до 4300 метров. И всё же, ограничение на использование присутствует – кабель запрещено прокладывать в грунтах без применения специальных защитных труб. Хоть материалы кабеля не являются распространителями горения – на взрывоопасных участках его лучше не прокладывать.

Проложить ВВГнг можно только соблюдая строгие условия. В первую очередь, нужно учитывать температуру окружающего воздуха – она должна быть выше -15 градусов. Если температура ниже – кабель подогревается. Также важен радиус минимального изгиба – одножильный кабель можно загнуть максимум на 10 величин диаметра, многожильные на 7,5.

ВВГнг обладает весьма толстой оболочкой из винила, не распространяющего горения, что дает возможность легко сдерживать распространение пламени и прокладывать кабели вплотную друг к другу. Но во взрывоопасных местах предпочтительней применять кабели с бронированием.

Расшифровка аббревиатуры кабельного продукта ВВГнг:

Расшифровка кабеля ВВГнг, содержит в себе четыре буквенные характеристики:

• Отсутствие первой заглавной буквы А — говорит о том, что жилы кабеля сделаны из меди. Если первая буква «А» присутствует – это означает, что кабель сделан из алюминия.
• В — изоляционный материал кабеля основан на поливинилхлориде;
• В — оболочка кабеля основана на поливинилхлориде;
• Г — кабель считается «голым», так как не имеет защитных оболочек;
• нг – кабель негорючего исполнения, разрешен к групповой прокладке.

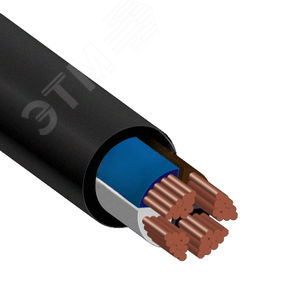

Конструкция кабельного изделия ВВГнг

По центру расположен электропроводник в виде жилы, материалом которой служит медь. Жила может быть круглая либо секторная. Многожильным кабелям данных типов свойственно иметь в составе нулевую жилу или заземляющую;

1. По центру расположена ведущая ток металлическая жила, материалом которой служит медь. Жила может быть круглая либо секторная по своей форме. Многожильным кабелям данных типов свойственно иметь в составе заземляющую или нулевую жилу;
2. Жилы можно различать по ярким цветам на оболочках: зануляющие жилы заключаются в светло-синих или голубых оболочках, а жилы заземления – желто-серого цвета;
3. Из нескольких жил образуется скрутка, пустоты которой заполнены изоляционным материалом;
4. Конструкция размещается в поверхностной оболочке, которая сделана также из поливинилхлорида.

Производители кабеля ВВГнг 4х70:

Использование низкокачественного или контрафактного кабеля ВВГнг 4х70 может привести к самым печальным последствиям. Для того, чтобы избежать подобных проблем, воспользуйтесь нашим списком наиболее надежных и проверенных кабельных производителей.

Источник

Кабель ВВГ 4х70: диаметр, вес и другие характеристики

Кабель марки ВВГ 4х70 является силовым медножильным кабелем, который часто используется в ремонтных и строительных работах. В соответствии с требованиями действующих норм и правил, применение кабеля ВВГ невозможно внутри зданий. Такое ограничение введено с целью повышения пожарной безопасности жилых и нежилых помещений.

Характеристики кабеля ВВГ 4х70
по ГОСТ 31996-2012

Кабель ВВГ 4х70 имеет поливинилхлоридный изоляционный слой и наружную оболочку и применяется для цепей, соответствующих следующим условиям:

• напряжение сети не более 1000 В;
• частота сети не более 50 Гц.

Расшифровка обозначения кабеля ВВГ 4х70

• В — «винил», изоляция выполнена из пластиката поливинилхлорида;
• В — «винил», оболочка выполнена из пластиката поливинилхлорида;
• Г — «голый», в кабеле отсутствует броня;
• П (при наличии) — плоская конструкция кабеля;
• 4 — количество жил;
• 70 — площадь сечение одной медной жилы, мм 2 .

Основные технические характеристики кабеля ВВГ 4х70

Все характеристики кабеля, необходимые для заказа и расчета, мы представили в виде таблицы.

Наименование характеристики	Ед. изм.	Значение
ГОСТ	—	ГОСТ 31996-2012
Класс жилы по ГОСТ 22483-2012	—	2
Код ОКП	—	35 2122; 35 3371
Класс пожарной опасности	—	О1.8.2.5.4
Диапазон температур эксплуатации	°С	от -50 до 50
Минимальная температура монтажа	°С	-15
Продолжительность эксплуатации	лет	30
Напряжение сети	В	до 1000
Частота переменного тока в сети	Гц	50 Гц
Допустимое растягивающее усилие	Н	8400
Максимально допустимая температура нагрева жил при КЗ	°С	160
Продолжительность короткого замыкания, не более	с	5
Расчетная масса (вес) кабеля, 0,66 кВ	кг/км	требует уточнения
Расчетная масса (вес) кабеля, 1 кВ	кг/км	3448
Расчетная масса (вес) одного метра кабеля, 1 кВ	кг/м	3448/1000
Допустимый радиус изгиба	мм	288.8
Допустимая токовая нагрузка при прокладке на воздухе	А	211
Допустимая токовая нагрузка при прокладке в земле	А	231
Допустимый ток односекундного короткого замыкания	А	7.54
Объем горючей массы	л/км	549
Сопротивление изоляции жил	МОм/км	7
Толщина изоляции жил, 1 кВ	мм	1.4
Толщина изоляции жил, 0,66 кВ	мм	требует уточнения
Масса цветного металла	г/м	2492
Максимальная мощность при прокладке в воздухе, 220 В	кВт	61.89
Максимальная мощность при прокладке в земле, 220 В	кВт	67.76
Максимальная мощность при прокладке в воздухе, 380 В	кВт	138.84
Максимальная мощность при прокладке в земле, 380 В	кВт	152
Температура нагрева жил по условию невозгорания	°С	350
Длительно допустимая температура нагрева жил	°С	70
Допустимая температура в режиме перегрузки	°С	90
Электрическое сопротивление жилы	Ом/км	0.27

Конструктивные особенности ВВГ 4х70

В представленной ниже таблице отражены особенности конструкции кабеля.

Наименование характеристики	Ед. изм.	Значение
Количество жил	шт.	4
Максимальный диаметр жилы	мм	11
Наружный диаметр кабеля, 0,66кВ	мм	требует уточнения
Наружный диаметр кабеля, 1 кВ	мм	36.1
Максимальный вес	кг/м	3.448
Материал жилы	—	Медь
Материал изоляции	—	ПВХ
Материал оболочки	—	ПВХ
Тип конструкции жилы	—	мк, мс

Варианты конструкции жил:

• ок — однопроволочная жила;
• мк — многопроволочная жила.

Скачать чертеж кабеля ВВГ 4х70 в формате DWG (Autocad)

Если вы хотите скачать чертеж сечения и проекции кабеля ВВГ 4х70 в редактируемом формате программы Autocad, напишите нам!
