Кабель ВБбШв 4х35
Технические характеристики ВБбШв 4*35
Вес кабеля ВБбШв 4х35
Диаметр кабеля ВБбШв 4х35
Электрические характеристики ВБШв 4х35
Токовая нагрузка ВБбШв 4х35
Мощность ВБбШв 4х35
Ток короткого замыкания ВБбШв 4х35
Общие технические характеристики ВБбШв 4х35
Расшифровка ВБШв 4х35
Маркировка ВБбШв 4х35
Конструкция ВБбШв 4х35
Применение ВБбШв 4х35
ГОСТ ВБбШв 4х35
Кабель ВБбШв 4х35
Условия поставки кабеля ВБбШв 4х35
Технические характеристики кабеля ВБбШв 4х35
Токовые нагрузки кабеля ВБбШв 4*35
Расшифровка маркировки кабеля ВБбШв 4х35
Конструкция кабеля ВБбШв 4х35
Применение кабеля ВБбШв 4*35
Результаты поиска: кабель вббшв 4х35

Кабель ВБбШв 4х35

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	4 жилы
Сечение размер	35 мм 2

Ваша заявка на кабель ВБбШв 4х35 успешно отправлена. Представитель компании «Рузкабель» свяжется с вами в ближайшее время!

Технические характеристики ВБбШв 4*35

Вес кабеля ВБбШв 4х35

Теоретический вес 1 километра ВБбШв 4х35: 2089,00 килограмм

Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля ВБбШв 4х35 с барабаном воспользуйтесь нашим калькулятором веса.

Кабели должны быть намотаны на барабаны. Допускается кабели с жилами номинальным сечением до 16 мм 2 включительно сматывать в бухты.

Масса бухты не должна превышать 50 килограмм.

Таблица намотки кабеля на барабан

№ Барабана		8	8а	8б	10	12	12а	14	16а	17	18	20	22
Длина (м)		—	—	—	200	350	500	650	1100	1150	1250	2050	2350

Диаметр кабеля ВБбШв 4х35

Наружный диаметр кабеля ВБбШв 4х35: 29,0 мм

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями, у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики ВБШв 4х35

Токовая нагрузка ВБбШв 4х35

Длительно-допустимые токовые нагрузки

Мощность ВБбШв 4х35

Максимальная мощность при прокладке:

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

переменный ток;
температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
глубина прокладки кабелей в земле 0,7 м;
удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания ВБбШв 4х35

Допустимый ток односекундного короткого замыкания ВБбШв 4х35: 3,86 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Общие технические характеристики ВБбШв 4х35

Допустимые температуры нагрева токопроводящих жил кабеля:

Расшифровка ВБШв 4х35

площадь поперечного сечения силовой жилы (мм 2 ).

ВБбШв-ХЛ 4х35 — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВБбШв-Т 4х35 — тропическое исполнение (стойкость к воздействию плесневых грибов)

Маркировка ВБбШв 4х35

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Расцветка жил возможна в 2-х вариантах

Цвет жил: Серый * или Белый * Коричневый или Красный Черный Синий

Цвет жил: Серый * или Белый * Коричневый или Красный Черный Зеленый-Желтый **

(** — по согласованию с заказчиком)

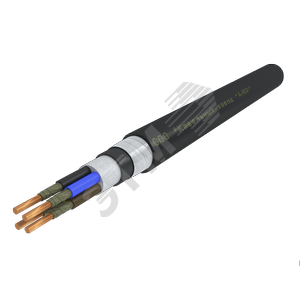

Конструкция ВБбШв 4х35

1. Четыре медных токопроводящих жилы с площадью поперечного сечения 35 мм 2

Минимальное число проволок (круглая) жила 6 шт

Диаметр жилы (макс.) 7,5 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С 0,524 Ом

Масса меди в 1 метре жилы 0,299 кг

Минимальное число проволок (круглая) жила 1 шт

Диаметр жилы (мин.-макс.) 6,1-6,7 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С 0,524 Ом

Масса меди в 1 метре жилы 0,299 кг

Номинальная толщина изоляции 1,2 мм

Минимальная толщина изоляции 0,98 мм

Сопротивление изоляции 4,9 МОм

3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.

4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката

Номинальная толщина внутренней оболочки 1 мм

Минимальная толщина внутренней оболочки 0,5 мм

5. Броня из стальных оцинкованных лент

Номинальная толщина ленты 0,3 мм

Допускается применение стальных оцинкованных лент брони номинальной толщиной 0,3 мм для бронирования кабелей с расчетным диаметром под броней до 45 мм включительно.

6. Защитный шланг из ПВХ пластиката

Номинальная толщина оболочки шланга 2 мм

Минимальная толщина оболочки шланга 1,6 мм

Применение ВБбШв 4х35

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
Применяются при наличии опасности механических повреждений кабеля

ГОСТ ВБбШв 4х35

Ниже представлены государственные стандарты для ВБбШв 4х35, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

Источник

Кабель ВБбШв 4х35

Аналоги / Замены

Товар	Наличие	Цена

Под заказ 1 837.19 р.

Похожие товары

Товар

Наличие

Цена

Условия поставки кабеля ВБбШв 4х35

Кабель ВБбШв 4х35 соответствует всем требованиям ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

Купить силовой медный бронированный кабель ВБбШв 4*35 могут юридические и физические лица по безналичному и наличному расчету, отгрузка производится в течение одного — двух дней с даты поступтения оплаты.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.

Цена кабеля ВБбШв 4х35 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Размер скидки на ВБбШв 4*35 зависит от общего объема закупки, окончательную стоимость можно узнать в корзине сайта разместив полный заказ включая сопутствующий товар.

ВБбШв 4х35 — кабель силовой бронированный с 4 медными жилами сечением 35 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката, в броне из двух стальных оцинкованных лент.
Маркировка ВБбШв 4*35 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились.

Технические характеристики кабеля ВБбШв 4х35

Температуры эксплуатации кабеля ВБбШв 4*35 от +50 до -50 градусов Цельсия.
Климатическое исполнение УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Влажность воздуха при эксплуатации — не более 98%.
Допустимый радиус изгиба при монтаже кабеля бронированного ВБбШв 4х35 не менее 261 миллиметров.
Допустимое растягивающее усилие при прокладке ВБбШв 4х35 не должно превышать 7000 Ньютонов.
Длительная температура нагрева жил при эксплуатации не более 70 градусов.
Максимальная допустимая температура жил при коротком замыкании не более 160°С.
Максимальная продолжительность короткого замыкания — 5 секунд.
Предельная температура нагрева жил при коротком замыкании по условиям невозгорания — 350°С
Наружный диаметр ВБбШв 4*35 — 29 миллиметров.
Код ОКП:353771.
Расчетная масса кабеля ВБбШв 4х35 — 2,16 килограмм в метре.
Срок службы кабеля медного бронированного ВБбШв 4х35 не менее 30 лет с даты изготовления.

Токовые нагрузки кабеля ВБбШв 4*35

Допустимый ток при прокладке на воздухе — 137 Ампер.
Допустимый ток при прокладке в земле — 158 Ампер.
Допустимый ток короткого замыкания — 3,86 Ампер.
Активное сопротивление жилы — 0,54 Ом на километр.

Расшифровка маркировки кабеля ВБбШв 4х35

В — изоляция из ПВХ пластиката.
Б — броня из стальных оцинкованных лент.
б — без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв — оболочка из поливинилхлоридного пластиката.
4 — количество медных жил.
35 — сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) — однопроволочная жила.
(мк), (мс) или (мж) — многопроволочная жила.
(0,66) — номинальное напряжение 660 Вольт.
(1,0) — номинальное напряжение 1000 Вольт.

Конструкция кабеля ВБбШв 4х35

1) Жила — медная первого или второго класса по ГОСТ 22483-77.
2) Изоляция — из ПВХ пластиката.
3) Броня — из двух стальных лент.
4) Внутренняя оболочка — из ПВХ пластиката.
5) Внешняя оболочка — из ПВХ пластиката.

Применение кабеля ВБбШв 4*35

Кабель силовой медный бронированный ВБбШв 4х35 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 158 Ампер.
Кабелем ВБбШв 4х35 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, при групповой прокладке требуется дополнительная огнезащита.
