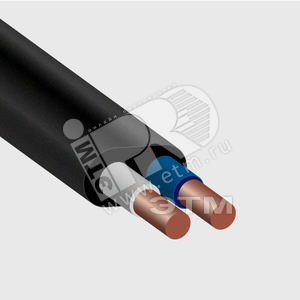

Кабель силовой ВВГнг(А)-LS 2х6-0.660 (N.PE) плоский

Сделано в России

Кабель силовой ВВГПнг(А)-LS 2х6 (N)-0.66 однопроволочный барабан

Сделано в России

кабель ВВГнг(А)-LS 2х6ок(N)-0,66

Сделано в России

Кабель ВВГнг(А)-LS 2х6,0 ок(N)-0,66

Сделано в России

Кабель силовой ВВГп-нг(А)-LS 2х6 (100м) -0.660 ТРТС

Сделано в России

Кабель ВВГ -П нг(А)LS 2х6.0 0.66кВ

Сделано в России

Кабель ВВГ нг(А)LS 2х6.0 0.66кВ (бухта)

Сделано в России

Кабель силовой ВВГнг(А)-LS 2х6-0.660 (N)

Сделано в России

Кабель силовой ВВГ-Пнг(А)-LS 2х6ок-0.660 черный барабан

Сделано в России

кабель ВВГнг(А)-LS 2х6ок(N)-0,66

Сделано в России

Кабель силовой ВВГнг-LS 2х6(А) ТРТС

Сделано в России

Кабель силовой ВВГнг(А)-LS 2х6,0 ок (N)-0,66 ТРТС

Сделано в России

Кабель силовой ВВГ-Пнг(А)-LS 2х6ок (N) — 0.66 ТРТС

Сделано в России

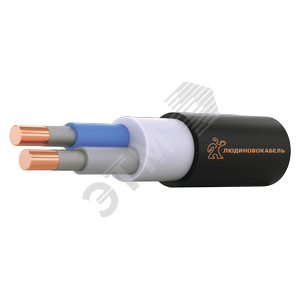

кабель ВВГнг(А)-FRLS 2х6 ок (N) -1 однопроволочный

Сделано в России

Кабель ВВГнг (А)-FRLS 2х6 ок (N) -1 однопроволочный

Сделано в России

Кабель ВВГнг(А)-FRLS 2х6 (N)-0.660

Сделано в России

кабель ВВГНГ(А)-FRLSLTX 2Х6ОК(N)-0,66

Сделано в России

Кабель ВВГнг(А)-LSLTx 2х6ок(N)-1

Сделано в России

Кабель ВВГнг(А)-FRLSLTx 2х6ок(N)-1

Сделано в России

Кабель ВВГнг(А)-LS 2х6пл

Сделано в России

Компания ЭТМ — член ассоциации «Честная позиция».

Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

Источник

Результаты поиска: Ввг 2х6

Наличие в магазине:

Кабель силовой ВВГнг(А)-LS 2х6-0.660 (N.PE) плоский

Сделано в России

Кабель силовой ВВГПнг(А)-LS 2х6 (N)-0.66 однопроволочный барабан

Сделано в России

Кабель ВВГ нг(А)LS 2х6.0 0.66кВ (бухта)

Сделано в России

Кабель ВВГ -П нг(А)LS 2х6.0 0.66кВ

Сделано в России

кабель ВВГнг(А)-LS 2х6ок(N)-0,66

Сделано в России

Кабель ВВГнг(А)-LS 2х6,0 ок(N)-0,66

Сделано в России

Кабель силовой ВВГп-нг(А)-LS 2х6 (100м) -0.660 ТРТС

Сделано в России

Кабель силовой ВВГ-Пнг(А)-LS 2х6ок-0.660 черный барабан

Сделано в России

Кабель силовой ВВГнг(А)-LS 2х6-0.660 (N)

Сделано в России

Кабель силовой ВВГ-Пнг(А)-LS 2х6ок (N) — 0.66 ТРТС

Сделано в России

кабель ВВГнг(А)-LS 2х6ок(N)-0,66

Сделано в России

Кабель силовой ВВГнг(А)-LS 2х6,0 ок (N)-0,66 ТРТС

Сделано в России

кабель ВВГ 2Х6ок(N)-0,66

Сделано в России

Кабель ВВГ-П нг(А) 2х6,0 ок(N)-0,66

Сделано в России

Кабель ВВГ-П нг(А) 2х6,0 ок(N)-0,66

Сделано в России

Кабель силовой ВВГ-Пнг(А)-LSLTx 2х6 (N)-1 однопроволочный (барабан)

Сделано в России

Кабель силовой ВВГ-Пнг(А)-LS 2х6 ок(N)-0.66 Ч бух (ВНИИКП)

Сделано в России

Кабель силовой ВВГ-Пнг(А)-LS 2х6 ок(N)-0.66 Ч бар (ВНИИКП)

Сделано в России

Кабель силовой ВВГ-П нг(А)-FRLSLTx 2х6 ок(N)-0.66 черный барабан

Сделано в России

Кабель силовой ВВГ-П 2х6 (ок)-0.66 ТРТС однопроволочный

Сделано в России

Компания ЭТМ — член ассоциации «Честная позиция».

Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

Источник

Кабель ВВГ 2х6: диаметр, вес и другие характеристики

Кабель марки ВВГ 2х6 является силовым медножильным кабелем, который часто используется в ремонтных и строительных работах. В соответствии с требованиями действующих норм и правил, применение кабеля ВВГ невозможно внутри зданий. Такое ограничение введено с целью повышения пожарной безопасности жилых и нежилых помещений.

Характеристики кабеля ВВГ 2х6
по ГОСТ 31996-2012

Кабель ВВГ 2х6 имеет поливинилхлоридный изоляционный слой и наружную оболочку и применяется для цепей, соответствующих следующим условиям:

• напряжение сети не более 1000 В;
• частота сети не более 50 Гц.

Расшифровка обозначения кабеля ВВГ 2х6

• В — «винил», изоляция выполнена из пластиката поливинилхлорида;
• В — «винил», оболочка выполнена из пластиката поливинилхлорида;
• Г — «голый», в кабеле отсутствует броня;
• П (при наличии) — плоская конструкция кабеля;
• 2 — количество жил;
• 6 — площадь сечение одной медной жилы, мм 2 .

Основные технические характеристики кабеля ВВГ 2х6

Все характеристики кабеля, необходимые для заказа и расчета, мы представили в виде таблицы.

Наименование характеристики	Ед. изм.	Значение
ГОСТ	—	ГОСТ 31996-2012
Класс жилы по ГОСТ 22483-2012	—	1
Код ОКП	—	35 2122; 35 3371
Класс пожарной опасности	—	О1.8.2.5.4
Диапазон температур эксплуатации	°С	от -50 до 50
Минимальная температура монтажа	°С	-15
Продолжительность эксплуатации	лет	30
Напряжение сети	В	до 1000
Частота переменного тока в сети	Гц	50 Гц
Допустимое растягивающее усилие	Н	360
Максимально допустимая температура нагрева жил при КЗ	°С	160
Продолжительность короткого замыкания, не более	с	5
Расчетная масса (вес) кабеля, 0,66 кВ	кг/км	250
Расчетная масса (вес) одного метра кабеля, 0,66 кВ	кг/м	250/1000
Расчетная масса (вес) кабеля, 1 кВ	кг/км	282
Расчетная масса (вес) одного метра кабеля, 1 кВ	кг/м	282/1000
Допустимый радиус изгиба	мм	132
Допустимая токовая нагрузка при прокладке на воздухе	А	46
Допустимая токовая нагрузка при прокладке в земле	А	59
Допустимый ток односекундного короткого замыкания	А	0.65
Объем горючей массы	л/км	177
Сопротивление изоляции жил	МОм/км	9
Толщина изоляции жил, 1 кВ	мм	1
Толщина изоляции жил, 0,66 кВ	мм	0.7
Масса цветного металла	г/м	2.9
Максимальная мощность при прокладке в воздухе, 220 В	кВт	13.49
Максимальная мощность при прокладке в земле, 220 В	кВт	17.31
Максимальная мощность при прокладке в воздухе, 380 В	кВт	30.27
Максимальная мощность при прокладке в земле, 380 В	кВт	38.82
Температура нагрева жил по условию невозгорания	°С	350
Длительно допустимая температура нагрева жил	°С	70
Допустимая температура в режиме перегрузки	°С	90
Электрическое сопротивление жилы	Ом/км	3.08

Конструктивные особенности ВВГ 2х6

В представленной ниже таблице отражены особенности конструкции кабеля.

Наименование характеристики	Ед. изм.	Значение
Количество жил	шт.	2
Максимальный диаметр жилы	мм	2.9
Наружный диаметр кабеля, 0,66кВ	мм	12
Наружный диаметр кабеля, 1 кВ	мм	13.2
Максимальный вес	кг/м	0.282
Материал жилы	—	Медь
Материал изоляции	—	ПВХ
Материал оболочки	—	ПВХ
Тип конструкции жилы	—	ок

Варианты конструкции жил:

• ок — однопроволочная жила;
• мк — многопроволочная жила.

Скачать чертеж кабеля ВВГ 2х6 в формате DWG (Autocad)

Если вы хотите скачать чертеж сечения и проекции кабеля ВВГ 2х6 в редактируемом формате программы Autocad, напишите нам!
