Кабель медный 5х120 мм2

Содержание
  1. Кабель ВВГ 5х120
  2. Технические характеристики ВВГ 5*120
  3. Вес кабеля ВВГ 5х120
  4. Диаметр кабеля ВВГ 5х120
  5. Электрические характеристики ВВГ 5х120
  6. Токовая нагрузка ВВГ 5х120
  7. Мощность ВВГ 5х120
  8. Ток короткого замыкания ВВГ 5х120
  9. Общие технические характеристики ВВГ 5х120
  10. Расшифровка ВВГ 5х120
  11. Маркировка ВВГ 5х120
  12. Конструкция ВВГ 5х120
  13. Применение ВВГ 5х120
  14. ГОСТ ВВГ 5х120
  15. Результаты поиска: ВВГ 5х120
  16. Результаты поиска: Ввг 5х120

Кабель ВВГ 5х120

Номинальное переменное напряжение 0,66/1 кВ
Количество жил 5 жил
Сечение размер 120 мм 2

Ваша заявка на кабель ВВГ 5х120 успешно отправлена. Представитель компании «Эксперт-Кабель» свяжется с вами в ближайшее время!

Технические характеристики ВВГ 5*120

Вес кабеля ВВГ 5х120

Теоретический вес 1 километра ВВГ 5х120: 6111,00 килограмм

Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля ВВГ 5х120 с барабаном воспользуйтесь нашим калькулятором веса.

Кабели должны быть намотаны на барабаны. Допускается кабели с жилами номинальным сечением до 16 мм 2 включительно сматывать в бухты.

Масса бухты не должна превышать 50 килограмм.

Таблица намотки кабеля на барабан

№ Барабана 8 8а 8б 10 12 12а 14 16а 17 18 20 22
Длина (м) — — — — — — 300 450 500 550 900 1000

Диаметр кабеля ВВГ 5х120

Наружный диаметр кабеля ВВГ 5х120: 43,9 мм

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями, у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики ВВГ 5х120

Токовая нагрузка ВВГ 5х120

Длительно-допустимые токовые нагрузки

Мощность ВВГ 5х120

Максимальная мощность при прокладке:

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

  • переменный ток;
  • температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
  • глубина прокладки кабелей в земле 0,7 м;
  • удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания ВВГ 5х120

Допустимый ток односекундного короткого замыкания ВВГ 5х120: 13,21 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Общие технические характеристики ВВГ 5х120

Допустимые температуры нагрева токопроводящих жил кабеля:

Расшифровка ВВГ 5х120

площадь поперечного сечения силовой жилы (мм 2 ).

ВВГ-ХЛ 5х120 — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВВГ-Т 5х120 — тропическое исполнение (стойкость к воздействию плесневых грибов)

Маркировка ВВГ 5х120

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Цвет жил: Серый * или Белый * Коричневый или Красный Черный Синий Зеленый-Желтый

(** — по согласованию с заказчиком)

Конструкция ВВГ 5х120

  1. 1. Пять медных токопроводящих жил с площадью поперечного сечения 120 мм 2

Минимальное число проволок (круглая) жила 18 шт

Диаметр жилы (макс.) 13,5 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С 0,153 Ом

Масса меди в 1 метре жилы 1,042 кг

Номинальная толщина изоляции 1,6 мм

Минимальная толщина изоляции 1,34 мм

Сопротивление изоляции 3,7 МОм

  • 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
  • 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката

    Номинальная толщина внутренней оболочки 1,2 мм

    Минимальная толщина внутренней оболочки 0,6 мм

    5. Оболочка из ПВХ пластиката

    Толщина наружной оболочки 2,1 мм

    Минимальная толщина наружной оболочки 1,685 мм

    Применение ВВГ 5х120

    • Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
    • Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
    • Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
    • Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
    • Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

    ГОСТ ВВГ 5х120

    Ниже представлены государственные стандарты для ВВГ 5х120, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

    Источник

    Результаты поиска: ВВГ 5х120

    Наличие в магазине:

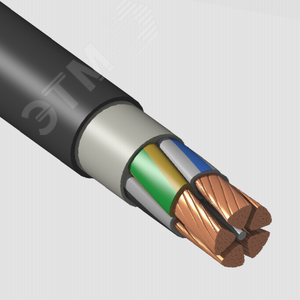

    Кабель ВВГ нг(А)LS 5х120.0 1кВ МС
