Кабель медный 1х240 одножильный многопроволочный

Содержание
  1. Кабель ВВГнг 1х240
  2. Технические характеристики ВВГнг 1*240
  3. Вес кабеля ВВГнг 1х240
  4. Диаметр кабеля ВВГнг 1х240
  5. Электрические характеристики ВВГнг(А) 1х240
  6. Токовая нагрузка ВВГнг 1х240
  7. Мощность ВВГнг 1х240
  8. Ток короткого замыкания ВВГнг 1х240
  9. Общие технические характеристики ВВГнг 1х240
  10. Расшифровка ВВГнг(А) 1х240
  11. Маркировка ВВГнг 1х240
  12. Конструкция ВВГнг 1х240
  13. Применение ВВГнг 1х240
  14. ГОСТ ВВГнг 1х240
  15. Результаты поиска: ВВГНг-LS 1х240
  16. Результаты поиска: ВВГнг 1Х240

Кабель ВВГнг 1х240

Номинальное переменное напряжение 0,66/1 кВ
Количество жил 1 жила
Сечение размер 240 мм 2

Ваша заявка на кабель ВВГнг 1х240 успешно отправлена. Представитель компании «Эксперт-Кабель» свяжется с вами в ближайшее время!

Технические характеристики ВВГнг 1*240

Вес кабеля ВВГнг 1х240

Теоретический вес 1 километра ВВГнг 1х240: 2570,00 килограмм

Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля ВВГнг 1х240 с барабаном воспользуйтесь нашим калькулятором веса.

Кабели должны быть намотаны на барабаны. Допускается кабели с жилами номинальным сечением до 16 мм 2 включительно сматывать в бухты.

Масса бухты не должна превышать 50 килограмм.

Таблица намотки кабеля на барабан

№ Барабана 8 8а 8б 10 12 12а 14 16а 17 18 20 22
Длина (м) — — — 200 400 550 800 1300 1300 1450 2400 2700

Диаметр кабеля ВВГнг 1х240

Наружный диаметр кабеля ВВГнг 1х240: 26,6 мм

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями, у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики ВВГнг(А) 1х240

Токовая нагрузка ВВГнг 1х240

Длительно-допустимые токовые нагрузки

Мощность ВВГнг 1х240

Максимальная мощность при прокладке:

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

  • переменный ток;
  • температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
  • глубина прокладки кабелей в земле 0,7 м;
  • удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания ВВГнг 1х240

Допустимый ток односекундного короткого замыкания ВВГнг 1х240: 26,80 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Общие технические характеристики ВВГнг 1х240

Допустимые температуры нагрева токопроводящих жил кабеля:

Расшифровка ВВГнг(А) 1х240

площадь поперечного сечения силовой жилы (мм 2 ).

ВВГнг-ХЛ 1х240 — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВВГнг-Т 1х240 — тропическое исполнение (стойкость к воздействию плесневых грибов)

Маркировка ВВГнг 1х240

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Цвет жил: Серый * Белый Коричневый Красный Черный Синий Зеленый-Желтый

(** — по согласованию с заказчиком)

Конструкция ВВГнг 1х240

  1. 1. Одна медная токопроводящая жила с площадью поперечного сечения 240 мм 2

Минимальное число проволок (круглая) жила 34 шт

Диаметр жилы (макс.) 19,2 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С 0,0754 Ом

Масса меди в 1 метре жилы 2,115 кг

Номинальная толщина изоляции 2,2 мм

Минимальная толщина изоляции 1,88 мм

Сопротивление изоляции 3,6 МОм

  • 3. Заполнение из ПВХ пластиката пониженной горючести — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
  • 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной горючести

    Номинальная толщина внутренней оболочки 1 мм

    Минимальная толщина внутренней оболочки 0,5 мм

    5. Оболочка из ПВХ пластиката пониженной горючести

    Толщина наружной оболочки 1,9 мм

    Минимальная толщина наружной оболочки 1,515 мм

    Применение ВВГнг 1х240

    • Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
    • Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
    • Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
    • Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
    • Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.5.4

    ГОСТ ВВГнг 1х240

    Ниже представлены государственные стандарты для ВВГнг 1х240, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

    Источник

    Результаты поиска: ВВГНг-LS 1х240

    Наличие в магазине:

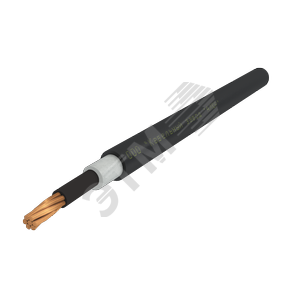

    Кабель ВВГнг(А)-LSLTx 1х240мк-1
