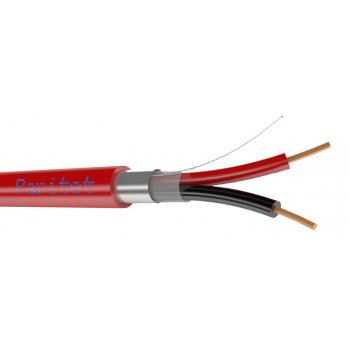

Кабель огнестойкий однопроволочный 1х2х0,8 мм с низким дымо и газовыделением,внешний D=7,0мм (красный)
Кабель огнестойкий однопроволочный экранированный 1х2х0,8 мм с низким дымо и газовыделением, внешний D=7,0мм (красный)
Технические характеристики КСРЭВнг(А)-FRLS 1х2х0,8 (0,5 кв мм:
| Количество проводников | 2 |
| Тип проводника | однопроволочный |
| Электрические параметры кабеля: | |
| — номинальный диаметр жил/сечение, мм/мм² | 0.8/0.5 |
| — сопротивление жилы постоянному току при 20°С, не более, Ом/км | 36 |
| — сопротивление изоляции жил при 20°C, не менее, МОм х км. | 100 |
| — электрическая емкость пары, не более, нФ/км | 75.0 |
| — коэффициент затухания при частоте 1 кГц при 20°С, не более, дБ/км | — |
| — рабочее напряжение, не более, В | — |
| Наружный диаметр кабеля, не более, мм | 6.6 |
| Масса кабеля, кг/км | 38.6 |
| Диапазон рабочих температур, °С | -40…+70 |
Характеристики КСРЭВнг-FRLS-1x2x0,8:
- Тип кабеля: КСРЭВнг(А)-FRLS
- Безгалогенный: Нет
- Кол-во жил: 2
- Кол-во пар: 1
- Материал жилы: Медь
- Материал изоляции: Кремнийорганическая резина
- Материал наружной оболочки: ПВХ
- Наличие экрана: Да
- Не распространяющий горение: Да
- Огнестойкий: FRLS
- С низким дымо- газовыделением: Да
- С низкой токсичностью продуктов горения: Нет
- Сечение токопроводящей жилы: 0.8
- Тип центральной жилы: однопроволочный
- Цвет внешней оболочки: красный
Задайте вопрос специалисту о КСРЭВнг-FRLS-1x2x0,8 Паритет Кабель для ОПС и СОУЭ огнестойкий с низким дымо и газовыделением
Источник
Огнестойкий кабель КСРЭВнг(А)-FRLS 1х2х0,80 мм (0,5 мм.кв.) для ОПС, СОУЭ
Не распространяет горение при групповой прокладке
Низкое дымо- и газовыделение при горении и тлении
Предел стойкости в условиях воздействия пламени не менее 180 минут
Сертификаты:
Соответствие ТР ТС 004/2011
Назначение:
Конструкция
Токопроводящая жила – медная однопроволочная
Изоляция — кремнийорганическая резина
Сердечник — парная скрутка
Экран – алюмополимерная лента
Контактная жила – медная лужёная однопроволочная
Оболочка — ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением
Требования пожарной безопасности
Класс пожарной опасности по ГОСТ 31565-2012 — П1б.1.2.2.2
Предел огнестойкости кабелей в условиях воздействия пламени – не менее 180 мин
Кабели не распространяют горение при групповой прокладке
Пониженное дымо- и газовыделение при горении и тлении кабеля
Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м 3
Конструктивные параметры
Диаметр жилы, мм
Число и диаметр проволок
Сечение жилы, мм 2
Диаметр по изоляции, мм
Диаметр кабеля, мм
Масса 1 км кабеля*, кг
Объем горючей массы, л/км
Объем 1 км кабеля*, м 3
*Данные по массе брутто и объему справочные и могут отличаться от фактических
Электрические характеристики кабелей общей скрутки в зависимости от диаметра жил:
| Параметр | 0,50 мм | 0,64 мм | 0,80 мм | 0,97 мм | 1,13 мм | 1,38 мм | 1,78 мм |
|---|---|---|---|---|---|---|---|
| Электрическое сопротивление токопроводящей жилы постоянному току на длине 1 км, Ом, не более | 95 | 58 | 36 | 24.50 | 18.10 | 12.10 | 7.40 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи «жила-жила») | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи «жила-экран») | 130 | 130 | 130 | 130 | 130 | 130 | 130 |
Электрические характеристики кабелей парной скрутки в зависимости от диаметра жил:
| Параметр | 0,80 мм | 0,97 мм | 1,13 мм | 1,38 мм | 1,78 мм |
|---|---|---|---|---|---|
| Электрическое сопротивление токопроводящей жилы постоянному току на длине 1 км, Ом, не более | 36 | 24.50 | 18.10 | 12.10 | 7.40 |
| Коэффициент затухания, дБ/км, при частоте 1 кГц, не более | 1.13 | 0.92 | 0.81 | 0.67 | 0.50 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи «жила-жила»), двухпарные | 80 | 80 | 80 | 95 | 95 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи «жила-экран»), двухпарные | 125 | 125 | 125 | 170 | 170 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи «жила-жила»), остальные | 105 | 105 | 105 | 120 | 120 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи «жила-экран»), остальные | 185 | 185 | 185 | 225 | 225 |
| Индуктивность рабочей цепи «жила-жила», мГн, на длине 1 км, не более | 0.90 | 0.90 | 0.90 | 0.90 | 0.90 |
Индуктивность рабочей цепи «жила-жила», на длине 1 км в зависимости от числа жил в кабелях общей скрутки
| Параметр | 2 | 4 | 6 | 8 | 10 |
|---|---|---|---|---|---|
| Индуктивность, мГн, не более | 0.90 | 0.95 | 1 | 1.10 | 1.20 |
Электрическое сопротивление изоляции токопроводящей жилы на длине 1 км — не менее 500 МОм
Все значения приведены с пересчетом на температуру 20°С
Условия эксплуатации
- Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
- Минимальная рабочая температура – -50°С.
- Максимальная рабочая температура – 70°С.
- Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
- Срок службы кабеля – 30 лет
Условия монтажа
- Минимальный радиус изгиба – 10 наружных диаметров кабеля.
- Минимальная температура прокладки – -15°С.
Цветовая маркировка изолированных жил в кабеле общей скрутки
| Число жил в кабеле | Цвет изоляции |
|---|---|
| 2 жилы | Чёрный (серый), красный * |
| 3 жилы | Те же, плюс синий |
| 4 жилы | Те же, плюс коричневый |
| 5 жил | Те же, плюс белый |
| 6 жил | Те же, плюс жёлтый |
| 7 жил | Те же, плюс зелёный |
| 8 жил | Те же, плюс фиолетовый |
| 9 жил | Те же, плюс оранжевый |
| 10 жил | Те же, плюс светло-коричневый |
Цветовая маркировка изолированных жил в кабеле парной скрутки
| Число пар в кабеле | Цвет изоляции жил в парах |
|---|---|
| 1 пара | Чёрный (серый), красный * |
| 2 пары | Те же, плюс коричневый и синий |
| 3 пары | Те же, плюс белый и красный |
| 4 пары | Те же, плюс синий и белый |
* Допускается в двухжильном (однопарном) кабеле другая комбинация цветов при условии, что все изолированные жилы должны отличаться друг от друга по цвету.
Пример условного обозначения:
Кабель КСРЭВнг(А)-FRLS 1х2х0,80 ТУ 3581-014-39793330-2009
Кабелем КСРЭВнг(А)-FRLS 1х2х0,80 можно заменить:
КПСЭнг(А)-FRLS 1х2х0,5
КПКЭВнг(А)-FRLS 1×2х0,5
Источник
Огнестойкий кабель КСРВнг(А)-FRLS 1х2х0,80 мм (0,5 мм.кв.) для ОПС, СОУЭ
Не распространяет горение при групповой прокладке
Низкое дымо- и газовыделение при горении и тлении
Предел стойкости в условиях воздействия пламени не менее 180 минут
Сертификаты:
Соответствие ТР ТС 004/2011
Назначение:
Конструкция
Токопроводящая жила – медная однопроволочная
Изоляция — кремнийорганическая резина
Сердечник — парная скрутка
Оболочка — ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением
Требования пожарной безопасности
Класс пожарной опасности по ГОСТ 31565-2012 — П1б.1.2.2.2
Предел огнестойкости кабелей в условиях воздействия пламени – не менее 180 мин
Кабели не распространяют горение при групповой прокладке
Пониженное дымо- и газовыделение при горении и тлении кабеля
Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м 3
Конструктивные параметры
Диаметр жилы, мм
Число и диаметр проволок
Сечение жилы, мм 2
Диаметр по изоляции, мм
Диаметр кабеля, мм
Масса 1 км кабеля*, кг
Объем горючей массы, л/км
Объем 1 км кабеля*, м 3
*Данные по массе брутто и объему справочные и могут отличаться от фактических
Электрические характеристики кабелей общей скрутки в зависимости от диаметра жил:
| Параметр | 0,50 мм | 0,64 мм | 0,80 мм | 0,97 мм | 1,13 мм | 1,38 мм | 1,78 мм |
|---|---|---|---|---|---|---|---|
| Электрическое сопротивление токопроводящей жилы постоянному току на длине 1 км, Ом, не более | 95 | 58 | 36 | 24.50 | 18.10 | 12.10 | 7.40 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи «жила-жила») | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
Электрические характеристики кабелей парной скрутки в зависимости от диаметра жил:
| Параметр | 0,80 мм | 0,97 мм | 1,13 мм | 1,38 мм | 1,78 мм |
|---|---|---|---|---|---|
| Электрическое сопротивление токопроводящей жилы постоянному току на длине 1 км, Ом, не более | 36 | 24.50 | 18.10 | 12.10 | 7.40 |
| Коэффициент затухания, дБ/км, при частоте 1 кГц, не более | 1.13 | 0.92 | 0.81 | 0.67 | 0.50 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи «жила-жила») | 55 | 55 | 55 | 65 | 65 |
| Индуктивность рабочей цепи «жила-жила», мГн, на длине 1 км, не более | 0.90 | 0.90 | 0.90 | 0.90 | 0.90 |
Индуктивность рабочей цепи «жила-жила», на длине 1 км в зависимости от числа жил в кабелях общей скрутки
| Параметр | 2 | 4 | 6 | 8 | 10 |
|---|---|---|---|---|---|
| Индуктивность, мГн, не более | 0.90 | 0.95 | 1 | 1.10 | 1.20 |
Электрическое сопротивление изоляции токопроводящей жилы на длине 1 км — не менее 500 МОм
Все значения приведены с пересчетом на температуру 20°С
Условия эксплуатации
- Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
- Минимальная рабочая температура – -50°С.
- Максимальная рабочая температура – 70°С.
- Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
- Срок службы кабеля – 30 лет
Условия монтажа
- Минимальный радиус изгиба – 10 наружных диаметров кабеля.
- Минимальная температура прокладки – -15°С.
Цветовая маркировка изолированных жил в кабеле общей скрутки
| Число жил в кабеле | Цвет изоляции |
|---|---|
| 2 жилы | Чёрный (серый), красный * |
| 3 жилы | Те же, плюс синий |
| 4 жилы | Те же, плюс коричневый |
| 5 жил | Те же, плюс белый |
| 6 жил | Те же, плюс жёлтый |
| 7 жил | Те же, плюс зелёный |
| 8 жил | Те же, плюс фиолетовый |
| 9 жил | Те же, плюс оранжевый |
| 10 жил | Те же, плюс светло-коричневый |
Цветовая маркировка изолированных жил в кабеле парной скрутки
| Число пар в кабеле | Цвет изоляции жил в парах |
|---|---|
| 1 пара | Чёрный (серый), красный * |
| 2 пары | Те же, плюс коричневый и синий |
| 3 пары | Те же, плюс белый и красный |
| 4 пары | Те же, плюс синий и белый |
* Допускается в двухжильном (однопарном) кабеле другая комбинация цветов при условии, что все изолированные жилы должны отличаться друг от друга по цвету.
Пример условного обозначения:
Кабель КСРВнг(А)-FRLS 1х2х0,80 ТУ 3581-014-39793330-2009
Кабелем КСРВнг(А)-FRLS 1х2х0,80 можно заменить:
КПСнг(А)-FRLS 1х2х0,5
КПКВнг(А)-FRLS 1×2х0,5
