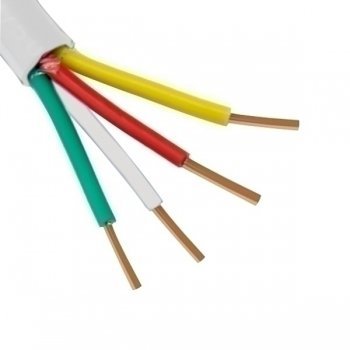

КСПВ 4х0,5 кабель с однопроволочными медными жилами
Купить по клубной цене
- Описание
- Характеристики
- Доставка
- Документация
- Отзывы
- Консультация
кабель с однопроволочными медными жилами с изоляцией из композиции полиэтилена, с оболочкой из белого ПВХ пластиката, предназначен для внутренней стационарной прокладки, до 250 В переменного тока. 4 медных однопроволочных жил диаметром 0,5 мм
Кабель КСПВ XхY имеет X однопроволочные медные жилы, диаметр которых Y. Так же КСПВ снабжен изоляцией, которая имеет композицию из полиэтилена. Оболочка представлена в виде ПВХ пластиката белого цвета. Применяется КСПВ для того, чтобы производить внутреннюю неподвижную прокладку. Кабель пригоден для монтирования систем сигнализации, которые имеют полиэтиленовую или ПВХ изоляцию. Электрическое сопротивление жил в кабеле постоянному току при температуре 20С и по длине 1 километр составляет порядка 94 Ом/км.
| ОСНОВНЫЕ ПАРАМЕТРЫ | ЕД. ИЗМ | КСПВ х0,4 | КСПВ х0,5 | |||||||||
| шт | 2 | 4 | 6 | 8 | 10 | 2 | 4 | 6 | 8 | 10 | ||
| Номинальное сечение жилы | мм2 | 0,12 | 0,2 | |||||||||
| Диаметр единичных проволок в жиле | | d1 | | мм | 0,4 | 0,5 | ||||||||
| Количество единичных проволок в жиле | шт | 1 | ||||||||||
| Электрическое сопротивление жилы | T=20°С | Ом/км | 148 | 95 | ||||||||
| Сопротивление изоляции | Мом/км | 0,5 | ||||||||||
| Толщина изоляции | | s | | мм | 0,3-0,15 | |||||||||
| Толщина оболочки | | S | | мм | 0,5-0,1 | |||||||||
| Диаметр изолированной жилы | | d2 | | мм | 1,2 | |||||||||
| Номинальный наружный диаметр кабеля | | D | | мм | 3,0 | 3,4 | 4,0 | 4,2 | 5,0 | 3,2 | 3,7 | 4,3 | 4,6 | 5,4 |
| Расчетная масса 1 км кабеля | кг | 9,4 | 14 | 19 | 24 | 30 | 11 | 18 | 25 | 31 | 38,4 | |
Характеристики КСПВ 4х0,5:
- Тип кабеля: КСПВ
- Безгалогенный: Нет
- Кол-во жил: 4
- Кол-во пар: Нет
- Материал жилы: Медь
- Материал изоляции: Полиэтилен
- Материал наружной оболочки: ПВХ
- Наличие экрана: Нет
- Не распространяющий горение: Нет
- Огнестойкий: Нет
- С низким дымо- газовыделением: Нет
- С низкой токсичностью продуктов горения: Нет
- Сечение токопроводящей жилы: 0.5
- Тип центральной жилы: однопроволочный
- Цвет внешней оболочки: белый
Задайте вопрос специалисту о КСПВ 4х0,5 кабель с однопроволочными медными жилами
Источник
Кабель КСПВ 4х0,5 в Москве
Условия продажи и поставки кабеля КСПВ 4х0,5
Купить кабель КСПВ 4х0,5 могут физические и юридические лица по безналичному расчету. Отгрузка купленной продукции производится в течение одного — двух дней с момента поступления оплаты на счет нашей компании.
Расшифровка кабеля КСПВ:
К — Кабель
С — Для систем сигнализации
П — Изоляция жил из полиэтилена
В — Оболочка из поливинилхлоридного пластиката
Элементы конструкции кабеля КСПВ:
Кабель с однопроволочными медными жилами диаметром 0.40, 0.50, 0.64, 0.80 мм, с изоляцией из композиции полиэтилена, с оболочкой из белого ПВХ пластиката, предназначен для внутренней стационарной прокладки.
Условия эксплуатации кабелея КСПВ:
Вид климатического исполнения (по ГОСТУ 15150-69) — УХЛ и Т категории размещения 2, 3, 4.
Окружающая среда — от минус 40оС до плюс 60оС, в условиях монтажных изгибов — до 0°С, повышенная влажность воздуха — до 98% при температуре — до 35°С;
Минимальный радиус изгиба — 10 номинальных наружных диаметров кабеля;
Минимальный срок службы кабеля КСПВ — 15 лет.
| Наименование параметра | Величина параметра |
| Электрическое сопротивление токопроводящих жил постоянному току при 20°С и длине 1 км., не более Ом/км: | |
| Для жил диаметром 0.4 мм | 148 |
| Для жил диаметром 0,5 мм | 95 |
| Для жил сечением 0,12 мм2 | 165 |
| Для жил сечением 0,20 мм2 | 95 |
Производители кабеля КСПВ 4х0,5:
Использование низкокачественного или контрафактного кабеля КСПВ 4х0,5 может привести к самым печальным последствиям. Для того, чтобы избежать подобных проблем, воспользуйтесь нашим списком наиболее надежных и проверенных кабельных производителей.
Источник
Кабель КСПВ 4х0,50 мм для сигнализации
Сертификаты:
Соответствие ТР ТС 004/2011
Назначение:
Конструкция
Токопроводящая жила – медная однопроволочная
Изоляция — сплошной полиэтилен
Сердечник — общая скрутка
Оболочка — ПВХ пластикат
Требования пожарной безопасности
К кабелям не предъявляются требования по пожарной безопасности. Класс О2.8.2.5.4 по ГОСТ 31565-2012.
Конструктивные параметры
Диаметр жилы, мм
Число и диаметр проволок
Сечение жилы, мм 2
Диаметр по изоляции, мм
Диаметр кабеля, мм
Масса 1 км кабеля*, кг
Объем горючей массы, л/км
Объем 1 км кабеля*, м 3
*Данные по массе брутто и объему справочные и могут отличаться от фактических
Электрические характеристики кабелей в зависимости от диаметра жил:
| Параметр | 0,40 мм | 0,50 мм | 0,64 мм | 0,80 мм |
|---|---|---|---|---|
| Электрическое сопротивление токопроводящей жилы постоянному току на 1 км, МОм, не более | 148 | 95 | 58 | 36 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у неэкранированных кабелей общей скрутки) | 60 | 60 | 60 | 60 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у неэкранированных кабелей парной скрутки) | 110 | 110 | 110 | 110 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у экранированных кабелей общей скрутки) | 80 | 80 | 80 | 80 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у экранированных кабелей парной скрутки), для однопарных кабелей | 120 | 120 | 120 | 120 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у экранированных кабелей парной скрутки), для двухпарных кабелей | 80 | 80 | 80 | 80 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-экран» у экранированных кабелей общей скрутки) | 120 | 120 | 120 | 120 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-экран» у экранированных кабелей парной скрутки), для однопарных кабелей | 180 | 180 | 180 | 180 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-экран» у экранированных кабелей парной скрутки), для двухпарных кабелей | 120 | 120 | 120 | 120 |
Индуктивность рабочей цепи «жила-жила» на 1 км в зависимости от числа жил в кабелях общей скрутки
| Параметр | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|
| Индуктивность, мГн, не более | 0.90 | 0.95 | 1 | 1.10 | 1.20 | 1.20 | 1.25 | 1.30 | 1.30 | 1.35 |
Индуктивность рабочей цепи «жила-жила» на 1 км в кабелях парной скрутки не более 0,90 мГн
Электрическое сопротивление изоляции токопроводящей жилы на 1 км — не менее 6500 МОм
Все значения приведены с пересчетом на температуру 20°С
Условия эксплуатации
- Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
- Минимальная рабочая температура – -50°С.
- Максимальная рабочая температура – 70°С.
- Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
- Срок службы кабеля – 30 лет
Условия монтажа
- Минимальный радиус изгиба – 10 наружных диаметров кабеля.
- Минимальная температура прокладки – -15°С.
Цветовая маркировка изолированных жил в кабеле общей скрутки
| Число жил в кабеле | Цвет изоляции |
|---|---|
| 2 жилы | Белый и коричневый * |
| 4 жилы | Те же, плюс жёлтый и зелёный |
| 6 жил | Те же, плюс серый и розовый |
| 8 жил | Те же, плюс синий и красный |
| 10 жил | Те же, плюс черный и фиолетовый |
| 12 жил | Те же, плюс салатовый и оранжевый |
| 14 жил | Те же, плюс бело-коричневый и бело-зелёный |
| 16 жил | Те же, плюс бело-жёлтый и бело-фиолетовый |
| 18 жил | Те же, плюс светло-розовый и бело-синий |
| 20 жил | Те же, плюс светло-красный и бело-чёрный |
Цветовая маркировка изолированных жил в кабеле парной скрутки
| Число пар в кабеле | Цвет изоляции жил в парах |
|---|---|
| 1 пара | Белый — синий * |
| 2 пары | Те же, плюс белый — оранжевый |
| 4 пары | Те же, плюс белый — зелёный и коричневый — белый |
* Допускается в двухжильном (однопарном) кабеле другая комбинация цветов при условии, что все изолированные жилы должны отличаться друг от друга по цвету.
Источник
Сигнальные кабели КСПВ и КСПЭВ для охранных сигнализаций и телекоммуникации. ТУ 3581-001-39793330-2000
Сертификаты:
Соответствие ТР ТС 004/2011
Назначение:
Конструкция
Токопроводящая жила — медная однопроволочная
Изоляция — сплошной полиэтилен
Сердечник — парная или общая скрутка
Экран КСПЭВ — общий из алюмополимерной ленты с контактным проводником из лужёной меди
Оболочка — ПВХ пластикат
Требования пожарной безопасности
К кабелям не предъявляются требования по пожарной безопасности. Класс О2.8.2.5.4 по ГОСТ 31565-2012.
Низкая токсичность продуктов горения и тления кабеля – более 120 г/м 3 .
Низкая коррозионная активность.
| Маркоразмер | Число и диаметр проволок | Сечение ТПЖ |
|---|
Данные по массе брутто и объёму справочные и могут отличаться от фактических
л/км
Электрические характеристики кабелей в зависимости от диаметра жил:
| Параметр | 0,40 мм | 0,50 мм | 0,64 мм | 0,80 мм |
|---|---|---|---|---|
| Электрическое сопротивление токопроводящей жилы постоянному току на 1 км, МОм, не более | 148 | 95 | 58 | 36 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у неэкранированных кабелей общей скрутки) | 60 | 60 | 60 | 60 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у неэкранированных кабелей парной скрутки) | 110 | 110 | 110 | 110 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у экранированных кабелей общей скрутки) | 80 | 80 | 80 | 80 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у экранированных кабелей парной скрутки), для однопарных кабелей | 120 | 120 | 120 | 120 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у экранированных кабелей парной скрутки), для двухпарных кабелей | 80 | 80 | 80 | 80 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-экран» у экранированных кабелей общей скрутки) | 120 | 120 | 120 | 120 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-экран» у экранированных кабелей парной скрутки), для однопарных кабелей | 180 | 180 | 180 | 180 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-экран» у экранированных кабелей парной скрутки), для двухпарных кабелей | 120 | 120 | 120 | 120 |
Индуктивность рабочей цепи «жила-жила» на 1 км в зависимости от числа жил в кабелях общей скрутки
| Параметр | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|
| Индуктивность, мГн, не более | 0.90 | 0.95 | 1 | 1.10 | 1.20 | 1.20 | 1.25 | 1.30 | 1.30 | 1.35 |
Индуктивность рабочей цепи «жила-жила» на 1 км в кабелях парной скрутки не более 0,90 мГн
Электрическое сопротивление изоляции токопроводящей жилы на 1 км — не менее 6500 МОм
Все значения приведены с пересчетом на температуру 20°С
Условия эксплуатации
- Климатическое исполнение по ГОСТ 15150-69 УХЛ, категории размещения 2-4
- Минимальная рабочая температура — минус 50°С
- Максимальная рабочая температура — плюс 70°С.
- Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
- Срок службы — 30 лет
Условия монтажа
- Минимальная температура прокладки — минус 15°С
- Минимальный радиус изгиба — 10 наружных диаметров кабеля.
Цветовая маркировка изолированных жил в кабеле общей скрутки
| Число жил в кабеле | Цвет изоляции |
|---|---|
| 2 жилы | Белый и коричневый * |
| 4 жилы | Те же, плюс жёлтый и зелёный |
| 6 жил | Те же, плюс серый и розовый |
| 8 жил | Те же, плюс синий и красный |
| 10 жил | Те же, плюс черный и фиолетовый |
| 12 жил | Те же, плюс салатовый и оранжевый |
| 14 жил | Те же, плюс бело-коричневый и бело-зелёный |
| 16 жил | Те же, плюс бело-жёлтый и бело-фиолетовый |
| 18 жил | Те же, плюс светло-розовый и бело-синий |
| 20 жил | Те же, плюс светло-красный и бело-чёрный |
Цветовая маркировка изолированных жил в кабеле парной скрутки
| Число пар в кабеле | Цвет изоляции жил в парах |
|---|---|
| 1 пара | Белый — синий * |
| 2 пары | Те же, плюс белый — оранжевый |
| 4 пары | Те же, плюс белый — зелёный и коричневый — белый |
* Допускается в двухжильном (однопарном) кабеле другая комбинация цветов при условии, что все изолированные жилы должны отличаться друг от друга по цвету.
Данные по массе и объёму являются справочными и могут отличаться от фактических
Данные по массе и объёму являются справочными и могут отличаться от фактических
