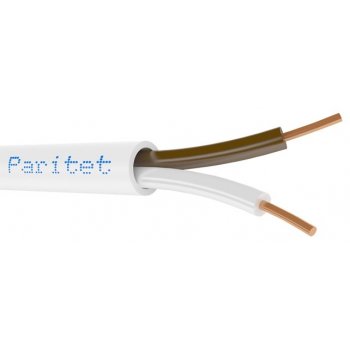

КСПВ 2х0,5 Паритет Кабель с однопроволочными 2 жилами
Купить по клубной цене
- Безналичная оплата по счету
- Оплата при получении
- Оплата картой при оформлении заказа
- Описание
- Характеристики
- Доставка
- Документация
- Отзывы
- Консультация
Кабель с однопроволочными 2 жилами, D-внешний = 3,1 мм, D-жил = 0,5 мм (500 м бухта)
Технические характеристики КСПВ 2х0,5:
| Число жил и диаметр, мм | 2х0.5 |
| Электрическое сопротивление жилы на длине 1 км, Ом, не более | 94 |
| Электрическое сопротивление изоляции проводов на длине 1 км, МОм, не менее | 6500 |
| Диапазон рабочих температур, °С | -40…+60 |
| Количество кабеля в бухте, м | 500 |
| Размеры кабеля, мм | 2.3х3.0 |
| Масса, не более, кг | 9.5 |
Характеристики КСПВ 2х0,5:
- Тип кабеля: КСПВ
- Безгалогенный: Нет
- Кол-во жил: 2
- Кол-во пар: Нет
- Материал жилы: Медь
- Материал изоляции: Полиэтилен
- Материал наружной оболочки: ПВХ
- Наличие экрана: Нет
- Не распространяющий горение: Нет
- Огнестойкий: Нет
- С низким дымо- газовыделением: Нет
- С низкой токсичностью продуктов горения: Нет
- Сечение токопроводящей жилы: 0.5
- Тип центральной жилы: однопроволочный
- Цвет внешней оболочки: белый
Задайте вопрос специалисту о КСПВ 2х0,5 Паритет Кабель с однопроволочными 2 жилами
Источник
Кабель
Кабель КСПВ 2х0,5 (Паритет) (102731) 200м
Кабель КСПВ 2х0,50 мм для сигнализации
Кабель общая скрутки КСПВ 2х0,50 имеет 2 жил диаметром 0,5мм (сечением 0,2 мм.кв.). Предназначен для внутренней стационарной прокладки относительной влажности воздуха до 98% при температуре до 35С
НАЗНАЧЕНИЕ:
Для систем сигнализации, контроля доступа, управления, сбора данных.
Напряжение: до 250 В переменного тока (диаметр жил 0,40-0,64 или сечение 0,12-0,35 мм2) и до 300 В переменного тока (диаметр жил 0,80-1,78 или сечение 0,50-1,00 мм2) частотой 10 кГц.
КОНСТРУКЦИЯ
Токопроводящая жила – медная однопроволочная
Изоляция — сплошной полиэтилен
Сердечник — общая скрутка
Оболочка — ПВХ пластикат
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
Количество жил: 2
Диаметр жилы: 0,5 мм
Число и диаметр проволок 1х0,50
Сечение жилы: 0.2 мм2
Диаметр по изоляции: 0.95 мм
Диаметр кабеля: 2,2х2,9 мм
Масса 1 км кабеля: 9.4 кг
Объем горючей массы: 4.5 л/км
Объем 1 км кабеля: 0.0138 м3
Бухтовка: 200 м
Тип упаковки: Бухта
Кабель Кабель КСПВ 2х0,5 (Паритет) (102731) 200м производства компании Паритет по цене 7,37 RUB (6,99 RUB для оптовых поставок) с быстрой доставкой по Москве и в любой город России от интернет-магазина Сатро-Паладин. У нас вы можете прочитать подробное описание, посмотреть технические характеристики и найти сертификаты и ознакомиться с реальными отзывами покупателей. Не нашли подходящую модель, отправьте заявку на подбор похожих товаров. Мы производим не только поставку, но и монтаж, разработку проекта и сервисное обслуживание.
Источник
Паритет КСПВ 2х0,5 (200м) бухта 200м
Количество жил, шт.
Кабель общей скрутки КСПВ 2х0,50 мм (200м) имеет 2 жилы диаметром 0,5мм (сечением 0,2 мм.кв.). Предназначен для внутренней стационарной прокладки относительной влажности воздуха до 98% при температуре до 35С.
Для систем сигнализации, контроля доступа, управления, сбора данных.
Напряжение: до 145 В переменного тока (диаметр жил 0,40-0,64 или сечение 0,12-0,35 мм2) и до 300 В переменного тока (диаметр жил 0,80-1,78 или сечение 0,50-1,00 мм2) частотой 10 кГц.
Конструкция
- Единица измерения: 200 м
- Габариты (мм): 300x300x50
- Масса (кг): 1.91
| Сечение, кв. мм | 0.5 |
| Количество жил, шт. | 2 |
| Вид кабеля | для связи и сигнализации |
| Материал жилы | медь |
| Огнестойкость | Нет |
| Гост | Нет |
| Длина, м | 200 |
| Тип кабельного изделия | кабель |
Индуктивность рабочей цепи «жила-жила» на 1 км в зависимости от числа жил в кабелях общей скрутки
Индуктивность, мГн, не более: 0.90
Источник
КабельКСПВ 2х0,50 мм (200м) для сигнализации
Сертификаты:
Соответствие ТР ТС 004/2011
Назначение:
Конструкция
Токопроводящая жила – медная однопроволочная
Изоляция — сплошной полиэтилен
Сердечник — общая скрутка
Оболочка — ПВХ пластикат
Требования пожарной безопасности
К кабелям не предъявляются требования по пожарной безопасности. Класс О2.8.2.5.4 по ГОСТ 31565-2012.
Конструктивные параметры
Диаметр жилы, мм
Число и диаметр проволок
Сечение жилы, мм 2
Диаметр по изоляции, мм
Диаметр кабеля, мм
Масса 1 км кабеля*, кг
Объем горючей массы, л/км
Объем 1 км кабеля*, м 3
*Данные по массе брутто и объему справочные и могут отличаться от фактических
Электрические характеристики кабелей в зависимости от диаметра жил:
| Параметр | 0,40 мм | 0,50 мм | 0,64 мм | 0,80 мм |
|---|---|---|---|---|
| Электрическое сопротивление токопроводящей жилы постоянному току на 1 км, МОм, не более | 148 | 95 | 58 | 36 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у неэкранированных кабелей общей скрутки) | 60 | 60 | 60 | 60 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у неэкранированных кабелей парной скрутки) | 110 | 110 | 110 | 110 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у экранированных кабелей общей скрутки) | 80 | 80 | 80 | 80 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у экранированных кабелей парной скрутки), для однопарных кабелей | 120 | 120 | 120 | 120 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у экранированных кабелей парной скрутки), для двухпарных кабелей | 80 | 80 | 80 | 80 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-экран» у экранированных кабелей общей скрутки) | 120 | 120 | 120 | 120 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-экран» у экранированных кабелей парной скрутки), для однопарных кабелей | 180 | 180 | 180 | 180 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-экран» у экранированных кабелей парной скрутки), для двухпарных кабелей | 120 | 120 | 120 | 120 |
Индуктивность рабочей цепи «жила-жила» на 1 км в зависимости от числа жил в кабелях общей скрутки
| Параметр | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|
| Индуктивность, мГн, не более | 0.90 | 0.95 | 1 | 1.10 | 1.20 | 1.20 | 1.25 | 1.30 | 1.30 | 1.35 |
Индуктивность рабочей цепи «жила-жила» на 1 км в кабелях парной скрутки не более 0,90 мГн
Электрическое сопротивление изоляции токопроводящей жилы на 1 км — не менее 6500 МОм
Все значения приведены с пересчетом на температуру 20°С
Условия эксплуатации
- Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
- Минимальная рабочая температура – -50°С.
- Максимальная рабочая температура – 70°С.
- Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
- Срок службы кабеля – 30 лет
Условия монтажа
- Минимальный радиус изгиба – 8 наружных диаметров кабеля.
- Минимальная температура прокладки – -15°С.
Цветовая маркировка изолированных жил в кабеле общей скрутки
| Число жил в кабеле | Цвет изоляции |
|---|---|
| 2 жилы | Белый и коричневый * |
| 4 жилы | Те же, плюс жёлтый и зелёный |
| 6 жил | Те же, плюс серый и розовый |
| 8 жил | Те же, плюс синий и красный |
| 10 жил | Те же, плюс черный и фиолетовый |
| 12 жил | Те же, плюс салатовый и оранжевый |
| 14 жил | Те же, плюс бело-коричневый и бело-зелёный |
| 16 жил | Те же, плюс бело-жёлтый и бело-фиолетовый |
| 18 жил | Те же, плюс светло-розовый и бело-синий |
| 20 жил | Те же, плюс светло-красный и бело-чёрный |
Цветовая маркировка изолированных жил в кабеле парной скрутки
| Число пар в кабеле | Цвет изоляции жил в парах |
|---|---|
| 1 пара | Белый — синий * |
| 2 пары | Те же, плюс белый — оранжевый |
| 4 пары | Те же, плюс белый — зелёный и коричневый — белый |
* Допускается в двухжильном (однопарном) кабеле другая комбинация цветов при условии, что все изолированные жилы должны отличаться друг от друга по цвету.
Источник
Сигнальные кабели КСПВ и КСПЭВ для охранных сигнализаций и телекоммуникации. ТУ 3581-001-39793330-2000
Сертификаты:
Соответствие ТР ТС 004/2011
Назначение:
Конструкция
Токопроводящая жила — медная однопроволочная
Изоляция — сплошной полиэтилен
Сердечник — парная или общая скрутка
Экран КСПЭВ — общий из алюмополимерной ленты с контактным проводником из лужёной меди
Оболочка — ПВХ пластикат
Требования пожарной безопасности
К кабелям не предъявляются требования по пожарной безопасности. Класс О2.8.2.5.4 по ГОСТ 31565-2012.
Низкая токсичность продуктов горения и тления кабеля – более 120 г/м 3 .
Низкая коррозионная активность.
| Маркоразмер | Число и диаметр проволок | Сечение ТПЖ |
|---|
Данные по массе брутто и объёму справочные и могут отличаться от фактических
л/км
Электрические характеристики кабелей в зависимости от диаметра жил:
| Параметр | 0,40 мм | 0,50 мм | 0,64 мм | 0,80 мм |
|---|---|---|---|---|
| Электрическое сопротивление токопроводящей жилы постоянному току на 1 км, МОм, не более | 148 | 95 | 58 | 36 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у неэкранированных кабелей общей скрутки) | 60 | 60 | 60 | 60 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у неэкранированных кабелей парной скрутки) | 110 | 110 | 110 | 110 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у экранированных кабелей общей скрутки) | 80 | 80 | 80 | 80 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у экранированных кабелей парной скрутки), для однопарных кабелей | 120 | 120 | 120 | 120 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-жила» у экранированных кабелей парной скрутки), для двухпарных кабелей | 80 | 80 | 80 | 80 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-экран» у экранированных кабелей общей скрутки) | 120 | 120 | 120 | 120 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-экран» у экранированных кабелей парной скрутки), для однопарных кабелей | 180 | 180 | 180 | 180 |
| Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи «жила-экран» у экранированных кабелей парной скрутки), для двухпарных кабелей | 120 | 120 | 120 | 120 |
Индуктивность рабочей цепи «жила-жила» на 1 км в зависимости от числа жил в кабелях общей скрутки
| Параметр | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|
| Индуктивность, мГн, не более | 0.90 | 0.95 | 1 | 1.10 | 1.20 | 1.20 | 1.25 | 1.30 | 1.30 | 1.35 |
Индуктивность рабочей цепи «жила-жила» на 1 км в кабелях парной скрутки не более 0,90 мГн
Электрическое сопротивление изоляции токопроводящей жилы на 1 км — не менее 6500 МОм
Все значения приведены с пересчетом на температуру 20°С
Условия эксплуатации
- Климатическое исполнение по ГОСТ 15150-69 УХЛ, категории размещения 2-4
- Минимальная рабочая температура — минус 50°С
- Максимальная рабочая температура — плюс 70°С.
- Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
- Срок службы — 30 лет
Условия монтажа
- Минимальная температура прокладки — минус 15°С
- Минимальный радиус изгиба — 10 наружных диаметров кабеля.
Цветовая маркировка изолированных жил в кабеле общей скрутки
| Число жил в кабеле | Цвет изоляции |
|---|---|
| 2 жилы | Белый и коричневый * |
| 4 жилы | Те же, плюс жёлтый и зелёный |
| 6 жил | Те же, плюс серый и розовый |
| 8 жил | Те же, плюс синий и красный |
| 10 жил | Те же, плюс черный и фиолетовый |
| 12 жил | Те же, плюс салатовый и оранжевый |
| 14 жил | Те же, плюс бело-коричневый и бело-зелёный |
| 16 жил | Те же, плюс бело-жёлтый и бело-фиолетовый |
| 18 жил | Те же, плюс светло-розовый и бело-синий |
| 20 жил | Те же, плюс светло-красный и бело-чёрный |
Цветовая маркировка изолированных жил в кабеле парной скрутки
| Число пар в кабеле | Цвет изоляции жил в парах |
|---|---|
| 1 пара | Белый — синий * |
| 2 пары | Те же, плюс белый — оранжевый |
| 4 пары | Те же, плюс белый — зелёный и коричневый — белый |
* Допускается в двухжильном (однопарном) кабеле другая комбинация цветов при условии, что все изолированные жилы должны отличаться друг от друга по цвету.
Данные по массе и объёму являются справочными и могут отличаться от фактических
Данные по массе и объёму являются справочными и могут отличаться от фактических
