Кабель кпсэнг frls 1х2х0 5 пожарный сертификат

КПСЭнг(А)-FRLS

 Сертификаты

Кабели огнестойкие для систем пожарной сигнализации не распространяющие горение, с изоляцией из кремнийорганической резины и оболочкой из поливинилхлоридного пластиката не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Кабели огнестойкие, предназначены для групповой стационарной прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других важных системах жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара.

Кабели обладают пониженным дымо- и газовыделением. Эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.

КОНСТРУКЦИЯ КАБЕЛЯ

1. Медная токопроводящая жила 1 класса гибкости по ГОСТ 22483
2. Изоляция из огнестойкой кремнийорганической резины. Изоляция плотно прилегает к токопроводящей жиле и отделяется от неё без повреждения. Изолированные жилы кабелей имеют отличительную расцветку.
3. Экран из алюмолавсановой ленты и с контактным проводником из медной луженой проволоки.
4. Наружная оболочка из поливинилхлоридного пластиката не распространяющие горение с пониженным дымо- и газовыделением.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• диапазон температуры при эксплуатации кабеля от -40 °С до +70°С
• прокладка и монтаж кабеля без предварительного подогрева не ниже -15°С;
• минимальный радиус изгиба кабеля не менее 10 наружных диаметров кабеля

КПСЭнг(А)-FRLS ТУ 27.32.13-028-45310838-2020 класс П1б.1.2.2.2 ГОСТ 31565-2012 ИВКЗ РФ ЕАС д.м.г № партии

Офис в Иванове: 153000, г. Иваново, ул. Парижской коммуны, д. 3А, офис 317. Офис в Санкт-Петербурге: 190005, Санкт-Петербург, 6-я Красноармейская улица, д. 5-7 Производство:
153043, г. Иваново, ул. Калашникова, д.28Д,

Источник

Сертификаты на выпускаемую продукцию

Огнестойкая кабельная линия «АвангардЛайн»

С-RU.ПБ57.В.03579

«Авангард»
«ДКС»
«ГЕФЕСТ»
«МЕТА»
«ПРОМРУКАВ»
«ЭКОПЛАСТ»

Огнестойкая кабельная линия «Авангардлайн-IEK»

НСПОПБ.RU.ЭО.ПР007.Н.00181

«Авангард»
«IEK»

Огнестойкий кабель КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF

RU C-RU.АД77.В.00670

НСОПБ

ЮАБ0.RU.ЭО.ПР.067.Н.00202

КПСнг(А)-FRLS, КПСЭнг(А)-FRLS,
КПCСнг(А)-FRLS, КПСЭCнг(А)-FRLS,
КПСнг(А)-FRHF, КПСЭнг(А)-FRHF,
КПСCнг(А)-FRHF, КПСЭCнг(А)-FRHF

Кабель с низкой токсичностью продуктов горения КПСнг(А)-FRLS LTx, КПСЭнг(А)-FRLS LTx

RU C-RU.АД77.В.00673

КПСнг(А)-FRLS LTx, КПСЭнг(А)-FRLS LTx

НСОПБ.RU.ЭО.ПР007.Н.00232

КПСнг(А)-FRLS LTx, КПСЭнг(А)-FRLS LTx

Кабель не распространяющий горение КПСВВнг(А)-LS, КПСВЭВнг(А)-LS

RU C-RU.АД77.В.00672

Огнестойкий кабель КПКВнг(А)-FRLS, КПКЭВнг(А)-FRLS, КПКВнг(А)-FRHF, КПКЭВнг(А)-FRHF

RU C-RU.АД77.В.00671

НСОПБ ЮАБ0.RU.ЭО.ПР.067.Н.00199

КПКВнг(А)-FRLS, КПКЭВнг(А)-FRLS

Силовой кабель ВВГнг(А)-LS, ВВГЭнг(А)-LS, ВВГ-Пнг(А)-LS, ВВГЭ-Пнг(А)-LS, ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS, ВВГ-Пнг(А)-FRLS, ВВГЭ-Пнг(А)-FRLS

RU C-RU.АД77.В.00686

ВВГнг(А)-LS, ВВГЭнг(А)-LS, ВВГ-Пнг(А)-LS, ВВГЭ-Пнг(А)-LS, ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS, ВВГ-Пнг(А)-FRLS, ВВГЭ-Пнг(А)-FRLS, ППГнг(А)-HF, ППГЭнг(А)-HF, ППГ-Пнг(А)-HF, ППГЭ-Пнг(А)-HF, ППГнг(А)-FRHF, ППГЭнг(А)-FRHF, ППГ-Пнг(А)-FRHF, ППГЭ-Пнг(А)-FRHF

НСОПБ ЮАБ0.RU.ЭО.ПР.067.Н.00200

ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS, ВВГ-Пнг(А)-FRLS, ВВГЭ-Пнг(А)-FRLS, ППГнг(А)-HF, ППГЭнг(А)-HF, ППГ-Пнг(А)-HF, ППГЭ-Пнг(А)-HF, ППГнг(А)-FRHF, ППГЭнг(А)-FRHF, ППГ-Пнг(А)-FRHF, ППГЭ-Пнг(А)-FRHF

Силовой кабель с низкой токсичностью продуктов горения ВВГнг(А)-LSLTx, ВВГЭнг(А)-LSLTx, ВВГ-Пнг(А)-LSLTx, ВВГ-ПЭнг(А)-LSLTx, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ВВГ-Пнг(А)-FRLSLTx, ВВГ-ПЭнг(А)-FRLSLTx

RU C-RU.АД77.В.00919

ВВГнг(А)-LSLTx, ВВГЭнг(А)-LSLTx, ВВГ-Пнг(А)-LSLTx, ВВГ-ПЭнг(А)-LSLTx, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ВВГ-Пнг(А)-FRLSLTx, ВВГ-ПЭнг(А)-FRLSLTx

НСОПБ ЮАБ0.RU.ЭО.ПР.067.Н.00201

ВВГнг(А)-LSLTx, ВВГЭнг(А)-LSLTx, ВВГ-Пнг(А)-LSLTx, ВВГ-ПЭнг(А)-LSLTx, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ВВГ-Пнг(А)-FRLSLTx, ВВГ-ПЭнг(А)-FRLSLTx

Кабель с низкой токсичностью продуктов горения КПСВВнг(А)-LSLTx, КПСВЭВнг(А)-LSLTx

С-RU.ПБ57.В.03671

КПСВВнг(А)-LSLTx, КПСВЭВнг(А)-LSLTx

RU C-RU.АВ24.В.05804

Источник

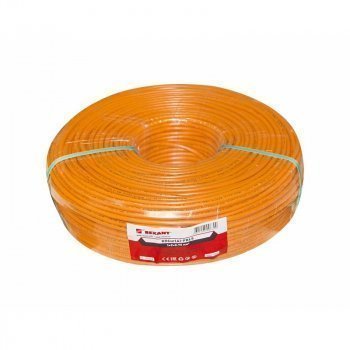

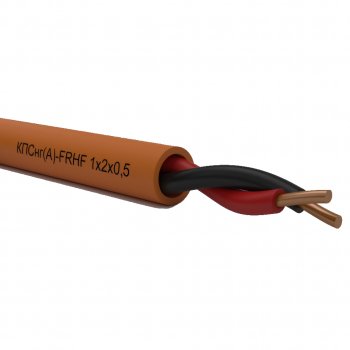

КПСнг(А)-FRLS 1x2x0,5 огнестойкий кабель монтажный для ОПС и СОУЭ

Купить по клубной цене

• Безналичная оплата по счету
• Оплата при получении
• Оплата картой при оформлении заказа

• Описание
• Характеристики
• Доставка
• Документация
• Отзывы
• Консультация

Кабель с низким показателем дымо.-газовыделения. Изоляция из огнестойкой керамообразующейся резины. Оболочка из поливинилхлоридного пластиката пониженной пожароопасности c низким дымо- и газовыделением, напряжение до 300В, цвет оранжевый. 1 пара симметричной парной скрутки с однопроволочными медными жилами сечением 0.5 кв.мм.

КПСнг FLRS 1х2х0,5 кабель негорючий

Кабели симметричные, парной скрутки, огнестойкие, предназначены для групповой стационарной прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других важных системах жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Кабели КПСнг-FRLS обладают пониженным дымо- и газовыделением. Эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Могут использоваться на атомных станциях, в системах класса безопасности 2–4, вне гермозоны.

Пары с однопроволочными медными жилами сечением от 0,2 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины в оболочке из ПВХ пластиката пониженной пожароопасности с низким дымо- и газовыделением. Оболочка оранжевого цвета. Производятся серийно в одно-, двухпарном исполнении, при заказе могут изготавливаться с числом пар до 40, в зависимости от сечения жил.

Источник

КПСЭнг(А)-FRLS Nx2xS

Кабели КПСЭнг(А)-FRLS могут быть изготовлены с другими размерами, предусмотренными ТУ.

Вы можете купить кабель КПСЭнг(А)-FRLS Nx2xS, оформив заказ на вкладке маркоразмеры.

• Огнестойкий
• С пониженным дымо- и газовыделением
• Групповой прокладки
• С общим экраном

КПСЭнг(А)-FRLS Nx2xS — кабели симметричные для систем охраны и противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо- и газовыделением

Назначение

• Для групповой стационарной прокладки
• Для систем охранно-пожарной сигнализации и СОУЭ
• Для систем управления
• Для объектов повышенной пожарной опасности
• Для промышленных предприятий, офисных помещений, высотных зданий

Кабели КПСЭнг(А)-FRLS допускается использовать

• Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
• На атомных станциях, в системах класса безопасности 2–4 (вне гермозоны)

Минимальный срок службы

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7×D_H

Диапазон температур, °С

эксплуатация: от –50 до +70

монтаж: от –10 до +50

* D_H — наружный размер кабеля

Конструкция

Количество пар

Сечение жил

Изоляция

Скрутка

Экран

Оболочка

Гарантийный срок эксплуатации

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КПСЭнг(А)-FRLS по ГОСТ 31565 — 2012 П1б.1.2.2.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм 2
	0,2	0,35	0,5	0,75	1	1,5	2,5
1	5,4	6	6,4	6,7	7,2	7,7	8,7
2	8,4	9,7	10,4	11,1	12,1	13,1	15,9
3	8,9	10,3	11	11,7	12,8	14,7	16,8
4	9,2	10,7	11,5	12,4	14,4	15,6	18
5	10	11,7	12,6	14,4	15,7	17,1	19,8
6	10,9	12,8	14,6	15,6	17,1	18,6	21,6
7	10,9	12,8	14,6	15,6	17,1	18,6	21,6
8	11,7	14,6	15,7	16,9	18,5	20,2	23,5
9	12,9	16	17,2	18,5	20,4	22,2	27,1
10	14,5	17,1	18,4	19,8	21,8	23,8	29
12	14,9	17,6	18,9	20,4	22,5	25,8	29,9
16	16,5	19,5	21	22,7	26,3	28,6	33,3
20	18,2	21,6	23,3	26,4	29	31,7	37
24	20,2	25,2	27,2	29,3	32,3	35,3	42,3
28	21,4	26,7	28,7	31	34,2	37,4	44,8
32	22,2	27,7	29,8	32,2	35,6	38,9	46,6
36	23	28,7	31	33,5	37	41,5	48,5
40	23,9	29,8	32,1	34,7	38,4	43	50,3

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм 2
	0,2	0,35	0,5	0,75	1	1,5	2,5
1	37,7	46,4	51,6	59,7	68,8	81,9	109,6
2	67,6	85,5	96,5	111,6	130,4	187,5	248,4
3	81	102,6	116,6	138	192,8	232,3	316,1
4	90,5	119,9	138,4	195,1	229,6	282,3	387,9
5	105,5	141,1	193,2	230,6	273,2	335,7	465,2
6	120,7	193,3	221,3	265,2	315,5	389,5	543
7	130	207,8	241,3	288,8	345,5	429,8	604,9
8	173,6	233,4	269,5	323,5	387,7	483,6	682,7
9	193,4	260,5	301,2	361,9	434,1	620,1	855,7
10	212,4	284,6	329,5	396,6	476,4	679,3	939,9
12	235,1	318,4	370,6	449,3	622,1	769,4	1 074,9
16	287,1	393,9	461,4	645,2	773,6	965,3	1 363,4
20	340,4	549,7	638	770,6	928	1 164,4	1 655,6
24	396,4	638,9	743,6	901,2	1 088,1	1 369,8	2 073,8
28	524,4	715,2	835,2	1 016,8	1 231,5	1 665,7	2 359,2
32	572,5	786,1	921,1	1 126,1	1 368	1 849,6	2 633,5
36	621,1	857,5	1 007,5	1 236	1 613,5	2 034,3	2 908,8
40	669,6	929	1 093,9	1 345,8	1 754,8	2 218,9	3 184,1

Электрические параметры

Рабочее напряжение переменного тока частотой 50 Гц, не более 300 В

Электрическое сопротивление изоляции жил при 20 °C, не менее 100 МОмxкм

Электрические параметры	Номинальное сечение жил S, мм 2
	0,2	0,35	0,5	0,75	1,0	1,5	2,5
Эл.сопр. жилы постоян. току при 20 °C, не более, не более, Ом/км	96,0	63,0	37,4	25,5	18,8	12,6	8,0
Электрическая емкость, не более, нФ/км	70	75	80	85	90	95	100
Коэф. затухания на частоте 1 кГц при 20 °C, не более, дБ/км	2,00	1,50	1,30	1,20	0,95	0,70	0,50

Техсправка по пожарной нагрузке

Объем горючей массы полимерных материалов в кабеле, л×10 -3 /м

Источник
