Кабель конкорд 3х1 5 вес

Кабель КГтп 3х1,5

Номинальное переменное напряжение	0,66 кВ
Количество жил	3 жилы
Сечение размер	1,5 мм 2

Ваша заявка на кабель КГтп 3х1,5 успешно отправлена. Представитель компании «Эксперт-Кабель» свяжется с вами в ближайшее время!

Технические характеристики КГтп 3*1,5

Вес кабеля КГтп 3х1,5

Теоретический вес 1 километра КГтп 3х1,5: 140,00 килограмм

Вес кабеля зависит от ТУ конкретного завода-производителя, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.

Кабели должны быть намотаны на барабаны.

Таблица намотки кабеля на барабан

№ Барабана		8	8а	8б	10	12	12а	14	16а	17	18	20	22
Длина (м)		400	750	950	1800	3000	4250	5850	—	—	—	—	—

Диаметр кабеля КГтп 3х1,5

Наружный диаметр кабеля КГтп 3х1,5: 9,8 миллиметров

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики КГтп 3х1,5

Токовая нагрузка КГтп 3х1,5

Длительно-допустимые токовые нагрузки

Мощность КГтп 3х1,5

Максимальная мощность при прокладке:

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

• Переменный ток
• Температура окружающей среды 25 °C

Общие технические характеристики КГтп 3х1,5

Допустимые температуры нагрева токопроводящих жил кабеля:

Расшифровка КГтп 3х1,5

площадь поперечного сечения силовой жилы (мм 2 ).

КГтп-Т 3х1,5 — тропическое исполнение (стойкость к воздействию плесневых грибов)>

Маркировка КГтп 3х1,5

Изолированные жилы кабелей должны иметь маркировку:

— расцветкой — в кабелях с числом жил от двух до пяти включительно;

— расцветкой или нумерацией — в кабелях с числом жил более пяти.

Маркировка расцветкой или цифрами должна быть стойкой, различимой и прочной. Напечатанные цифры должны быть четкими.

При маркировке расцветкой каждая изолированная жила должна быть одного цвета, кроме двухцветной жилы заземления, обозначенной комбинацией цветов зеленого и желтого. При наложении многослойной изоляции допускается расцветка только наружного слоя.

Изоляция нулевой жилы должна быть голубого цвета. Если нулевая жила отсутствует, голубой цвет можно применить для расцветки любой жилы.

Расцветка жил возможна в 2-х вариантах

Цвет жил: Зеленый-Желтый , Голубой , Коричневый

Источник

Кабель ВВГнг(А)-LS 3×1,5 (N,PE) ГОСТ 31996 (Конкорд)

• Артикул п1008
• Производитель Конкорд

Силовой кабель пониженной пожароопасности с тремя медными жилами сечением 1,5 мм2.
Применение кабеля ВВГнг-LS:
Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 Вольт и 1000 Вольт частоты 50 Гц.

Прокладывают ВВГнг-LS в сухих и влажных зданиях и сооружениях без ограничений разности уровней по трассе прокладки. Не рекомендуется прокладка кабеля в земле (траншеях).

Структура кабеля ВВГнг-LS:
1. Токопроводящая жила — медная (ВВГнг-LS) или алюминиевая (АВВГнг-LS), однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.

2. Изоляция — из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).

3. Скрутка — изолированные жилы двух-, трех-, четырехжильных кабелей скручены; двух- и трехжильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).

4. Внутренняя экструдированная оболочка — накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм.

5. Наружная оболочка — из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм2 допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается.

Расшифровка маркировки ВВГнг(А)-LS:
В — изоляция из ПВХ пластиката.

В — оболочка из ПВХ пластиката.

Г — без наружного покрова поверх оболочки.

Нг — изоляция и оболочка изготовлены из негорючего пластиката.

(А) — класс пожарной безопасности (не распространяет горение при прокладке в пучках) — ГОСТ Р МЭК 60332-3-22-2005.

LS — пониженное выделение дыма.

Технические характеристики:
— напряжение: 660 Вольт и 1000 Вольт

— переменный ток (частота): 50 Герц

— длительно допустимая температура на токопроводящей жиле: +70°С

— дипозон рабочих температур: от -50 до +50°С

— относительная владность воздуха (при температуре до +35°С): до 98%

Источник

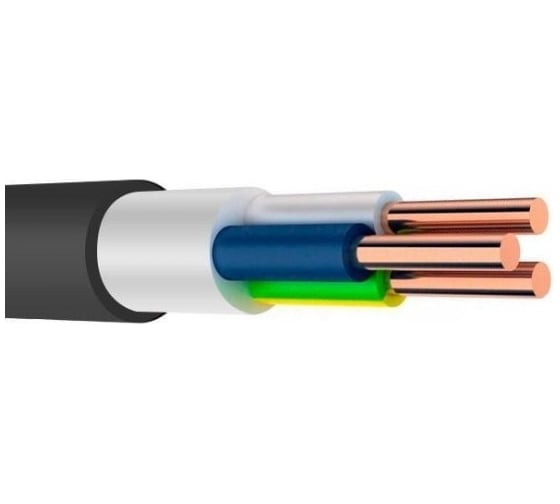

Силовой кабель Конкорд ВВГ нг-Ls, 3х1,5, 100 метров 00001246

• Номинальное напряжение: 660 В
• Материал: медь
• Упаковка: бухта
• Количество жил: 3 шт
• Сечение жилы кабеля: 1,5 мм²

Все характеристики

Спишите до 2740 р. бонусами Начислим 68 бонусов

• На складе: 19 шт.
• Самовывоз: 20 февраля, после 09:00, в 44 магазинах
• Курьером: 20 февраля, от 190 р.

Фото товара является условным, при выборе ориентируйтесь на технические характеристики.

Технические характеристики Конкорд ВВГ нг-Ls, 3х1,5, 100 метров 00001246

• *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Этот товар из подборок

• Россия — страна производства

Информация об упаковке

• Единица товара: Штука
• Вес, кг: 14,40
• Длина, мм: 350
• Ширина, мм: 350
• Высота, мм: 120

Документация

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Отзывы о кабеле Конкорд ВВГ нг-Ls, 3х1,5, 100 метров 00001246

Вопросы и ответы о кабеле Конкорд ВВГ нг-Ls, 3х1,5, 100 метров 00001246
