Кабель канал плит перекрытия

Большая Энциклопедия Нефти и Газа

Перекрытие — кабельный канал

Перекрытия кабельных каналов и двойных полов должны быть выполнены съемными плитами in несгораемых материалов в уровень с чистым иолом помещения. Масса отдельной плиты перекрытия должна быть не более 50 кг. [1]

Перекрытия кабельных каналов и двойных полов должны быть выполнены съемными плитами из несгораемых материалов в уровень с чистым полом помещения. Масса отдельной плиты перекрытия должна быть не более 50 кг. [2]

Перекрытия кабельных каналов и двойных полов должны быть выполнены съемными плитами из несгораемых материалов в уровень с чистым полом помещения. [3]

Перекрытия кабельных каналов должны быть выполнены из железобетона, металла или других материалов соответствующей огнестойкости и прочности в уровень с чистым полом помещения. Вес отдельной плиты перекрытия должен быть не более 40 — 50 кг. [4]

Перекрытия кабельных каналов должны быть выполнены из железобетона или других материалов соответствующей огнестойкости и прочности в уровень с чистым полом помещения. Масса отдельной плиты перекрытия должна быть не более 50 кг. [5]

Перекрытия кабельных каналов и двойных полов должны быть выполнены съемными плитами из несгораемых материалов в уровень с чистым полом помещения. [6]

Перекрытия кабельных каналов и двойных полов должны быть выполнены съемными плитами из несгораемых материалов в уровень с чистым полом помещения. Масса отдельной плиты перекрытия должна быть не более 50 кг. [7]

Допускается перекрытие кабельных каналов в распределительных устройствах и в производственных помещениях съемными несгораемыми плитами, а каналов, в которых прокладываются только контрольные кабели, деревянными плитами. В электромашинных помещениях каналы могут перекрываться рифленым железом, а в помещениях щитов управления с паркетными полами — деревянными щитами с паркетом. [9]

Установка грузоподъемной машины на перекрытиях кабельных каналов может производиться только с разрешения административно-технического персонала, ведующего объектом, на котором производится работа. [10]

При приемке строительной части ОРУ под монтаж проверяются основные размеры фундаментов, расположение фундаментных болтов, расположение закладных крепежных деталей, наличие и целость плит — перекрытий кабельных каналов , наличие в законченном виде водопровода и других предусмотренных проектом противопожарных устройств. [11]

При приемке проверяется соответствие сооружений проекту, а также требованиям ПУЭ и СНиП, в том числе: устройство дверей, люков, перегородок, отсеков, проходов для кабелей через перегородки и перекрытия; выполнение мероприятий по предотвращению попадания в сооружения технологических вод и масел, почвенных и ливневых вод; устройство дренажа, водосборников и оборудование дренажными механизмами; наличие съемных плит для перекрытия кабельных каналов ; наличие и правильность установки закладных частей для монтажа кабельных конструкций; выполнение вентиляции, противопожарных мероприятий. До начала прокладки кабелей должны быть закончены работы по монтажу постоянного освещения. [12]

Прочие отверстия и проемы в наружных стенах для предотвращения проникновения животных и птиц защищают сетками или решетками. Перекрытия кабельных каналов и двойных полов выполняют в виде съемных плит из несгораемых материалов в уровень с чистым полом помещения. Пересечение камер аппаратов и трансформаторов кабелями, относящимися к другим цепям, как правило, не допускается. [13]

Ремонт неисправных крышек, кожухов, ограждений и их запирающих устройств и перекрытий кабельных каналов . [14]

Передачу кабельных сооружений под монтаж оформляют специальными актами. При приемке проверяют: соответствие сооружений проекту; правильность разбивки трассы траншей, каналов, туннелей и блоков; ширину и глубину траншей; диаметр отверстий блоков и правильность их стыкования; наличие обрамлений и перекрытий кабельных каналов ; наличие люков и входов в кабельные туннели. В ходе приемки кабельных сооружений под монтаж проверяют: наличие постоянных или временных подъездных путей для подачи в монтажную зону материалов и конструк — ций; устройство монтажных проемов; установку закладных деталей. [15]

Источник

Плиты перекрытия каналов, лотков, теплотрасс (П, ПО, ПТ, ПД, ПТО, ПТУ, ПДУ), балки с. 3.006.1-2.87, с. 3.006.1-8

ООО «ПромЭнергоБетон» предлагает плиты перекрытия каналов, лотков, теплотрасс серий:

с.3.006.1-8 (ПТ, ПД, ПТО, ПТУ, ПДУ) .

У нас вы подберете плиты для перекрытия кабельных каналов, водоотводных и лотков для теплотрассы. Надежность наших изделий обеспечена производством в соответствии с ГОСТом и ТУ.

Оформить заказ и узнать стоимость плит перекрытия вы можете при помощи формы на сайте, или же по телефонам (343) 222-12-40, 222-12-41. Наши сотрудники проконсультируют Вас в выборе продукции и предложат удобные схемы совместного сотрудничества.

Маркировка плит по серии 3.006.1-2.87 имеет следующую структуру:

П — наименование элемента (плита)

15 — порядковый номер элемента

8 — величина равномерно распределенной эквивалентной нагрузки(тс/м 2 )

д — плита доборная (длина 740мм)

а — марка плиты с рабочей арматурой, расположенной в верхней зоне (применяется для устройства днищ каналов)

б — марка внутрицеховых каналов при заглублении верха перекрытия менее 0,3м.

Маркировка плит по серии 3.006.1-8 имеет следующую структуру:

ПТ — тип конструкции

300 — номинальная длина плиты вдоль канала в см.

150 — номинальная ширина плиты в см.

12 — высота(толщина) плиты в см.

6 — величина вертикально равномерно-распределенной эквивалентной нагрузки на верх канала(тс/м2)

Цены на продукцию

Источник

Плиты перекрытий каналов: технические характеристики, виды, применение

Плита перекрытия каналов – железобетонное изделие из силикатного/тяжелого бетона с обязательным армированием прочной сталью, находящейся в слегка натянутом, напряженном состоянии. Плиты выполняют из бетона различных марок, тип стальной обвязки также может отличаться, что напрямую влияет на стойкость к разным воздействиям, долговечность, прочность плиты.

Канальные плиты бывают разными и производятся в соответствии с условиями и особенностями эксплуатации. Как правило, данный тип ЖБИ применяют для прокладки подземных коммуникаций, поэтому они должны быть надежными, стойкими к агрессивной среде, влаге, способными сохранить свои свойства на протяжении длительного срока.

Плиты перекрытий каналов используются в составе сборных железобетонных лотковых конструкций с заглублением верха перекрытия до 6 метров либо без, под различные нагрузки. Допускается применять плиты в регионах с сейсмической активностью до 9 баллов, при наличии грунтовых вод, на просадочных почвах.

Лотки для инженерных сетей гарантируют нужный уровень герметичности, защиты внутренних коммуникаций. Панели кладут поверх лотка в качестве крышки либо под лоток в качестве основания. В любом случае, создается герметичная конструкция, способная обеспечить требуемый уровень защиты от давления грунтов и внешних негативных факторов.

Канальные плиты бывают разными и могут служить для создания оптимальных условий эксплуатации/обслуживания систем тепло-, водоснабжения, газа, канализации и т.д. Качество и характеристики плит нормируются по параметрам, указанным в ГОСТ 8020-90, проверяются в ходе испытаний, подтверждаются сертификатами.

Виды плит

Железобетонные плиты бывают разными как в плане конструкции и используемых в производстве материалов, так и по размеру, весу, другим параметрам. Поэтому прежде, чем выбирать то или иное изделие, необходимо тщательно изучить все характеристики.

• Пустотные – для межэтажных перекрытий (легкие и прочные, с прекрасной тепло- и звукоизоляцией)
• Ребристые – для возведения зданий промышленного назначения, а также гаражей, чердаков, складов и т.д.
• Монолитные – самые прочные, используются там, где есть увеличенные нагрузки

Плиты перекрытия канальные относятся к монолитному типу. В строительстве обычно используют канальные плиты серии КП, маркировка отображает такие параметры: марка изделия, ширина коллектора, тип элемента.

Требования к перекрытиям

Плиты перекрытия каналов используются для монтажа в тоннельных/канальных сооружениях с целью прокладки разного типа электрических, коммуникационных сетей, трубопроводов. Плиты и лотки составляют полностью изолированный и герметичный канал, который отвечает всем требованиям по прочности, жесткости, герметичности.

Элементы между собой надежно сваривают металлическими скобами, потом все стыки тщательно покрываются цементной смесью, мастикой, обеспечивающими паро- и гидроизоляцию.

Основная задача, которую выполняют плиты перекрытия каналов (вместе с лотками) – сохранение полной герметичности канала и гарантия защиты проложенных коммуникаций в сооружении от разрушения изоляции, механического повреждения, попадания вовнутрь грунтовых вод. Благодаря большому весу канальная плита плотно фиксируется на лотке (или под ним), любое смещение исключено.

Характеристики

Плиты перекрытия каналов (как и лотки теплотрасс, других коммуникаций) должны быть выполнены из бетона класса прочности как минимум В20, демонстрируют морозостойкость на уровне F300. В производстве плит используют лишь тяжелые бетоны марки минимум В22.5. Водонепроницаемость бетона находится на уровне W6.

Размеры и цены

Изделия выполняются прямоугольной формы, плоскими. Размеры и вес могут быть разными, в зависимости от проекта и требований. Но изделия обязательно должны совпадать по ширине с лотком канала, который покрывают (или под который прокладываются).

• Длина – 60-150 сантиметров
• Ширина – 40, 50 и 100 сантиметров
• Высота – 5-12 сантиметров

Если габариты не слишком большие, канальная плита вес предполагает от 29 до 460 килограммов. Монтаж некоторых даже возможно осуществить вручную. В соответствии с желанием и требованием заказчика допускается выполнение отверстия диаметром 70 сантиметров в плите для создания колодцев и люков (обычно отверстие располагается посредине либо смещается).

Так или иначе, приобретать бетонные плиты перекрытий лучше у проверенных производителей, которые гарантируют качество и соответствие всем требованиям по ГОСТу (что обязательно должно быть подтверждено соответствующими сертификатами). В Москве и регионах можно найти множество предложений от известных компаний, давно занимающихся производством данного типа продукции.

Изготовление

Канальные плиты перекрытия изготавливаются в соответствии с действующими СНИП. Изделия производят по рабочим чертежам, которые потом входят в альбомы и предоставляются производителям. Исходным сырьем для создания канальных плит выступает бетон класса прочности минимум М15 (но обычно выше). Армировочный каркас создают из сварных сеток из стали класса А-2, А-3, которые закладываются в тело плиты.

• Подготовка формы из металла – тщательное очищение от заливки предыдущего изделия, смазка специальным водоотталкивающим составом
• Сборка арматурного каркаса, надежная фиксация его в опалубке
• Замес бетона из компонентов, взятых в правильной пропорции, заливка раствора в форму
• Тщательное уплотнение раствора, формовка с использованием вибрационного оборудования – так удается предотвратить появление полостей воздуха
• Обработка бетонного монолита тепловыми пушками либо паром, полный процесс затвердевания бетона
• Извлечение готовой канальной плиты из опалубки

Далее готовая плита проходит все необходимые исследования на предмет анализа качества, отправляется в место складирования. Плиты можно укладывать в штабеля в процессе хранения, под каждым рядом располагая слой деревянных подкладок.

Применение

Плиты каналов ВП используются в качестве элемента сборных лотковых каналов/тоннелей, в качестве покрытия или основания. Подходят как для подземного (до 6 метров), так и для надземного монтажа инженерных сетей.

• Сохранение и защита содержимого канала от любых воздействий и повреждений, спровоцированных попаданием вовнутрь конструкции влаги, посторонних предметов, от актов вандализма и давления грунта.
• Обеспечение простого и легкого доступа к кабелям/трубам для обслуживания, проверки состояния, выполнения ремонта и т.д.

Благодаря таким свойствам данный тип изделий применяют в прокладке коммуникационных каналов даже в зонах с повышенной сейсмической активностью, высоким уровнем почвенных вод, в местах, где регулярно происходят резкие перепады температур.

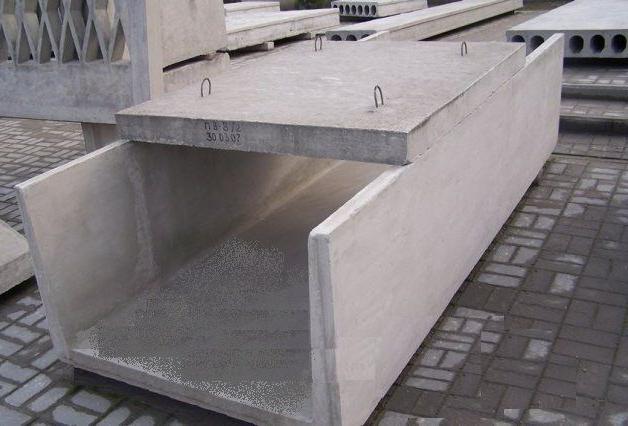

• Канал КЛ – обыкновенный железобетонный лоток со снимающейся верхней крышкой
• Канал КЛС – канал из верхнего и нижнего лотков, закрепленный швеллерами
• Канал КЛП – есть съемный верхний лоток, а также нижняя крышка

Сегодня канальные плиты применяются все чаще и активнее – их используют при прокладке теплотрасс, сооружении подземных паркингов, создании каналов телефонных линий, силовых кабель-каналов и т.д.

Произведенные по технологии и правильно выбранные в соответствии с поставленными задачами канальные плиты позволят смонтировать качественные и долговечные каналы, которые станут надежной защитой для коммуникаций.

Источник

Плиты для кабельных лотков (ПТ)

УСЛОВНОЕ ОБОЗНАЧЕНИЕ:
ПТ 75.30.6
ПТ – плита тоннельная
75 – длина
30 – ширина
6 – высота

Область применения:

•

ХАРАКТЕРИСТИКИ Плиты для кабельных лотков (ПТ):

Наименование	Размеры, мм			Масса, кг	Объём, м 3	Цена, руб
	Длина — l	Ширина — b	Высота — h
Плиты для кабельных лотков (ПТ)
ПТ 36.60.8	350	580	80	42	0,017	300
ПТ 75.30.6	740	300	60	38	0,015	200
ПТ 75.45.6	740	450	60	70	0,03	400
ПТ 75.60.8	740	580	80	85	0,034	600
ПТ 75.90.10	740	900	100	160	0,064	900
ПТ 75.120.12	740	1200	120	260	0,104	1400
ПТ 75.150.12	740	1500	120	330	0,132	1600
ПТ 75.150.14	740	1500	140	380	0,155	2200
ПТ 75.180.14	740	1800	140	450	0,186	2300
ПТ 75.180.16	740	1800	160	530	0,213	2600
ПТ 75.180.20	740	1800	200	650	0,266	3500
ПТ 75.210.14	740	2100	140	550	0,217	2700
ПТ 75.240.14	740	2400	140	630	0,25	3400
ПТ 300.90.10	3000	900	100	660	0,27	3500
ПТ 300.120.12	3000	1200	120	1050	0,432	5200
ПТ 300.150.12	3000	1500	120	1330	0,54	6500
ПТ 300.150.14	3000	1500	140	1550	0,63	7500
ПТ 300.180.14	2990	1780	140	1880	0,75	10150
ПТ 300.180.16	2990	1780	160	2130	0,85	10650
ПТ 300.180.20	2990	1780	200	2660	*	13300
ПТ 300.210.14	2990	2080	140	2180	0,87	11300
ПТ 300.240.14	2990	2380	140	2500	*	14500
ПТ 300.240.20	2990	2380	200	3400	*	18500

* На сайте может быть представлен не весь перечень продукции, подробную информацию, вам подскажут по телефонам +7 (495) 789-39-23 (Москва) или +7 (4872) 71-11-73 (Тула)

Крышки кабельного лотка в России и странах СНГ

Для создания перекрытия подземных систем каналов, особенно, таких как лотковые системы необходимо использовать крышки кабельного лотка. Компания «Технология» имеет большой опыт производства железобетонных изделий и широкую номенклатуру товара, в том числе большой выбор плиты кабельных каналов всех стандартных размеров.

Плиты кабельных лотков серия 3.006.1-2.87

Крышка кабельных лотков это изделие прямоугольной формы из железобетона, предназначенное для перекрытия камер, каналов, колодцев, линий, тоннелей и трасс, созданных из лотковых элементов. Плиты перекрытия кабельных каналов позволяют герметично закрыть лоток, исключают проникновение грунта или воды, защищают от механических повреждений, а в случае прокладки теплопровода плиты кабельные значительно уменьшают потери тепла.

Крышки кабельных линий рассчитаны выдерживать высокую нагрузку грунта и внешних воздействий, поэтому они выполняются из самого крепкого бетона и стальной арматуры. Для простоты монтажа и транспортировки плиты закрытия кабеля оборудуются четырьмя петлями. Размеры плит соответствуют распространенным размерам кабельных лотков и влияют на цену кабельной плиты. Совместно с лотками крышки для кабельных лотков создают надежную и эффективную трассу, которая прослужит много лет, не теряя своих эксплуатационных качеств.

Крышки кабельных лотков — купить в компании «Технология»

Грамотная установка плиты для защиты кабеля это залог долгой и исправной службы, но также важно правильно подобрать характеристики самих изделий. В этом вам помогут консультанты компании «Технология» – здесь вы можете купить плиты для кабельных лотков необходимого размера и получить ответы на все интересующие вопросы. Продукция компании заслужила признание на рынке своим качеством, полным соответствием требованиям ГОСТ и доступной ценой. Чтобы купить крышки кабельных лотков и колодцев по наилучшей цене, с доставкой на место установки звоните по телефонам +7 (495) 789-39-23 (Москва) или +7 (4872) 71-11-73 (Тула).
