Кабель канал 130×50мм metra 638082 legrand

Общие характеристики кабель каналов METRA установочный (для серии Mosaic)
Габариты кабель канала серии METRA (артикул и типоразмер) :
L638080 (85х50 мм), L638081 (100х50 мм), L638082 (130х50 мм), L638083 (160х50 мм).
Один каталожный номер для кабель-канала в сборе с крышкой.
Используются для прокладки слаботочных и силовых кабелей.
Монтаж в вертикальном и горизонтальном положениях.

Преимущества кабельных каналов Metra
Разработано совместно с монтажниками России
На этапе разработки новой серии были проведены тесты в 100 монтажных организациях России, учтены и
обработаны все пожелания по конструкции и монтажу, сбалансирован ассортимент аксессуаров.
Традиционное качество Legrand
Российское производство по технологиям и в соответствии со стандартами Группы Legrand (заводы Группы Legrand
в Ульяновске сертифицированы на соответствие стандарту качества ISO 9001), высокая квалификация инженеров и
технологов, пожаробезопасное и экологичное сырьё (ПВХ, не поддерживающий горение, не содержащий вредных
для здоровья примесей и на 100% подлежащий вторичной переработке).
Новая система кабельных каналов и мини-каналов Metra обладает целым рядом преимуществ:
— быстрый, привычный и у добный монтаж электроустановочных изделий
— надёжность фиксации суппортов и аксессуаров
— пластик не поддерживает горение и устойчив к воздействию ультрафиолета
— поверхность кабель-каналов и крышек защищена плёнкой
— эстетичный внешний вид любых конфигураций установки
— аксессуары, адаптированные к практическим требованиям специалистов по монтажу
Удобство монтаж а
Перфорация на обратной стороне кабельных каналов: упрощается крепеж к стене.
Привычный и удобный монтаж электроустановочных изделий Mosaic: без использования инструментов,
защелкиванием.
Защитная пленка: защищает поверхность кабель-каналов и крышек от загряз нений в процессе монтажа и
легко удаляется, когда монтаж закончен.
Эстетичный внешний вид.
Надежность фиксации суппортов.
Компактные суппорты.
Отсутствие щелей.
Суппорты с электроустановочными изделиями надежно фиксируются и не выпадают при выдергивании вилки из розетки.
Надежность фиксации аксессуаров на кабель-канале
Специальный адаптер для надежной фиксации углов.
Надежная фиксация на самоклеящейся основе тройников и соединений на стык.
Возможность дополнительной фиксации заглушки саморезом.

Совместимость с электроустановочными изделиями Mosaic
В кабель канал серии METRA можно установить практически любое изделие серии Mosaic — Legrand, Экопласт, Efapel и другие.
ЭУИ серии Mosaic известны во всем мире и зарекомендовали себя как надежные и максимально адаптированные для
установки в кабельные каналы.В кабельных каналах Metra имеется возможность использования более 200 функций программы Mosaic:

Технические характеристики кабельных каналов серии Metra в соответствии с EN50085-2-1

● Минимальная температура при хранении и транспортировке — 25С°

● Минимальная температура при монтаже и эксплуатации — 5С°

● Максимальная температура при монтаже и эксплуатации + 60С°

● Устойчивость к распространению огня — Не распространяет горение

● Электроизоляционная характеристика — Диэлектрик

● Степень защиты от проникновения твердых предме тов и воды- IP40

● Номинальный ток напряжения- 500В

● Защита от механический воздействий- I K 07

П роцесс изготовления кабельного канала LEGRAND METRA

Состоит из пяти стадий:

●экструзия (преобразование ПВХ из порошка в пластиковый профиль).

● инжекция (литье пластмасс под давлением).

●компрессия (прямое прессование пластмасс).

●сборка и упаковка .

Качество выпускаемой продукции кабель канала обусловлено тем что, за каждым работником закреплен уникальный номер на маркировке кабель канала .

Маркировка на продукции LEGRAND включает в себя

●Дату ●Время производства

Французская компания LEGRAND является мировым лидером в производстве электротехнической продукции, а так же информационных и электротехнических сетей. За последние годы Легранд расширила свой бизнес за счет приобретения компаний в более чем 60 странах. В 1993 г. РОССИЯ стала официальное представительство группы Legrand. В том же году открылось производственное подразделение «Летен». На сегодняшний день в России два завода по производству продукции LEGRAND в годе Дубна Московской области и в Ульяновске.

Источник

Кабель канал 130×50мм metra 638082 legrand

Оптовое сотрудничество

Электротовар 638082 Legrand METRA Кабель-канал 130×50 мм — это выгодный выбор, который наш интернет-магазин «77 Вольт» предлагает своим клиентам купить в Москве и МО по низкой цене, всего за 476,69 руб.!

Наши специалисты ответят на все интересующие вас вопросы. Мы стремимся к долгосрочному сотрудничеству и сделаем все, чтобы каждый покупатель смог подобрать необходимый ему электротовар. Товары, купленные у нас, обладают высоким качеством, поэтому мы уверены, что вы еще не раз обратитесь в наш интернет магазин. Позвоните или напишите нам, и мы примем вашу заявку.

Технические характеристики

Ширина — 130 миллиметров.

Длина — 2000 миллиметров.

Глубина — 50 миллиметров.

Наличие галогенов — Есть.

Количество встраиваемых разделительных перегородок — 1.

Защитная пленка — Да.

Прямоугольная конструкция — Да.

Верхняя часть поставляется совместно с продуктом — Да.

Монтажная перфорация в основании — Да.

С соединителем — Нет.

Количество верхних частей — 1Кабель-канал Metra (Legrand) — 130×50мм (с крышкой)

Кабельные каналы и мини-каналы серии Metra применяются в коммерческих, общественных и жилых зданиях для настенной прокладки кабелей и для организации рабочих мест. Обеспечивают быстрый и удобный монтаж, разделение питающих и информационных кабелей, а также возможность оперативного расширения рабочих мест при перепланировке.

638082 Legrand METRA Кабель-канал 130×50 мм – это продукция мирового специалиста по электрическим и информационным системам, купить которую предлагает интернет-магазин «77 Вольт».

Выбирайте подходящее оборудование, в том числе с артикулом 638082 в нашем каталоге, при необходимости воспользовавшись помощью квалифицированных консультантов «77 Вольт», и оформляйте покупку, не выходя из дома, с доставкой по всей России. Электротовар Legrand Накладка профиля 85×50 мм METRA и другие необходимые сопутствующие товары имеются в наличии в нашем каталоге. Мы предлагаем высокое качество по конкурентной стоимости – от 476.69.

638082 Legrand METRA Кабель-канал 130×50 мм разрабатывается на основе самых передовых научных достижений и соответствует высоким стандартам европейского качества.

Вся продукция марки Legrand имеет сертификаты на соответствие требованиям государственных стандартов.

Источник

LEGRAND 638082 Кабель-канал 130×50 мм METRA, с крышкой, белый, длина 2 м (цена за 1 м)

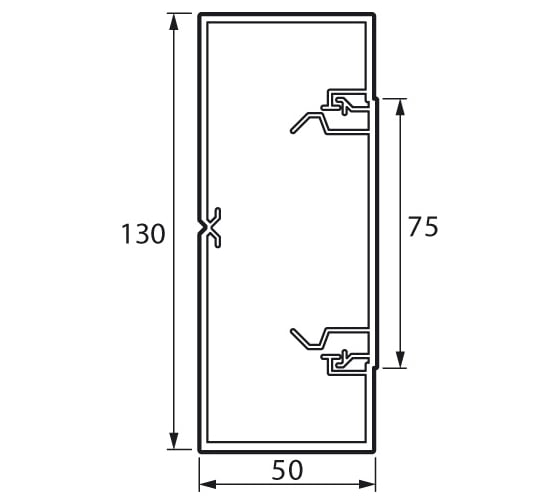

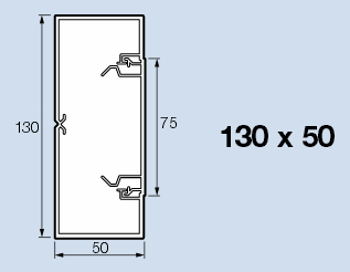

Профиль 130х50 мм
1 крышка шириной 75 мм
Длина 2 метра
Монтаж электроустановочных изделий:
— Серии Mosaic (стандарт 45 х 45 мм) при помощи суппортов на 2, 4 или 6 модулей
— Серий Valena, Etika, Celiane и других серий электроустановочных изделий с межвинтовым расстоянием 60 мм при помощи универсального суппорта

Кабельные каналы Metra

1. ОПИСАНИЕ
Система прокладки кабелей на основе кабельных каналов Metra обеспечивает:
— разделение, защиту и отвод кабелей электроустановки;
— широкий выбор профилей, отделочных и монтажных аксессуаров (заглушки, накладки на стык крышки, внутренние, внешние и плоские углы, отводы);
— традиционный монтаж электроустановочных изделий при помощи суппортов
— соответствие стандарту EN 50085-2-1 в части безопасности и технических характеристик;
— гибкость монтажа и эксплуатации:

4 типоразмера профилей в комплекте с крышками шириной 75 или 110 мм

— Подготовленные отверстия в основании профиля кабельных каналов для удобства крепежа к стене

Варианты крепления:
— дюбель для быстрого крепления (без резьбы и заостренного конца, кат. № 0 308 99),
— дюбель DLP для быстрого крепления (для гипсокартонных перегородок толщиной не менее 10 мм кат.№ 0 308 97),
— винты и гвозди.
Для резки профиля используется пила.

1. КАБЕЛЬНЫЕ КАНАЛЫ
1.1 ПРОФИЛИ В СБОРЕ С КРЫШКОЙ

1.2. РАЗДЕЛИТЕЛЬНАЯ ПЕРЕГОРОДКА КАТ. № 6 380 08

Длина — 2 м

Позволяет разделить силовые и информационные кабели (питающую сеть, телефонную, информационную)
Защелкивается внутри корпуса профиля
Позволяет выравнивать отрезки кабельных каналов между собой на стене
Количество метров в упаковке – 28.

2. АКСЕССУАРЫ
2.1 ВНУТРЕННИЙ УГОЛ КАТ. № 6 380 21/31/41/91

Регулируемый внутренний угол позволяет:
— выполнить соединение без углового распила профилей
— сохранить заявленную степень защиты
— улучшить внешний вид соединения

Диапазон регулирования угла от 80 до 120°

Защелкивается на профиле

2 типа внутренних углов:

Примечание: используйте специальный адаптер для профиля 85/100×50 при монтаже изменяемого угла.

2.2 ВНЕШНИЙ УГОЛ КАТ. № 6 380 22/32/42/92

Изменяемый внешний угол позволяет:
— выполнить соединение без углового распила профилей
— сохранить заявленную степень защиты
— улучшить внешний вид соединения

Диапазон регулирования внешнего угла от 60 до 120°

Защелкивается на профиле

2 типа внешних углов :

Примечание: используйте специальный адаптер для профиля 85/100×50 при монтаже изменяемого угла.

2.3 ПЛОСКИЙ УГОЛ КАТ. № 6 380 13/23/43/93

Плоский угол позволяет:
— выполнить соединение без углового распила профилей
— сохранить заявленную степень защиты
— сохранить разделение разных типов кабелей
— улучшить внешний вид, скрыв место соединения

Углы не регулируются (неизменяемый угол 90°)

Защелкивается на профиле

2 типа плоских углов:

2.4. Т-ОБРАЗНЫЙ ОТВОД КАТ. №. 6 380 24/34/44/94

Т-образный отвод позволяет:
— сохранить заявленную степень защиты
— улучшить внешний вид места соединения
Защелкивается на профиле

Т-образный отвод с клейкой основой для профилей шириной 130 и 160 мм

2.5. ТОРЦЕВАЯ ЗАГЛУШКА КАТ. № 6 380 25/35/45/95

Позволяет закрыть торец профиля и:
— сохранить заявленную степень защиты
— улучшить внешний вид, закрыв место распила профиля
— устанавливается справой или левой стороны профиля
Цвет белый
Заглушка вставляется в пазы профиля и при необходимости крепится винтами

2 типа заглушек:

2.6 НАКЛАДКА НА СТЫК КРЫШЕК КАТ. № 6 380 01/85

позволяет:
— соединить стык в стык две крышки кабельных каналов
— сохранить заявленную степень защиты
— улучшить внешний вид, скрыв место распила крышек
Защелкивается на крышке

2.7 НАКЛАДКА НА СТЫК ПРОФИЛЕЙ КАТ. № 6 380 26/36/46/96 позволяет:

— соединить стык в стык две крышки/профиля кабельных каналов
— сохранить заявленную степень защиты
— улучшить внешний вид, скрыв место распила крышек/профилей
Крепится к профилю с помощью двух наклеек.
Цвет белый

2 типа накладок:

3. СУППОРТЫ
3.1 УНИВЕРСАЛЬНЫЙ СУППОРТ КАТ. № 6 117 88
3.1.1 Используется для монтажа любых одноместных ЭУИ с межвинтовым расстоянием 60 мм (Etika, Valena и т.п.) в кабельный канал с крышкой 75 мм

Устанавливается с рамкой
Рамки могут располагаться стык в стык, также возможно использование с многоместными рамками.
Цвет серый
Количество штук в упаковке: 5

3.1.2 ОДНОМЕСТНАЯ ИЗОЛЯЦИОННАЯ КОРОБКА ДЛЯ ЭУИ С МЕЖВИНТОВЫМ РАССТОЯНИЕМ 60 ММ, КАТ. № 6 117 89

Позволяет изолировать ЭУИ, соединяется с суппортом кат. № 6 117 88

Цвет серый
Количество штук в упаковке: 5

3.2. СУППОРТЫ КАТ. № 6 380 02/03/04

Суппорты поставляются в комплекте с белыми рамками.
Цвет белый

Позволяют:
— монтировать 2/4/6-модульные электроустановочные изделия 45×45 в кабельные каналы с крышкой 75 мм,
— монтировать 2-модульные электроустановочные изделия 45х45 горизонтально или вертикально с использованием суппорта кат. № 6 380 02 (или только горизонтально при использовании других суппортов).

3.3. СУППОРТЫ КАТ. № 6 380 86/87/88

Суппорты поставляются в комплекте с белыми рамками.

Позволяют:
— монтировать 2/4/6-модульные электроустановочные изделия 45х45 в кабельные каналы с крышкой 110 мм,
— монтировать 2-модульные электроустановочные изделия 45х45 горизонтально или вертикально с использованием суппорта кат. № 6 380 86 (или только горизонтально при использовании других суппортов).

4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размер отверстий в основании профиля:

В основании профиля выполнены овальные отверстия, обеспечивающие возможность окончательной регулировки положения кабельного канала на стене.

При выполнении соединений проводников внутри кабельных каналов используйте клеммники “domino” в целях обеспечения минимальной степени защиты IP 20.

Вместимость кабельных каналов METRA:

Характеристики кабельных каналов в соответствии с требованиями стандарта EN 50085-2-1 *

Состав систем кабельных каналов (одна система на линию) по стандарту EN 50085-2-1:

* дополнительная информация предоставляется по запросу

5. ИСПОЛЬЗУЕМЫЕ МАТЕРИАЛЫ

Профили / крышки / перегородки =>ПВХ, соответствует Директиве RoHS* 1
Аксессуары => АБС-пластик, соответствует Директиве RoHS*

* 1 RoHS:
Ограничение использование некоторых опасных веществ в электрическом и электронном оборудовании (EEE).
