Кабельные каналы EKF-PLAST
Магистральные кабель каналы из ПВХ серии EKF-Plast применяются для прокладки слаботочных, силовых и информационных коммуникаций открытым способом. За счет отличных эксплуатационных характеристик и эстетичного внешнего вида кабельные каналы EKF-Plast могут быть установлены в зданиях любого назначения.
Кабель канал серии EKF-Plast удобно использовать для прокладки слаботочных линий по потолку помещения. Благодаря надежной конструкции крышки с двойным замком короб удерживает вес протягиваемых проводов даже при временном закрытии крышками отдельных участков. По окончании монтажа и затягивания магистральных линий кабельный канал закрывается без пропусков.
Поверхность, на которой монтируется короб, зачастую не является безупречно ровной. Кабельные каналы должны быть пластичны, чтобы обеспечивать его плотное прилегание к стене или потолку и при этом иметь достаточную общую жесткость, чтобы не провисать под тяжестью кабеля. Оптимальный баланс эластичности и жесткости стал возможен за счет точного соблюдения технологических процессов в процессе приготовления ПВХ массы.
Главным функциональным назначением кабельных каналов EKF-Plast является повышение безопасности эксплуатации электрических сетей. Короба изготовлены из пожаробезопасного материала, которые не поддерживает даже высокотемпературное горение. Если в результате короткого замыкания загорится изоляция кабеля, стенки кабель канала не позволят огню выйти за пределы короба.
При производстве материала для кабель каналов, выполненных в белом варианте исполнения, используются специальные присадки, которые увеличивают стойкость к УФ-излучению. За счет этого цвет пластмассового изделия не изменяется в процессе эксплуатации, даже если он постоянно находится на солнечном свете. Для производства цветных кабельных используется ламинирование поверхности крышки.
Правильное выполнение монтажа – обязательное условие безаварийной и надежной эксплуатации уложенных в кабель канал инженерных сетей. Необходимо учитывать, что слаботочный и силовой кабель не должны быть уложены в один и тот же короб.
Для прокладки сложных трасс компания EKF предлагает использовать различные модели внутренних и наружных углов, а также поворотов. Использование таких аксессуаров поможет быстро и легко установить кабельные каналы практически по любому проекту.
Габариты (ширина, высота, длинна), мм
Толщина стенок кабельного канала, мм
Полезное сечение S, мм2
Кабель канал белый 12х12
Кабель канал белый 15х10
Кабель канал белый 16х16
Кабель канал белый 20х10
Кабель канал белый 25х16
Кабель канал белый 25х25
Кабель канал белый 40х16
Кабель канал белый40х25
Кабель канал белый 40х40
Кабель канал белый 60х40
Кабель канал белый 60х60
Кабель канал белый 80х40
Кабель канал белый 80х60
Кабель канал белый 100х40
Кабель канал белый 100х60
Миниканал белый
10х7
Кабель канал
под светлое дерево 12х12
Кабель канал под светлое дерево 15х10
Кабель канал
под светлое дерево 16х16
Кабель канал
под светлое дерево 20х10
Кабель канал
под светлое дерево 25х16
Кабель канал
под светлое дерево 25х25
Кабель канал
под светлое дерево 40х16
Кабель канал
под светлое дерево 40х25
Кабель канал
под тёмное дерево 12х12
Кабель канал
под тёмное дерево 15х10
Кабель канал
под тёмное дерево 16х16
Кабель канал
под тёмное дерево 20х10
Кабель канал
под тёмное дерево 25х16
Кабель канал
од тёмное дерево 25х25
Кабель канал
под тёмное дерево 40х16
Кабель канал
под тёмное дерево 40х25
| Изображение | Наименование | Габариты (ширина, высота), мм | Масса нетто, м.п. | Артикул |
|---|---|---|---|---|
 | Угол Т-образный 12×12 | 12×12 | 0,004 | t-12-12 |
| Угол Т-образный 15×10 | 15×10 | 0,004 | t-15-10 | |
| Угол Т-образный 16×16 | 16×16 | 0,005 | t-16-16 | |
| Угол Т-образный 20×10 | 20×10 | 0,008 | t-20-10 | |
| Угол Т-образный 25×16 | 25×16 | 0,007 | t-25-16 | |
| Угол Т-образный 25×25 | 25×25 | 0,011 | t-25-25 | |
| Угол Т-образный 40×16 | 40×16 | 0,130 | t-40-16 | |
| Угол Т-образный 40×25 | 40×25 | 0,015 | t-40-25 | |
| Угол Т-образный 40×40 | 40×40 | 0,032 | t-40-40 | |
| Угол Т-образный 60×40 | 60×40 | 0,051 | t-60-40 | |
| Угол Т-образный 60×60 | 60×60 | 0,064 | t-60-60 | |
| Угол Т-образный 80×40 | 80×40 | 0,720 | t-80-40 | |
| Угол Т-образный 80×60 | 80×60 | 0,085 | t-80-60 | |
| Угол Т-образный 100×60 | 100×60 | 0,109 | t-100-60 | |
 | Угол внешний 12х12 | 12×12 | 0,003 | e-12-12 |
| Угол внешний 15х10 | 15×10 | 0,003 | e-15-10 | |
| Угол внешний 16х16 | 16×16 | 0,006 | e-16-16 | |
| Угол внешний 20х10 | 20×10 | 0,006 | e-20-10 | |
| Угол внешний 25х16 | 25×16 | 0,006 | e-25-16 | |
| Угол внешний 25х25 | 25×25 | 0,009 | e-25-25 | |
| Угол внешний 40х16 | 40×16 | 0,010 | e-40-16 | |
| Угол внешний 40х25 | 40×25 | 0,015 | e-40-25 | |
| Угол внешний 40х40 | 40×40 | 0,024 | e-40-40 | |
| Угол внешний 60х40 | 60×40 | 0,043 | e-60-40 | |
| Угол внешний 60х60 | 60×40 | 0,047 | e-60-60 | |
| Угол внешний 80х40 | 80×40 | 0,042 | e-80-40 | |
| Угол внешний 80х60 | 80×60 | 0,063 | e-80-60 | |
| Угол внешний 100х60 | 100×60 | 0,081 | e-100-60 | |
 | Угол внутренний 12х12 | 12×12 | 0,002 | i-12-12 |
| Угол внутренний 15х10 | 15×10 | 0,002 | i-15-10 | |
| Угол внутренний 16х16 | 16×16 | 0,004 | i-16-16 | |
| Угол внутренний 20х10 | 20×10 | 0,005 | i-20-10 | |
| Угол внутренний 25х16 | 25×16 | 0,005 | i-25-16 | |
| Угол внутренний 25х25 | 25×25 | 0,009 | i-25-25 | |
| Угол внутренний 40х16 | 40×16 | 0,007 | i-40-16 | |
| Угол внутренний 40х25 | 40×25 | 0,011 | i-40-25 | |
| Угол внутренний 40х40 | 40×40 | 0,024 | i-40-40 | |
| Угол внутренний 60х40 | 60×40 | 0,031 | i-60-40 | |
| Угол внутренний 60х60 | 60×60 | 0,047 | i-60-60 | |
| Угол внутренний 80х40 | 80×40 | 0,042 | i-80-40 | |
| Угол внутренний 80х60 | 80×60 | 0,063 | i-80-60 | |
| Угол внутренний 100х60 | 100×60 | 0,060 | i-100-60 | |
 | Угол плоский L-образный 12×12 | 12×12 | 0,003 | l-12-12 |
| Угол плоский L-образный 15×10 | 15×10 | 0,003 | l-15-10 | |
| Угол плоский L-образный 16×16 | 16×16 | 0,004 | l-16-16 | |
| Угол плоский L-образный 20×10 | 20×10 | 0,007 | l-20-10 | |
| Угол плоский L-образный 25×16 | 25×16 | 0,006 | l-25-16 | |
| Угол плоский L-образный 25×25 | 25×25 | 0,011 | l-25-25 | |
| Угол плоский L-образный 40×16 | 40×16 | 0,012 | l-40-16 | |
| Угол плоский L-образный 40×25 | 40×25 | 0,016 | l-40-25 | |
| Угол плоский L-образный 40×40 | 40×40 | 0,031 | l-40-40 | |
| Угол плоский L-образный 60×40 | 60×40 | 0,046 | l-60-40 | |
| Угол плоский L-образный 60×60 | 60×60 | 0,058 | l-60-60 | |
| Угол плоский L-образный 80×40 | 80×40 | 0,076 | l-80-40 | |
| Угол плоский L-образный 80×60 | 80×60 | 0,093 | l-80-60 | |
| Угол плоский L-образный 100×60 | 100×60 | 0,114 | l-100-60 | |
 | Заглушка 12×12 | 12×12 | 0,002 | z-12-12 |
| Заглушка 15×10 | 15×10 | 0,002 | z-15-10 | |
| Заглушка 16×16 | 16×16 | 0,004 | z-16-16 | |
| Заглушка 20×10 | 20×10 | 0,002 | z-20-10 | |
| Заглушка 25×16 | 25×16 | 0,004 | z-25-16 | |
| Заглушка 25×25 | 25×25 | 0,008 | z-25-25 | |
| Заглушка 40×16 | 40×16 | 0,008 | z-40-16 | |
| Заглушка 40×25 | 40×25 | 0,011 | z-40-25 | |
| Заглушка 40×40 | 40×40 | 0,020 | z-40-40 | |
| Заглушка 60×40 | 60×40 | 0,030 | z-60-40 | |
| Заглушка 60×60 | 60×60 | 0,048 | z-60-60 | |
| Заглушка 80×40 | 80×40 | 0,057 | z-80-40 | |
| Заглушка 80×60 | 80×60 | 0,065 | z-80-60 | |
| Заглушка 100×60 | 100×60 | 0,077 | z-100-60 | |
 | Соединитель 12×12 | 12×12 | 0,002 | c-12-12 |
| Соединитель 15×10 | 15×10 | 0,002 | c-15-10 | |
| Соединитель 16×16 | 16×16 | 0,003 | c-16-16 | |
| Соединитель 20×10 | 20×10 | 0,004 | c-20-10 | |
| Соединитель 25×16 | 25×16 | 0,004 | c-25-16 | |
| Соединитель 25×25 | 25×25 | 0,005 | c-25-25 | |
| Соединитель 40×16 | 40×16 | 0,009 | c-40-16 | |
| Соединитель 40×25 | 40×25 | 0,012 | c-40-25 | |
| Соединитель 40×40 | 40×40 | 0,017 | c-40-40 | |
| Соединитель 60×40 | 60×40 | 0,021 | c-60-40 | |
| Соединитель 60×60 | 60×60 | 0,026 | c-60-60 | |
| Соединитель 80×40 | 80×40 | 0,027 | c-80-40 | |
| Соединитель 80×60 | 80×60 | 0,034 | c-80-60 | |
| Соединитель 100×60 | 100×60 | 0,038 | c-100-60 |
Технические характеристики
Аксессуары к кабельным каналам
Степень защиты по ГОСТ 14254-96
ПВХ не поддерживающий горение
RAL 9010, темное и светлое дерево
Невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
«Температура монтажа», °С
Диапазон рабочих температур, °С
УХЛ4 по ГОСТ 15150-69
Габаритные и установочные размеры
Источник

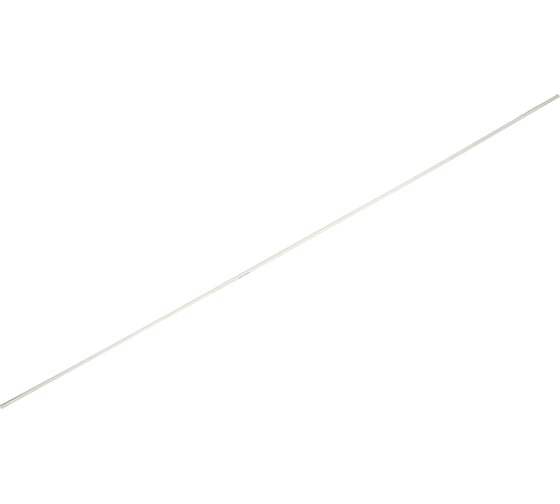

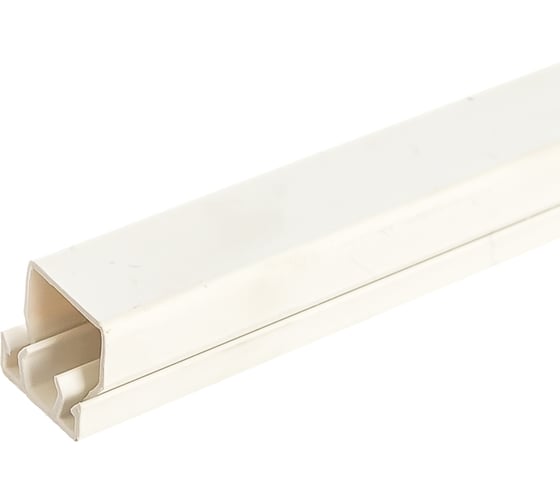

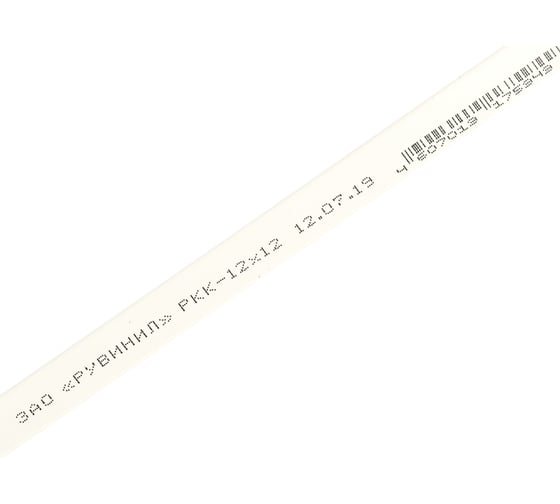

Кабель-канал 12х12 белый длина 2м Ruvinil РКК-12х12
- Вид: парапетный
- Материал короба: ПВХ
- Количество в упаковке: 1 шт
- Длина: 2000 мм
- Степень защиты: IP40
- Цвет: белый
- Ширина крышки: 12 мм
Все характеристики
Спишите до 14 р. бонусами Начислим 0 бонусов
Кабель-канал Ruvinil РКК-12х12 используется для прокладки тонких проводов в помещения различного типа. Может использоваться как в офисных, итак и в жилых комнатах. Использование коробов упрощает процесс разводки проводов в помещениях. Изделия изготовлены из поливинилхлорида. Поэтому кабель-каналы устойчивы к высокой температуре. Удобная конструкция, состоящая из крышки и основания, позволяет в любое время получить доступ к проводам и их соединениям.
Технические характеристики RUVinil РКК-12х12 12х12 бел., 2м 67264
Преимущества RUVinil РКК-12х12 12х12 бел., 2м 67264
- Корпус кабель-канала 12х12 белый длина 2м Ruvinil РКК-12х12 изготовлен из ПВХ;
- Цвет — белый;
- Степень защиты от пыли и влаги IP40;
- Ударопрочность 6 Дж;
- Диапазон рабочих температур от -25°С до +60°С;
- Размер: 12х12х2000 мм;
- Двойной замок на крышке;
- Рекомендуется для использования внутри помещений;
- Эстетичный вид электропроводки;
- Простота монтажа.
- *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
Нашли ошибку в описании?
Этот товар из подборок
Россия — родина бренда- Россия — страна производства
Россия — родина брендаИнформация об упаковке
- Единица товара: Штука
- Вес, кг: 0,15
- Длина, мм: 2000
- Ширина, мм: 10
- Высота, мм: 10
