Ремонт энкодеров HEIDENHAIN
Ремонт энкодера HEIDENHAIN кардинально отличается от ремонта резольвера. Энкодеры в отличии от резольверов состоят из электромеханической части (обмотка статора, ротора) и электронной, что усложняет и так далеко не простой ремонт энкодера HEIDENHAIN.
Ранее мы уже писали про невозможность самостоятельного ремонта подобного промышленного оборудования, энкодер HEIDENHAIN также, как и его младший брат требует особого подхода.
В ремонт энкодеров HEIDENHAIN в входят такие услуги как:
- Чистка энкодера;
- Ремонт или замена платы энкодера;
- Чистка или замена кодирующего стекла энкодера;
- Установка;
- Настройка энкодера, программирование.
Сервисный центр предлагает качественный ремонт энкодеров HEIDENHAIN всех серий и типов, когда-либо выпущенных за время существования компании HEIDENHAIN.
RCN 226 16384 03S17-7V, ROD 430 5000 27S12-03, ROD 420 5000 27S12-03, ROD 431.025-1024, ERN1387 2048 62S14-70, ERN 1387.3233-2048, ERN 1381.020-2048, ERN 1130 600, EQN 1325.001-2048, EСN 1313 2048 62S12-78, EQN 1325.020-2048, ROD 426 250 03S12-03, ERN 1120 1024 01L70-FW, ECN 1313 2048 62S12-78, ROD 431.025-1024, ERN 1387 2048 62S14-70, ROD 456.0000-4500, ERN 1387 2048 62S14-70, ERN 1387.001-2048, ROD 320.005-2500, ERN 1387.057-2048, RQN 425 512 27S12-71, EQN 1325 512 62s12-71, ROD 320.020 1250, ERN 1123 2000 5ZS12, EQN 1325 2048 62S12-78, ERN 1080 100 01-03K, ERN 1321-4096 62S12-30, ERN 1123 2000 87S15-HB, ROD 426 4500-27s12-03, ECN 1313-A-S-2048, ERN 1387 2048 62S14-70, ECN 1313 512 62S12-71, ERN 1387 2048 62S14-70, EQN 1325.049-2048, ERN 1387.025-2048, ROD 456 2500 02S09-04 K, ROD 420.014 5000, ROC 413 512 27S17-58, ECN 1313 2048 62S12-78, ECN 413 2048 16S15-2K, ROC 431.001-2048, ERN 1387.001-2048 312 215-14, ERN 1387 020-2048, EQN 1325.5DSK-13B12, ERN 487 2048 01-58, EQI 1125.020 16, ROD 426.0010-360, ROD 320.002-1250, ERN 1387.035-2048, ROD 426 1024 27S12-03 R, ROD 426.2000-1024, EQN 1325.2048 62S12-78, ROD 1080 100 03S12-03 K, ROD 456-1250-02S09-04, ROD 426 E 500, ROD 426-500-27S12-03
В таблице выше указан далеко не полный список энкодеров HEIDENHAIN ремонт которых предлагает сервисный центр «Кернел».
Настройка (юстировка) энкодеров HEIDENHAIN
Настройка (юстировка) энкодера HEIDENHAIN, впрочем, как и другого производителя очень важный момент в процессе восстановления работоспособности промышленного оборудования. Просто ремонт каким бы он качественным не был не даст результата без соответствующей настройки энкодера HEIDENHAIN.
Сервисный центр «Кернел предлагает выполнить качественную настройку энкодера HEIDENHAIN в в сжатые сроки и по разумной стоимости. Настройка энкодера проводится высококвалифицированным персоналом с богатым опытом работы и с применением высокотехнологичного оборудования.
Современные энкодеры внутри себя имеют микроконтроллер (процессор) все данные энкодера передаются по цифровому последовательному интерфейсу, наиболее распространённый RS485. В процессоре энкодера хранятся данные о двигателе, в котором этот датчик установлен (ток, напряжение, инерция, угол смещения ротора, индуктивности и естественно тип двигателя с серийным номером).
Именно поэтому поставить энкодер на оборудование без специальной настойки не получится, придется программировать. Настройка энкодера HEIDENHAIN производится с помощью компьютера со специальным программным обеспечением либо с помощью программатора.
Программирование энкодера HEIDENHAIN
.Программирование каждого отдельно взятого энкодера индивидуальна и зависит от двигателя в паре с которым работает данный датчик.
Программирование энкодера HEIDENHAIN происходит исключительно на территории сервисного центра с применением специализированного оборудования.
Процесс программирования энкодера HEIDENHAIN в , впрочем, как и других производителей данной промышленной электроники требует не только специального оборудования, но и высококвалифицированный персонал с богатым опытом работы.
Сервисный центр «Кернел» обладая и тем и другим предлагает выполнить качественное программирование энкодера HEIDENHAIN в в максимально сжатые сроки.
Мы даем гарантию на все виды работ включая услугу программирования энкодера.
За практически 20-и летний стаж работы на рынке ремонт промышленного оборудования и электроники специалисты компании накопили бесценный опыт, который несомненно влияет на качество проведенного ремонта или программирования энкодера HEIDENHAIN.
Распиновка энкодера HEIDENHAIN
Распиновка инкрементальных энкодеров HEIDENHAIN с интерфейсом — 1 Vpp
- Экран кабеля соединен с корпусом; Up= питающее напряжение
- Сенсор: кабель сенсора соединен внутри с соответствующим питающим напряжением.
- Неиспользуемые контакты или жилы кабеля задействовать нельзя!
- 1) LIDA 2xx: свободен.
Распиновка инкрементальных энкодеров HEIDENHAIN с TTL — интерфейсом
- Экран кабеля соединен с корпусом; Up = питающее напряжение
- Сенсор: кабель сенсора соединен внутри с соответствующим питающим напряжением.
- Неиспользуемые контакты или жилы кабеля задействовать нельзя!
- LIDA 2xx: свободен. / 2) ERO 14xx: свободен.
- 3) Открытые датчики линейных перемещений: переключение TTL/11 мкАPP для PWT, в противном случае свободен
Схемы подключения
Схема подключения интерфейса EnDat энкодера HEIDENHAIN
Документация HEIDENHAIN
Энкодер HEIDENHAIN EQN 1337 F документация (мануал)
Энкодер HEIDENHAIN ERA 4000 документация (мануал)
Энкодер HEIDENHAIN ERM 2203 документация (мануал)
Энкодер HEIDENHAIN ERO 785 документация (мануал)
Энкодер HEIDENHAIN LIF 481 V документация (мануал)
Энкодер HEIDENHAIN LS 1679 документация (мануал)
Энкодер HEIDENHAIN RCN 6000 документация (мануал)
Энкодер HEIDENHAIN ROC 415 документация (мануал)
Энкодер HEIDENHAIN ROC 417 документация (мануал)
Интерфейсы энкодеров HEIDENHAIN документация (мануал)
Линейные энкодеры HEIDENHAIN документация (мануал)
Поворотные энкодеры HEIDENHAIN документация (мануал)
EnDat 2.2 — Двунаправленный интерфейс для энкодеров HEIDENHAIN документация (мануал)
Выше вы можете скачать документацию для энкодеров HEIDENHAIN. Мы предоставили урезанный список энкодеров HEIDENHAIN мануал для которых можно посмотреть на нашем сайте. Вся оставшаяся документация находится в открытом доступе и при необходимости ее можно скачать на официальном сайте компании HEIDENHAIN
Оставить заявку на ремонт энкодера HEIDENHAIN
Вам нужен качественный ремонт энкодера HEIDENHAIN в ? Вы заинтересованы в установке, настройке, или программирования энкодера? Свяжитесь с нашими менеджерами, сделать это можно несколькими способами:
- Заказав обратный звонок (кнопка в правом нижнем углу сайта)
- Посредством чата (кнопка расположена с левой стороны сайта)
- Либо позвонив по номеру: +7(8482) 79-78-54; +7(917) 121-53-01
- Написав на электронную почту: 89171215301@mail.ru
Вот далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.
Источник
Датчики Heidenhain
Датчики линейного перемещения
для станков с ЧПУ
Датчики линейного перемещения HEIDENHAIN для систем ЧПУ имеют широкое применение. Они предназначены для использования на станках и установках с регулируемыми осями подачи, таких как, например, фрезерных, токарных и шлифовальных станках, обрабатывающих центрах и горизонтально-расточных станках. Хорошие динамические свойства датчиков линейного перемещения, их высокие скорости перемещения и ускорения позволяют применять их как на обычных высокодинамичных осях, так и с прямыми приводами.
Кроме этого HEIDENHAIN поставляет также датчики линейного перемещения для применения в следующих приложениях:
• станках без ЧПУ
• для штамповочных и гибочных прессов
• для производственного и автоматизированного оборудования
| Датчики линейного перемещения Heidenhain | Попереч. сечение | Класс точности | Длина измерения ML | Интерфейс | Период сигнала | Модель датчика Heidenhain |
|---|---|---|---|---|---|---|
| Абсолютное измерение положения от 70 мм до 1240 мм с монтажной шиной или прижимными элементами: от 70 мм до 2040 мм | 20мкм | LC 485 | ||||
| DRIVE-CLiQ | — | LC 495 S | ||||
| Fanuc αi | LC 495 F | |||||
| Mitsubishi | ||||||
| LC 495 M | ||||||
| 4 мкм | LF 485 | |||||
| 20 мкм | LS 487 | |||||
| TTL | — | LS 477 | ||||
| от 140 мм до 4220 мм | EnDat 2.2 | LC 115 | ||||
| — | LC 195 S | |||||
| Fanuc αi | LC 195 F | |||||
| Mitsubishi | LC 195 M | |||||
| от 3240 мм до 28 040 мм | EnDat 2.2 | — | LC 211 | |||
| 40 мкм | LC 281 | |||||
| Fanuc αi | — | LC 291 F | ||||
| Mitsubishi | LC 291 M | |||||
| 4 мкм | LF 185 | |||||
| 20 мкм | LS 187 | |||||
| TTL | — | LS 177 | ||||
| 40 мкм | LB 382 |
Закрытый датчик абсолютного линейного перемещения с мелким профилем
• Для ограниченного монтажного пространства
| ML | 70 | 120 | 170 | 220 | 270 | 320 | 370 | 420 | 470 | 520 | 570 | 620 | 670 | 720 | 770 | 820 | 920 | 1020 | 1140 | 1240 | 1340 | 1440 | 1540 | 1640 | 1740 | 1840 | 2040 |
| L | 37.5 | 55 | 75 | 100 | 115 | 140 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 450 | 500 | 555 | 610 | 655 | 710 | 760 | 810 | 855 | 910 | 1010 |
| Технические характеристики | LC 415 (функциональная безопасность) | LC 415 | LC 485 | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Стеклянная шкала DIADUR с абс. и инкрем. дорожкой, период делений 20 мкм αтерм ≈ 8 x 10 –6 K –1 (Вариант монтажа I/II); с монтажной шиной: αтерм ≈ 9 x 10 –6 K –1 (вариант монтажа II) | |||||||||||||||||||||||||||||
| Класс точности | ±3 мкм, ±5 мкм | ||||||||||||||||||||||||||||
| Длина измерения ML* в мм | |||||||||||||||||||||||||||||
| 70 | 120 | 170 | 220 | 270 | 320 | 370 | 420 | 470 | 520 | 570 | 620 | >670 | 720 |
| 770 | 820 | 920 | 1020 | 1140 | 1240 | 1340 | 1440 | 1540 | 1640 | 1740 | 1840 | 2040 |
для применения согласно
• SIL-2 по EN 61508
• Категория 3, PL “d” по EN ISO 849-1:2008
Вибрация от 55 Гц до 2000 Гц
при воздействии на
Считывающую головку:≤200 м/с2 (EN 60 068-2-6)
Корпус без монтажной шины:≤100 м/с2 (EN 60068-2-6)
Корпус с монтажной шиной, вывод кабеля вправо: ≤150 м/с2, влево: ≤100 м/с2 (EN 60068-2-6)
≤300 м/с2 (EN 60068-2-27)
* укажите, пожалуйста, при заказе
1) при сравнении позиции в обрабатывающей электронике могут возникать дополнительные допуски (свяжитесь с производителем обраб. электроники)
2) большие длины кабеля по запросу
3) при использовании LC должна быть защищена от проникновения твёрдых частиц и жидкостей
| Технические характеристики | LC 495 S (функциональная безопасность) | LC 495 S | LC 495 F | LC 495 M | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Стеклянная шкала DIADUR с абс. и инкрем. дорожкой, период делений 20 мкм αтерм ≈ 8 x 10 –6 K –1 (Вариант монтажа I/II); с монтажной шиной: αтерм ≈ 9 x 10 –6 K –1 (вариант монтажа II) | |||||||||||||||||||||||||||||
| Класс точности | ±3 мкм, ±5 мкм | ||||||||||||||||||||||||||||
| Длина измерения ML* в мм | |||||||||||||||||||||||||||||
| 70 | 120 | 170 | 220 | 270 | 320 | 370 | 420 | 470 | 520 | 570 | 620 | 670 | 720 |
| 770 | 820 | 920 | 1020 | 1140 | 1240 | 1540 | 1640 | 1740 | 1840 | 2040 |
для применения согласно
• SIL-2 по EN 61508
• Категория 3, PL “d” по EN ISO 849-1:2008
αi Interface/α Interface
0,00125 мкм/0,010 мкм
0,0125 мкм/0,050 мкм
Вибрация от 55 Гц до 2000 Гц
при воздействии на
Считывающую головку: ≤200 м/с2 (EN 60 068-2-6)
Корпус без монтажной шины: ≤100 м/с2 (EN 60068-2-6)
Корпус с монтажной шиной, вывод кабеля вправо: ≤150 м/с2, влево: ≤100 м/с2 (EN 60068-2-6)
≤300 м/с2 (EN 60068-2-27)
* укажите, пожалуйста, при заказе
1) при сравнении позиции в обрабатывающей электронике могут возникать дополнительные допуски (свяжитесь с производителем обраб. электроники)
2) большие длины кабеля по запросу
3) при использовании LC должна быть защищена от проникновения твёрдых частиц и жидкостей

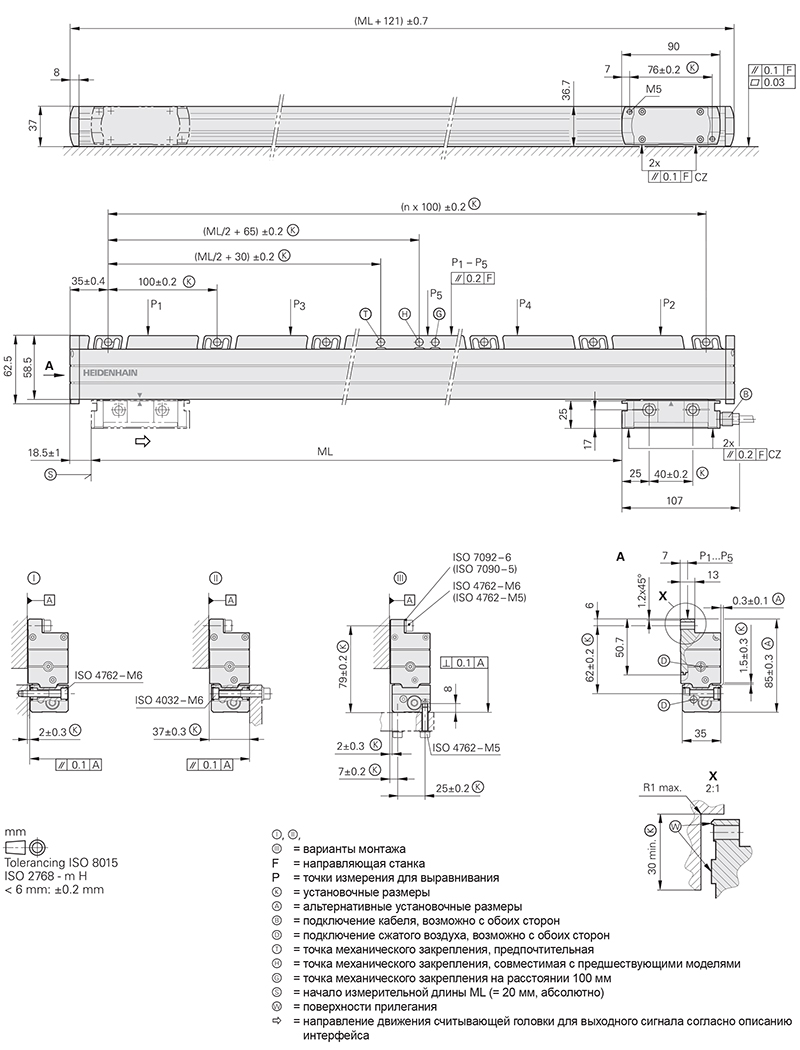

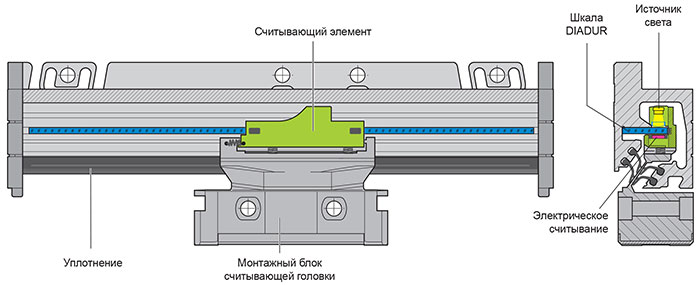

Абсолютный закрытый датчик линейного перемещения с крупным профилем
• Возможность монтажа в лежачем положении
• Высокая надёжность, благодаря двойному уплотнению
| Технические характеристики | LC 115 (функциональная безопасность) | LC 115 | LC 185 |
|---|---|---|---|
| Коэф. теплового расширения | Стеклянная шкала DIADUR с абс. и инкрем. дорожкой, период делений 20 мкм Источник  Специалисты, работающие в области электрики и электромонтажа | ||
