Кабель ftp4 cat5e 24awg cca ripo

FTP4CAT5E 24AWG CCA (OUTDOOR) RIPO(2*305M)

Данная витая пара представляет четырехпарный моножильный кабель для внешней прокладки усовершенствованной 5Е категории. Оболочка из полиэтилена высокой плотности с цветовой идентификацией изолирует токопроводящие жилы. Под оболочкой расположен слой защитного экрана из фольги.

Указана рекомендуемая розничная цена.

Оптовые цены на продукцию предоставляются по запросу на электронную почту.

Описание

Данная витая пара представляет четырехпарный моножильный кабель для внешней прокладки усовершенствованной 5Е категории. Оболочка из полиэтилена высокой плотности с цветовой идентификацией изолирует токопроводящие жилы. Под оболочкой расположен слой защитного экрана из фольги. Обычно состоит из восьми жил, скрученных между собой попарно, то есть, если посмотреть внутрь кабеля, можно увидеть четыре пары скрученных между собой жил.

Каждый отдельный провод имеет собственную оплетку из полиэтилена.

Также в нем имеется особенная защита от блуждающих токов и другого электромагнитного воздействия, которое может возникать в электрических цепях и оказывать негативное влияние на проводники связи. Именно поэтому кабель FTP и имеет витые пары. Кабель легко обжать стандартным унифицированным разъемом 8Р8С с 8-ю контактами для стандартных разъемов RJ45 (8Р8С) и джека RJ45 (8Р8С) с экраном. Каждая бухта имеет длину 305 метров.

ПРИМЕНЕНИЕ

Используется для передачи цифрового сигнала в телефонии, а также применяется в системах охраны и контроля доступа, системах видеонаблюдения, в телекоммуникационных и компьютерных сетях. Является основной позицией при прокладке проводных локальных сетей. Данная витая пара активно применяется в наше время и хорошо известна в кругу профессионалов.

Данный кабель также применяют почти во всех крупных проводных сетях, потому что многие интернет-провайдеры предпочитают именно его благодаря выгодному соотношению цена-качество. Кабель обладает отличными характеристиками и устойчивой качественной передачей сигнала, и при всем при этом он имеет довольно низкую цену. Витая пара FTP на настоящий момент является самым используемым и популярным материалом.

СВОЙСТВА

• Одновременное использование четырех пар позволяет развивать скорость передачи информации до 100Гбит/сек (1000Мбит/сек)
• Код цвета данного кабеля по ГОСТ 28763 – BK (цвет черный)
• Кабель одножильный (solid)
• Общепринятое название – FTP (c экраном)
• Обозначение по ISO/IEC 11801 – F/UTP (имеется общий экран из фольги, экран для пар отсутствуют)
• Имеет высокую прочность
• Категория: 5e
• Полоса пропускания, МГц: 100
• Количество пар: 4
• Материал проводников: Плакированный медью алюминий (CCA)
• Тип проводников: Одножильный
• Диаметр проводников, мм: 0,50
• Материал изоляции проводников: Полиэтилен высокой плотности (HDPE)
• Материал внешней оболочки: Полиэтилен (PE)
• Применение: Для внешней прокладки
• Цвет оболочки: Черный
• Разрывная нить: Есть
• Радиус изгиба при прокладке, D: Не менее 8
• Радиус изгиба при эксплуатации, D: Не менее 4
• Растягивающее усилие, H: Не более 80
• Прочность на разрыв, H: Не более 400
• Волновое сопротивление, Ом: 100±15
• Соответствие стандартам: Соответствует требованиям стандартов: TIA/EIA-568
• “Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T
• ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive”
• Диапазоны температур, С: Хранение от -40 до +60 °C. Прокладка от -10 до +50 °C. Эксплуатация от -40 до +60 °C
• Длина, м: 305
• Упаковка: Индивидуальная – картонная коробка / по 2 упаковки в общей коробке
• Гарантия: 1 год

Производитель оставляет за собой право изменять внешний вид и характеристики товара, не снижая его потребительских свойств.

ОСОБЕННОСТИ МОНТАЖА

Самое главное правило при монтаже кабеля ftp категории 5е – витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля. В процессе монтажа экранированного кабеля витой пары рекомендуется внимательно наблюдать за целостностью экрана, расположенного по всей поверхности длины кабеля.

При сильном растяжении или большем изгибе кабеля экран может разрушиться, что приведет к снижению устойчивости к помехам, в том числе к электромагнитными. Дренажный провод необходимо соединять с экраном разъема. Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует. Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля FTP категории 5е витой пары.

Источник

ВИТАЯ ПАРА FTP 4 RIPO CAT 5E 24 AWG CU 305 М

FTP4 CAT5E 24 AWG – экранированный, моножильный, медный, 4-парный, классифицированный по категории 5Е. Токопроводящие жилы изолированы оболочкой из полиэтилена высокой плотности с цветовой идентификацией. Под оболочкой расположен слой защитного экрана.

Указана рекомендуемая розничная цена.

Оптовые цены на продукцию предоставляются по запросу на электронную почту.

Документация

Описание

FTP4 CAT5E 24 AWG – экранированный, моножильный, медный, 4-парный, классифицированный по категории 5Е. Токопроводящие жилы изолированы оболочкой из полиэтилена высокой плотности с цветовой идентификацией. Под оболочкой расположен слой защитного экрана.

ПРИМЕНЕНИЕ

Применяется в телекоммуникационных и компьютерных сетях, системах видеонаблюдения (IP-камеры), системах охраны и контроля доступа, телефонии для передачи цифрового сигнала. В настоящее время является основным элементом при прокладке проводных локальных сетей.
В основном применяется в помещениях. Его применяют практически во всех крупных проводных сетях. Это объясняется тем, что при своей качественной работе и устойчивой передаче сигнала он имеет довольно низкую цену, что позволяет многим Интернет-провайдерам осуществлять подключение своих абонентов абсолютно бесплатно, не взимая плату даже за оборудование.

Это сделало такой кабель (витая пара FTP) самым используемым и популярным материалом для организации связи. Обычно он состоит из восьми жил, скрученных между собой попарно. Точнее говоря, внутри полиэтиленовой оплетки кабеля можно найти четыре пары скрученных между собой жил. При этом каждый отдельный провод заключен в собственную оплетку из полиэтилена. Также в нем имеется особенная защита от блуждающих токов и другого электромагнитного воздействия, которое может возникать в электрических цепях и оказывать негативное влияние на проводники связи. Именно поэтому кабель FTP и имеет витые пары.

Кабель легко обжать стандартным унифицированным разъемом 8Р8С с 8-ю контактами для стандартных разъемов RJ45 (8Р8С) и джека RJ45 (8Р8С) с экраном. Каждая бухта имеет длину 305 метров. Экран позволяет значительно снизить помехи, благодаря чему кабель может передавать высокоскоростной сигнал на большие расстояния.

СВОЙСТВА

• Одновременное использование четырех пар позволяет развивать скорость передачи информации до 100Гбит/сек (1000Мбит/сек).
• Код цвета данного кабеля по ГОСТ 28763 – GY (цвет серый)
• Кабель одножильный (solid)
• Общепринятое название – FTP (c экраном)
• Обозначение по ISO/IEC 11801 – F/UTP (имеется общий экран из фольги, экран для пар отсутствуют)
• Имеет высокую прочность
• Категория: 5e
• Полоса пропускания, МГц: 100
• Количество пар: 4
• Материал проводников: Медь (Cu)
• Тип проводников: Одножильный
• Диаметр проводников, мм: 0,46 ± 0,01 мм
• Материал изоляции проводников: Полиэтилен высокой плотности (HDPE)
• Материал внешней оболочки: Поливинилхлорид (PVC)
• Применение: Для внутренней прокладки
• Цвет оболочки: Серый
• Защитная пленка: Полиэстер (PET)
• Разрывная нить: Есть
• Конструкция общего экрана: AL/PET/AL
• Погонная масса, кг/км: 20,6
• Радиус изгиба при прокладке, D: Не менее 8
• Радиус изгиба при эксплуатации, D: Не менее 4
• Растягивающее усилие, H: Не более 80
• Предельное допустимое напряжение: 80 В
• Волновое сопротивление, Ом: 100±15
• Соответствие стандартам: Соответствует требованиям стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
• “Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T
• ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive”
• Диапазоны температур, С: Хранение от -20 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60
• Длина, м: 305
• Упаковка: Индивидуальная – картонная коробка / по 2 упаковки в общей коробке
• Гарантия: 1 год

Производитель оставляет за собой право изменять внешний вид и характеристики товара, не снижая его потребительских свойств.

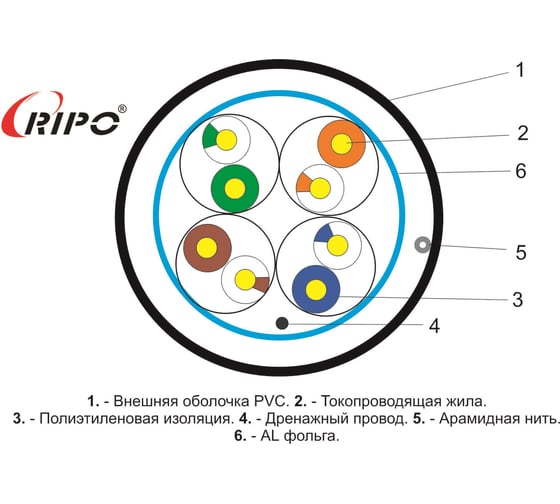

КОНСТРУКЦИЯ

• Проводник – мягкая проволока из отожженной электролитической меди.
• Диаметр проводника – 24AWG.
• Толщина изоляции – 0,2мм.
• Внешняя оболочка – поливинилхлорид.
• Тип изоляции – полиэтилен высокой плотности.
• Экран – алюминий, спирально накрученный с нахлестом 5мм.
• Общий диаметр кабеля – 5,4мм.
• Толщина внешней оболочки – 0,4мм.
• Температура прокладки -5°C.. +50°C.
• Длина провода на бухте – 305м.

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диапазон частот – до 100МГц.
• Электрическая емкость пар – не более 56 нФ/км.
• Сопротивление токопроводящей жилы – не более 96 Ом/км.
• Сопротивление изоляции проводника – не менее 5 ГОм/км.

ОСОБЕННОСТИ МОНТАЖА

Самое главное правило при монтаже кабеля ftp категории 5е – витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля. В процессе монтажа экранированного кабеля витой пары рекомендуется внимательно наблюдать за целостностью экрана, расположенного по всей поверхности длины кабеля.

При сильном растяжении или большем изгибе кабеля экран может разрушиться, что приведет к снижению устойчивости к помехам, в том числе к электромагнитными. Дренажный провод необходимо соединять с экраном разъема. Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует.

Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля FTP категории 5е витой пары.

Источник

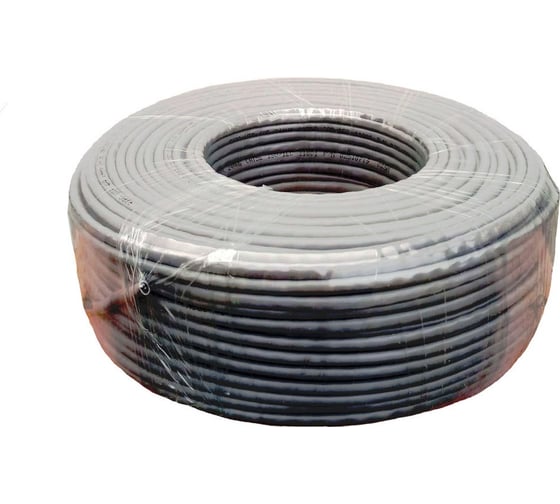

Кабель витая пара RIPO FTP4 CAT5E 24AWG CCA 100m 001-122002/100

• Категория: 5e
• Количество жил: 8 шт
• Экранирование: FTP
• Наличие троса: нет
• Материал: CCA (алюминий плакированный медью)
• Упаковка: бухта
• Стандарт: ТУ

Все характеристики

Спишите до 354 р. бонусами Начислим 8 бонусов

Кабель витая пара RIPO FTP4 CAT5E 24AWG CCA 100m 001-122002/100 с экранированием. Использование алюминия, плакированного медью (ССА), существенно снижает себестоимость проводников и позволяет сохранить основные полезные свойства. Внешняя оболочка сделана из прочного и износоустойчивого материала поливинилхлорида (ПВХ). Применяется для создания сетей различного назначения и протяженности.

Технические характеристики Ripo витая пара FTP4 CAT5E 24AWG CCA 100м 001-122002/100

Преимущества Ripo витая пара FTP4 CAT5E 24AWG CCA 100м 001-122002/100

• Кабель витая пара RIPO FTP4 CAT5E 24AWG CCA 100m 001-122002/100 8-жильный провод, жилы которого соединены в 4 пары, их общий диаметр — 5,6 мм.
• В качестве изоляционного материала проводника применяется полиэтилен повышенной плотности.
• Для экранирования (UTP/FTP) применена фольга (алюминий) FTP.
• Рассчитана на эксплуатацию в диапазоне частот в пределах 1-100 Гц.
• Радиус изгиба способен выдерживать минимально 8 внешних диаметров.

• *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Этот товар из подборок

• Китай — страна производства

Информация об упаковке

• Единица товара: Штука
• Вес, кг: 2,13
• Длина, мм: 22
• Ширина, мм: 22
• Высота, мм: 8

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Источник

FTP4 CAT5E 24AWG CU (OUTDOOR) RIPO

Витая пара FTP 4 CAT 5E 24 AWG Cu Outdoor Ripo 305 метров – экранированный LAN кабель типа «витая пара», состоит из 4-х пар одножильных проводников, усовершенствованная 5-я категория, обеспечивает высокоточную передачу сигналов на большие расстояния.

Защитный экран из фольги защищает передаваемый цифровой сигнал от электромагнитных помех.

Указана рекомендуемая розничная цена.

Оптовые цены на продукцию предоставляются по запросу на электронную почту.

Документация

Описание

Витая пара FTP 4 CAT 5E 24 AWG Cu Outdoor Ripo 305 метров – экранированный LAN кабель типа «витая пара», состоит из 4-х пар одножильных проводников, усовершенствованная 5-я категория, обеспечивает высокоточную передачу сигналов на большие расстояния.
Защитный экран из фольги защищает передаваемый цифровой сигнал от электромагнитных помех.

ПРИМЕНЕНИЕ КАБЕЛЯ

Применяется в телекоммуникационных и компьютерных сетях, системах видеонаблюдения (IP-камеры), системах охраны и контроля доступа, телефонии для передачи цифрового сигнала. В настоящее время является основным элементом при прокладке проводных локальных сетей.

В основном применяется в помещениях. Его применяют практически во всех крупных проводных сетях. Это объясняется тем, что при своей качественной работе и устойчивой передаче сигнала он имеет довольно низкую цену, что позволяет многим Интернет-провайдерам осуществлять подключение своих абонентов абсолютно бесплатно, не взимая плату даже за оборудование. Это сделало такой кабель FTP cat 5e (витая пара FTP) самым используемым и популярным материалом для организации связи.

Обычно он состоит из восьми жил, скрученных между собой попарно. Точнее говоря, внутри полиэтиленовой оплетки кабеля можно найти четыре пары скрученных между собой жил. При этом каждый отдельный провод заключен в собственную оплетку из полиэтилена. Также в нем имеется особенная защита от блуждающих токов и другого электромагнитного воздействия, которое может возникать в электрических цепях и оказывать негативное влияние на проводники связи.

Именно поэтому кабель FTP cat 5e и имеет витые пары. Кабель легко обжать стандартным унифицированным разъемом 8Р8С с 8-ю контактами для стандартных разъемов RJ45 (8Р8С) и джека RJ45 (8Р8С) с экраном. Каждая бухта имеет длину 305 метров.

СВОЙСТВА

• Одновременному использование четырех пар позволяет развивать скорость передачи информации до 100Гбит/сек (1000Мбит/сек)
• Код цвета данного кабеля по ГОСТ 28763 – BK (цвет черный)
• Кабель одножильный (solid)
• Общепринятое название – FTP (c экраном)
• Обозначение по ISO/IEC 11801 – F/UTP (имеется общий экран из фольги, экран для пар отсутствуют)
• Конструкция общего экрана: AL/PET/AL
• Имеет высокую прочность
• Категория: 5e
• Полоса пропускания, МГц: 100
• Количество пар: 4
• Материал проводников: Медь (Cu)
• Тип проводников: Одножильный
• Диаметр проводников, мм: 0,50
• Материал изоляции проводников: Полиэтилен высокой плотности (HDPE)
• Материал внешней оболочки: Полиэтилен (PE)
• Защитная пленка: Полиэстер (PET)
• Разрывная нить: Есть
• Применение: Для внешней прокладки
• Цвет оболочки: Черный
• Разрывная нить: Есть
• Радиус изгиба при прокладке, D: Не менее 8
• Радиус изгиба при эксплуатации, D: Не менее 4
• Растягивающее усилие, H: Не более 80
• Прочность на разрыв, H: Не более 400
• Волновое сопротивление, Ом: 100±15
• Соответствие стандартам: Соответствует требованиям стандартов: TIA/EIA-568
• “Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T
• ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive”
• Диапазоны температур, С: Хранение от -40 до +60 °C. Прокладка от -10 до +50 °C. Эксплуатация от -40 до +60 °C
• Длина, м: 305
• Упаковка: Индивидуальная – картонная коробка / по 2 упаковки в общей коробке
• Гарантия: 1 год

Производитель оставляет за собой право изменять внешний вид и характеристики товара, не снижая его потребительских свойств.

ОСОБЕННОСТИ МОНТАЖА

Самое главное правило при монтаже кабеля FTP кат 5е – витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля.

В процессе монтажа экранированного кабеля витой пары рекомендуется внимательно наблюдать за целостностью экрана, расположенного по всей поверхности длины кабеля. При сильном растяжении или большем изгибе кабеля экран может разрушиться, что приведет к снижению устойчивости к помехам, в том числе к электромагнитными.

Дренажный провод необходимо соединять с экраном разъема. Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует. Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля FTP кат 5е.
