Кабель витая пара категории 5e

Что такое витая пара категории 5е

Витая пара Cat5e или 5е категории – кабель, использующийся для передачи сигналов в структурированных кабельных системах, предназначенных для компьютерных сетей, таких, как Ethernet, а также для телефонии и передачи видеосигналов в полосе частот до 100 МГц. В его основе – витая пара проводников (как правило, используется 4 таких элемента, но может быть и другое количество). Этот стандарт обеспечивает высокую производительность, что определяет его популярность среди профессионалов, занимающихся разработкой и созданием сетей. Каждая витая пара имеет свой шаг скрутки, чтобы минимизировать наводку между элементами. Эта продукция может быть как жесткого, так и гибкого типа. Подробнее о основных типах кабеля витая пара .

История

Требования к кабелям Cat 5e были впервые опубликованы в 2000 году и предназначались для увеличения характеристик передачи, необходимых для таких приложений, как 1000BASE-T, в которых используются двунаправленные и полные четырехпарные схемы передачи. Стандарт 568 добавил запас производительности к пределам производительности Cat 5 и охарактеризовал несколько новых критериев передачи, которые требовались для поддержки Gigabit Ethernet по каналу с четырьмя разъемами. CAT5e предлагает значительно улучшенную производительность по сравнению со старым стандартом CAT5, включая до 10 раз более высокие скорости и значительно большую способность преодолевать расстояния, не подвергаясь влиянию перекрестных помех. Кабели кат.5е, как правило, представляют собой витые пары 24-го калибра AWG, которые могут поддерживать гигабитные сети на расстояниях между сегментами до 100 м.

Строение кабеля

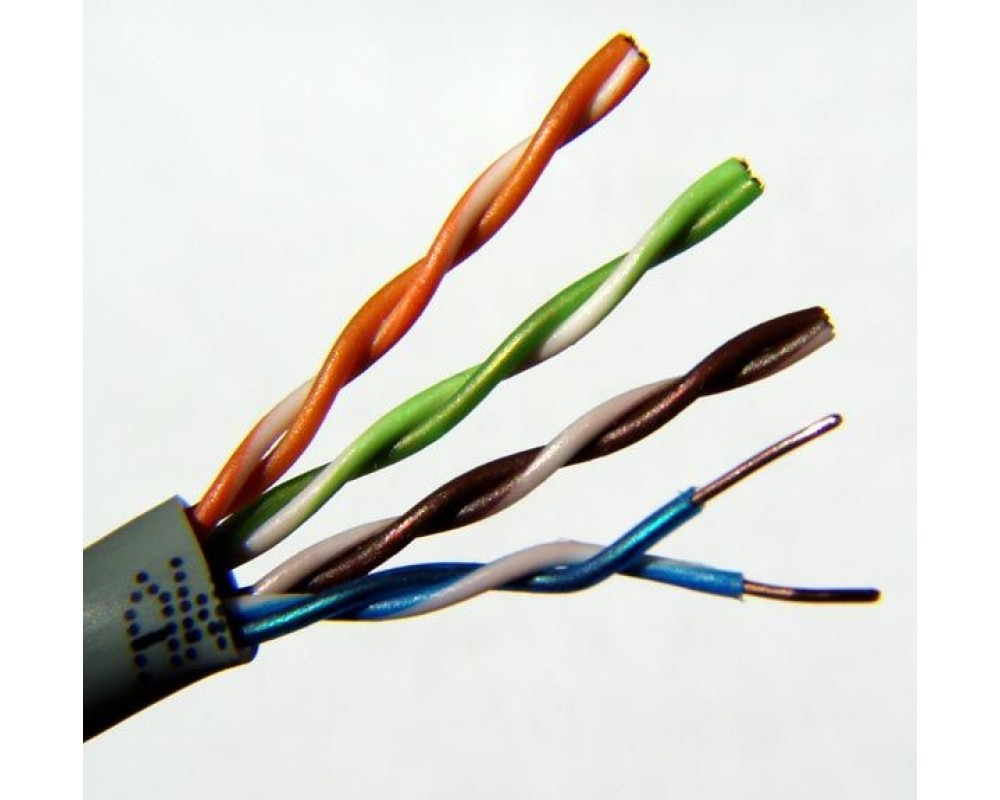

Кабель витая пара 5e , как правило, состоит из четырех витых пар, каждая из которых имеет немного разную частоту скручивания в диапазоне от 50 до 75 витков/м, для предотвращения перекрестных помех. Скручивание в сочетании с дифференциальной передачей сигналов, используемой в Ethernet, значительно минимизирует шум извне, поскольку синфазное подавление в равной степени устраняет нежелательный ток, индуцированный в обоих проводниках. Хорошая производительность требует, чтобы скручивание поддерживалось как можно ближе к окончанию, для чего вполне подходят обжимные коннекторы RJ-45. ( кабель Cat 6 имеет более высокую степень вращения и лучшую производительность, но из-за более высокой стоимости он не часто используется при прокладке локальной сети.)

Обжимка кабеля категории 5е

Для обжима витой пары применяются специальные инструменты — кримперы , которые позволяют провести обжим кабеля быстро и качественно. Существует два стандарта терминации: T568A и T568B. Использование любого из этих стандартов на обоих концах приводит к так называемой прямой конфигурации проводки. Использование T568A и T568B на разных концах приводит к конфигурации кроссовера. Выбор прямого или кроссоверного окончания зависит от типа устройств, присутствующих на двух концах. Разница заключается в положениях двух контактов, используемых для передачи, и двух контактов, используемых для приема. Сеть не будет работать, если передача и прием не связаны.

Концентраторы и коммутаторы имеют порты MDI-X с внутренним кроссовером. Маршрутизаторы, серверы и конечные хосты, такие как ПК, имеют порты восходящей связи. Когда устройства с одинаковыми типами портов подключены, используется перекрестный кабель. Когда подключены устройства с разными типами портов, используется прямой кабель. (Для подключения компьютера к концентратору или коммутатору требуется прямой кабель. Для подключения двух компьютеров, коммутаторов или концентраторов требуется перекрестный кабель.) В действительности устройства, изготовленные в настоящее время, автоматически обнаруживают и реализуют правильную конфигурацию, поэтому прямые и перекрестные кабели могут быть использованы взаимозаменяемо. Но лучше, если соответствующий тип помечен и используется в случае замены устройства в будущем.

Если стоит выбор, где купить витую пару категории 5e, выбирайте надёжного производителя. Компания « АнЛан » занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Источник

LAN-кабели UTP, FTP и STP: особенности маркировки и различия

Виды маркировок кабельной продукции

Среди кабельной продукции часто встречается множество непонятных наименований витых пар: UTP, S/UTP, F/UTP, FTP, ScTP, STP, S/STP и многие другие. Каждая маркировка на кабеле имее свое значение и очень важно знать смысл англоязычных аббревиатур.

Международная классификация информационных кабелей

• наличие общего экрана;
• слой изоляции поверх отдельной пары проводников;
• способ скрутки.

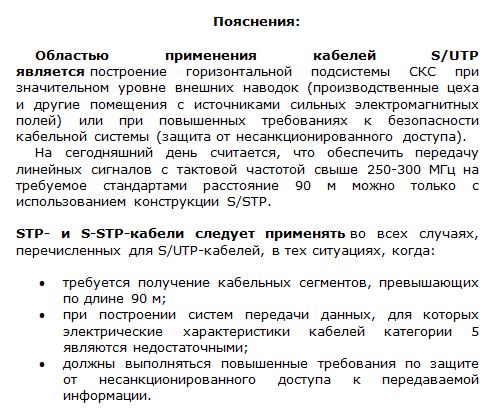

Особенности наименования кабеля STP

Существует большая путаница при выборе необходимого кабеля, имеющего обозначение STP. Под этой маркировкой может пониматься разный кабель.

Например, экранированный кабель из экранированных витых пар (S/FTP, F/FTP, SF/FTP или S/STP) также называется STP. Кроме того, наименование STP указывает на материал, из которого сделан экран кабеля — оплетка.

STP кабель широко применяется для передачи данных с использованием технологии 10 GbE по медным витым парам.

В компании AVS-Electronics всегда можно купить кабель SFTP. Наши специалисты с удовольствием проконсультируют по наличию, применению кабеля STP, подберут ему аналог.

Кабели UTP и FTP: основные отличия

Значение некоторых англоязычных абревиатур на LAN-кабелях

Выбирая информационный кабель для своих нужд, необходимо внимательно ознакомиться с надписями на нём. Зная условные обозначения аббревиатур, любой покупатель с лёгкостью подберёт подходящий товар. Само буквосочетание LAN переводится как «локальная компьютерная сеть». И этот термин не несёт технических характеристик товара.

Намного важнее обращать внимание на аббревиатуру CCA, информирующую покупателя о том, что перед ним кабель, в котором проводники изготовлены из алюминия и плакированы (покрыты сверху) слоем меди. На русском языке вместо CCA употребляется термин «композит». Последний указывает на то, что кабель — витая пара ftp или utp — состоит не из медных проводников, а из алюминиевых, плакированных медью. Стоимость таковых в несколько раз меньше, однако и их технические характеристики значительно ниже.
Например, витая пара UTP 4 CCA, наиболее распространённый вариант витой пары.
Завершая исследование, следует отметить, что все информационные кабели категорий Cat5, Cat4 и Cat6 оснащены внутри 4 витыми парами. Буква E, стоящая после Cat5, указывает на то, что данная категория является расширенной. И для изготовления витых пар FTP класса Cat5e в обязательном порядке используются не алюминиевые, а медные провода. Витую пару utp купить можно в компании AVS Electronics. Также в ассортименте компании имеются различные разновидности витой пары FTP.

Источник

Что выбрать – витую пару UTP или FTP?

17 октября 2017 18:29

Чтобы спроектировать структурированную кабельную систему правильным образом, нужно тщательно подготовиться, учитывая каждую деталь. Поскольку многие сети базируются на витой паре, возникает вопрос, какой кабель лучше брать: UTP или FTP.

Сразу скажем, что однозначно ответить на него не получится. Дело в том, что витая пара используется в разных условиях. От них и зависит, какой кабель лучше брать и для каких случаев.

Рассказываем, в чем схожесть и отличия двух типов сетевых шнуров и что необходимо учесть при выборе в первую очередь.

Содержание:

Чем похожи и чем отличаются два типа кабеля

Что у них схожего:

• Оба кабеля используют, чтобы организовать телефонную или компьютерную линию связи.
• Модели могут иметь одинаковую категорию: 3-ю — для телефонных сетей, 5 и 5‑е, 6 и 6А, 7 и 7А — для интернета. Это говорит о том, что при полном отсутствии электромагнитных помех пропускная способность экранированного и неэкранированного кабеля может быть одинаковой если они принадлежат к одной категории.
• Проводники кабеля оснащены защитной оболочкой, которая предотвращает изломы. Наружная изоляция некоторых моделей обоих типов может быть огнеупорной, бронированной или сделанной из материала, который не выделяет вредных газов при горении.

В чем схожесть моделей, мы разобрались. Теперь поговорим об их различиях.

• Хотя конструкция кабелей во многом похожа, в ней заключаются и основные отличия. Так, витая пара FTP внутри еще и дополнительно оснащена внутренней защитой от радиоволнового, инфракрасного излучения, а также ультрафиолета. Под наружной оболочкой такого шнура находится пленка из фольги. Благодаря этому на качество сигнала, который проходит через такой провод, не влияет электромагнитное излучение, исходящее от электроприборов и силовых кабелей.
• В UTP кабеля, в свою очередь, нет защитного экрана из фольги, и она подвергается различным электромагнитным помехам которые негативно влияют на передачу данных. В этом, как раз и основное их отличие. По этому если нет сильных помех — переплачивать не нужно: подойдет вариант, не оснащенный защитным экраном.

Совет: если шнур предполагается прокладывать по наружной стороне стены здания, понадобится специальный кабель для внешней прокладки, желательно — с тросом. Он более устойчив к механической нагрузке, влаге, ультрафиолету. К тому же такая модель не боится перепадов температуры.

Также следует учитывать:

• Витая пара FTP требует использования таких же экранированных коннекторов и других элементов пасивного оборудования к которым они подключаются. Имеется в виду, что если полученный патч-корд планируется подключать к коммутационной панели, ее разъемы тоже должны иметь аналогичный защитный экран. Кроме того, такой кабель нуждается в заземлении системы. В противном случае экран будет принимать на себя все помехи.
• FTP шнуры — более толстые и менее гибкие, что влияет на комфорт монтажа.

Примечание: существуют и другие виды защищенного от помех кабеля, которые отличаются способом защиты внутренних жил и общим экранированием. Такие модификации (STP, SFTP и др.) отражены в маркировке шнура.

Какой кабель все же лучше UTP или FTP?

Как мы уже говорили в начале статьи, применение кабеля должно соответствовать особенностям сети и условиям, в которых он будет эксплуатироваться.

Например, вы выбираете кабель для квартиры, дома. Обычно здесь много устройств, которые образуют помехи, особенно — на кухне, где находится большое количество бытовой техники. Как правило, в других комнатах электроприборов меньше. В связи с этим можно посоветовать использовать экранированную витую пару на кухне и на входе, протянув ее до маршрутизатора. В остальные же комнаты пойдет витая пара UTP.

Что касается применения кабеля в промышленном масштабе, то неэкранированные модели не подходят, поскольку не способны защитить сигнал от высокочастотных помех. С другой стороны, шнуры FTP не уберегут его от низкочастотных помех, вызванных мощными двигателями. К тому же для них характерно низкое затухание сигнала. Так что это нужно учитывать при организации сети в подобных условиях.

Совет: вибрации, скачки температуры, изгибы могут вызвать разрыв защитной фольги. Если условия монтажа предполагают это, стоит присмотреться к экранированной витой паре с маркировкой STP. В таких шнурах экран дополнен металлической сеткой, которая обеспечивает дополнительную защиту.

Итак, решить, что лучше — кабель витая пара UTP или FTP, можно только зная особенности сети. Выбирая оптимальный вариант, следует принимать во внимание условия использования, а именно наличие источников электромагнитных помех. Остальные же характеристики, такие как категория и способ прокладки, необходимо учитывать независимо от того, какому типу кабеля вы отдали предпочтение.

Все перечисленные в этой статье нюансы касаются и выбора патч-кордов.

Источник

Кабель серии FTP

Назначение

Сетевой кабель (витая пара) FTP, категория 5е (полоса частот 125 МГц, усовершенствованная 5 категория, позволяет получить скорость передачи данных по витой паре до 100 Мбит/с при использовании 2 пар, и до 1000 Мбит/с при использовании 4 пар).

Преимущества

• Проводник – оголенный медный провод Ø 0,51±0,01 мм, 24 AWG.
• Изоляция – полиэтилен повышенной плотности, минимальная толщина 0,18 мм.
• 2; 4 витые пары экранированы лентой из алюминиевой фольги размером 0,025 мм х 20 мм.
• Кабель имеет дренажный провод Ø0,5 мм.
• Кабель покрыт оболочкой из полиэтилена минимальная толщина оболочки 0,65 мм.
• Радиус изгиба кабеля – 8xØ во время инсталляции, 6xØ при вертикальном каблировании, 4xØ при горизонтальном каблировании.

Технические характеристики

Обозначение	Значение
Количество пар	2; 4
Тип прокладки	внутренняя
Диаметр проводника, мм	0,45-0,50
Толщина экрана, мм	0,12
Материал проводника	CCA
Материал изоляции проводника	HDPE
Толщина оплетки кабеля, мм	0,80
Материал оплетки кабеля	PVC
Общий диаметр кабеля, мм	4,2-5,2
Допустимый раб. режим	от -20°С до +40°С
