Какой кабель выбрать для видеонаблюдения – основные виды и их характеристики

Установка любой системы видеонаблюдения, за исключением беспроводной, никогда не обходится без кабеля. По кабелю передается видеосигнал от камеры к видеорегистратору, осуществляется питание, а также подключаются дополнительные устройства, например, микрофон. Разновидностей видеокабеля на сегодняшний день не так уж и много, в этом материале мы расскажем вам о наиболее распространенных и повсеместно используемых.

Выбор кабеля для видеонаблюдения зависит от ряда основных моментов. Например, при установке IP видеонаблюдения обычно применяется провод «витая пара», т. е. обычный сетевой LAN, подобно тому, с помощью которого мы подключаем компьютер к сети интернет. Кабель для IP видеонаблюдения имеет одну интересную особенность: при помощи него можно не только осуществить подключение камеры к видеорегистратору для передачи видеосигнала, но и подать питание на камеру, а также подсоединить звукозаписывающее устройство. О витой паре мы еще поговорим далее. Также мы разберем 3 основных типа кабелей, применяемых для целей видеонаблюдения, но обо всем по порядку.

1. Коаксиальный кабель для видеонаблюдения

Составные элементы коаксиального кабеля

Для подключения аналоговых камер наиболее часто используется коаксиальный кабель для видеонаблюдения, вроде того, по которому внешняя антенна подключается к телевизору или приемнику. Этот тип кабеля представляет собой медную жилу, заключенную в толстый слой пенистого диэлектрика, который покрыт снаружи экранирующей защитной оболочкой, благодаря которой обеспечивается хорошая защита от помех и возможных потерь сигнала. Наиболее часто для видеонаблюдения используются отечественные марки РК-75-2-13,РК-75-4-12 (РК – радиочастотный кабель), или импортные аналоги – RG-59, RG-6, RG-11.

При выборе коаксиального кабеля необходимо учитывать такие немаловажные параметры, как длина и место прокладки (внутри помещения или на улице), и в зависимости от этого приобретать подходящую марку провода.

При значительном удалении камер от видеорегистратора и друг от друга (длина линии более 200-300 метров), передаваемый сигнал может значительно ослабнуть: здесь действует простая аксиома – чем кабель длиннее и тоньше, тем больше потерь сигнала. Так что при выборе очень важно учитывать расстояние прокладки, и, исходя из него, уже выбирать подходящий кабель для систем видеонаблюдения.

К примеру, РК-75-2-13 мы прокладываем при длине линии, не превышающей 100 метров, а при более значительных расстояниях (от 100 до 300 метров) используем марки РК-75-3-…, при расстояниях свыше 300 метров обычно применяем UTP (об этом ниже).

Кабель RG-6 отличается от своих российских аналогов РК-75 в первую очередь тем, что имеет больший диаметр центрального проводника и оболочки. Также он способен пропускать несколько больший диапазон частот, нежели РК-75, к примеру, камеры типа HD-SDI отказываются работать с РК, и прекрасно передают сигнал по RG-6 при длине линии более 10 м.

Для наглядности и больших подробностей приведем таблицу, отражающую зависимость типа провода от расстояния.

Выбор кабеля в зависимости от расстояния регистратора до камеры

Выбирая коаксиальный кабель для видеонаблюдения, обязательно убедитесь в том, чтобы центральный проводник был полностью медным, в противном случае сигнал будет очень слабым.

Помимо всего прочего, коаксиальный кабель различается по другим техническим критериям, таким как:

• Гибкость – в случаях, когда прокладка видеокабеля предполагает его изгиб в нескольких местах, необходимо приобретать провод с многожильным центральным проводником, который будет иметь повышенную гибкость, по сравнению с монолитным.
• Волновое сопротивление – для видеонаблюдениия наиболее часто применяются кабели с сопротивлением 75 Ом;
• Степень защиты от помех – наличие экранирующих оболочек;
• Диаметр изоляции;
• Степень затухания сигнала;

Плюсы. Основным преимуществом данного типа кабеля является его высокая устойчивость к помехам, доступная цена, способность передачи как видео, так и аудио сигнала.

Минусы. К недостаткам коаксиального кабеля можно отнести высокую стоимость коннекторов, легкую повреждаемость, ограничения по расстоянию прокладывания. При использовании марок РК возникает необходимость в отдельной прокладке провода питания, хотя этот момент не всегда можно отнести к недостаткам, т. к. для бюджетных систем вариант питания по отдельному кабелю будет гораздо дешевле – экономия заключается в подаче питания на несколько камер одновременно, а также в высокой стоимости КВК.

Также при осуществлении питания отдельно от основного кабеля передачи сигналов появляется возможность подключения камер к сети вдали от видеорегистратора, что практически невозможно сделать при помощи комбинированного кабеля.

2. Комбинированный кабель с питанием

В случаях, когда питание камеры и передача сигнала осуществляется из одной точки удобнее всего использовать комбинированный кабель для систем видеонаблюдения. Он подходит как для аналоговых, так и для цифровых устройств. Это все тот же коаксиальный провод с сопротивлением 75 Ом, но уже в одной связке с проводами питания. Благодаря такому сплетению питание камер и передача сигнала может обеспечиваться без прокладки дополнительных проводов.

Также в дополнение ко всему в таком кабеле могут иметься провода для подключения дополнительных функциональных элементов (например, микрофона), и для осуществления управления камерой (например, для управления поворачивающим устройством камеры). В качестве примера можно привести кабель ККСЭВ, который имеет помимо коаксиальной жилы разделенные провода для питания и аудио сигнала.

Комбинированный высокочастотный кабель (КВК) с жилами питания является одним из самых дорогостоящих. Он применяется при создании системы видеонаблюдения, в которой каждая камера будет подключаться к сети при помощи отдельного блока питания, каждый выход +12В которого оснащен индивидуальным предохранителем, либо при небольшом количестве камер.

Среди наиболее часто используемых комбинированных кабелей для видеонаблюдения можно назвать следующие марки: КВК-2П, КВК-В-2.

3. Витая пара

UTP кабель для видеонаблюдения, или «витая пара»

Обычно мы прибегаем к использованию витой пары в тех случаях, когда дальность предполагаемой линии от камеры до устройства приема сигнала составляет от 300 до 1000 м (расстояние возможной прокладки рабочей линии видеонаблюдения при помощи витой пары может составлять до 3 км.). Удобство использования этого типа кабеля для систем видеонаблюдения заключается в большом количестве проводников под одной оплеткой. Благодаря этому можно по одной линии подвести и питание к камерам, и осуществить передачу основных сигналов (видео, аудио), и задействовать оставшиеся проводки для обеспечения управления камерой, а также для подключения дополнительной камеры (проводников в кабеле хватает – 8 шт.).

В зависимости от особенностей строения различают несколько видов кабеля «витая пара» – UTP, FTP, STP.

• UTP кабель самый простой, он не имеет защитных экранирующих оболочек, и представляет собой 8 изолированных, попарно скрученных проводников, помещенных в общую защитную оболочку. К недостаткам UTP кабелей можно отнести их низкую устойчивость к помехам, поэтому в случаях прокладки коммуникаций для видеонаблюдения рядом с электропроводкой, и другими источниками помех, лучше использовать кабели с дополнительной защитой.
• FTP кабель отличается наличием общей фольгированной экранирующей оболочки. Благодаря ее наличию данный кабель можно прокладывать рядом с кабелями электропроводки и другими источниками помех. Очень важно следить за сохранностью фольгированного экрана, и не превышать минимальный радиус изгиба — не более 8 внешних диаметров кабеля. Внешняя защита кабеля может быть выполнена как из ПВХ так и твердого полиэтилена.
• STP кабель также имеет общую защитную оболочку, но уже не из фольги, а из медной оплетки. Помимо этого, каждый проводник в таком кабеле цельномедный, изолированный полиолефином, и имеет индивидуальный защитный экран из фольги. Внешняя изоляция как правило выполняется из огнестойкого ПВХ. Применение данного типа кабеля необходимо в случаях прокладки свыше 90 метров при наличии многочисленных источников помех.

При прокладке STP кабеля необходимо заземлить экран, иначе он будет работать подобно антенне, притягивающей электромагнитное излучение!

Кабель витая пара для камер видеонаблюдения довольно легко прокладывать и подключать, поэтому в случаях частого изменения структуры видеонаблюдения, а так же при подключении большого количества камер на дальние расстояния мы советуем использовать именно UTP кабель.

Несомненным преимуществом витой пары является большое количество проводников, благодаря чему обеспечивается подключение всех основных функциональных элементов. Также данный кабель имеет и более низкую стоимость по сравнению с коаксиальным.

В одном источнике описывается опыт подключения камер на 700 метров. Коллеги делятся своими наблюдениями, что UTP в их случае собирал намного меньше помех, по сравнению с экранированным FTP, так что, пожалуй, UTP кабель для видеонаблюдения является наилучшим выбором в таких случаях. Но возможно они просто забыли заземлить экран, кто знает…

При подключении аналоговых камер при помощи такого кабеля в качестве переходника используют приемопередатчики (Video Baloon), которые также снимают помехи с кабеля. Предлагаем вам посмотреть очень доходчивое видео о подключении камеры видеонаблюдения при помощи витой пары.

Кабель для систем IP видеонаблюдения

Кабель для ip видеонаблюдения с коннектором RJ-45

Для подключения цифровых IP камер используется тот же UTP кабель с обжатыми коннекторами RJ-45 на обоих концах. Его преимущество заключается в возможности прокладки одной общей линии витой пары для целой системы IP камер видеонаблюдения, с использованием коммутатора (свитч). Питание камер при этом можно реализовать тремя способами:

1. Прокладка отдельного кабеля питания к каждой камере;
2. Монтаж блоков питания в местах установки каждой камеры;
3. Электропитание камер при помощи свободных проводов в витой паре.

Третий вариант подходит только для тех случаев, когда камера и коммутатор поддерживают технологию PoE (Power of Ethernet), позволяющую осуществлять питание посредством Ethernet кабеля для IP видеонаблюдения, в других случаях необходимо применение инжекторов Passive PoE, которые позволяют объединить передачу сигнала и питания с обеих сторон одного кабеля.

Какой лучше выбрать?

Какой кабель выбрать для системы видеонаблюдения?

Как правило, выбор подходящего типа кабеля для видеонаблюдения зависит от конкретной ситуации, ваших желаний и выбранных камер. В случае с IP камерами это практически всегда однозначное использование UTP кабеля с коннекторами RJ-45, аналоговое видеонаблюдение с небольшим количеством камер может обойтись и обычным коаксиалом при расстояниях, не превышающих 100-300 метров, а для возможности питания и передачи сигнала по одному кабелю необходимо использовать либо комбинированный кабель для видеонаблюдения с питанием, либо витую пару. При большом количестве камер и более значительных расстояниях мы бы рекомендовали вам применение витой пары – UTP, FTP или STP кабель – в зависимости от расстояний, места использования (улица, внутренние помещения) и источников помех.

Различия по месту прокладки коммуникаций будут заключаться в том, что для наружных камер необходимо использовать кабель с защитной внешней изоляцией из твердого полиэтилена, а для внутренних систем видеонаблюдения можно взять из обычного ПВХ. Также кабель для наружного монтажа может иметь в конструкции несущий трос из стали, который необходим для усиления прочности кабеля при прокладке кабеля по воздуху (КВК-Пт).

В этой статье мы постарались по максимуму разобрать вопрос о том, как правильно выбрать кабель для видеонаблюдения, рассказали об основных видах и их характеристиках, постарались максимально подробно осветить те конструктивные отличия, которые играют основную роль при выборе наиболее подходящего кабеля в зависимости от той или иной системы видеонаблюдения и ваших предпочтений. Желаем вам удачи и надеемся, что данный материал останется полезным для вас!

Источник

HD-TVI от «А» до Я» самый полный обзор, одного из самых популярных форматов в видеонаблюдении

Обоз стандарта HD-TVI нужно начать с общего понимания того какие стандарты на данный момент используются в видеонаблюдении. Их — пять, для удобства мы их сгруппируем по ключевым особенностям.

• Старички: CVBS, HD-SDI
• Одногруппники: HD-CVI, AHD, HD-TVI
• Мажор: IP

Ниже мы сравним их подробно, пока же остановимся на первом виде видеонаблюдения так называемом аналоговом.
CVBS — это классическое аналоговое видеонаблюдение, именно на классическом аналоге строились первые системы видеонаблюдения.

Оглавление

Зачем нужен HD-TVI?

Апгрейд аналоговых систем видеонаблюдения

За многолетнюю историю использования аналога были установлены сотни миллионов аналоговых камер.
И что гораздо важней для этого обзора, сотни миллионов метров коаксиальных кабелей были проложены, чтобы связать камеры с устройствами записи и хранения видеоархива.

Важным недостатком аналоговых камер было низкое разрешение получаемого изображения. На замену им пришли IP-камеры, которые практически неограниченны по максимальному разрешению. Но IP — это совсем другая топология, другое оборудование, маршрутизаторы, и что важно для целей данного обзора другой тип кабеля (витая пара) для передачи видео сигнала.

Финансовые вложения на создание новой IP-системы видеонаблюдения это колоссальные деньги. Приличная часть колоссальной суммы, процентов 40 в среднем, приходится на стоимость новой кабельной инфраструктуры.

И вот тут на сцену и выходят так называемые HDCCTV стандарты — HD-CVI, AHD, HD-TVI. Все они позволяют используя старую кабельную инфраструктуру (коаксиальных кабель) получать изображение высокого качества — HD, FullHD и даже выше.

То есть по сути HD-TVI позволяет за копейки апгрейдить старую аналоговую систему видеонаблюдения и получить систему с высоким качеством изображения. Для этого всего лишь нужно заменить оконечные устройства — видеокамеры и видеорегистраторы. Причем по сравнению с IP-камерами, камеры HD-TVI стоять в два три раза дешевле.

Дешевое видеонаблюдение

И хотя первоначально стандарт HD-TVI появился для целей апгрейда старых аналоговых систем. Дешевые видеокамеры настолько притягательны что на сегодняшний день HD-TVI полноценный конкурент IP-систем. Как минимум в сегменте малых и средних систем видеонаблюдения. Но обо всем по порядку давайте для начала определимся с терминами.

Что такое стандарт HD-TVI?

Итак, HD-TVI, это технология транспортного видеоинтерфейса высокой четкости, по английски High Definition Transport Video Interface (HD-TVI), для передачи видеосигнала по стандартному коаксиальному кабелю, разработанная компанией Techpoint .
В простонародье часто называют «формат HD-TVI» или «стандарт HD-TVI» смысловых отличий между этими понятиями нет.

Компания, Techpoint была основана в 2012 году бывшим руководителем компании Techwell, крупного производителя полупроводников, в Сан-Хосе, Калифорния. На конец 2018 года Techpoint имеет офисы в США, Японии и Китае и производства в 5 странах (Япония, Китай, США, Корея и Тайвань).

В 2013 году, после приобретения компании SDI Conexant, Techpoint вышла на рынок HD-телевизионных систем с устройствами HD-SDI, но технические особенности HD-SDI оказались бесперспективны для рынка видеонаблюдения. Поэтому в 2014 году они разработали формат HD-TVI, и начали производить чипсеты для него, которые используются в приемниках для видеорегистраторов и передатчиках для видеокамер.

В большом количестве русскоязычных источников можно встретить информацию о том что HD-TVI открытый стандарт. Как правило авторы преподносят это как преимущество, и не затрудняют себя объяснением что это сакральная фраза означает.
Не претендуя на лавры разрушителей легенд, этот миф я пожалуй разрушу.

Вся открытость HD-TVI сводится к тому что вы можете приобрести чипсеты у компании Techpoint и вместе с чипсетом вы приобретаете лицензию на стандарт передачи данных. Далее вы эти чипсеты используете для производства камер и видеорегистраторов уже под своим брендом. Видимо миф об открытости появился по аналогии со стандартом HD-CVI, который разработан компанией Dahua, которая не продает чипсеты, а продает только камеры и видеорегистраторы c этими чипсетами. То есть вы не можете приобрести чипсеты HD-CVI, можете только оборудование с этими чипсетами. Эта особенность безусловно никак не превращает проприетарный стандарт HD-TVI в открытый .

С момента появления стандарта HD-TVI компании Techpoint задают вопросы будет ли она продавать лицензию, чтобы другие производители чипсетов могли производить уже свои чипсеты стандарта HD-TVI. До настоящего времени Techpoint не заявляли о продаже лицензии.

Самый известный клиент Techpoint, который успешно продвигает HD-TVI устройства это, безусловно, Hikvision. Причем ситуация даже немного комична, даже профессионалы этого рынка не вспомнят клиента №2 или №3. Поэтому в сознании большинства HD-TVI неразрывно связан с HikVision. Что не так юридически, но фактически это верно, откажись HikVision от продаж оборудования HD-TVI он исчезнет с рынков в туже секунду.

Поэтому, разбирать как это все устроено будем преимущественно на примере оборудования HikVision, которые под это дело создали линейку устройств Turbo HD.

Turbo HD — возможно не просто очередной маркетинговый термин, HikVision уже попал под запрет от правительства США на продажу своей продукции американским государственным учреждениям.

И вполне можно говорить о рисках попасть под полный бан, как например Huawei и тогда Techpoint, а вы помните что это американская компания, не сможет продавать свои чипы HIkVision. Возможно Turbo HD нужен именно на этот случай.

Так как похоже HIkVision подстелил соломки, Hisilicon китайский производитель чипсетов уже выпускает чипсеты с поддержкой всех HD стандартов — HD-TVI, HD-CVI и AHD. Что бы убедиться в этом можете изучить, например, документацию на Hi3521A . И даже не только их выпускает, но и уже достаточно успешно реализует. Так что похоже вопрос лицензирования стандарта HD-TVI для других производителей был решен положительно.

Преимущества HD-TVI

• Передача несжатого изображения высокого разрешения 1080p (1920×1080) или 720p (1280×720).
• Стоимость системы HD-TVI ниже IP.
• Отсутствие задержек изображения, присущих IP системам. Особенно актуально при работе с PTZ камерами.
• Надежность, простота монтажа, легкий переход к видеокамерам высокого разрешения. Не нужно переучивать персонал.
• Гибридность. Регистраторы HD-TVI поддерживают работу и с камерами CVBS и с IP и с HD TVI.
• Передача видеопотока на расстояние до 500м для коаксиального кабеля категории RG-6.
• Управление и питание по коаксиалу.

Недостатки HD-TVI

• К недостаткам HD TVI можно отнести отсутствие возможности прямого сетевого доступа к каждому элементу видеосистемы. И зависимость работоспособности системы от регистратора.
• Требуется дополнительная защита линии от помех при использовании коаксиальной линии.
• Ограниченная поддержка современной видеоаналитики
• Ухудшение качества сигнала с ростом длины кабельной линии, IP сигнал вы можете передать хоть на Марс в том же качестве в котором он получен с камеры.
• Ограниченность максимального разрешения
• Только один крупный производитель поддерживает HD-TVI, если он откажется от поддержки этого формата он исчезнет с рынка
• Плохая кибербезопасность
• Новые форматы аналогового HD видео не поддерживаются такими штуками из прошлого, как матричные коммутаторы и мониторы, на которые можно было вывести композитный видеосигнал напрямую с камеры CVBS.

Также следует сказать, что большинство крупнейших брендов в мире не поддерживают аналог HD. Например, Avigilon, Axis, Canon, Bosch, Panasonic, Pelco, Sony — не поддерживают аналоговый HD и не используют ни один из аналоговых форматов. Конечно это ограничивает распространение аналогового HD на рынке. Поддержку аналогового HD возглавляют китайские и некоторые корейские бренды, которые являются сильнейшими на низком и среднем уровнях рынка, хотя и не пользуются таким большим признанием среди покупателей, как западные и японские бренды.

Рынки сбыта

Выбор формата для видеонаблюдения вопрос важный, поэтому на мой взгляд не лишним будем дать возможность посмотреть на HD-TVI через призму рынков сбыта. Основные рынки для оборудования с чипами HD-TVI это развивающиеся рынки. Основной продавец китайская компания HikVision. В контексте этих двух фактов любопытно что в самом китае HD-TVI почти не продается. Так их кабельная инфраструктура заточена на IP. А старых коаксиальных линий для аналогового видеонаблюдения, которые можно было бы обновить с использованием HD-TVI у них практически нет.

Так же HD-TVI практически не продается в США, что тоже достаточно показательно, так как США самый большой, а значит и самый привлекательный рынок для любого производителя поставляющего свою продукцию на экспорт.

Как работает HD-TVI

HD-TVI наследник стандарта HD-SDI. Стандарт SDI позволил решить задачу передачи цифровых видеоданных, как без цифро-аналоговых и аналого-цифровых преобразований, так и без многократных сжатий и распаковок, максимально сохранив при этом преемственность коммуникаций (как коаксиальных, так и оптоволоконных) и аппаратных комплексов. Многие компоненты, такие, как обычные и матричные коммутаторы, усилители-распределители и пр., применявшиеся в аналоговом ТВ, при условии определенного запаса по полосе частот с успехом работают с сигналами SDI.

Недостатком формата HD SDI в первую очередь стала зависимость качества сигнала от длины кабельной линии и требовательность к качеству самого кабеля (не ниже категории RG-6).

Зависимость формата HD-SDI от длины кабельной линии.

Поэтому несколько компаний почти одновременно разработали свои форматы передачи видео высокого разрешения по коаксиальному кабелю: Techpoint со своим форматом HD-TVI, Dahua с форматом HD-CVI и компания Nextchip с форматом AHD.

Принцип работы HD TVI-устройств.

На стороне камеры через ее объектив свет попадает на сенсор матрицы, а с матрицы в цифровой процессор обработки сигналов (ISP — Image Sensor Processor), далее сигнал преобразуется при помощи HD-TVI передатчика и поступает в линию передачи. YUV — это цветовая модель видеосигнала, где Y — яркостная составляющая; U и V — цветоразностные составляющие. На стороне приемника видеопоток преобразуется при помощи HD TVI приемника и поступает на цифровой сигнальный процессор (DSP — Digital Signal Processor) для оцифровки.

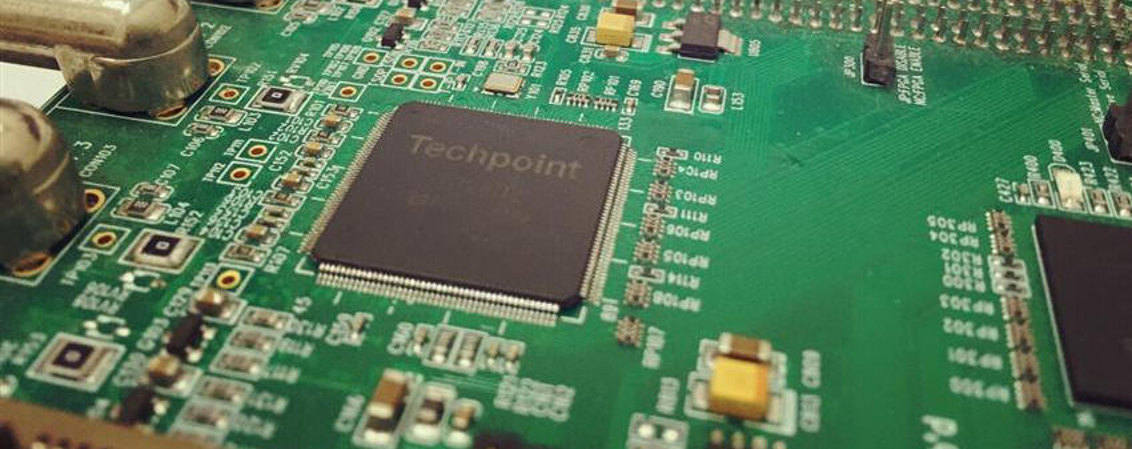

Чипсеты HD-TVI

С одной стороны это достаточно скучный раздел, а с другой важный так как, только оборудование с перечисленными чипсетами можно называть HD-TVI, все остальное это оборудование работающее в формате HD-TVI в режиме совместимости.

Но то что совместимость есть, это не означает что она идеальная, и вас вполне могут ждать неприятности в виде того, что видеосигнал вы получите, но, например, не будет поддерживается максимально разрешение видеокамеры или ограничения по скорости потока или нет поддержки управления камерой другого формата.

Ситуация осложняется еще и тем что HikVision основной двигатель HD-TVI не указывает в своих паспортах какие чипсеты он использует.

HD TVI 2.0

В 2015 году Techpoint анонсировали спецификацию формата HD-TVI 2.0. Чипсеты HD-TVI 2.0 умели передавать и принимать видеосигнал с матрицы разрешением 2 Мп.

Чипсеты HD-TVI 2.0 для приемника:

• TP2823: 4-канальный приемник 720P с поддержкой 960H
• TP2824: 4-канальный приемник 1080P с поддержкой 960H
• TP2802: 4-канальный приемник 1080P
• TP9801: 1-канальный приемник 1080P / 720P

Чипсеты HD TVI 2.0 для передатчиков:

• TP2801: передатчик 1080P, поддерживающий 1080P30 / 25 и 720P60 / 50
• TP2803: передатчик 720P, поддерживающий 720P30 / 25

HD TVI 3.0

По сравнению с предыдущим поколением чипсетов тут появляется поддержка 3-8 мегапиксельных матриц, но со скоростью видеопотока до 15 кадров в секунду.

Чипсеты Techpoint HD-TVI 3.0, включая TP2833 и TP2823C, поддерживают «универсальную совместимость» с форматами HD-TVI, CVI и AHD на расстоянии более 500 метров по кабелю для видео 720P и 1080P.

Чипсеты HD TVI 3.0 для приемника:

• TP2833: 4-канальный мультистандартный приемник 1080P/720P/960H с поддержкой 2 x BT.656 выходов
• TP2834: 4-канальный мультистандартный приемник 1080P/720P/960H с поддержкой 4 x BT.656 выходов
• TP2853: 4-канальный 3 — 8 мегаписксельный приемник с поддержкой 2 x BT.656 выходов

Чипсеты HD TVI 3.0 для передатчика:

• TP2910: 3-8 мегапиксельный передатчик с поддержкой HD-TVI

HD TVI 4.0

Поколение 4.0 дает возможность полной поддержки 3 Мп на скорости 30 кадров в секунду, 8 Мп до 15 кадров в секунду.

Чипсеты HD TVI 4.0 для приемников:

• TP2828: 4-канальный мультистандартный 3 — 8-мегапиксельный приемник с поддержкой 2 x BT.656 выходов
• TP2829: 4-канальный мультистандартный 4-мегапиксельный приемник реального времени с 4xBT.656 выходом

Чипсеты HD TVI 4.0 для передатчиков:

• TP2912: 1–8-мегапиксельный передатчик HD-TVI
• TP3801: процессор обработки изображений 720P с передатчиком HD-TVI
• TP3803: 3-мегапиксельный / 1080P процессор обработки изображений с передатчиком HD-TVI
• TP3805: 5-мегапиксельный процессор обработки изображения с HD-TVI-передатчиком
• TP3808: 8-мегапиксельный процессор обработки изображений с HD-TVI-передатчиком

HD TVI 5.0

Techpoint пока только анонсировал выпуск чипсетов HD-TVI 5.0 на выставке ISC West , которая проходила в Лас-Вегасе с 9 по 12 апреля 2019 года. Заявлена поддержка 4К на низкой скорости, а также передача звука по коаксиальной линии.

Сравнение HD-TVI с IP, HD-CVI, HD-SDI, AHD и CVBS

H D-TVI всего лишь один из форматов и безусловно рассматривая его нельзя обойти стороной такой вопрос недостатков и преимуществ по сравнению с форматами конкурентами. Конкурентов мы разобьем на три группы:

• Старички CVBS, HDSDI
• Одногруппники: HDCVI, AHD
• Мажор: IP

HD-TVI vs CVBS vs HDSDI

Здесь все просто и даже немного скучно. Глобально CVBS и HD-SDI мертвы. И этот факт даже полноценными конкурентами их считать не позволит. Оборудование CVBS, HD-SDI почти не продается и почти никем не поддерживается.
Если в двух-трех словах то проблемы этих двух форматов, высокая чувствительность к помехам, низкое разрешение, в случае с HD-SDI еще и высоки требования к качеству кабеля.

HD-TVI vs IP

В случае, если речь идет о создании новой, то в пользу HD-TVI можно зачесть то, что камеры и регистраторы HD TVI обойдутся на 30% — 50% дешевле, чем IP. И это тоже победа.

Причина по который цены столь разные у HD-TVI и IP это кодирование или сжатие сигнала. В случае с IP упаковка видео происходит в камере (кодеками H.264, H.265, mpeg, H.264+, H.265+), для того чтобы сигнал соответствовал пропускной способности сети, а в случае камер высокого разрешения, это критично. Соответственно камера должна быть оснащена вычислительной мощностью на аппаратном уровне, для выполнения подобной операции, что сказывается на ее стоимости. В HD-TVI системах кодирование выполняется регистратором, а камера передает несжатый видеопоток на порт регистратора.

А в случае с HD TVI — можете. В условиях модернизации аналоговой системы видеонаблюдения, новая HD TVI камера вешается на старый кронштейн и подключается к старым проводам, на это способен даже не очень квалифицированный инженер. Для монтажа IP-системы вам потребуется дополнительно сетевой специалист.

Хотя безусловное не значит исключительное, IP-камеры IDIS так же не требуют никакой предварительной настройки, каждая из них автоматически определяется в системе и будет готова к работе благодаря уникальной технологии DirectIP .

• IP-камеры IDIS с поддержкой протокола DirectIP — цена от 9900 рублей

Hikvision в своих видеорегистраторах реализует функции :

• Обнаружения лиц, функция, которая позволяет фиксировать появление лиц в кадре и реализовывать различные тревожные сценарии.
• SMD (Smart Motion Detection), умный детектор движения не только фиксирует движение объекта в кадре, но и размер объекта, подсчет объектов и направление движения (регистраторы серий DS-7300/8100/9000HUHI-F/N).
• Обнаружение вторжения/ пересечения линии, также доступна реализация тревожного сценария (регистраторы серий DS-7300/8100/9000HUHI-F/N).
• Диагностика качества видео, например, размытого изображения или нарушение яркости/цветности.
• Детектор сбоев.
• Регистраторы DS-7300/8100/9000HUHI-F/N серий поддерживают RAID0, RAID1, RAID5, RAID 6 и RAID10 схемы хранения, и схема может быть включена или отключена требованию. Может быть настроено 16 массивов.
• Адаптивный поиск по архиву (создание меток, поиск по меткам).

Но следует учесть, что данные функции могут быть реализованы в полном объеме не на всех каналах.

Видеоаналитика на видеорегистраторах выводит формат HD-TVI в ранг серьезных конкурентов IP.
Но все таки не стоит забывать что глобальная тенденция сводится к тому что видеоаналитика будет выполнятся на оконечном устройства, в данном случае IP-камере. Что конечно является серьезнейшим преимуществом IP.
К стати у нас на сайте есть серьезнейший обзор всех возможностей видеоаналитики .

HD-TVI vs HD-CVI и AHD

Три этих одногруппника в сущности друг от друга отличаются мало. Их всех можно достаточно успешно применить для модернизации существующей аналоговой системы видеонаблюдения. И новую систему собрать тоже выйдет дешевле чем на IP.

HD-CVI единственный из всех умеет передавать аудио по одному кабелю с данными и это конечно победа с точки зрения совершенствования технологии, но с точки зрения практической нельзя сказать что это прям преимущество. Так как запись аудио можно обеспечить дополнительным кабелем что не намного сложнее.

HD-TVI и HD-CVI привязаны к HikVision и Dahua соответственно, и та и другая компания имеют шанс накрыться медным тазом благодаря усилиям США , и если это произойдет то HD-TVI и HD-CVI всего скорее накроются тем же тазом. В общем это некоторые риски о которых вам следует знать.

AHD единственный которому не грозят санкции, и единственный которому не недоступна возможность передачи питания по коаксиалу (PoC).

Производители оборудования для видеонаблюдения с чипами HD-TVI

Главный производитель оборудования для видеонаблюдения с чипсетами HD-TVI это компания Hangzhou Hikvision Digital Technology Co. Ltd . На российском рынке оборудование с чипсетами HD-TVI компания HikVision предлагает с линейкой Turbo HD.
Второй бренд представляющий HD-TVI это HiWatch , это бюджетный бренд компании HikVision , т.е. это все один и тот же производитель.

Производитель сильно номер два и к тому же более дорогой, южнокорейский вендор — IDIS . Позиционирующий свое оборудование как готовое комплексное решение для систем безопасности. Несмотря на то, что HD-TVI позиционируется как «дешевое» видеонаблюдение, там есть приятные фишечки, которые не могут не радовать, типа подсветки EXIR, расширенной поддержки аппаратных средств аналитики, PoC и UTC, техническая и информационная поддержка своих продуктов в России и прочее.

Камеры видеонаблюдения HD-TVI

Когда мы говорим в общем про камеры видеонаблюдения HD-TVI мы говорим про одного злого китайского монстра HikVision и немного, можно сказать для красоты корейского производителя IDIS.

• Камеры видеонаблюдения HD-TVI — цена от 1 485 рублей

В модельном ряду камер HD-TVI присутствуют камеры с разрешениями 1 Мп, 2 Мп, 3 Мп, 5 Мп и 8 Мп. Соответственно, камеры есть статичные и поворотные (PTZ), внутреннего исполнения и уличного, различаются по разрешению матрицы, дальности ИК-подсветки и дополнительным функциям на борту.

• Камеры HD-TVI HiWatch — цена от 1 485 рублей
• Камеры HD-TVI HikVision — цена от 3 270 рублей
• Камеры HD-TVI IDIS — цена от 10 530 рублей

HD-TVI видеокамеры Hikvision, как правило, имеют матрицу ⅓ Progressive Scan CMOS, где ⅓ — это ее физический размер от дюйма. Вообще, размер матрицы влияет на цену камеры прямо пропорционально, чем больше размер, тем выше цена. Видеокамера с физическим размером матрицы ½” будет стоить дороже, чем видеокамера с матрицей ⅓’’.
Причем если у вас две видеокамеры с одинаковым физическим размером матрицы, но разным количеством пикселей, то совсем не факт, что изображение с видеокамеры с большим количеством пикселей будет лучше. Скорее всего, оно выиграет в детализации при хороших условиях, но будет шумным в темное время суток, поэтому еще не стоит гнаться за количеством пикселей.

У камеры может быть объектив постоянного фокусного расстояния или вариофокальный, в котором фокусное расстояние изменяется механически вручную, но центры кадров для разных фокусных расстояний находятся в одной точке, или трансфокаторный объектив (например, в поворотной видеокамере), когда фокусное расстояние изменяется электронно-механическим приводом внутри него, т.е. удаленно. Это тоже влияет на цену камеры.

Угол обзора видеокамеры в зависимости от фокусного расстояния объектива и разрешения матрицы.

В HD-TVI видеокамерах, как и в IP видеокамерах, реализована аппаратная аналитика. В OSD меню камеры можно увидеть такие параметры: AGC, WDR, BLC, 3D DNR, маскирование, и прочее.

AGC — Automatic Gain Control или автоматическое усиление отношения сигнал/шум в видеокамере, это процесс стабилизации амплитуды видеосигнала на выходе видеокамеры.

BLC — компенсация встречной засветки. При включении этой функции происходит повышение уровня экспозиции для всего изображения. Выигрывает детализация темных участков кадра, но происходит высветление светлых участков.

Пример видеозаписи камеры Hikvision с технологией BLC

Исходное изображение. Использование функции BLC.

WDR — аппаратный расширенный динамический диапазон. Объединяет длинные и короткие экспозиции в одном кадре. Для компенсации засветленных и затемненных участков кадра.

• Камеры HD-TVI HiWatch с WDR — цена от 3 730 рублей
• Камеры HD-TVI HikVision с WDR — цена от 3 270 рублей

Пример видеозаписи с включенным и выключенным WDR

DWDR — тот же расширенный динамический диапазон, только реализованный не аппаратно, а программно. Может ухудшать качество изображения, в отличие от аппаратного.

3D DNR — 3D шумоподавление.
Снижает до минимума уровень шума, который возникает на участках видео в условиях низкой освещенности. Подавление шумов происходит за счет сравнения кадров и обработки каждого из них несколько раз, а не один как в предыдущей версии DNR. 3D DNR может быть использовано для повышения качества изображения и сохранения пропускной способности, тем самым снижая ее размер.

Пример видеозаписи с камеры HikVision с технологией 3D DNR (3D Digital Noise Reduction)

Датчик движения — использование датчика движения видеокамеры для записи видеопотока.

Маскирование — настройка маски кадра, где не требуется срабатывание датчика движения для записи видеопотока.

Поворотные HD-TVI видеокамеры

PTZ-видеокамера (Pan-Tilt-Zoom — аббревиатура от: панорамирование, наклон, приближение) определенно дороже, чем статичная видеокамера внутреннего или наружного исполнения, за счет сложного роботизированного поворотного механизма и управления объективом.

• Поворотные HD-TVI видеокамеры — цена от 29 690 рублей

Уличные камеры HD-TVI

С учетом что максимальная дальность передачи у HD-TVI достигает 500 метров особенно привлекательным становится их использование для разных задач уличного видеонаблюдения. Ведь часто именно на улице длины кабельных трасс самые протяженные. Удобно, если объект имеет несколько строений или протяженный периметр.

• Уличные камеры HD-TVI — цена от 1590 рублей

Второй момент заключается в том, что если мы будем использовать IP-камеры с их максимальной дальностью до 100 метров, нам придется использовать коммутационное оборудование для усиления сигнала, и монтажные шкафы для того чтобы это оборудование разместить. Что еще больше увеличит стоимость системы видеонаблюдения.

Обзор регистраторов HD-TVI

Вот тут таблицы с характеристиками THD видеорегистраторов Hikvision. Регистраторы отличаются не только количеством видеокамер, которые можно подключить, но и скоростью видеопотока на каждом канале для камер разного разрешения.
Как правило, видеокамеры с разрешением больше 2 Мп (4-5-8 Мп) поддерживаются со скоростью максимум 15 кадров в секунду.

4-канальные HD-TVI видеорегистраторы:

• HD-TVI видеорегистраторы HikVision — цена от 8 590 рублей
• Гибридные HD-TVI видеорегистраторы HiWatch — цена от 4 390 рублей
• HD-TVI видеорегистраторы IDIS — цена от 18 300 рублей

8-канальные HD-TVI видеорегистраторы:

• HD-TVI видеорегистраторы HikVision — цена от 12 990 рублей
• Гибридные HD-TVI видеорегистраторы HiWatch — цена от 7 030 рублей
• HD-TVI видеорегистраторы IDIS — цена от 23 990 рублей

16-канальные HD-TVI видеорегистраторы:

• HD-TVI видеорегистраторы HikVision — цена от 24 990 рублей
• ГибридныеHD-TVI видеорегистраторы HiWatch — цена от 13 190 рублей
• HD-TVI видеорегистраторы IDIS — цена от 101 000 рублей

Более дорогие видеорегистраторы IDIS поддерживают резервирование жестких дисков или RAID-массив .

• HD-TVI видеорегистраторы IDIS с поддержкой RAID1 — цена от 101 000 рублей

Жесткие диски для видерегистраторов
Жесткие диски никогда не идут в комплекте к видеорегистратору. Их всегда нужно приобретать отдельно. В этом есть большой смысл так как, необходимая емкость жесткого диска рассчитывается, индивидуально под вашу интенсивность движения в кадре, количество видеокамер и, конечно, их разрешение. Рассчитать емкость жесткого диска с помощью специального калькулятора можно здесь .

• Жесткие диски для видеонаблюдения — цена от 4818 рублей

Еще момент с жесткими дисками заключается в том что, видеорегистраторы рассчитаны на круглосуточный режим работы и записи, соответственно обычные жесткие диски для офисных решений не подойдут (ну, или подойдут, но не надолго).

PoC (Power Over Coax) — питание по коаксиальному кабелю

Технология PoC, поддерживает одновременную передачу питания и аналогового видеосигнала высокого разрешения по коаксиальному кабелю на расстоянии до 200 метров. Что позволяет избавиться от лишних кабелей, розеток и блоков.
HikVision анонсировали функцию PoC в 2016 году и в 2017 начали разработки. А в 2018 году Hikvision выпустили несколько моделей камер с питанием через коаксиальный кабель (PoC) и видеорегистраторы, поддерживающие эту функцию.

• HD-TVI камеры с поддержкой PoC — цена от 6 790 рублей
• HD-TVI видеорегистраторы с поддержкой PoC — цена от 23 490 рублей

Управление PoC осуществляется через интерфейс видеорегистратора, можно включить и выключить питание для каждого канала.
Система питания PoC пока не стандартизирована, как следствие, отсутствует совместимость между решениями, предлагаемыми разными производителями.

Реализация функции PoC.

Дальность передачи питания через коаксиальные кабели разных типов ( в метрах).

Гибридность

Здесь опять нужно внести ясность относительно терминологии, когда разговор заходить о «гибридности» часто можно слышать термин синоним «мультиформатность». Между этими двумя терминами нет никакой разницы. И означают они возможность одного устройства работать в разных форматах в случае с камерами, или с разными форматами в случае с видеорегистраторами.

Гибридные видеорегистраторы

На сегодняшний день практически все вендоры, выпускающие оборудование аналогового HD формата заявляют о гибридности своих регистраторов. Теоретически это означает, что к HD-TVI видеорегистратору вы можете подключить не только HD-TVI видеокамеру, но и IP, AHD и HD-CVI. Конечно не к каждому, а только к гибридному, т.е. тому у которого это заявлено в характеристиках.

• Гибридные видеорегистраторы — цена от 4 390 рублей

Но на практике вас могут ждать неприятности в виде того, что видеосигнал вы получите, но на стороннее оборудование могут действовать ограничения, например, не поддерживается полное разрешение видеокамеры или ограничения по скорости потока или нет поддержки управления камерой другого формата. Поэтому все таки лучше придерживаться правила что HD-TVI камеру нужно подключать к HD-TVI видеорегистраторы.

Это не касается старых аналоговых (CVBS) камер, их поддержка является полной. И это делает HD-TVI отличным вариантом для модернизации аналоговых систем видеонаблюдения.

Пример построения гибридной системы на базе THD видеорегистратора HikVision DS-7208HUHI-F2/N.

Гибридные камеры видеонаблюдения

Кроме видеорегистраторов, производители выпускают гибридные видеокамеры способные по одному видеовыходу передавать видеопоток в нескольких форматах HD-TVI, AHD, HD-CVI, CVBS (NTSC или композитный PAL, BNC), не одновременно, конечно, а при помощи переключателя форматов.

• Гибридные камеры видеонаблюдения — цена от 1 485 рублей

По тем же причинам что HD-TVI камеры, особым спросом пользуются уличные гибридные камеры. На всякий случай причина эта — дальность передачи данных — до 500 метров.

• Уличные мультиформатные (гибридные) видеокамеры — цена от 1 590 рублей

Производители чипов для гибридных камер и видеорегистраторов

И так чипсеты для HD-TVI производит Techpoint, чипсеты для HD-СVI производит Dahua, чипсеты для AHD производит Nextchip.

Однако учитывая множество факторов о которых я писал выше на данный момент на рынке появились другие производители мультиформатных чипсетов, поддерживающих все форматы передачи видео — HD TVI, HD CVI, AHD и CVBS.

Самый крупный и известный из них китайский производитель микропроцессоров Hisilicon , предлагает решения , в которых реализована поддержка всех стандартов, например чипсеты Hi3521DV100, Hi3531DV100 для видеорегистраторов и другие

А учитывая привычку китайских производителей не указывать производителя чипсета в паспорте на изделие, в данный момент особенно трудно определить что чипсет стоит в том изделие которое вы купили. А зачастую именно от этого будет зависеть качество видеосигнала.

Передача аудиосигнала в HD-TVI

Передача аудиосигнала по отдельному аудиокабелю

Для использования этого метода, вам потребуется специальный кабель для передачи аудиосигнала под разъем RCA. Со встроенного в видеокамеру микрофона звук передается в моно-режиме, т.е. всего 1 канал, поэтому видеокамеры оснащены 1 выходом RCA, так же как и видеорегистратор имеет 1 аудиовход RCA на канал ( в целом аудиовходов у видеорегистратора может быть и больше).

Разъем RCA (тюльпан)

Разъем RCA в народе называется “тюльпан”, стандартный разъем для передачи композитного сигнала.Для передачи звука можно использовать любой медный кабель, например витую пару категории 5 и выше. Есть специальные акустические кабеля, которые используются в профессиональных акустических системах для соединения оборудования, например, колонок и усилителей. Это та же самая пара медных проводников в изоляции, правда уже не витая, и сечение 1 жилы может быть от 0.25 мм2 и больше.

• Кабели для передачи аудиосигнала — цена от 6 рублей за метр
• Разъемы для подключения кабеля — цена от 15 рублей

Если регистратор оснащен аудиовходом, то можно и приобрести микрофон отдельно. Размещение микрофона отдельно от камеры имеет большой смысл т.к. сцена на которую ориентирована камера, находится всегда на каком то удалении от камеры. И отдельный микрофон можно разместить в непосредственной близости от сцены, т.е. ближе к источнику звука.
Для отдельной передачи звука нужен активный микрофон (это значит для него нужно подвести питание) с шумоподавлением и защитой от помех.

• Камеры HD-TVI со встроенным микрофоном — цена от 2 090 рублей
• Микрофоны для видеонаблюдения — цена от 410 рублей

Передача аудиосигнала по коаксиальному кабелю — AoC (Audio over Coaxial)

Интерфейс HD-TVI поддерживание передачу звука по коаксиальной линии, название этой технологии — AoC (Audio over Coaxial)
Технология AoC (Audio over Coaxial) позволяет передавать аудиосигнал по коаксиальному кабелю вместе с видеосигналом без необходимости подключения отдельного микрофонного аудиокабеля. Решение упрощает запись и передачу аудио в системах видеонаблюдения, а также не требует дополнительных расходов на монтаж микрофона, так как AoC-камеры HikVision и HiWatch уже им оснащены.

Одним из преимуществ технологии AoC является возможность записи звука со всех камер в системе, так как количество аудиоканалов записи соответствует количеству видеоканалов регистратора. Решение не ограничивает применение внешних микрофонов – при наличии аудиовхода можно дополнительно использовать микрофонный кабель. Все обновленные регистраторы HiWatch Q- и U-серии оснащены аудиовходами для традиционного подключения внешнего аудиооборудования.

Дальность передачи аудиосигнала соответствует дальности передачи видеосигнала. Например, при использовании кабеля типа RG6 с 2 Мп камерой с технологией AoC максимальная дальность составит 600 метров.

Активация и настройка осуществляется через OSD-меню камеры с технологией AoC и в регистраторе. По умолчанию в AoC-камерах HiWatch технология включена. В регистраторе можно выбрать тип записи звука – по технологии AoC или через аудиовход регистратора.
В линейке HiWatch доступны 2 и 5 Мп камеры видеонаблюдения с технологией AoC для установки в помещении и на улице. С их помощью оператор системы получает полную информацию о ситуации на охраняемом объекте: как видеоизображение, так и аудиоданные. Технология AoC уже доступна в обновленных моделях регистраторов Q- и U-серии с индексом A, при этом стоимость оборудования не изменилась.

• HD-TVI-камеры с технологией AoC — цена от 2 850 рублей
• HD-TVI-регистраторы с технологией AoC — цена от 7 140 рублей

Двусторонняя передача данных RS-485 по HD TVI

Кроме функции PoC (Power Over Coax) в HD-TVI реализован дополнительный интерфейс управления UTC control (Up The Coax control), то есть управление поворотными PTZ камерами осуществляется по коаксиальному кабелю (другие названия этого протокола: Hikvision-C и Coaxitron). UTC control позволяет передавать команды управления поворотными PTZ камерами (а также управление OSD-меню, обновлением прошивки камеры) по коаксиальному кабелю, через который идет сигнал от камеры до регистратора, при этом расстояние передачи таких сигналов ограничено 300 метрами при использовании кабеля не хуже RG-59.

• HD-TVI камеры видеонаблюдения c PTZ — цена от 29 690 рублей

Если видеокамеры это устройства которые принимают сигнал управления, то понятно что нужны устройства которые будут этот сигнал отдавать. Отдавать из особо некому кроме видеорегистраторов.

• HD-TVI видеорегистраторы для PTZ камер — цена от 6 890 рублей

В линейке Hikvision поддержка управления по коаксиальному кабелю реализована в моделях регистраторов HQHI-Kx и HUHI-Kx.

Выбор кабеля для передачи видеосигнала HD-TVI

В принципе, для передачи видеопотока формата HD-TVI действуют те же требования к кабельной линии, что и для других аналоговых сигналов. Кабельная линия должны быть спроектирована таким образом, как будто источник сигнала подсоединен к приемнику напрямую. Иначе говоря, в идеале вы должны передать сигнал без потерь ( ну, или постараться его восстановить).

Длина кабельной линии — важный фактор влияющий на качество изображения, чем она длиннее, тем более неблагоприятное воздействие она оказывает на передаваемый сигнал, по другому быть не может.

Передача HD-TVI по коаксиалу

Коаксиальный кабель — это основной вид кабеля для передачи видеосигнала в HD-TVI системах видеонаблюдения. Кроме конкретно коаксиальных кабелей часто используются специальные комбинированные кабели для видеонаблюдения которые состоят из коаксиального кабеля + две жилы питания в одной оплетке.

Коаксиальный кабель марки RG-59/U

Часть кабеля RG-59 с зачищенным концом. А —Внешняя пластиковая оболочка, В —Медная оплетка, С —Внутренний диэлектрический изолятор
В — Медный сердечник (иногда твердый сердечник)

Российский аналог РК-75-3-х.
RG-59 тоньше стандартного кабеля RG-6, как следствие более удобен при подключении к видеокамерам. Центральная жила может быть медной или из омедненной стали.

• Кабель коаксиальный RG-59 — цена от 18 рублей за метр
• Кабели комбинированные для видеонаблюдения — цена от 17 рублей за метр

Результаты тестирования качества видеосигнала HD 720p HD-TVI по кабелю RG-59 в зависимости от дальности передачи.

• 200 метров — качество изображения отличное, пример видео HD 720p записи с 200 метров
• 400 метров — качество изображения удовлетворительное, пример видео HD 720p с 400 метров
• 600 метров — качество изображения низкое, пример видео HD 720p с 600 метров

Результаты тестирования качества видеосигнала HD 1080p HD-TVI по кабелю RG-59 в зависимости от дальности передачи.

• 200 метров — качество изображения отличное, пример видео HD 1080p с 200 метров
• 400 метров — качество изображения удовлетворительное, пример видео HD 1080p с 400 метров
• 600 метров — качество изображения низкое, пример видео HD 1080p с 600 метров

Коаксиальный кабель марки RG-6

Российский аналог: РК-75-4-х.

• Кабель коаксиальный RG-6 — цена от 9 рублей за метр
• Кабели комбинированные для видеонаблюдения — цена от 17 рублей за метр

Тестирование качества видеосигнала HD 720p HD-TVI по кабелю RG-6 в зависимости от дальности передачи.

• 200 метров — качества изображения отличное, пример видео
• 400 метров — качества изображения удовлетворительное, пример видео
• 600 метров — качества изображения низкое, пример видео

Тестирование качества видеосигнала HD 1080p HD-TVI по кабелю RG-6 в зависимости от дальности передачи.

• 200 метров — качества изображения отличное, пример видео
• 400 метров — качества изображения удовлетворительное, пример видео
• 600 метров — качества изображения низкое, пример видео

А вот тут примеры изображений, ха рактерные для передачи видео по коаксиальному кабелю разных типов на расстояние 500 м. Количество меди в кабеле влияет не только на стоимость кабеля, но и на конечное изображение. В принципе, для небольших объектов с расстоянием до видеокамеры до 200 метров вполне хватит кабеля RG-59 с медной жилой. С увеличением расстояния можно использовать кабель RG-6 или RG-11 (магистральный кабель для прокладки наружных линий).

Усиление видеосигнала HD-TVI по коаксиальной линии

Из реальных тестов видно, что на расстоянии 600 метров качество изображения падает катастрофически. Если требуется передавать видеосигнал на такое расстояние, то лучше добавить в линию усилитель сигнала по коаксиальной линии.
Линейные усилители должны устанавливаться как можно ближе к источнику видеосигнала для получения лучшего отношения сигнал/шум.

В зависимости от разрешения дальность усиления видеосигнала может достигать 600 метров для HD TVI (усиление видеосигнала с 2 мегапиксельной камеры на 600 метров, с 5 мегапиксельной — 400 метров).

• Усилитель видеосигнала CA101HD по коаксиальной лини и — цена от 3500 рублей

Линейный усилитель видеосигнала поможет при затухании сигнала в линии и удлинит общую линию связи, но при других видах помех он окажется неэффективен, поскольку наведенные помехи в линии передаются вместе с сигналом. При большой линии связи (до 1 км) целесообразнее использовать активные приемо-передатчики по витой паре со встроенной защитой от помех. При линии связи более 1 км, возможно, стоит перейти на оптоволоконную линию, которая, в принципе, решит все проблемы с помехами.

Активный усилитель видеосигнала по коаксиальной линии

Передача HD-TVI по витой паре

Видеобалуны для передачи видеосигнала HD-TVI и электропитания по витой паре

Активные приемники и передатчики по витой паре

Пассивный приемопередатчик для витой пары обеспечит передачу видеосигнала на расстояние до 300 метров (но мы понимаем, что чем больше разрешение нашей видеокамеры, тем на меньшее расстояние будет передано хорошее изображение, с увеличением расстояния качество картинки падает). Если требуется большие расстояния передачи, то для этого используют активные передатчики и активные приемники, которые обеспечат передачу видеосигнала на расстояние до 600 м, т.е. активные приемники-передатчики работают еще и как усилители сигнала.

Активные приемники могут работать как с активными передатчиками, так и с пассивными приемопередатчиками. Питание приемника производится от блока питания с напряжением DC12V, 1A как правило в комплект поставки не входит. Питание передатчика производится от блока питания видеокамеры (DC 12V). Для этого в комплекте с устройством, как правило поставляется удобный переходник, позволяющий подключать к одному блоку питания сразу передатчик и видеокамеру.

• Активные передатчики видеосигнала по витой паре — цена от 1 505 рублей
• Активные приемники видеосигнала по витой паре — цена от 3 210 рублей

Вот тут еще комплект активного передатчика и приемника.

Активные приемники и передатчики по витой паре с защитой от помех

Для дополнительной защиты линии от помех можно использовать активные приемники и передатчики видеосигнала со встроенной защитой от помех (обеспечивают передачу видео по витой паре на расстояние до 700 метров для 1 Мп и до 500 метров для 2 Мп).

• Активный передатчик TA-H по витой паре с защитой от помех — цена 1 505 рублей
• Активный приёмник RA-H по витой паре с защитой от помех — цена 3 210 рублей

Если говорить о возможностях активных и пассивных приемопередатчиков при передаче видеосигнала HD TVI на разные расстояния, то тестирование наших инженеров показало следующее . В качестве передающих устройств они использовали две видеокамеры HD TVI разрешением 720р и 1080р, пассивный приемопередатчик, пару активного передатчика и активного приемника сигналов, линию на базе неэкранированной витой пары категории 5е, и регистратор HD TVI, как приемник видеосигнала. Ну и вкратце полученный результат можно описать так: при помощи пассивного приемопередатчика хороший видеосигнал с обеих камер можно передать максимум на 200 метров.

Если использовать активный приемник или пару активного из приемника и передатчика, то изображение удовлетворительного качества можно получить на расстоянии 400 — 450 метров максимум. При длине кабеля 500 метров снижалась разрешение выходного изображения, насыщенность, появлялись искажения.

Передача HD-TVI по оптоволокну

Для передачи сигналов на расстояния свыше 1 км рекомендуется использовать оптоволоконные линии связи . В них электрические сигналы преобразуются в лучи света и передаются по оптоволокну. Луч света обычно инфракрасный. Оптоволоконная система включает в себя оптический передатчик и оптический приемник.

• Кабель волоконно-оптический — цена от 32 рублей

Существуют два типа оптоволокна: многомодовое и одномодовое. Использование многомодовых систем позволяет передавать аналоговый композитный видеосигнал на расстояние до 5 км. Одномодовое оптоволокно позволяет передавать сигнал на расстояние до 25 км. Для передачи сигнала на расстояния до 50 км используют лазерные передатчики и приемники. Для оптоволоконных линий также разработаны линейные усилители, но они гораздо сложнее обычных.

• Комплект для передачи сигнала HD-TVI по оптоволокну — цена 15 407 рублей

Комплект для передачи HD-TVI и сигнала управления RS-485 по одномодовому оптоволокну на расстояние до 20 км (до 2 км по многомоду) с разрешением до 5Mpix. Технология кодирования видеосигнала без потерь обеспечивает безупречное качество передаваемого сигнала.

Устройства грозозащиты для линий передачи HD TVI

Для грозозащиты в электрическую цепь включаются специальные устройства. Принцип работы их одинаковый, исполнение бывает, например, под коаксиальный кабель или под витую пару.

Устройство грозозащиты под коаксиальный кабель

• Устройство грозозащиты отдноканальное SP-HC под коаксиальный кабель — цена от 1522 рублей
• Устройство грозозащиты одноканальное SP-H под витую пару — цена от 1631 рубля

Устройство грозозащиты под витую пару

Доступ к просмотру онлайн видеоизображения с камер через интернет

У IP систем, в случае грамотно спроектированной системы (мы к слову проектируем только такие), есть одно неоспоримое преимущество — работоспособность каждого элемента системы практически не зависит от сервера.

Например, если камера видеонаблюдения имеет на борту SD-карту для записи видеоархива, то она вообще, практически, автономна. При этом вы имеете доступ к к ней для просмотра онлайна, или настройки.

Камеры HD-TVI не могут похвастаться такой автономностью, нет сервера (видеорегистратора) — нет видео. Но, через HD-TVI видеорегистратор вам доступен тот же самый функционал — просмотр онлайна, настройка, просмотр записи.

В случае с HikVision и HiWatch, при помощи сетевого сканера SADP , вы найдете в вашей сети подключенный регистратор, установите ему IP-адрес вашей сети и пароль. После чего видеорегистратор станет доступен по веб-интерфейсу, с любого устройства которое имеет браузер и подключено к той же сети.

Схема коммутации для организации доступа через интернет

Также, у HikVision и HiWatch в есть облачный сервис Hik-Connect с помощью которого вы самостоятельно настроите доступ через интернет к вашей системе видеонаблюдения, как с мобильных устройств так и с компьютера.
Как видите организовать доступ через интернет проще простого, но есть одно но , есть большие шансы что за частной а иногда и интимной жизнью вашей семьи будет наблюдать весь интернет.

Выводы

Так как статья снова получилось гигантской, хотя бы вывод сделаю кратким. Так как главное уже сказано.

Системы видеонаблюдения HD-TVI имеют свои плюсы и минусы, выше я разобрал их все до одного. Самый главный плюс — низкая цена на оборудование у HikVision, а это основной производитель без которого никакого HD-TVI нет и не было бы.

Отсюда же вытекает и основной минус на мой взгляд, преступно низкая кибербезопасность устройств от HikVision. Подробнее и нагляднее писал об этом здесь .

Еще один значимый минус заключается в том что вам придется забыть о серьезной видеоаналитике .

Поэтому моя рекомендация — брать можно для малых и средних по размерам сетей видеонаблюдения, но нужно думать о кибербезопасности самостоятельно. Организация VPN сети для доступа к вашей системе видеонаблюдения отличный способ это сделать. В противном случае, не удивляйтесь если с подробностями вашей личной жизни познакомится широкий круг пользователей интернета.

Источник
