Кабель для комбилоадера м86

Кабель для комбилоадера м86

Как самому легко и просто сделать универсальный кабель

Изучаем схему, найденную на www.chiptuner.ru и понимаем, что кабель очень простой. Нам понадобится:

1. Немного разноцветных проводов длиной 60 см.
2. Коннекторы от 55-пинового разъема 11 – 13 шт.
3. Коннекторы от 81-пинового разъема 7 – 9 шт.
4. Термоусадочная трубка разных диаметров (2,5 mm; 4 mm; 8mm).
5. 2 переключателя ножевых.
6. Светодиод обычный.
7. Резисторы 1 кОм и 120 Ом.
8. Колодка DB-25 «Папа» в корпусе.
9. Уплотнительная резинка для корпуса DB-25
10. Провод питающий 2×0.35 2 метра.
11. Разъем прикуривателя.
12. Колодка OBD‑2.
13. Кабельные стяжки.

1. Паяльник.
2. Кусачки.
3. Кримпер.
4. Термофен или зажигалка.

Итак, начинаем изготовление универсального кабеля Combiloader.

Приступаем к реализации.

Контакты, малый от колодки 81-pin, большие от колодки 55-pin:

Для начала нам нужно подготовить разноцветные провода одинаковой длины. Цвет проводов – из раздела «Справка» программатора Combiloader: черный, красный, серый, синий, желтый, оранжевый, зеленый. Длина провода 60 см. От каждого провода нужно отрезать 10 см, главный кабель не должен превышать 60 см., согласно справке, поэтому первый, большой, контакт опрессовывается на расстоянии 50 см, длина проводника до малого – 10 см.

После опрессовки контакты закрываются термоусадкой. В результате должно получиться примерно так:

Аналогично делаем все семь проводов:

Далее работаем с OBD коннектором, купленным на Aliexpress:

Изоляцию с колодки нужно снять и прозвонить все провода. Нам понадобятся провода 4 и 5 – это масса (на фото – синий и зеленый), их нужно обрезать для соединения с основным жгутом, провод питания (16 контакт, этот провод пойдет в сторону DB-25). Провода от 7 и 15 (на фото – коричневый и коричнево/черный) контактов можно сразу свить в витую пару, это у нас будет GPT. Их можно не запоминать, какой где, провода GPT могут меняться местами при программировании.

CAN шина, для полной совместимости с режимом BSM должна быть «запаралелена», нам нужно объединить 2 + 6 и 10 + 14, второй провод обрезать, оставив немного для подпайки терминатора CAN-шины. На фото CAN – желтый и бело/черный.

Подготавливаем отключаемый терминатор. Резистор на 120 Ом просто монтируется на контакт, подключается к шине CAN средний контакт и контакт с резистора. Это позволит подключать – отключать резистор от шины CAN:

И припаиваем его к оставленным проводникам. Шину CAN теперь тоже можно скрутить в витую пару, а переключатель вместе с резистором «прячется» в термоусадку:

Прикладываем колодку к нашему разноцветному кабелю с таким расчетом, что бы CAN и GPT были примерно на одинаковом расстоянии с большими коннектором основного кабеля и прихватываем кабельной стяжкой. После этого нам нужно присоединить контакты 4 и 5 к массе.

Собираем с помощью стяжек жгут. Неиспользуемые проводники колодки можно обрезать. Но я рекомендую просто немного их укоротить и спрятать в проводке. Мало ли что, вдруг понадобится впоследствии какой – либо контакт OBD. На скрученные витые пары GPT и CAN нужно опрессовать малые контакты. У нас должно получиться примерно так:

Приступаем к распайке стороны с DB-25. Можно сделать специальную платку для припаивания к разъему DB-25. Но можно обойтись без нее. Основная функция платы – фиксация переключателя и светодиода.

Вот так незамысловато это выглядит после сборки 🙂

Сами же провода подпаиваются непосредственно к контактам, согласно справке.

Немного «дорабатываем» корпус:

И припаиваем на питающий провод стандартный коннектор в прикуриватель. Кстати, не понимаю, зачем это нужно, но так повелось и стало негласным стандартом. Так что этот пункт можно смело пропустить, если вы делаете кабель для себя.

Любуемся на готовый вариант.

Ну и напоследок, делаем дополнительные провода массы и питания. Они нужны для того, что если на каком – нибудь хитром блоке не хватит стандартных коннекторов, можно отрезать большой или малый контакт и присоединить к основному проводу.

Источник

Кабель для комбилоадера м86

Универсальный кабель Загрузчика позволяет производить подключения к любым ЭБУ с разъемами, отличающимися от используемых в автомобилях Российского производства.

Кабель может быть изготовлен самостоятельно согласно используемым контактам и цветовой маркировке проводов:

Контакт DB25	Цвет провода	Назначение
21	черный	Питание адаптера (масса). На прикуриватель.
18	красный	Питание адаптера (+12V). На прикуриватель.
22	черный	Масса («Земля»)
15	оранжевый	Питание после ГР (К30Р)
16	серый	Управление ГР
17	красный	+12V (K30)
5	желтый	+12 после ЗЖ (K15)
1	синий	K‑Line
11	зеленый	Разрешение программирования

Крайне желательно соблюдать цветовую маркировку проводов, так как она используется как стандарт в официальной документации загрузчика. Каждый провод, кроме питания адаптера, для удобства использования, должен иметь два контакта: один – для подключения к широким контактам (например, используемые в 55-контактных разъемах), другой – к игольчатым (например, используемые в 81-контактных разъемах).

Длина провода не должна превышать 60 см.

Для подключения «на столе» блоков управления, которые программируются через интерфейс J2534, универсальный кабель необходимо дополнить колодкой OBD-II для выводов контактов шины CAN и GPT. Унифицированная актуальная [01/2020]схема такого кабеля:

Переключатель SW1 коммутирует внешнее питание адаптера Dialink. Необходим для отключения питания адаптера при некоторых подключениях c 12V GPT.

Переключатель SW2 подключает на шину CAN терминатор шины (резистор 120 Ом между CAN‑L и CAN‑H).

Готовый вариант расширенного кабеля Unicable + 2CAN + GPT:

Сопроводительная инструкция на кабель в формате pdf

Источник

Кабель для комбилоадера м86

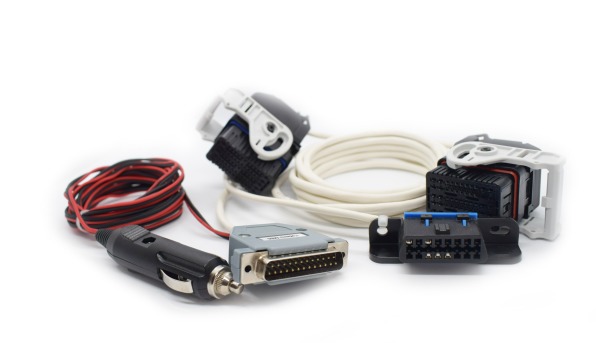

Дополнительный кабель к ПАК Загрузчик v.3 для работы с блоком M86. В кабеле объединены необходимые вариации пинов CAN. Предусмотрен переключатель пина разрешения программирования.

ПАК Загрузчик v.3 — программа для чтения и записи прошивок в контроллерах с флеш-памятью, устанавливаемых на российские и зарубежные автомобили. Позволяет производить запись калибровок без снятия ЭБУ с автомобиля, используя диагностический метод записи, для тех типов ЭБУ, где это возможно.

Блоки M86 устанавливаются на Лада Веста, Ларгус, Xray с двигателями 1.6L. Блоки M74M устанавливаются на Лада Гранта 1.6L c 2019 г.

Функционал модуля НЕ ПЕРЕСЕКАЕТСЯ с модулем Микас-12/M75/M74.5/M75/M86i. Поддерживается ПО I745xxxx; I755xxxx; I765xxxx (кроме версий I745HA03, I765LGxx для CNG).

Модуль производит обмен с ЭБУ через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.

Источник

Тема: Жгуты CombiLoader и K+CAN Loader для М86

Опции темы

Поиск по теме

Жгуты CombiLoader и K+CAN Loader для М86

Не мало владельцев K+CAN Loader имеют и CombiLoader.

В соседней теме поднимались вопросы об уменьшении затрат на работу с М86.

Поисковик по слову «М86» привёл меня на форум http://forum.chiptuner.ru/showthread.php?t=81588.
На том форуме обратились ко мне помочь удешевить жгут для CombiLoader.
Все мои старания, 8 сообщений, были удалены Сергеем Сапелиным.

Его схема жгута:

По заводской квалификации разъёмы А и В.
Стоимость разъёмов в связи с курсом доллара и сложностью увеличилась по сравнению с разъёмами для М74 раз в 15.

Первое, что напрашивается, можно отказаться от разъёма А.
На плате АD4 и AD5 соединены с ВH4 и ВН5.
Вопрос выбора — АС4 одним контактом или разъёмом с одним контактом.
Большинство за первый вариант.

Второе, разъём OBDIIF и подключаемый к нему J2534. При BSL CAN как зайцу стоп-сигнал.
Это не моё мнение, такова по информации разработчика конструкция блока.

А вот что в действительности?

FLASH 1,94 МБ, но не та, что на этикетке, закачали стандартную, но забыли номер.
Скачать файл можно по ссылке http://autoelectric.org/m86.zip

Владельцы модуля М74 от СМС, проверьте как хорошо работает модуль с М74 по К линии без J2534

Источник

Кабель универсальный для ПАК Загрузчик (Combiloader)

Универсальный кабель предназначен для подключения ПАК Загрузчика (Combiloader) к различным ЭБУ «на столе» без использования специализированных колодок. Данный кабель работает по K-Line, CAN + GPT. На плате установлен OBD2 разъем с отключаемым питанием, предназначенный для подключения устройств, работающих по J2534 (DiaLink, Сканматик 2 PRO).

Доставка по России

• Почта России (3-7 дней) — 350 руб.
• СДЭК (1-5 дней) — от 187 руб.
• OZON (4-10 дней) — от 169 руб. Курьер по России (2-5 дней) — от 450 руб. ТК ПЭК, КиТ, Деловые Линии — по тарифу ТК

Оплата

• Оплата картой онлайн, Яндекс Деньги, Кредит и др.

Универсальный кабель предназначен для подключения ПАК Загрузчика (Combiloader) к различным ЭБУ «на столе» без использования специализированных колодок. Данный кабель работает по K-Line, CAN + GPT. На плате установлен OBD2 разъем с отключаемым питанием, предназначенный для подключения устройств, работающих по J2534 (DiaLink, Сканматик 2 PRO).

Переключатель SW1 коммутирует внешнее питание адаптера Dialink. Необходим для отключения питания адаптера при некоторых подключениях c 12V GPT.

Переключатель SW2 подключает на шину CAN терминатор шины (резистор 120 Ом между CAN‑L и CAN‑H).

Провода коммуникации имеют по 2 типа контактов: игольчатый (такие контакты используются, к примеру, в 81-контактных разъемах ЭБУ), а также широкий (например, в 55-контактных разъемах ЭБУ). Каждый провод имеет стикер с маркировкой.

Кабели подключаемые к универсальной плате:

Распиновка:

Купить Кабель универсальный для ПАК Загрузчик (Combiloader) за 2 500 руб. Доставка по всей России. Есть в наличии, заказывайте прямо сейчас!
