Кабель КВБбШв 14х2,5
Технические характеристики КВБбШв 14*2,5
Вес кабеля КВБбШв 14х2,5
Диаметр кабеля КВБбШв 14х2,5
Общие технические характеристики КВБбШв 14х2,5
Расшифровка КВБШв 14х2,5
Маркировка КВБбШв 14х2,5
Кабель КВБбШв 14х2,5
Условия продажи кабеля КВБбШв 14х2,5
Характеристики кабеля КВБбШв 14х2,5
Токовые нагрузки контрольного кабеля КВБбШв 14х2.5
Расшифровка маркировки КВБбШв 14х2,5
Конструкция контрольного кабеля КВБбШв 14*2.5
Применение кабеля КВБбШв 14х2,5
Результаты поиска: КВБбШв 14х2.5

Кабель КВБбШв 14х2,5

Количество жил	14 жил
Размер сечения	2,5 мм 2

Ваша заявка на кабель КВБбШв 14х2,5 успешно отправлена. Представитель компании «Рузкабель» свяжется с вами в ближайшее время!

Технические характеристики КВБбШв 14*2,5

Вес кабеля КВБбШв 14х2,5

Теоретический вес 1 километра КВБбШв 14х2,5: 781,00 килограмм

Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля КВБбШв 14х2,5 с барабаном воспользуйтесь нашим калькулятором веса.

Кабели должны быть намотаны на деревянные барабаны. Допускается наматывать небронированные кабели в бухты не более одной строительной длины или отрезка кабеля. Внутренний диаметр бухты должен быть не менее 12 диаметров кабеля по оболочке.

Таблица намотки кабеля на барабан

№ Барабана		8	8а	8б	10	12	12а	14	16а	17	18	20	22
Длина (м)		100	150	200	450	750	1050	1450	2350	2400	2700	4400	—

Диаметр кабеля КВБбШв 14х2,5

Наружный диаметр кабеля КВБбШв 14х2,5: 19,9 миллиметров

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Общие технические характеристики КВБбШв 14х2,5

Расшифровка КВБШв 14х2,5

площадь поперечного сечения силовой жилы (мм 2 ).

КВБбШв-ХЛ 14х2,5 — холодостойкое исполнение (температура эксплуатации до -60 °С)

КВБбШв-Т 14х2,5 — тропическое исполнение (стойкость к воздействию плесневых грибов)

Маркировка КВБбШв 14х2,5

Кабель должен иметь отличительную маркировку изолированных жил. Маркировка жил должна быть цифровая или цветовая, обеспечивающая возможность определения каждой жилы при монтаже.

В основном преобладает КВБбШв 14х2,5 с цветовой маркировкой жил, при заказе у производителя она выставляется по умолчанию. Цветовая маркировка состоит из основного — белого, красного/розового и синего/голубого.

В каждом отдельном повиве (ряду) кабеля должно быть по одной жиле красного и синего цветов — они стоят рядом и называются счетной парой, остальные белые. Счетная пара необходима для того, чтобы правильно определить жилу в нужном ряду, как указано на изображении справа.

Красным цветом обозначается направляющая жила, она предназначена для определения направления, в котором должен быть произведен отсчет для нахождения искомой жилы.

Счетная жила — синяя, она предназначенная для нахождения искомой жилы, путем отсчета от нее.

Цифровая маркировка более редко используется и как правило требует дополнительного согласования с заводом-изготовителем! Кабель КВБбШвЦ 14х2,5 должен иметь цифровую маркировку изолированных жил. При цифровой маркировке цвет цифр должен отличаться от цвета изоляции жил. Расстояние между цифрами должно быть не более 35 мм. Как правило при цифровой маркировке, цвет изоляции жил белый, буквы черные либо темно-синие.

Источник

Кабель КВБбШв 14х2,5

Наименование	Наличие	Цена опт с НДС	Дата обновления	Добавить в корзину
КВБбШв 14х2,5	98	334.24 р.	18.02.2022	От 1 дня
Кабель КВБбШв 14х2,5	Под заказ	136.68 р.	11.02.2022	От 30 дней
КВБбШ(в)нг(А)-LS 14х2,5	1775	468.66 р.	18.02.2022	От 1 дня
Кабель КВБбШнг 14х2,5	Под заказ	140.89 р.	11.02.2022	От 30 дней
Кабель контрольный КВБбШнг 14х2.5	Под заказ	150.53 р.	11.02.2022	От 30 дней
Кабель контрольный КВБбШв 14х2,5	Под заказ	150.75 р.	11.02.2022	От 30 дней
Кабель КВБбШвЗ 14х2,5	Под заказ	155.11 р.	11.02.2022	От 30 дней
Кабель контрольный КВБбШнг(А)-LS 14х2.5	Под заказ	155.69 р.	11.02.2022	От 30 дней
Кабель КВБбШнг 14х2,5(А)	Под заказ	166.92 р.	11.02.2022	От 30 дней
Кабель КВБбШвнг 14х2,5	Под заказ	169.58 р.	11.02.2022	От 30 дней
Кабель КВББШВ 14х2,5	Под заказ	174.06 р.	11.02.2022	От 30 дней
Кабель КВБбШвнг-LS 14х2,5	Под заказ	174.33 р.	11.02.2022	От 30 дней
Кабель КВБбШнг(А) 14х2.5	Под заказ	176.20 р.	11.02.2022	От 30 дней
Кабель КВБбШвнг(А)-LS 14х2,5	Под заказ	176.65 р.	11.02.2022	От 30 дней
Кабель контрольный КВБбШнг(А) 14х2.5	Под заказ	185.12 р.	11.02.2022	От 30 дней
Кабель КВБбШвнг(А)-LS 14х2.5	Под заказ	188.01 р.	11.02.2022	От 30 дней
Кабель контрольный КВБбШв 14х2.5	Под заказ	201.53 р.	11.02.2022	От 30 дней
Кабель контрольный КВБбШв 14х2.5 ТРТС	Под заказ	234.12 р.	11.02.2022	От 30 дней
Кабель контрольный КВБбШнг(A)-LS 14х2.5 ТРТС	Под заказ	254.06 р.	11.02.2022	От 30 дней
Кабель контрольный КВБбШвнг(А)-LS 14х2.5 ТРТС	Под заказ	302.96 р.	11.02.2022	От 30 дней
. . . . . . . . . .

Условия продажи кабеля КВБбШв 14х2,5

Купить кабель квббшв 14х2,5 могут юридические и физические лица, оплата производится безналичным расчетом (перевод на расчетный счет компании ООО «ЭКС»), возможна оплата наличными через кассу в офисе (г Москва, улица Кусковская дом 20а), отгрузка производится на следующий день после поступления оплаты.

Цена кабеля КВБбШв 14х2,5 зависит от общей суммы закупаемого товара, на сайте указана оптовая цена с учетом НДС, розничную стоимость и скидку на крупный опт уточняйте в отделе продаж по телефону +7(495)777-83-45. В корзине сайта, при оформлении заказа, можно ознакомиться с ценой учитывающей объем заказа.

Доставляем кабель квббшв 14*2,5 по Москве и Московской области, в регионы РФ отправляем заказы транспортными компаниями по желанию заказчика.

КВБбШв 14х2.5 — кабель контрольный бронированный с 14 медными жилами, сечением 2,5 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката, с бронёй из двух стальных оцинкованных лент. Кабель КВБбШв 14*2,5 соответствует требованиям ГОСТ 1508-78.

Характеристики кабеля КВБбШв 14х2,5

Вид климатического исполнения контрольного бронированного кабеля КВБбШв 14х2.5 — УХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля КВБбШв 14*2,5: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации контрольного кабеля КВБбШв 14х2.5 не должна превышать 98%.
Минимальный радиус изгиба при монтаже кабеля контрольного бронированного КВБбШв 14х2,5: 97,2 миллиметров
Прокладка бронированного контрольного кабеля КВБбШв 14*2.5 производится при температуре не ниже -15°С.
Номинальная толщина изоляции жил контрольного кабеля КВБбШв 14х2,5: 0,6 миллиметров.
Вес кабеля КВБбШв 14х2.5: 0,644 килограмм в метре.
Класс пожарной безопасности: О1.8.2.5.4 по ГОСТ 31565-2012.
Наружный диаметр кабеля КВБбШв 14*2,5: 18,63 миллиметров.
Срок службы не менее 25 лет с даты изготовления.

Токовые нагрузки контрольного кабеля КВБбШв 14х2.5

Активное сопротивление жилы: 7,55 Ом на километр.
Сопротивление изоляции жилы: 9 Момхкм.
Номинальное напряжение: 660 Вольт.
Частота тока: до 100 Герц.

Расшифровка маркировки КВБбШв 14х2,5

К — контрольный кабель.
В — изоляция из ПВХ пластиката.
Б — броня из двух стальных оцинкованных лент.
б — не имеет подушки под броней.
Шв — оболочка из ПВХ пластиката.
14 — количество медных жил.
2,5 — сечение жил в квадратных миллиметрах.

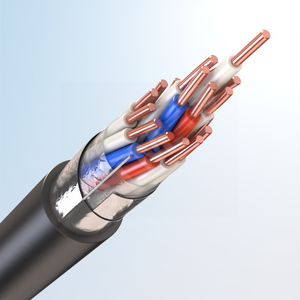

Конструкция контрольного кабеля КВБбШв 14*2.5

1) Жила — медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция — из ПВХ пластиката различной расцветки, либо с нумерацией жил.
3) Броня — из двух стальных лент.
4) Оболочка (внешняя и внутренняя) — из ПВХ пластиката.

Применение кабеля КВБбШв 14х2,5

Кабель контрольный бронированный КВБбШв 14х2.5 предназначен для неподвижного присоединения к электрическим приборам напряжением до 660 Вольт переменного тока частотой до 100 Герц.
КВБбШв 14*2,5 прокладывают в каналах, тоннелях, траншеях (в земле), в условиях агрессивной среды, на открытом воздухе, допускается прокладка в земле при условии защиты мест выхода кабеля на поверхность.
