Кабель авббшвнг 4х16 бронированный

Кабель АВБбШвнг 4х16

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	4 жилы
Сечение размер	16 мм 2

Ваша заявка на кабель АВБбШвнг 4х16 успешно отправлена. Представитель компании «Эксперт-Кабель» свяжется с вами в ближайшее время!

Технические характеристики АВБбШвнг 4*16

Вес кабеля АВБбШвнг 4х16

Теоретический вес 1 километра АВБбШвнг 4х16: 742,00 килограммa

Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля АВБбШвнг 4х16 с барабаном воспользуйтесь нашим калькулятором веса.

Кабели должны быть намотаны на барабаны. Допускается кабели с жилами номинальным сечением до 16 мм 2 включительно сматывать в бухты.

Масса бухты не должна превышать 50 килограмм.

Таблица намотки кабеля на барабан

№ Барабана		8	8а	8б	10	12	12а	14	16а	17	18	20	22
Длина (м)		50	100	150	300	550	800	1100	1800	1800	2050	3300	—

Диаметр кабеля АВБбШвнг 4х16

Наружный диаметр кабеля АВБбШвнг 4х16: 22,5 мм

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями, у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики АВБбШвнг(А) 4х16

Токовая нагрузка АВБбШвнг 4х16

Длительно-допустимые токовые нагрузки

Мощность АВБбШвнг 4х16

Максимальная мощность при прокладке:

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

переменный ток;
температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
глубина прокладки кабелей в земле 0,7 м;
удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания АВБбШвнг 4х16

Допустимый ток односекундного короткого замыкания АВБбШвнг 4х16: 1,13 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Общие технические характеристики АВБбШвнг 4х16

Допустимые температуры нагрева токопроводящих жил кабеля:

Расшифровка АВБбШвнг(А) 4х16

площадь поперечного сечения силовой жилы (мм 2 ).

АВБбШвнг-ХЛ 4х16 — холодостойкое исполнение (температура эксплуатации до -60 °С)

АВБбШвнг-Т 4х16 — тропическое исполнение (стойкость к воздействию плесневых грибов)

Маркировка АВБбШвнг 4х16

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Расцветка жил возможна в 2-х вариантах

Цвет жил: Серый * или Белый * Коричневый или Красный Черный Синий

Цвет жил: Серый * или Белый * Коричневый или Красный Черный Зеленый-Желтый **

(** — по согласованию с заказчиком)

Конструкция АВБбШвнг 4х16

1. Четыре алюминиевых токопроводящих жилы с площадью поперечного сечения 16 мм 2

Минимальное число проволок (круглая) жила 1 шт

Диаметр жилы (мин.-макс.) 4,1-4,6 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С 1,91 Ом

Масса алюминия в 1 метре жилы 0,041 кг

Номинальная толщина изоляции 1 мм

Минимальная толщина изоляции 0,8 мм

Сопротивление изоляции 5,8 МОм

3. Заполнение из ПВХ пластиката пониженной горючести — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.

4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной горючести

Номинальная толщина внутренней оболочки 1 мм

Минимальная толщина внутренней оболочки 0,5 мм

5. Броня из стальных оцинкованных лент

Номинальная толщина ленты 0,3 мм

Допускается применение стальных оцинкованных лент брони номинальной толщиной 0,3 мм для бронирования кабелей с расчетным диаметром под броней до 45 мм включительно.

6. Защитный шланг из ПВХ пластиката пониженной горючести

Номинальная толщина оболочки шланга 1,8 мм

Минимальная толщина оболочки шланга 1,43 мм

Применение АВБбШвнг 4х16

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.5.4
Применяются при наличии опасности механических повреждений кабеля

ГОСТ АВБбШвнг 4х16

Ниже представлены государственные стандарты для АВБбШвнг 4х16, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

Источник

Результаты поиска: авббшвнг 4х16

Наличие в магазине:

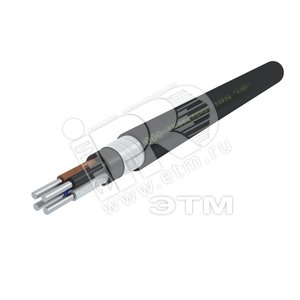

Кабель силовой АВБШвнг(А)-LS 4х16ок(N)-0.66

Сделано в России

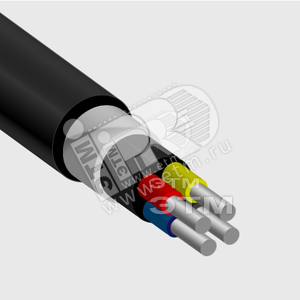

Кабель силовой АВБШвнг(А) 4х16 (РЕ)-0.66 однопроволочный барабан

Сделано в России

Кабель силовой АВБШвнг(А)-LS 4х16 (N)-0.66 однопроволочный барабан

Сделано в России

Кабель силовой АВБШвнг(А)-LS 4х16 (РЕ)-0.66 однопроволочный барабан

Сделано в России

кабель АВБШвнг(А) 4Х16ок(N)-0,66

Сделано в России

кабель АВБШвнг(А) 4Х16ок(N)-1

Сделано в России

кабель АВБШвнг(А)-LS 4Х16ок(N)-0,66

Сделано в России

кабель АВБШвнг(А)-LS 4х16ок(N)-1

Сделано в России

Кабель силовой АВБШвнг(А)-LS 4х16.0 ок(N)-0.66 Ч. бар (ВНИИКП)

Сделано в России

Кабель силовой АВБШвнг(А)-LS 4х16.0 ок(РЕ)-0.66 Ч. бар (ВНИИКП)

Сделано в России

Кабель силовой АВБШв нг(А) 4х16 ок 0.66

Сделано в России

Кабель силовой АВБШвнг(А) 4х16ок(N)-1

Сделано в России

Кабель силовой АВБШвнг(А) 4х16ок(N)-0.66

Сделано в России

Кабель силовой АВБШвнг(А) 4х16ок(PE)-1

Сделано в России

Кабель силовой АВБШвнг(А) 4Х16ок(N)-0.66 ТРТС

Сделано в России

Кабель силовой АВБШвнг(А) 4х16ок(PE)-0.66

Сделано в России

Кабель силовой АВБШвнг(А) 4х25 мк(N)-1

Сделано в России

Кабель АВБШв нг(А) 4х16.0 1кВ

Сделано в России

Кабель АВБШв нг(А) 4х16.0 0.66кВ

Сделано в России

Кабель АВБШв нг(А)LS 4х16.0 0.66кВ

Сделано в России

Компания ЭТМ — член ассоциации «Честная позиция».

Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

Источник

Кабель авббшвнг 4х16 бронированный

Вы можете отправить заявку с реквизитами на почту info@kabel-s.ru

* Предварительная цена при оптовом заказе. Цены и наличие указанные на сайте не являются публичной офертой. Цена зависит от количества, производителя и сроков поставки продукции. Для уточнения цены и наличия в вашем городе обращайтесь в отдел продаж.

Описание кабеля АВБбШвнг 4х16

АВБбШвнг -алюминиевый бронированный кабель.Толщина брони в кабеле составляет 0.3-0.8 мм. Стальная лента шириной 1-6 см обвивает жилы кабеля двумя слоями нахлестом друг на друга.Кабель АВБбШвнг рассчитан на номинальное переменное напряжение в 660В,1кВ, 6кВ, монтаж только в неподвижных установках.

Расшифровка силового кабеля АВБбШвнг 4х16

А — Алюминиевая токопроводящая жила
В — Изоляция жил из поливинилхлоридного пластиката
Б — Броня из двух стальных лент, без подушки
Швнг — Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката пониженной горючести

Элементы конструкции кабеля АВБбШвнг 4х16

Алюминиевая токопроводящая жила: — однопроволочная (класс 1) сечением 2,5-240 кв.мм-«ож»,
— многопроволочная (класс 2) сечением 70-625 кв.мм;
Изоляция из ПВХ пластиката, маркировка жил: — цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
— цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;
Поясная изоляция из ПВХ лент;
Броня из стальных оцинкованных лент;
Шланг из ПВХ пластиката пониженной горючести.

Область применения кабеля АВБбШвнг 4х16

Кабель АВБбШвнг 4х16 по пожарным нормам допустимо прокладывать так называемым методом пучков. Благодаря негорючей ПВХ оболочке можно прокладывать несколько рядов кабеля АВБбШвнг 4х16 в одном канале. Из за бронированного слоя кабель нельзя подвергать растягивающим нагрузкам. Благодаря негорючему пластификатору в оболочке ПВХ допустимо использовать кабель в пожароопасных помещениях, а также объектах с зонами взрывоопасности класса B—Iб, B—Iг, В—II, В—IIа. Возможно надземная (воздушная) и подземная (в земле в траншеях или трубах) прокладка данного кабеля при условии отсутствия механических воздействий на кабель. При прокладке кабеля в земле по существующим Правилам прокладки и эксплуатации при пересечении траншей, котлованов подземные бронированные кабели дополнительно защищают металлическими уголками и швеллерами или прокладывают в металлических трубах.Минимальная строительная длина кабеля варьируется от 300 до 500 метров в зависимости от сечения.

Общий срок службы кабеля составляет не менее 30 лет, гарантийный при эксплуатации кабеля до 5 лет.
