Кабель АВБбШв 3х240
| Номинальное переменное напряжение | 0,66/1 кВ |
| Количество жил | 3 жилы |
| Сечение размер | 240 мм 2 |
 | ||||||||||||||||||||||||||||
| № Барабана | 8 | 8а | 8б | 10 | 12 | 12а | 14 | 16а | 17 | 18 | 20 | 22 | |
| Длина (м) | — | — | — | — | — | — | 200 | 350 | 350 | 400 | 650 | 750 | |
Диаметр кабеля АВБбШв 3х240
Наружный диаметр кабеля АВБбШв 3х240: 51,2 мм
Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями, у которых можно уточнить информацию.
Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.
Электрические характеристики АВБШв 3х240
Токовая нагрузка АВБбШв 3х240
Длительно-допустимые токовые нагрузки
Мощность АВБбШв 3х240
Максимальная мощность при прокладке:
Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:
- переменный ток;
- температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
- глубина прокладки кабелей в земле 0,7 м;
- удельное термическое сопротивление грунта 1,2 км/Вт.
Ток короткого замыкания АВБбШв 3х240
Допустимый ток односекундного короткого замыкания АВБбШв 3х240: 17,54 кА (килоампер)
При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.
Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.
Общие технические характеристики АВБбШв 3х240
/avbbshv/avbbshv-3h240/design/tpl/kps/img/new_style/shema_1.jpg)
Допустимые температуры нагрева токопроводящих жил кабеля:
Расшифровка АВБШв 3х240
площадь поперечного сечения силовой жилы (мм 2 ).
АВБбШв-ХЛ 3х240 — холодостойкое исполнение (температура эксплуатации до -60 °С)
АВБбШв-Т 3х240 — тропическое исполнение (стойкость к воздействию плесневых грибов)
Маркировка АВБбШв 3х240
Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.
Расцветка жил возможна в 2-х вариантах
Цвет жил: Серый * или Белый * Коричневый или Красный Черный
Цвет жил: Серый * или Белый * Коричневый или Красный Зеленый-Желтый
(** — по согласованию с заказчиком)
Конструкция АВБбШв 3х240
- 1. Три алюминиевых токопроводящих жилы с площадью поперечного сечения 240 мм 2
Минимальное число проволок (круглая) жила 30 шт
Диаметр жилы (макс.) 19,2 мм
Электрическое сопротивление 1 км жилы при температуре 20 °С 0,125 Ом
Масса алюминия в 1 метре жилы 0,640 кг
Минимальное число проволок (круглая) жила 1 шт
Диаметр жилы (мин.-макс.) 16,7-17,6 мм
Электрическое сопротивление 1 км жилы при температуре 20 °С 0,125 Ом
Масса алюминия в 1 метре жилы 0,640 кг
Номинальная толщина изоляции 2,2 мм
Минимальная толщина изоляции 1,88 мм
Сопротивление изоляции 3,6 МОм
Номинальная толщина внутренней оболочки 1,4 мм
Минимальная толщина внутренней оболочки 0,7 мм
5. Броня из стальных оцинкованных лент
Номинальная толщина ленты 0,5 мм
Допускается применение стальных оцинкованных лент брони номинальной толщиной 0,3 мм для бронирования кабелей с расчетным диаметром под броней до 45 мм включительно.
6. Защитный шланг из ПВХ пластиката
Номинальная толщина оболочки шланга 2,4 мм
Минимальная толщина оболочки шланга 1,94 мм
Применение АВБбШв 3х240
- Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
- Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
- Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
- Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
- Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
- Применяются при наличии опасности механических повреждений кабеля
ГОСТ АВБбШв 3х240
Ниже представлены государственные стандарты для АВБбШв 3х240, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.
Источник
Кабель АВБбШв (6 кВ) 3х240
Вы можете отправить заявку с реквизитами на почту info@kabel-s.ru
* Предварительная цена при оптовом заказе. Цены и наличие указанные на сайте не являются публичной офертой. Цена зависит от количества, производителя и сроков поставки продукции. Для уточнения цены и наличия в вашем городе обращайтесь в отдел продаж.
Описание кабеля АВБбШв 3х240 (6кВ)
Кабель АВБбШв-6 3х240 — кабель с проводящими жилами из алюминия (от 1 до 5) сечением от 2,5 до 625 кв.мм в зависимости от типа жилы (одножильная, многожильная). В АВБбШв 3х240 есть бронированный слой из стальных лент, который препятствуют механическим воздействиям.
Расшифровка силового кабеля АВБбШв 3х240 (6кВ)
- А — Алюминиевая токопроводящая жила
- В — Изоляция жил из поливинилхлоридного пластиката
- Б — Броня из двух стальных лент
- б — Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
- Шв — Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката
Элементы конструкции кабеля АВБбШв 3х240 (6кВ)
- Алюминиевая токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.) 1 или 2 класса: — одножильная сечением от 2,5 до 625 кв. мм, — многожильная сечением от 2,5 до 240 кв. мм;
- Изоляция из ПВХ пластиката, маркировка жил: — цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая; — цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4;
- Поясная изоляция из ПВХ лент;
- Броня из двух стальных или стальных оцинкованных лент;
- Битум (для сечений свыше 6 кв. мм);
- Обмотка из полиэтилентерефталатной пленки (для сечений свыше 6 кв. мм);
- Шланг из ПВХ пластиката.
Область применения кабеля АВБбШв 3х240 (6кВ)
Кабель АВБбШв-6 3х240 можно прокладывать в земле, даже если по составу она химически активна по отношению к металлу (высокая коррозионная активность). Также АВБбШв 3х240в разрешено монтировать вблизи трамвайных и железнодорожных путей электрифицированных железных дорог,которые являются источником блуждающего тока в земле.Кабель нельзя подвергать растягивающим нагрузкам, так как броня состоит из стальных лент, которые в результате подобных нагрузок могут не выдержать,поэтому кабель монтируют в наклонном и горизонтальном положении. Кабель можно использовать на открытом воздухе, стоек к климатическим внешним воздействиям. АВБбШв 3х240 разрешено прокладывать в местах с повышенной взрывоопасностью, такие как лаборатории, резервуары с легковоспламеняемыми газами(газгольдеры), эстакады для слива или налива горючих жидкостей и т.д. (соответствующие классы зон взрывоопасности B-I6, B-Ir, B-II, В-На.). Устойчив к перепадам температур (минимальная -50, максимальная +50), что позволяет использовать его в любых климатических зонах, от тропиков до умеренного и холодного климатов. Кабель влагостоек,поэтому его используют даже в полузатопленных подвалах, канализационных шахтах и т.д.
Стоимость кабеля АВБбШв 3х240 (6кВ)
Компания Кабельные системы располагает широким ассортиментом кабелей АВБбШв 3х240 на своих складах благодаря слаженной работе с производителями. Мы являемся официальными партнерами заводов по производству кабельной продукции, поэтому мы гарантируем низкие цены и отличное качество.
Источник
Результаты поиска: АВБбШв-3х240
Наличие в магазине:

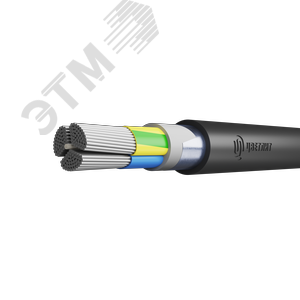

Кабель силовой АВБШв 3х240-1 многопроволочный барабан
Сделано в России
Кабель силовой АВБШв 3х240-1 многопроволочный барабан
Сделано в России

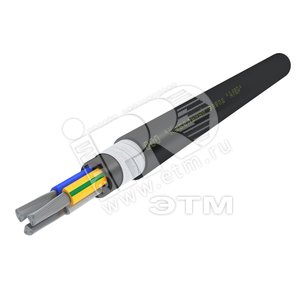

Кабель силовой АВБШв 3х240 (N.PE)-1 многопроволочный барабан
Сделано в России
АВБШв 3х240мс-1 ТРТС
Сделано в России
АВБШв 3х240мс(N.PE)-1 ТРТС
Сделано в России
Кабель силовой АВБШв 3х240мс(N, PE)-1 ТРТС
Сделано в России
Кабель силовой АВБШвнг(А) 3х240 (N.PE)-1 многопроволочный барабан
Сделано в России
Кабель силовой АВБШвнг(А) 3х240 -1 многопроволочный барабан
Сделано в России

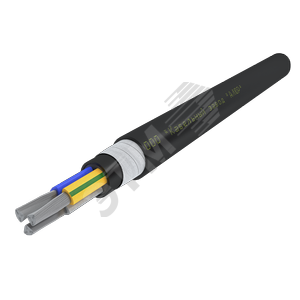

Кабель силовой АВБШвнг(А)-LS 3х240 -1 многопроволочный барабан
Сделано в России
Кабель силовой АВБШвнг(А)-LS 3х240 (N.РЕ)-1 многопроволочный барабан
Сделано в России
Кабель силовой АВБШв 3х240 мс(N,PE)-1
Сделано в России
Кабель силовой АВБШв 3х240 мс+1×120 мс(N)-1
Сделано в России
Кабель силовой АВБШв 3х240 мс+1×120 мк(N)-1
Сделано в России
Кабель силовой АВБШвнг(А)-LS 3х240.0 мс-1 Ч. бар (ВНИИКП)
Сделано в России
Кабель силовой АВБШвнг(А)-LS 3х240.0 мс(N.РЕ)-1 Ч. бар (ВНИИКП)
Сделано в России

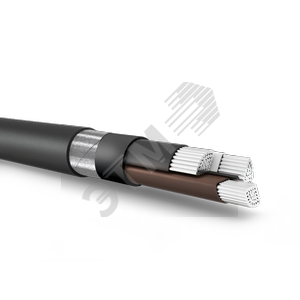

3hms.png)
Кабель силовой АВБШвнг(А) 3х240мс(N, PE)-1 ТРТС ВНИИКП
Сделано в России
._avbshvng(a)ls_elprom_1.jpg)
Кабель АВБШв 3х240.0 1кВ МК
Сделано в России
Кабель силовой АВБШвнг(А) 3х240 мс+1×120 мс(N)-1
Сделано в России
Кабель силовой АВБШвнг(А) 3х240 мс(N,PE)-1
Сделано в России
Кабель силовой АВБШвнг(А) 3х240 мс+1×120 мк(N)-1
Сделано в России
