Дооснащение usb, SD картой или aux, штатной магнитолы skoda swing

Vad008

Опытный

Вложения

•

ChiPer

Админ

На просторах интернета нашел вот такую штуку: https://yatour.ru/adapter-yatour-yt-m07-dlya-magnitol-volkswagen—audi—skoda-12-pin/
Вроде как говорят, что можно цеплять что угодно, от AUX, USB до Iphone

Еще, как вариант, твою проблему решит fm трансмиттер, который продается почти в любых салонах связи и магазинах электроники. Просто втыкаешь его в прикуриватель, настраиваешь на определенную частоту, ту же самую частоту выставляешь на магнитоле и все. У него куча разьемов, в том числе AUX и SD. Стоит, как правило, копейки.

Еще нашел вот такое решение (взято также из интернета):

Для установки AUX понадобится:
1. Кабель из любого компа, соединяющий материнскую плату и вход USB. Разъём на этом кабеле абсолютно идентичен разъёму в магнитоле.
2. Разъём 3.5 мм «мама»
3. Паяльник
4. Изолента или (термоусадка)
5. ВАСЯ Диагност.
6. Дрель (или нож, если руки прямые)

Действия:
1. Изготавливаем сам кабель: на одном конце оставляем компьютерный разъём под USB только одну фишку нужно аккуратно переставить согласно распиновке магнитолы, к другому концу паяем разъём 3.5, соблюдая соответствие пинов (левый aux in nf-L, правый aux in nf-R и земля aux in GND) предварительно запомнив цвета проводов и убрав лишние оставив только три. Изолируем.

2. Месторасположение разъёма каждый может выбрать сам. Я установил в одну из заглушек кнопок под блоком кондиционера. Для этого вынимаем кнопку (не забыв снять рамку магнитолы и кондея), вычищаем внутренние тонкие перегородки, делаем отверстие по размеру разъёма 3.5.

3. Подключаем кабель к магнитоле (внимательно, чтобы не перепутать пины) закреплять разъём не стал, поскольку всё довольно-таки плотно стало само собой.

4. Выводим кабель к заглушке (для удобства пришлось снять и блок управления кондиционером) и устанавливаем (разъём 3.5 брал с накручивающейся снаружи гайкой дабы не утопить его при подключении кабеля телефона и МР3 плеера).

5. С помощью VAG COMа заходим в настройки магнитолы и прописываем AUX (в зависимости от версии программы – либо галочкой либо переписав код):

Выбор блока управления -> 56-Радио -> Кодирование -> Длинное кодирование -> Включить бит 0 -> сохранить

6. Жмём на MEDIA в самом центре появляется долгожданный кнопка AUX.

Проводится активный набор модераторов, подробности здесь.
Прежде чем задать на форуме вопрос — убедитесь, что вы будете первым.
Внимательно ознакомьтесь с Правилами форума .

Поддержать проект:
Яндекс Деньги: 410012123136543
BTC: 1C2sJoVR4w2PQ1kxYsE4NccXv2ZLFMqT3G

Источник

AUX для Skoda (разные модели)

900 р уб. – 1,800 р уб.

Купить AUX для Skoda: Octavia, А5, А7, Yeti, Fabia, Superb, Rapidс c магнитолами: Amunsen, Blues, Bolero, Columbus или Swing по выгодной цене!

Предназначен для организации музыки между телефоном и магнитолой в автомобиле.

Аудио кабель AUX для Skoda предназначен для организации линейного аудио входа в автомобилях Skoda: Octavia, А5, А7, Yeti, Fabia, Superb, Rapidс автомагнитолами Amunsen; Blues; Bolero; Columbus; Swing.

Подключаются: аудио плеер, навигатор, cd-чейнджер, DVD- проигрыватель и другие аудио устройства к родной автомагнитоле.

Аудио разъем 3.5 мм делает звук качественным, не допуская помех.

Технические характеристики:

— Совместим с автомобилями Skoda, которые оборудованы магнитолами: Amunsen, Blues, Bolero, Columbus или Swing

— Аудио разъём 3.5 мм (папа)

— Протяженность шнура 1-1,5 метра

Общая инструкция по установке Aux для Skoda:

1. Подключится к коннектору за магнитолой.

2. После чего необходимо произвести активацию AUX с помощь VAG-COM в настройках магнитолы. Это может сделать практически любой авто сервис обслуживающий вашу машину.

Если описанное выше Вам не понятно, тогда подробнее читайте на форумах по активации AUX для Skoda.

3. Работает через штатный разъем магнитолы.

4. Шнур выводится в удобное для вас место.

Видео инструкция по установке Aux для Skoda с магнитолой Swing

Фото магнитол на которые подходит данный кабель :

Доставка

По Москве, курьер или такси сегодня-завтра — 750р

Через Почту или СДЭК 2-5 дней — от 150р

Самовывоз товары в наличии

— г. Москва ул. Россошанский проезд, 3 (метро ул. Академика Янгеля, Анино, Пражская) ТЦ Прага (пн-вс с 11-00 до 19-00)- тут платный 250р.

— г. Москва ул. Ивана Франко 48 (м. Молодежная ) (пн-пт с 10-00 до 18-00)

— Московская область, городской округ Мытищи, деревня Красная Горка, Тихая улица, 26 (пн-вс с 10-00 до 22-00)

Установка

Оказать помощь в установке AUX или Bluetooth можем практически на всех автомобилях которые поддерживают aux, стоимость зависит от автомобиля, напишите нам в чат, или позвоните, мы подскажем.

Приобритая товар в нашем магазине вы получаете квалифицированную консультацию по установке и товару, а так же гарантию возврата денег если товар вам не подойдет или не заработает.

Источник

Кабель aux для магнитолы swing

mirolеx » Пт, 17 сен 2010, 17:45

Re: Выход AUX на SWING

Макс Ситроен » Пт, 17 сен 2010, 18:10

Re: Выход AUX на SWING

mirolеx » Пт, 17 сен 2010, 18:18

Re: Выход AUX на SWING

Death » Пт, 17 сен 2010, 19:35

ни тэгов ни треков переключения естественно не будет. это ж обычный линейный вход.

добавить можно. для этого надо сам вход сделать т.е. гнездо на 3.5мм подключить к соот. разъему на магнитоле сзади и закодировать магнитолу ваг комом

из запчастей понадобиться:
-штекер сд чейнджера, синенький такой 12 штырьковый.
-пины в него 3 штуки.
-кусочек межблочного кабеля и соотв.
-само гнездо. дешевле и удобней не оригинальное,ибо оригинальное здоровое и дорогое,да и втыкать его куда нибудь совсем неудобно.

Re: Выход AUX на SWING

mirolеx » Сб, 18 сен 2010, 0:24

Re: Выход AUX на SWING

Death » Сб, 18 сен 2010, 9:31

Re: Выход AUX на SWING

Алексей СП » Сб, 02 фев 2013, 23:47

Re: Выход AUX на SWING

Death » Пн, 25 мар 2013, 8:55

Re: Выход AUX на SWING

miks1969 » Сб, 30 мар 2013, 18:56

Re: Выход AUX на SWING

Subliminal » Пн, 01 июл 2013, 11:28

Прошу совета. Жили были две A5FL с установленным с завода свингом и гнездом aux 3,5 в подлокотнике. Захотелось мне USB. Купил. Вынул разъем из магнитолы, вставил его в соответствующий разхем у MDI, от него, соответственно, другой конец в магнитолу. Включил 2E в блоке 19. Убедился, что в настройка этого блока стоит галка Аналоговый вход AUX установлен. Результат — MDI и 3.5 aux оба прекрасно работают.

Подогнал мне на днях знакомый такую же машину со свежекупленным у поляков блоком MDI. Проделал всё тоже самое. Итог — MDI работает, 3.5 aux — нет. В настройках магнитолы AUX есть и он включен. Если убрать флешку из USB и убрать диск, магнитола переключается на AUX при выборе MDI («AUX» — написано на экране), но ничего не происходит, звук не идет. Если отключить MDI и вставить назад разъем родной в магнитолу, то AUX работает.

Прошу помощи, где могут быть грабли.

Update: погуглил, на дружественном форуме http://vw-golfclub.ru/forum/showthread.php?t=20626&page=8 говорят надо провода один в другой впаивать/скручивать/обжимать (выбрать по вкусу), чтобы они оба работали.. Как же у меня-то работает тогда, ничего не скучивал ведь. Может кто просветит, нет ли более легких путей?

Re: Выход AUX на SWING

aryanatha » Сб, 06 июл 2013, 20:40

а вы не будете так добры чуть подробнее на этом моменте остановиться?
что значит 0 байт? что конкретно в него писать? как писать?
я слышал что не которые не прописывают ничего и у них работает АУХ при подключении к разьему, но у меня когда тыкаешь кнопочку «MEDIA» то в списке только CD, т.е. мне происывать нужно точно.
где-то есть подробный и точный список кодов или чего там пишут в магнитолу?
это в официальном сервисе могут прописать или нужно искать человека с каким-то шнуром для подключения к шкодовскому компу?

Добавлено спустя 19 часов 1 минуту 50 секунд:
Общался с человеком, он говорит что у него AUX в подлокотнике изначально был и качество звука через этот вход ужасное. Причем он экспериментировал, разные источники звука пробовал — результат тот же.
Прошу счастливых обладателей АУХов подтвердить или опровергнуть эту информацию

Re: Выход AUX на SWING

coperator » Вт, 06 авг 2013, 21:50

Re: Выход AUX на SWING

Maturkostya » Вт, 18 авг 2015, 0:04

Re: Выход AUX на SWING

Илай » Ср, 16 мар 2016, 0:24

Источник

Как поставить AUX / USB вход на магнитолу Swing (Skoda Yeti) дешево и быстро

Намедни я зеехал к своему автодилеру и поинтересовался насколько сложно подцепить в шататной магнитоле Skoda Yeti Swing порт, который бы читал флешку или вообще музыку с какого-нибудь внешнего носителя. На что мне стали предлагать варианты, которые не вписываются ни в какие ворота. В частности мне предложили какую-то Bluetooth гарнитуру без дисплея за 10 тысяч рублей. Затем мне предложили аналогичную примочку с дисплеем за 20 тысячи. И в конце концов мне предложили поменять башку внутри магнитолы за 30 тысяч рублей. Парни должны понять, что я деньги не печатаю, а кроме того примерно в курсе, сколько должна стоить любительская аудиотехника. Любительский звук всегда стоил недорого.

Но это политика Volkswagen — все фирменные аксессуары продаются весьма и весьма дорого. Я открыл интернет и начал читать варианты.

КАК ПОДРУЖИТЬ SWING С AUX И USB

У меня в магнитоле вообще нет никакого AUX входа. Я молучу уже про USB. Есть только проигрыватель CD, а также проигрыватель радио. Радиостанции у нас паршивенькие. А таскаться по городу с ворохом дисков в багажнике крайне неудобно. Также неудобно менять диск с одного на другого. И еще неудобнее делать подборки музыки на CD. Короче — полная кабзда. Во дворе 2015 год, а USB входы в магнитолу делает даже автоваз на ладах клаинах. В этом смысле Skoda очень жадная до денег. При заказе машины подобная штучка (которая называется MDI модуль) стоит конские 200 евро. По нынешнему курсу это что-то около 14 тысяч рублей.

Я стал дальше читать в интернете. Нашел, что кто-то ставит некий эмулятор CD -чейнджера, который стоит тысячи 3 и подключается к магнитоле изнутри. Выглядит эта штука как коробка, в которую можно воткнуть и линейный вход AUX и флешку. Но все равно это довольно колхозно. Кто-то просто протягивает AUX провод от магнитолы внутри внвружу, где сверлит где-нибудь дырку в пластиковой панели. Короче все это мне не шибко понравилось. Я это называю колхозом. Но отваливать мешки бабла официальному дилеру желания нет. Я и так остался почти без денег на еду после того как заказал кожаный руль.

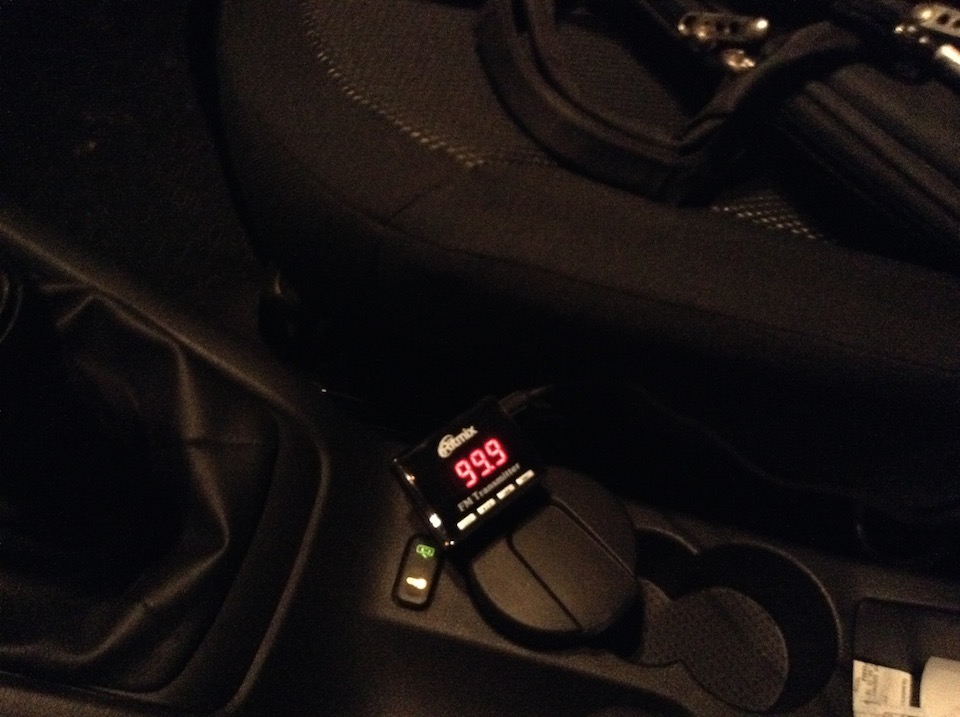

Короче в итоге я остановился на гениально простом решении, которое мне очень понравилось. Я купил FM трансмиттер Ritmix. В рознице стоит 990 рублей. Модель точно не помню, но точно помню, что там есть в комплекте провод формата 3,5 -мм (порт миниджек?).

1. Заводишь машину (при заведенной машине устройство должно быть не подключено) иначе у тебя что-нибудь сгорит (предостережение!);
2. Втыкаешь FM-трансмиттер;
3. Настраиваешь частоту, на которой трансмиттер будет выдавать радиосигнал;
4. Включаешь штатную радиомагнитолу в автомобиле и настриваешься на ту же частоту;
5. Втыкаешь в трансмиттер через линейный вход iPod Touch 5 и слушаешь любимую музыку.

Вместо айпода подойдет также планшет или любой другой смартфон в линейным выходом. Также подойедет флеш-карта формата USB или MicroSD.
