Кабель асблу 3х240 10кв

Кабель АСБл 3х240 — 10 кВ

Номинальное переменное напряжение	10 кВ
Количество жил	3 жилы
Сечение размер	240 мм 2

Ваша заявка на кабель АСБл 3х240 — 10кВ успешно отправлена. Представитель компании «Рузкабель» свяжется с вами в ближайшее время!

Технические характеристики АСБл 3*240

Вес кабеля АСБл 3х240

Теоретический вес 1 километра АСБл 3х240: 9107,00 килограмм

Вес кабеля зависит от ТУ конкретного завода-производителя, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.

Кабели должны быть намотаны на барабаны.

Таблица намотки кабеля на барабан

№ Барабана		8	8а	8б	10	12	12а	14	16а	17	18	20	22
Длина (м)		—	—	—	—	—	—	150	200	200	250	400	500

Диаметр кабеля АСБл 3х240

Наружный диаметр кабеля АСБл 3х240: 65,0 миллиметров

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики АСБл 3х240

Токовая нагрузка АСБл 3х240

Длительно-допустимые токовые нагрузки

Мощность АСБл 3х240

Максимальная мощность кабеля АСБл 3х240 при прокладке не расчитывается, так как это значение является не целесообразным для 10кВ

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

• токовые нагрузки даны для переменного тока;
• температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле 15 °C;
• глубина прокладки кабелей в земле 0,7 м;
• удельное термическое сопротивление грунта 1,2 км/Вт;
• при прокладке в воде кабелей с защитными покровами типа Кл значение токовой нагрузки в земле следует умножить на коэффициент K = 1,1.

Ток короткого замыкания АСБл 3х240

Допустимые токи короткого замыкания, соответствующие максимально допустимым температурам при коротком замыкании и продолжительности короткого замыкания, равной 1 с.

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Продолжительность протекания тока короткого замыкания не должна превышать 4 с.

Источник

Кабель АСБл-10 3х240

Наименование	Наличие	Цена опт с НДС	Дата обновления	Добавить в корзину	Срок поставки
Кабель АСБл-10 3х240 ож (м) Рыбинсккабель 676569	2832	1 854.19 р.	18.02.2022	От 1 дня
Кабель АСБл-10 3х240 ож (м) Камкабель 11Ю607314600K01	9610	1 961.66 р.	18.02.2022	От 1 дня
Кабель АСБл-10 3х240 мж (м) Рыбинсккабель 676569	609	2 052.97 р.	18.02.2022	От 1 дня
Кабель АСБл-10 3х240 ож (м) Москабель 1034328	2297	2 106.73 р.	18.02.2022	От 1 дня
Кабель АСБл-10 3х240 мж (м) Москабель 1034327	286	2 158.75 р.	18.02.2022	От 1 дня
Кабель АСБл-10 3х240 мж (м) Камкабель 11Ю107314000K01	1000	2 186.52 р.	18.02.2022	От 1 дня

Условия поставки кабеля АСБл-10 3х240

Кабель АСБл-10 3х240 соответствует всем требованиям ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

Купить силовой бронированный экранированный алюминиевый кабель АСБл-10 3*240 могут юридические и физические лица по безналичному и наличному расчету, отгрузка производится в течение одного — двух дней с даты поступтения оплаты.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.

Цена кабеля АСБл-10 3х240 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Размер скидки на АСБл-10 3*240 зависит от общего объема закупки, окончательную стоимость можно узнать в корзине сайта разместив полный заказ включая сопутствующий товар.

АСБл-10 3х240 — кабель силовой с алюминиевыми жилами в бумажной пропитанной изоляции, свинцовой оболочке, с броней из стальных лент.

Расшифровка маркировки АСБл-10 3х240

А — алюминиевые жилы.
С — свинцовая оболочка.
Б — броня из стальных лент.
л — в подушке под броней один слой ПВХ ленты.
10 — номинальное напряжение, кВ.
3 — количество токопроводящих алюминиевых жил.
240 — сечение алюминиевых жил в мм2.
ож, ос — однопроволочное исполнение жилы.
мж, мс, мн — многопроволочное исполнение жилы.

Технические характеристики кабеля АСБл-10 3*240

Минимальная температура эксплуатации кабеля АСБл-10 3х240 минус 50 градусов Цельсия.
Максимальная температура — плюс 50 градусов.
Влажность воздуха при эксплуатации не должна превышать 98%.
Монтаж кабеля АСБл-10 3х240 производится при температуре не ниже 0 градусов.
Радиус изгиба при прокладке не должен превышать 20 наружных диаметров.
Электрическое сопротивление изоляции жил не менее 200 Мом на километр.
Срок службы кабеля АСБл-10 3*240 не менее 30 лет.

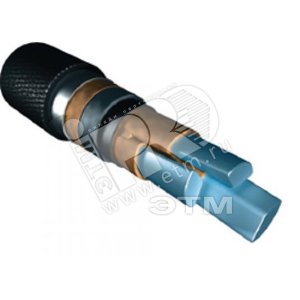

Конструкция кабеля АСБл-10 3х240

1) Жила — алюминиевая, однопроволочная или многопроволочная.
2) Изоляция — бумага пропитанная вязким изоляционным составом.
3) Заполнение — из бумажных жгутов.
4) Экран — из электропроводящей бумаги.
5) Оболочка — из свинца.
6) Подушка — из битума, ПВХ ленты, крепированной бумаги.
7) Броня — из стальных лент.
8) Наружный покров — из волокнистых материалов.

Применение кабеля АСБл-10 3х240

Силовой алюминиевый кабель АСБл-10 3*240 предназначен для передачи электрического тока напряжением до 10000 Вольт с частотой 50 герц. Прокладывают АСБл-10 3х240 в грунтах со средней коррозионной активностью, допускается наличие блуждающих токов, при высокой коррозионной активности грунта наличие блуждающих токов недопустимо.

Источник

Результаты поиска: асбл 3х240

Наличие в магазине:

кабель АСБл-10 3Х240(мп)

Сделано в России

кабель АСБл-10 3х240(ож)

Сделано в России

Кабель АСБл-10 3х240(ож)

Сделано в России

Кабель силовой АСБл 3х240-6

Сделано в России

Кабель силовой АСБл 3х240мн-10 ТРТС

Сделано в России

Кабель силовой АСБл-10 3х240 ож

Сделано в России

Кабель силовой АСБл-6 3х240 ож

Сделано в России

Кабель силовой АСБл 3х240(ож)-10 ТРТС

Сделано в России

Кабель силовой АСБл-10 3х240 мн

Сделано в России

Кабель силовой АСБл 3х240(ож)-6

Сделано в России

Кабель силовой АСБл 3х240(ож)-10

Сделано в России

Кабель силовой АСБл-10 3х240 однопроволочный

Сделано в России

Кабель силовой АСБл-6 3х240ож однопроволочный

Сделано в России

Кабель силовой АСБл-6 3х240ож многопроволочное

Сделано в России

Кабель силовой АСБл 3*240-1

Сделано в России

Кабель силовой АСБл 3*240(ож)-1

Сделано в России

Кабель силовой АСБ2л-10 3х240 однопроволочный

Сделано в России

Кабель силовой АСБл 3х240-10

Сделано в России

Кабель силовой АСБл 3х240мн-10 ТРТС

Сделано в России

Компания ЭТМ — член ассоциации «Честная позиция».

Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

Источник

АСБл 3х240-10

Заказ обратного звонка

Расшифровка маркировки кабеля АСБл 3х240-10

Элементы конструкции кабеля АСБл 3х240-10

• однопроволочная сечением 25-240 кв.мм — «ож»,
• многопроволочная сечением 70-800 кв.мм;

• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;

Кабель изготавливается по ГОСТ 18410-73.

Область применения кабеля марки АСБл 3х240-10

Кабели данного вида предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Кабели марки АСБл 3х240-10 предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом.

Кабели АСБл 3х240-10 также, могут быть предназначены для прокладки в земле (траншеях) со средней коррозионной активностью на трассах с наличием или отсутствием блуждающих, если в процессе эксплуатации не подвергаются растягивающим усилиям и деформации.

Для уточнения наличия кабеля АСБл 3х240-10 звоните по телефону или отсылайте заявку.

Кабель АСБл 3х240-10 (мн) и АСБл 3х240-10 (мп) — является аналогом АСБл 3х240-10.
Данные индексы означают, что жилы кабеля АСБл 3х240-10 изготовлены в многопроволочном исполнении.

Цена АСБл 3х240-10 — прайс
Стоимость АСБл 3х240-10 Вы можете узнать отправив нам заявку.

Вес АСБл 3х240-10
Расчетная масса кабеля АСБл 3х240-10: в 1 км — 7936.377 кг*
*Вес кабеля АСБл 3х240-10 является расчетным и может незначительно отличаться от реального.

Наружный диаметр АСБл 3х240-10
Наружный диаметр кабеля АСБл 3х240-10: — 63 мм*
*Диаметр кабеля АСБл 3х240-10 является расчетным и может незначительно отличаться от реального.

Срок службы кабеля марки АСБл 3х240-10 составляет не менее 30 лет.
