Кабель асбл 3х120 10кв характеристики

Силовой алюминиевый кабель АСБл-10 3х120

Кабель марки АСБл 3х120 представляет собой силовой кабель, жилы выполняютcя из алюминиевых проволок. Защитная оболочка изготавливается из свинца. Изолирующий материал – пропитанная бумага. Кабель АСБл-10 3х120 используется для электроснабжения различных приемников электрической энергии. Рассчитан для работы в сетях низкого и среднего напряжений (до 10,0 кВ). Допускается применение данного кабеля в системах с постоянным напряжением, кратность значения приблизительно может превышать 2.5 раза значение переменного напряжения.

Прокладка кабеля производится в траншеях, туннелях, по фасадам сооружений. Также возможна укладка в земле, при этом коррозионная активность не должна превышать средние значения. Изделие имеет все соответствующие сертификаты качества, при соблюдении требований полностью безопасен.

Код ОКПО: 353514

Кабель АСБл-10 3х120 имеет несколько модификаций в зависимости от числа токоведущих жил: кабель асбл 10 3х120 «ож» (одна жила), кабель асбл 10 3х120 «мн» (несколько жил).

Расшифровка

Расшифровка АСБл-10 3х120 включает в себя описание конструкции и основных номинальных параметров изделия.

А – токоведущая жила изготовлена из алюминия;

С – защитная свинцовая оболочка;

Б – броневой слой кабеля, представляющий собой две оцинкованные ленты из стали;

л – подушечная лента, сделанная из лавсана;

10 – нормированное напряжение, кВ;

3 – число токоведущих жил (ож/мп).

120 – значение площади сечения жил S, мм 2 .

Особенности и преимущества

При эксплуатации в промышленных зонах одним из положительных качеств является его высокая механическая прочность, стойкость к высоким температурным режимам. Также кабели данной марки не поддаются возгоранию и соответственно не распространяют его. Изоляция выдерживает требуемые уровни токов коротких замыканий. Гибкость кабельного изделия достигается за счет использования алюминиевых жил. Монтаж и укладка должны проводиться согласно указаниям заводов-изготовителей, иначе возникает риск нанесения механических повреждений. Допускается работа в сетях на постоянном токе.

Применение

1. Прокладка осуществляется в траншеях, в земле (уровень коррозионной активности не выше среднего). Блуждающие токи не нормируются.
2. Разрешается прокладывать кабель асбл 3х120 при высоком уровне коррозионной активности почвы, при отсутствии токов блуждения, при выполнении дополнительных указаний, например, проводник не должен подвергаться растяжению.
3. Монтаж проводится в зонах с умеренным и холодным климатами. Тип помещения – открытый.
4. Допускается эксплуатация в помещениях взрыво- и пожароопасного класса.
5. Пропиточный материал изоляции имеет свойство не растекаться (возможны иные буквенные обозначения – «ЦАСБл»). С связи с этим, укладка кабеля может производиться по наклонной/вертикальной поверхности, не ограничиваясь сменой высоты.
6. Кабельные изделия марки АСБл ввиду защитной оболочки из свинца способны выдерживать химическое влияние внешней агрессивной среды, химикатов, входящих в состав почвы.

Климатические исполнения, в которых эксплуатируется проводник – умеренная и холодная зоны. Монтаж и работа в кабельной траншее допускается при не превышении среднего уровня коррозионной активности, отсутствии токов блуждения, не подвергается растяжению.

Кабельная продукция данной марки рассчитана на работу в сети со средним и низким напряжениями (до 10 кВ включительно) на промышленной частоте. В транспортных электрифицированных системах используется кабели, в которых имеются две контрольные жилы, выполненные из меди, площадь сечения составляется 1,5 мм 2 .

Состав провода

Конструкция проводника состоит из следующих составляющих:

• токоведущие алюминиевые жилы. Модификации: однопроволочный проводник (S = 25?240 мм 2 ) — кабель асбл 10 3х120 «ож»; многопроволочный проводник (S = 70?800 мм 2 ) — кабель асбл 10 3х120 «мн».
• Свободное межжильное пространство заполняется жгутами из бумаги.
• Каждая фаза выполнена из изоляции из бумаги, пропитанной специальным не растекающимся раствором с высоким коэффициентом вязкости. Аналогична выполняется фазная изоляция.
• Жилы различаются двумя видами маркировок:

1. Числовая – по числу жил (1?4)
2. По цветной гамме имеют белый-жёлтый, синий-зеленый, красный-малиновый, коричневый-чёрный цвета.

• Материал защитного экрана выполнен из электропроводящей бумаги, рассчитанный на величину рабочих напряжений проводников от 6,0 кВ и выше.
• Защитная свинцовая оболочка.
• Составляющие подушки: битум, креп (гофрированная) бумага, поливинилхлоридная плёнка.
• Стальные ленты являются бронёй кабеля.
• Внешняя поверхность проводников сделана из волокнистого материала.

Технические характеристики

Параметр	Значение
Марка	АСБл
Количество жил	3
Сечение жилы (мм/кв)	120
Материал жилы	Алюминий
Материал изоляции	БПИ
Материал оболочки	БПИ
Вес (кг/м)	5,181
Внешний диаметр (мм)	48,4
Возможный радиус изгиба (мм)	1016,4
Номинальное переменное напряжение (кВ)	10
Диапазон температур эксплуатации (°С)	от -50 до +50
Срок службы	30 лет
Наличие брони	да
Наличие экрана	да

Технические характеристики АСБл 10 3х120 нормируются ГОСТ-ом 18410-73 и для ознакомления представлены ниже:

1. Предел номинальных рабочих напряжений составляет 6,0-10 кВ;
2. Значение рабочей частоты – 50 Гц;
3. Если выполнение монтажных работ идёт без предварительного подогрева, значение температуры должно быть выше 0?С.
4. При одиночной укладке не поддается процессам горения.

Согласно нормированным параметрам пределы допустимых рабочих температур варьируются в диапазоне Т = 50?С, тип климатического исполнения – умеренный, холодный. Также возможна работа в условиях перегрузки с увеличением величины температуры до Т=70?С выше нуля. В кратковременном режиме коротких замыканий максимальная Т составляет 200?С. Уровень относительной влажности ? до 98% (если установленная Т составляет 35?С). Величина радиуса изгиба R нормируется кратностью от диаметра проводника D и зависит от количества кабелей, укладывается как одиночно (25D), так и в паре (15D). При выполнении указаний монтажа, требований эксплуатации заводов-изготовителей период службы составляет более 30 лет.

Габаритный вес и масса проводов

Удельный вес кабеля АСБл 3х120 из расчета на 1 километр приблизительно равен 5798 кг.

Наименование	Внешний диаметр, мм	Вес 1 км, кг
АСБл 3х120	48,4	5798

Стоимость

Купить кабель АСБл 10 3х120 можно по доступной цене. Информация о стоимости данной продукции запрашивается по указанным контактным данным.

Монтаж провода

Проводить монтажные работы можно вдоль наклонных/вертикальных поверхностей независимо от уровней высоты траншей, если в состав изоляции входят не текучие вещества. В противном случае разница в высоте должна быть не более 25,0 м.

Источник

Кабель асбл 3х120 10кв характеристики

Каталог кабеля

Ваш заказ

Контакты

Московская область, г. Химки
ул. Заводская д. 8 (карта)

АСБЛ 3×120-10

Наименование	Наличие, м	Цена, руб	Кол-во, м
АСБЛ 3×120-10	1116.68

* Точное количество в наличии уточняйте у менеджера или при оформлении заказа
** Цена указана ориентировочная, при оформлении заказа уточняйте о скидках и других условиях работы

Описание:

Кабель силовой с бумажной изоляцией АСБЛ 3×120-10 используется для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц, кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта, на номинальном напряжении — 10 кВ. Рассматриваемый кабель силовой содержит 3 жилы сечением 120 мм 2 . Жилы изготовлены из первокласного материала – алюминий, класс гибкости жилы — 1, 2 по ГОСТ 22483 — 2012, что разрешает прийти к надежную способность к работе установленного оборудования.

Значимой способностью этого кабеля (проода) являются следующие соответствующие нормативам данные: изоляция жил — фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом, экран — электропроводящая бумага для кабелей на напряжение от 6 кВ и более, броня (панцырь) — две стальные ленты, оболочка — свинцовая. Так же требуемая строительная длинна устанавливается при заказе и срок службы не менее 30 лет заданы заводом. Выбранный кабель должен устанавливаться в условиях УХЛ, категория размещения 1 — 5, в допустимых температурных диапазонах от -50 °С до +50 °С.

Способ прокладки данного кабеля АСБЛ 3×120-10: для прокладки в земле (траншеях) со средней коррозионной активностью на трассах с наличием или отсутствием блуждающих, если в процессе эксплуатации не подвергаются растягивающим усилиям, что обеспечивает обеспечить функционирование по нормативным документам.

В зависимости от прописанной в смете длины АСБЛ 3×120-10 осуществляется упаковка в наиболее компактную тару для последующей отправки ж/д или автомобильным транспортом. При доставке, подборе кабельной тары и хранении необходимо учитывать, что кабель силовой АСБЛ 3×120-10 имеет расчётную массу — 4071.8 кг/км, максимальный наружный диаметр — 42.65 мм и минимальный радиус изгиба — 213,25 мм.

Вы можете купить кабель силовой АСБЛ 3×120-10 по ценам производителя.

Технические характеристики:

3 — Количество жил
120 — Сечение жил (мм 2 )
10 — Номинальное напряжение (кВ)
4071.8 — Расчетный вес одного километра (кг)
42.65 — Максимальный наружный диаметр (мм)
213,25 — Минимальный радиус изгиба (мм)

* Данные характеристики являются справочными и фактически могут отличатся.

Источник

Кабель АСБл: расшифровка, технические характеристики, конструкция

Для электроснабжения крупных предприятий или промышленных объектов применяются силовые кабели, отличающиеся как функциональными особенностями, так и своей конструкцией. Одним из наиболее распространенных вариантов для силовых электросетей является кабель АСБл. Рассмотрим его конструктивные особенности в соответствии с маркировкой.

Расшифровка маркировки АСБл

Как и в любом другом варианте кабельно-проводниковой продукции первую информацию об изделии вы можете получить, изучив его маркировку. Для данной марки название включает в себя буквенно-числовое обозначение.

Посмотрите на буквенную часть, маркировка кабеля АСБл расшифровывается следующим образом:

• А – обозначает, что токоведущие жилы изготовлены из алюминия;
• С – указывает на то, что данная марка оснащена свинцовой оболочкой;
• Б – указывает на наличие бронированной оплетки, которая изготавливается из стальных лент.
• л – обозначает, что под броней закладывается дополнительная лента из битума, полимера, лавсана, в зависимости от производителя ее состав может отличаться. Существуют также марки АСБ2л, которые имеют двойной слой дополнительной ленты под броней.

Рассмотрим пример маркировки кабеля АСБл 4×70, здесь аббревиатура свидетельствует о том, что кабель имеет алюминиевые жилы, свинцовую оболочку, броню и битумные ленты. Цифра 4 указывает на количество жил, а 70 на сечение каждой из них, в данном случае по 70 мм 2 каждая. Для лучшего понимания особенностей устройства о кабеля АСБл рассмотрите его конструкцию.

Конструкция

Конструктивно АСБл имеет куда более сложную структуру, чем слаботочные варианты кабельной продукции. Это связанно с тем, что он должен обеспечить безаварийные условия электроснабжения в высоковольтных сетях.

Рис. 1: Конструкция кабеля АСБл

Как видите из рисунка, вся конструкция состоит из следующих элементов:

1 – алюминиевые токоведущие жилы, в зависимости от конкретной модели АСБл они могут иметь монолитную структуру (при этом в маркировке может присутствовать обозначение «ож» – однопроволочная жила) или многопроволочную, когда каждая жила набирается из нескольких проволок (в маркировке может присутствовать обозначение мн – многопроволочная жила). Форма жил выбирается в зависимости от назначения и характеристик АСБл – может быть круглой, секторной или и той, и другой формы.

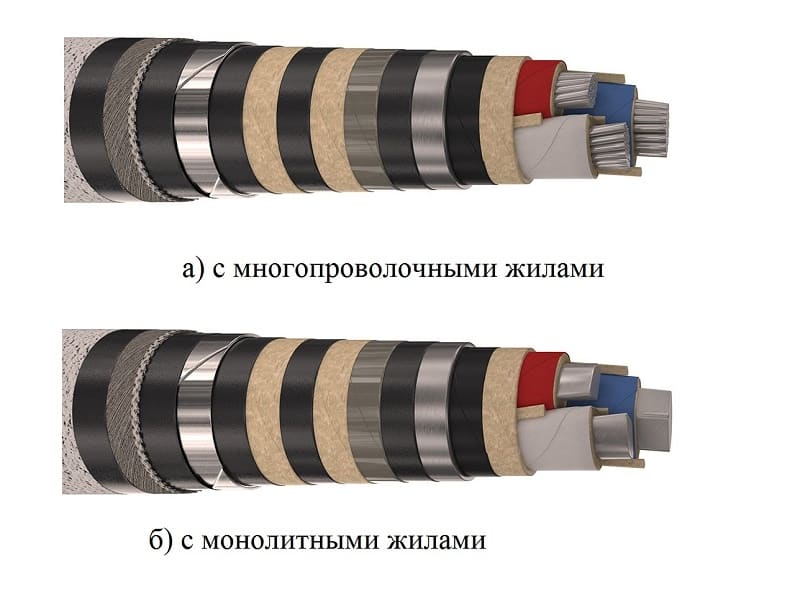

Рис. 2: форма жил АСБл

2 — фазная изоляция – изготавливается из бумаги с влагоотталкивающей пропиткой. Наносится на жилы посредством намотки, для каждой из них используется цифровая маркировка на изоляции или бумага на каждой из них отличается по цвету.

Рис. 3: пример цветовой маркировки изоляции жил

3 – жгуты для удержания формы кабеля – изготавливаются из бумаги или полимерных материалов и закладываются между жилами. Основная задача – придать жесткости конструкции и не допускать образования пустот при изгибе.

4 – слой поясной изоляции – выполняется из пропитанной маслянистым составом бумаги. Которая плотным слоем укладывается на собранные жилы со жгутами.

5 – экран – выполняется из токопроводящего материала, как правило, металлической пленки для удаления электромагнитного поля от самого кабеля на окружающие линии коммуникации и от других источников излучения на кабель.

6 – оболочка – изготавливается из прессованного свинца и предназначена для защиты от проникновения влаги и механических нагрузок.

7 – антикоррозионная лента (та самая, которая обозначается буквой «л» в маркировке АСБл) выполняется из полимерной и бумажной намотки с битумным наполнением. Ее основная задача – предотвратить воздействие агрессивных веществ, которые могут разрушить кабель.

8 – броня – выполняется стальными полосами, намотанными на кабель в два слоя. Предотвращает разрушение рабочих элементов и их изоляции от механического воздействия острыми предметами.

9 — наружное покрытие – изготавливается из волокнистых материалов (стекловолокна, ткани, полимеров) пропитываемых битумно-мастичными составами для защиты брони от коррозионных разрушений.

Преимущества и недостатки

В сравнении с другими марками кабельно-проводниковой продукции АСБл обладает рядом весомых преимуществ. Среди которых следует выделить:

• Высокий уровень защиты от механических повреждений, не боится воздействия грызунов. За счет наличия брони кабель АСБл может выдержать удар режущим предметом без потери своих характеристик;
• Устойчив к влаге и щелочным соединениям в грунте – за счет нанесения битумного состава и под броней, и поверх брони кабель не подвержен разрушающему воздействию конденсата и сырости, образующегося в шахтах, кабельных каналах и колодцах.
• Имеет широкий рабочий диапазон сечения, за счет чего АСБл может применяться для подключения электрической нагрузки различного номинала.
• Может прокладываться в грунте – за счет многослойной структуры и влагоотталкивающей пропитки не отсыревает и может находиться в земле в течении всего периода эксплуатации.
• Может располагаться вблизи от линий связи – за счет экранирующего слоя и брони кабель АСБл значительно снижает воздействие собственных электромагнитных волн на окружающие электроустановки.

Но, помимо вышеприведенных преимуществ АСБл имеет и некоторые недостатки:

1. Во-первых, кабель плохо гнется, что следует учитывать при его прокладке, а за счет мастичной пропитки наружного слоя его не всегда удобно прокладывать снаружи.
2. Во-вторых, АСБл способен противостоять только среднему уровню коррозионного воздействия, для особо агрессивных грунтов должен применяться АСБ2л. Но, так как тип почвы может быть неоднородным или может меняться щелочной и ионный состав на протяжении всей трассы, то АСБл нередко выходит из строя по причине локальных разрушений.
3. В-третьих, из-за многослойной конструкции значительно усложняется подключение и ремонт АСБл.

Технические характеристики

Технические характеристики кабеля АСБл определяют возможность его использования в тех или иных электроустановках. Данная марка кабельной продукции характеризуется такими параметрами:

• Номинальное напряжение – варьируется в пределах от 1 кВ до 10 кВ для линий переменного с частотой 50 Гц и от 2,5 кВ до 25 кВ для сетей постоянного тока.
• Номинальный ток – определяется пропускной способностью конкретной модели АСБл и зависит от сопротивления жил кабеля.
• Допустимые границы рабочих температур – нормальным пределом для АСБл считается промежуток от — 50ºС до +50ºС. Но в случае перегрузки допускается увеличение температуры кабеля до +90ºС. А при коротком замыкании АСБл может выдерживать перегрев до +200ºС, но не дольше 4 минут.
• Радиус изгиба – составляет не менее 25 диаметров для моделей с монолитным исполнением жилы и 15 диаметров для кабелей с многопроволочными жилами. Рис. 4: пример кабеля с монолитными и многопроволочными жилами
• Сопротивление изоляции – определяет диэлектрические свойства и составляет не менее 100 МОм для моделей напряжением 1 кВ и 200 МОм для кабелей до 10кВ.

Следует отметить, что на этапе прокладки допускается укладывать АСБл при температуре окружающей среды не ниже 0ºС. Если температура опускается ниже нулевой отметки, его в обязательном порядке необходимо прогревать пониженным напряжением для размягчения изоляции и битумных слоев. Также стоит учитывать его размеры и вес, которые можно определить по паспортным данным:

Таблица: характеристики некоторых марок АСБл

Номинальное сечение АСБл	Наружный диаметр, мм		Расчетная масса 1 км кабеля, кг
	6 кВ	10 кВ	6 кВ	10 кВ
АСБл 3х35	35,3	39,3	2656	3252
АСБл 3х50	37,3	41,2	2991	3558
АСБл 3х70	40,1	43,9	3496	4075
АСБл 3х95	42,9	46,9	4028	4672
АСБл 3х120	45,4	49,3	4555	5150
АСБл 3х150	47,8	51,7	5058	5707
АСБл 3х185	50,7	54,6	5747	6398
АСБл 3х240	55,0	58,8	6840	7526

Применение

Основной сферой применения для кабеля АСБл является электроснабжение крупных потребителей, электрических машин большой мощности, предприятий, оборудования или поселков. За счет наличия антикоррозионного слоя в его конструкции наиболее целесообразной является укладка в траншею.

Но при необходимости можно размещать и на наружной стороне стен, подвешивать на опоры и несущие конструкции, использовать другие способы фиксации, не повреждающие кабель. Исключением для использования данного типа кабеля являются наклонные поверхности и трассы с большим перепадом высот.

Марки АСБл большого сечения используется для электроснабжения трансформаторных и районных подстанций, КТП. Марки кабеля с медными контрольными жилами используются для электроснабжения электрического транспорта, при условии, что он не подвергается натяжению в конечной точке. Преимуществом использования АСБл для электроснабжения транспорта является отсутствие блуждающих токов.

Основные производители

Выбирая какую-либо модель кабеля АСБл, следует обращать особое внимание на его производителя. Так как именно от него будет зависеть соблюдение всех заявленных заводом параметров. В противном случае эксплуатирующая организация может столкнуться с той ситуацией, когда линия не выдержит подключенной к ней нагрузки из-за слабой изоляции или недостаточного сечения. Наиболее популярными производителями кабеля АСБл являются:

• «Москабель»;
• «Кольчугинский завод»;
• «Камский кабель»;
• «Белтелекабель»;
• «Людиновокабель».

Приобретая их продукцию, вы можете быть уверенными в соответствии параметров действительности. Если вы используете продукцию других производителей, обращайте внимание на состояние всех слоев в разрезе – при наличии смещения в кабеле на бухте, лучше воздержаться от их приобретения.

Источник
