Кабель асб 3х70 вес 1 метра

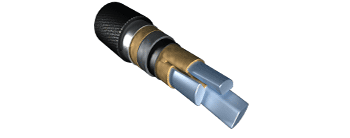

Кабель АСБ 3х70

Номинальное переменное напряжение	1 кВ
Количество жил	3 жилы
Сечение размер	70 мм 2

Ваша заявка на кабель АСБ 3х70 успешно отправлена. Представитель компании «Рузкабель» свяжется с вами в ближайшее время!

Технические характеристики АСБ 3*70

Вес кабеля АСБ 3х70

Теоретический вес 1 километра АСБ 3х70: 2551,00 килограмм

Вес кабеля зависит от ТУ конкретного завода-производителя, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.

Кабели должны быть намотаны на барабаны.

Таблица намотки кабеля на барабан

№ Барабана		8	8а	8б	10	12	12а	14	16а	17	18	20	22
Длина (м)		—	—	—	150	250	350	500	800	800	900	1500	1700

Диаметр кабеля АСБ 3х70

Наружный диаметр кабеля АСБ 3х70: 34,0 миллиметра

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики АСБ 3х70

Токовая нагрузка АСБ 3х70

Длительно-допустимые токовые нагрузки

Мощность АСБ 3х70

Максимальная мощность при прокладке:

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

• для одножильных кабелей токовые нагрузки даны для работы при постоянном токе;
• для трехжильных и четырехжильных кабелей токовые нагрузки даны для переменного тока;
• температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле 15 °C;
• для одножильных,- кабели расположены в одной горизонтальной плоскости на расстоянии 35-125 мм друг от друга;
• глубина прокладки кабелей в земле 0,7 м;
• удельное термическое сопротивление грунта 1,2 км/Вт;
• для четырехжильных кабелей с нулевой жилой меньшего сечения токовые нагрузки не изменяются. Токовые нагрузки четырехжильных кабелей с жилами равного сечения в четырехпроводных сетях при нагрузке во всех жилах должны быть умножены на коэффициент 0,93;
• при прокладке в воде кабелей с защитными покровами типа Кл значение токовой нагрузки в земле следует умножить на коэффициент K = 1,3.

Ток короткого замыкания АСБ 3х70

Допустимые токи короткого замыкания, соответствующие максимально допустимым температурам при коротком замыкании и продолжительности короткого замыкания, равной 1 с.

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Продолжительность протекания тока короткого замыкания не должна превышать 4 с.

Источник

Кабель АСБ 3х70 — 10 кВ

Номинальное переменное напряжение	10 кВ
Количество жил	3 жилы
Сечение размер	70 мм 2

Ваша заявка на кабель АСБ 3х70 — 10кВ успешно отправлена. Представитель компании «Рузкабель» свяжется с вами в ближайшее время!

Технические характеристики АСБ 3*70

Вес кабеля АСБ 3х70

Теоретический вес 1 километра АСБ 3х70: 4358,00 килограмм

Вес кабеля зависит от ТУ конкретного завода-производителя, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.

Кабели должны быть намотаны на барабаны.

Таблица намотки кабеля на барабан

№ Барабана		8	8а	8б	10	12	12а	14	16а	17	18	20	22
Длина (м)		—	—	—	—	—	—	300	450	500	550	900	1000

Диаметр кабеля АСБ 3х70

Наружный диаметр кабеля АСБ 3х70: 44,0 миллиметра

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики АСБ 3х70

Токовая нагрузка АСБ 3х70

Длительно-допустимые токовые нагрузки

Мощность АСБ 3х70

Максимальная мощность кабеля АСБ 3х70 при прокладке не расчитывается, так как это значение является не целесообразным для 10кВ

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

• токовые нагрузки даны для переменного тока;
• температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле 15 °C;
• глубина прокладки кабелей в земле 0,7 м;
• удельное термическое сопротивление грунта 1,2 км/Вт;
• при прокладке в воде кабелей с защитными покровами типа Кл значение токовой нагрузки в земле следует умножить на коэффициент K = 1,1.

Ток короткого замыкания АСБ 3х70

Допустимые токи короткого замыкания, соответствующие максимально допустимым температурам при коротком замыкании и продолжительности короткого замыкания, равной 1 с.

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Продолжительность протекания тока короткого замыкания не должна превышать 4 с.

Источник

Кабель АСБ 3х70 — 6 кВ

Номинальное переменное напряжение	6 кВ
Количество жил	3 жилы
Сечение размер	70 мм 2

Ваша заявка на кабель АСБ 3х70 — 6кВ успешно отправлена. Представитель компании «Рузкабель» свяжется с вами в ближайшее время!

Технические характеристики АСБ 3*70

Вес кабеля АСБ 3х70

Теоретический вес 1 километра АСБ 3х70: 3728,00 килограмм

Вес кабеля зависит от ТУ конкретного завода-производителя, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.

Кабели должны быть намотаны на барабаны.

Таблица намотки кабеля на барабан

№ Барабана		8	8а	8б	10	12	12а	14	16а	17	18	20	22
Длина (м)		—	—	—	—	—	—	350	550	600	650	1100	1200

Диаметр кабеля АСБ 3х70

Наружный диаметр кабеля АСБ 3х70: 40,0 миллиметров

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики АСБ 3х70

Токовая нагрузка АСБ 3х70

Длительно-допустимые токовые нагрузки

Мощность АСБ 3х70

Максимальная мощность кабеля АСБ 3х70 при прокладке не расчитывается, так как это значение является не целесообразным для 6кВ

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

• токовые нагрузки даны для переменного тока;
• температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле 15 °C;
• глубина прокладки кабелей в земле 0,7 м;
• удельное термическое сопротивление грунта 1,2 км/Вт;
• при прокладке в воде кабелей с защитными покровами типа Кл значение токовой нагрузки в земле следует умножить на коэффициент K = 1,1.

Ток короткого замыкания АСБ 3х70

Допустимые токи короткого замыкания, соответствующие максимально допустимым температурам при коротком замыкании и продолжительности короткого замыкания, равной 1 с.

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Продолжительность протекания тока короткого замыкания не должна превышать 4 с.

Источник

Купить кабель АСБ 3х70

Гарантия

Гарантийный срок и срок службы любой кабельной продукции устанавливается непосредственно заводом-изготовителем. Компания «Рукабель» обязуется неукоснительно соблюдать эти условия. Конкретная информация предоставляется при оформлении заказа.

Срок гарантии отсчитывается с момента ввода кабеля в эксплуатацию. На протяжении этого периода времени производитель обеспечивает выполнение установленных требований к своей продукции при условии соблюдения правил транспортировки, прокладки и использования.

Срок службы — максимальная продолжительность эксплуатации кабельного изделия до момента его полного выхода из строя. Он отсчитывается с момента получения кабеля заказчиком и зависит от того, насколько строго будут соблюдаться условия хранения, монтажа и эксплуатации.

Гарантия качества

Компания «Рукабель» реализует продукцию, полностью соответствующую требованиям отечественных нормативных документов. Кабельные изделия имеют все обязательные сертификаты, лицензии и паспорта качества.

На все кабели в нашем каталоге также распространяется гарантия от производителя, действующая при соблюдении условий их перевозки, хранения, монтажа и использования.

Доставка и оплата

Компания «Рукабель» принимает оплату следующими способами:

1. 1. Оплата картой на сайте (для физлиц).
2. 2. Оплата по квитанции наличным или безналичным расчетом (для физлиц).
3. 3. Безналичная оплата на наш расчетный счет (для юрлиц).

С каждым клиентом работает персональный менеджер. Все документы отправляются как на обычную, так и на электронную почту.

Благодаря широкой сети филиалов и складов мы максимально быстро доставляем заказы в любой уголок России. При этом доставка может быть осуществлена одним из нескольких способов:

1. 1. Самовывоз из нашего офиса.
2. 2. Доставка нашим транспортом.
3. 3. Доставка курьерской службой.
4. 4. Услуги транспортной компании.

Доставляем кабельную продукцию не только по РФ, но и в страны Таможенного союза. Сотрудник нашего логистического отдела обязательно будет информировать вас о каждом изменении статуса заказа (собран, отгружен и так далее).

Честная цена

Мы гарантируем всем своим клиентам не только безусловно высокое качество всей продукции, но и самые честные цены на всем кабельном рынке России. Благодаря прямому сотрудничеству с ведущими производителями наша компания может позволить себе устанавливать наиболее доступные цены на любые кабельные изделия. «Рукабель» всегда поможет вам сэкономить!

Вес АСБ 3х70(ож)-1:

Хотите узнать по марке АСБ 3х70(ож)-1 больше?

• номинальное напряжение
• строительная длина
• минимальный радиус изгиба
• сопротивление изоляции и токопроводящих жил
• длительно / предельно допустимые токовые нагрузки (длительный ток)
• активное и индуктивное сопротивление
• внешний / наружный диаметр

Кабель АСБ 3х70(ож)-1 (мн) и АСБ 3х70(ож)-1 (мп) — является аналогом АСБ 3х70(ож)-1.
Данные индексы означают, что жилы кабеля АСБ 3х70(ож)-1 изготовлены в многопроволочном исполнении.

Мощность кабеля АСБ 3х70(ож)-1

Напряжение АСБ 3х70(ож)-1

Рассчитать напряжение для кабеля АСБ 3х70(ож)-1 поможет наш технический консультант.
Возможно исполнение кабеля АСБ-Т 1х120-1 — тропическое исполнение
Кабель АСБ 3х70(ож)-1 при производстве имеет все необходимые сертификаты и паспорта качества.
