Кабель апвпу2г 1х120 50 10кв

АПвПу2г 1*120/50-10

Купить АПвПу2г 1*120/50-10 по самым низким ценам в компании «Клайв». Вся продукция в наличии на складе в Москве. Поставляемый АПвПу2г 1*120/50-10 имеет все необходимые сертификаты качества. Мы осуществляем доставку по всей России. Подробную информацию по доставке АПвПу2г 1*120/50-10 можно посмотреть в разделе «Доставка».

Характеристики кабеля АПвПу2г

Элементы конструкции АПвПу2г 1х120/50-10:

1. Круглая многопроволочная уплотнённая токопроводящая жила из алюминия, сечением от 50 до 800 кв.мм. (А);
2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена;
3. Изоляция из сшитого полиэтилена (Пв);
4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена;
5. Разделительный слой из электропроводящей водоблокирующей ленты (Г);
6. Экран из медных проволок, скреплённых медной лентой:
• сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 — 120 кв.мм.;
• сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 — 300 кв.мм.;
• сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм. и более.
7. Разделительный слой из водоблокирующей ленты;
8. Слой из алюмополимерной ленты (2Г);
9. Оболочка из полиэтилена, увеличенной толщины (Пу);

Примечание: Сечение экрана выбирается в зависимости от токов короткого замыкания. Возможно изготовление кабеля с увеличенным сечением экрана.

Область применения АПвПу2г 1х120/50-10:

Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод.Кабели герметизированы от проникновения влаги, что позволяет эксплуатировать кабели в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях, а также, по согласованию с предприятием изготовителем, в несудоходных водоёмах и в судоходных — при соблюдении мер, исключающих механические повреждения кабеля.

Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий. Кабели прокладываются на трассах без ограничения разности уровней. Кабели предназначены для прокладки на сложных участках кабельных трасс.

Срок службы кабеля АПвПу2г 1х120/50-10 — 30 лет.

Характеристики кабеля АПвПу2г 1х120/50-10

• Вес, кг: 1361
• Диаметр, мм: 33.2
• ГОСТ: ТУ 16.К71-335-2004
• Сечение, мм 2 : 120

Хотите узнать про Кабель АПвПу2г 1х120/50-10 больше?

Наши технические специалисты оперативно ответят на интересующие Вас вопросы. Такие как:

• расчетная масса кабеля
• наружный (внешний) диаметр
• строительная длина
• минимальный радиус изгиба
• сопротивление изоляции и токопроводящих жил
• длительно / предельно допустимые токовые нагрузки (длительный ток)
• активное / индуктивное сопротивление
• помогут рассчитать мощность кабеля (ток), номинальное напряжение

Кабель АПвПу2г 1х120/50-10 при производстве имеет все необходимые сертификаты и паспорта качества.

Источник

Результаты поиска: АПвПу2г 1х120/50

Наличие в магазине:

Кабель силовой АПвПу2г 1х120мк/70-10 ТРТС

Сделано в России

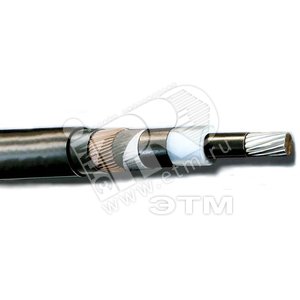

Кабель АПвПу2Г 1х120/50-10

Сделано в России

Кабель АПвПу2Г 1х120/16-10

Сделано в России

Кабель АПвПу2Г 1х120/35-10

Сделано в России

Кабель силовой АПвПу2Г 1х120/50-10

Сделано в России

Кабель силовой АПвПу2Г 1х120/50-6

Сделано в России

Кабель силовой АПвПу2г 1х120мк/50-6

Сделано в России

Кабель силовой АПвПу2г 1х120мк/50-10

Сделано в России

Кабель силовой АПвПу2г 1х120мк/50-10

Сделано в России

Кабель силовой АПвПу2г 1х120мк/50-20

Сделано в России

Кабель силовой АПвПу2г 1х120мк/50-35

Сделано в России

Кабель силовой АПвПу2г 1х120мк/50-15

Сделано в России

Кабель силовой АПвПу2г 1х120мк/50-20

Сделано в России

Кабель силовой АПвПу2г 1х120мк/50-10

Сделано в России

Кабель силовой АПвПу2г 1х120мк/50-6

Сделано в России

Кабель силовой АПвПу2г 1х120мк/50-10 ТРТС

Сделано в России

Кабель силовой АПвПу2г 1х120мк/50-35

Сделано в России

Кабель силовой АПвПу2г 1х120мк/50-20

Сделано в России

Кабель силовой АПвПу2г 1х120 мк/16-20

Сделано в России

Кабель силовой АПвПу2г 1х120мк/25-6

Сделано в России

Компания ЭТМ — член ассоциации «Честная позиция».

Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

Источник

АПвПу2г

Кабель с изоляцией из сшитого полиэтилена в полиэтиленовой оболочке с продольной и поперечной герметизацией на напряжение 10 кВ

В группах

Производитель

По конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствует международному стандарту МЭК 60 502-2 , 1997 и ТУ 16.К71-025-96 с изменениями от 21.05.2003.

Кабели предназначены для передачи и распределения электроэнергии в стационарных установках на напряжение 10 кВ переменного тока частотой 50 Гц для сетей с изолированной и заземленной нейтралью категорий A, B и C по международному стандарту МЭК 60 183 , 1984.

Конструкция

1. Алюминиевая круглая токопроводящая жила,
   сечение: от 50 до 800 мм 2 ;
2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена;
3. Изоляция из сшитого полиэтилена (Пв);
4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена;
5. Разделительный слой из полупропроводящей водоблокирующей ленты (Г);
6. Экран из медных проволок, скрепленных медной лентой, сечение:*
   — для кабелей с сечением жилы 50 — 120 мм 2 .: не менее 16 мм 2 ,
   — для кабелей с сечением жилы 150 — 300 мм 2 : не менее 25 мм 2 .,
   — для кабелей с сечением жилы 400 и более мм 2 .: не менее 35 мм 2 ;
7. Разделительный слой из водоблокирующей ленты;
8. Слой из алюмополиэтиленовой ленты (2Г);
9. Оболочка:
   полиэтилен увеличенной толщины (Пу).

* Сечение экрана выбирается в зависимости от токов короткого замыкания. Возможно изготовление кабеля с увеличенным сечением экрана.

Область применения

Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод.

Кабели герметизированы от проникновения влаги, что позволяет эксплуатировать кабели в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях, а также, по согласованию с предприятием-изготовителем, в судоходных и несудоходных водоемах – при соблюдении мер, исключающих механические повреждения кабеля.

Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий.

Кабели прокладываются на трассах без ограничения разности уровней.

Кабели марок АПвПу2г предназначены для прокладки на сложных участках кабельных трасс.

Технические характеристики

СПЭ	БПИ*
Номинальное переменное напряжение частоты 50 Гц, кВ	10,0	10,0
Рабочая температура жил, °С	+90	+70
Допустимый нагрев жил при работе в аварийном режиме, °С	+130	+90
Максимальная температура жил при коротком замыкании, °С	+250	+200
Эксплуатация при температуре окружающей среды, °С	-40/+50 -50/+50 -60/+50	-50/+50
Монтаж без предварительного подогрева при температуре не ниже, °С	— 15 -20	0
Радиус изгиба кабелей, кол-во наружных диаметров	15 (7,5**)	15
Срок службы кабелей не менее, лет	30	30

* Для сравнения приведены данные для кабелей с пропитанной бумажной изоляцией (БПИ).
** При использовании специального шаблона при монтаже.

Электрические характеристики кабелей

Длительно допустимые токовые нагрузки

Сечение жилы, мм 2	АПвПу2г
	Расположение в плоскости		Расположение треугольником
	Прокладка в земле	Прокладка на воздухе	Прокладка в земле	Прокладка на воздухе
50	195	225	170	185
70	240	280	210	230
95	263	349	253	300
120	298	403	288	346
150	329	452	322	392
185	371	518	364	450
240	426	607	422	531
300	477	693	476	609
400	525	787	541	710
500	587	900	614	822
630	653	1026	695	954
800	719	1161	780	1094

При прокладке в плоскости токи рассчитаны при расстоянии между кабелями «в свету», равном диаметру кабелей, при прокладке треугольником – вплотную. При прокладке в земле токи рассчитаны при глубине прокладки 0,7 метров и удельном термическом сопротивлении почвы 1,2 °С м/Вт.

Допустимые токи даны для температуры окружающей среды 15 °С при прокладке в земле и 25 °С при прокладке в воздухе. При других расчетных температурах окружающей среды необходимо применять следующие поправочные коэффициенты:

Поправочные коэффициенты на температуру окружающей среды

Расчетная температура	Температура жилы	Температура окружающей среды
		-5	0	5	10	15	20	25	30	35	40	45	50
90	15	1,13	1,10	1,06	1,03	1,00	0,97	0,93	0,89	0,86	0,82	0,77	0,73
90	25	1,21	1,18	1,14	1,11	1,07	1,04	1,00	0,96	0,92	0,88	0,83	0,78

Поправочные коэффициенты на количество работающих кабелей и расстояние между ними (при расположении кабелей в плоскости)

Расстояние между кабелями «в свету», мм	Число кабельных линий
	2	3	4	5	6
100	0,90	0,85	0,80	0,78	0,75
200	0,92	0,87	0,84	0,82	0,81
300	0,93	0,90	0,87	0,86	0,85

Допустимые значения тока кабеля в режиме перегрузки могут быть рассчитаны путем умножения значений длительно допустимых токовых нагрузок кабелей на коэффициент 1,23 (при прокладке в земле) и на 1,27 (при прокладке на воздухе).

Допустимые токи односекундного короткого замыкания по жиле

Сечение жилы, мм 2	Допустимый ток односекундного короткого замыкания в кабеле с алюминиевой жилой, кА
50	4,70
70	6,60
95	8,90
120	11,3
150	14,2
185	17,5
240	22,7
300	28,2
400	37,6
500	47,0
630	59,2
800	75,2

Токи короткого замыкания рассчитаны при температуре жилы до начала короткого замыкания 90°С и предельной температуры жилы при коротком замыкании 250°С.

Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля – 400°С при протекании тока короткого замыкания в течении до 4 сек.

Допустимые токи односекундного короткого замыкания по экрану

Сечение медного экрана	Допустимый ток односекундного короткого замыкания, кА
16	3,3
25	5,1
35	7,1
50	10,2
70	14,2

Токи короткого замыкания рассчитаны при температуре экрана до начала короткого замыкания 70°С и предельной температуры экрана при коротком замыкании 350°С.

Для продолжительности короткого замыкания, отличающейся от 1с, значения допустимого тока односекундного короткого замыкания (по жиле или по экрану) необходимо умножить на поправочный коэффициент:

t – продолжительность короткого замыкания, сек.
