Кабель алюминиевый аввг 120

Номинальная толщина внутренней оболочки 1 мм

Минимальная толщина внутренней оболочки 0,5 мм

5. Оболочка из ПВХ пластиката

Толщина наружной оболочки 2,1 мм

Минимальная толщина наружной оболочки 1,685 мм

Применение АВВГ 4х120

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

ГОСТ АВВГ 4х120

Ниже представлены государственные стандарты для АВВГ 4х120, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

Источник

Кабель АВВГ 1х120

Ваша заявка на кабель АВВГ 1х120 успешно отправлена. Представитель компании «Эксперт-Кабель» свяжется с вами в ближайшее время!

Технические характеристики АВВГ 1*120

Вес кабеля АВВГ 1х120

Теоретический вес 1 километра АВВГ 1х120: 548,00 килограмм

Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля АВВГ 1х120 с барабаном воспользуйтесь нашим калькулятором веса.

Кабели должны быть намотаны на барабаны. Допускается кабели с жилами номинальным сечением до 16 мм 2 включительно сматывать в бухты.

Масса бухты не должна превышать 50 килограмм.

Таблица намотки кабеля на барабан

Диаметр кабеля АВВГ 1х120

Наружный диаметр кабеля АВВГ 1х120: 19,5 мм

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями, у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики АВВГ 1х120

Токовая нагрузка АВВГ 1х120

Длительно-допустимые токовые нагрузки

Мощность АВВГ 1х120

Максимальная мощность при прокладке:

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

• переменный ток;
• температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
• глубина прокладки кабелей в земле 0,7 м;
• удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания АВВГ 1х120

Допустимый ток односекундного короткого замыкания АВВГ 1х120: 8,66 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Общие технические характеристики АВВГ 1х120

Допустимые температуры нагрева токопроводящих жил кабеля:

Расшифровка АВВГ 1х120

площадь поперечного сечения силовой жилы (мм 2 ).

АВВГ-ХЛ 1х120 — холодостойкое исполнение (температура эксплуатации до -60 °С)

АВВГ-Т 1х120 — тропическое исполнение (стойкость к воздействию плесневых грибов)

Маркировка АВВГ 1х120

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Цвет жил: Серый * Белый Коричневый Красный Черный Синий Зеленый-Желтый

(** — по согласованию с заказчиком)

Конструкция АВВГ 1х120

1. 1. Одна алюминиевая токопроводящая жила с площадью поперечного сечения 120 мм 2

Минимальное число проволок (круглая) жила 15 шт

Диаметр жилы (макс.) 13,5 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С 0,253 Ом

Масса алюминия в 1 метре жилы 0,314 кг

Минимальное число проволок (круглая) жила 1 шт

Диаметр жилы (мин.-макс.) 11,6-12,4 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С 0,253 Ом

Масса алюминия в 1 метре жилы 0,314 кг

Номинальная толщина изоляции 1,6 мм

Минимальная толщина изоляции 1,34 мм

Сопротивление изоляции 3,7 МОм

Номинальная толщина внутренней оболочки 1 мм

Минимальная толщина внутренней оболочки 0,5 мм

5. Оболочка из ПВХ пластиката

Толщина наружной оболочки 1,7 мм

Минимальная толщина наружной оболочки 1,345 мм

Применение АВВГ 1х120

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

ГОСТ АВВГ 1х120

Ниже представлены государственные стандарты для АВВГ 1х120, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

Источник

Результаты поиска: аввг 1х120

Наличие в магазине:

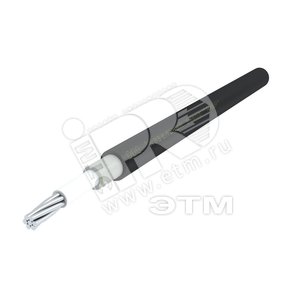

Кабель АВВГ нг(А)LS 1х120.0 1кВ МК
