Кабель ААШв 3х95 — 10 кВ
| Номинальное переменное напряжение | 10 кВ |
| Количество жил | 3 жилы |
| Сечение размер | 95 мм 2 |
 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| № Барабана | 8 | 8а | 8б | 10 | 12 | 12а | 14 | 16а | 17 | 18 | 20 | 22 | |
| Длина (м) | — | — | — | — | — | — | 300 | 500 | 550 | 600 | 950 | 1100 | |
Диаметр кабеля ААШв 3х95
Наружный диаметр кабеля ААШв 3х95: 42,0 миллиметра
Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.
Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.
Электрические характеристики ААШв 3х95
Токовая нагрузка ААШв 3х95
Длительно-допустимые токовые нагрузки
Мощность ААШв 3х95
Максимальная мощность кабеля ААШв 3х95 при прокладке не расчитывается, так как это значение является не целесообразным для 10кВ
Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:
- токовые нагрузки даны для переменного тока;
- температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле 15 °C;
- глубина прокладки кабелей в земле 0,7 м;
- удельное термическое сопротивление грунта 1,2 км/Вт;
- при прокладке в воде кабелей с защитными покровами типа Кл значение токовой нагрузки в земле следует умножить на коэффициент K = 1,1.
Ток короткого замыкания ААШв 3х95
Допустимые токи короткого замыкания, соответствующие максимально допустимым температурам при коротком замыкании и продолжительности короткого замыкания, равной 1 с.
При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.
Продолжительность протекания тока короткого замыкания не должна превышать 4 с.
Источник
Кабель ААШв 3х95
| Номинальное переменное напряжение | 1 кВ |
| Количество жил | 3 жилы |
| Сечение размер | 95 мм 2 |
| | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| № Барабана | 8 | 8а | 8б | 10 | 12 | 12а | 14 | 16а | 17 | 18 | 20 | 22 | |
| Длина (м) | — | — | — | 150 | 250 | 400 | 550 | 900 | 950 | 1050 | 1700 | 1950 | |
Диаметр кабеля ААШв 3х95
Наружный диаметр кабеля ААШв 3х95: 32,0 миллиметра
Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.
Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.
Электрические характеристики ААШв 3х95
Токовая нагрузка ААШв 3х95
Длительно-допустимые токовые нагрузки
Мощность ААШв 3х95
Максимальная мощность при прокладке:
Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:
- для одножильных кабелей токовые нагрузки даны для работы при постоянном токе;
- для трехжильных и четырехжильных кабелей токовые нагрузки даны для переменного тока;
- температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле 15 °C;
- для одножильных,- кабели расположены в одной горизонтальной плоскости на расстоянии 35-125 мм друг от друга;
- глубина прокладки кабелей в земле 0,7 м;
- удельное термическое сопротивление грунта 1,2 км/Вт;
- для четырехжильных кабелей с нулевой жилой меньшего сечения токовые нагрузки не изменяются. Токовые нагрузки четырехжильных кабелей с жилами равного сечения в четырехпроводных сетях при нагрузке во всех жилах должны быть умножены на коэффициент 0,93;
- при прокладке в воде кабелей с защитными покровами типа Кл значение токовой нагрузки в земле следует умножить на коэффициент K = 1,3.
Ток короткого замыкания ААШв 3х95
Допустимые токи короткого замыкания, соответствующие максимально допустимым температурам при коротком замыкании и продолжительности короткого замыкания, равной 1 с.
При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.
Продолжительность протекания тока короткого замыкания не должна превышать 4 с.
Источник
Кабель ААШв 3х95 — 6 кВ
| Номинальное переменное напряжение | 6 кВ |
| Количество жил | 3 жилы |
| Сечение размер | 95 мм 2 |
| | ||||||||||||||||||||||||||||
| № Барабана | 8 | 8а | 8б | 10 | 12 | 12а | 14 | 16а | 17 | 18 | 20 | 22 | |
| Длина (м) | — | — | — | 100 | 200 | 250 | 400 | 650 | 650 | 750 | 1200 | 1350 | |
Диаметр кабеля ААШв 3х95
Наружный диаметр кабеля ААШв 3х95: 38,0 миллиметров
Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.
Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.
Электрические характеристики ААШв 3х95
Токовая нагрузка ААШв 3х95
Длительно-допустимые токовые нагрузки
Мощность ААШв 3х95
Максимальная мощность кабеля ААШв 3х95 при прокладке не расчитывается, так как это значение является не целесообразным для 6кВ
Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:
- токовые нагрузки даны для переменного тока;
- температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле 15 °C;
- глубина прокладки кабелей в земле 0,7 м;
- удельное термическое сопротивление грунта 1,2 км/Вт;
- при прокладке в воде кабелей с защитными покровами типа Кл значение токовой нагрузки в земле следует умножить на коэффициент K = 1,1.
Ток короткого замыкания ААШв 3х95
Допустимые токи короткого замыкания, соответствующие максимально допустимым температурам при коротком замыкании и продолжительности короткого замыкания, равной 1 с.
При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.
Продолжительность протекания тока короткого замыкания не должна превышать 4 с.
Источник
Результаты поиска: ААШВ 3×95
Наличие в магазине:

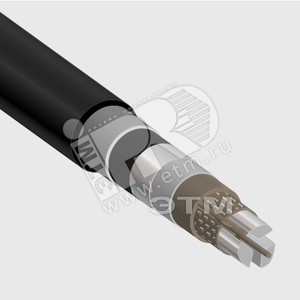

Кабель ААШв-10 3Х95 (ож)
