Кабель 3х50 1х16 медный многожильный

Кабель КГ 3х50+1х16

Номинальное переменное напряжение	0,66 кВ
Количество жил	3 + 1 дополнительная жила
Сечение размер	50 + 16 мм 2

Ваша заявка на кабель КГ 3х50+1х16 успешно отправлена. Представитель компании «Эксперт-Кабель» свяжется с вами в ближайшее время!

Технические характеристики КГ 3*50+1*16

Вес кабеля КГ 3х50+1х16

Теоретический вес 1 километра КГ 3х50+1х16: 2250,00 килограмм

Вес кабеля зависит от ТУ конкретного завода-производителя, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.

Кабели должны быть намотаны на барабаны.

Таблица намотки кабеля на барабан

№ Барабана		8	8а	8б	10	12	12а	14	16а	17	18	20	22
Длина (м)		—	—	—	100	200	250	400	650	650	750	1200	1350

Диаметр кабеля КГ 3х50+1х16

Наружный диаметр кабеля КГ 3х50+1х16: 38,0 миллиметров

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики КГ 3х50+1х16

Токовая нагрузка КГ 3х50+1х16

Длительно-допустимые токовые нагрузки

Мощность КГ 3х50+1х16

Максимальная мощность при прокладке:

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

• Переменный ток
• Температура окружающей среды 25 °C

Общие технические характеристики КГ 3х50+1х16

Допустимые температуры нагрева токопроводящих жил кабеля:

Расшифровка КГ 3х50+1х16

трёхжильный + 1 дополнительная жила;

площадь поперечного сечения силовой жилы + площадь поперечного сечения дополнительной жилы (мм 2 ).

КГ-Т 3х50+1х16 — тропическое исполнение (стойкость к воздействию плесневых грибов)>

Маркировка КГ 3х50+1х16

Изолированные жилы кабелей должны иметь маркировку:

— расцветкой — в кабелях с числом жил от двух до пяти включительно;

— расцветкой или нумерацией — в кабелях с числом жил более пяти.

Маркировка расцветкой или цифрами должна быть стойкой, различимой и прочной. Напечатанные цифры должны быть четкими.

При маркировке расцветкой каждая изолированная жила должна быть одного цвета, кроме двухцветной жилы заземления, обозначенной комбинацией цветов зеленого и желтого. При наложении многослойной изоляции допускается расцветка только наружного слоя.

Изоляция нулевой жилы должна быть голубого цвета. Если нулевая жила отсутствует, голубой цвет можно применить для расцветки любой жилы.

Расцветка жил возможна в 2-х вариантах

Цвет жил: Зеленый-Желтый , Голубой , Черный , Коричневый

Цвет жил: Голубой , Черный , Коричневый , Черный или Коричневый

(** — по согласованию с заказчиком)

Конструкция КГ 3х50+1х16

1. 1. Четыре медных многопроволочных токопроводящих жилы 5 класса

Диаметр проволоки в токопроводящей жиле 0,41 мм

Максимальный диаметр жил (МЖ) 11,0 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С (МЖ) 0,386 Ом

Масса меди в 1 метре жилы 0,402 кг

2. Синтетическая пленка

3. Изоляция из резины

Номинальная толщина изоляции 1,6 мм

Минимальная толщина изоляции 1,34 мм

Сопротивление изоляции 50 МОм

4. Синтетическая пленка

5. Оболочка из резины

Применение КГ 3х50+1х16

• Кабели на 0,66 кВ предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 0,66 кВ частотой до 400 Гц или постоянном напряжении 1 кВ
• Кабели на 0,38 В предназначены для присоединения переносных и передвижных электроприемников к электрическим сетям на номинальное переменное напряжение 0,38 В номинальной частотой до 400 Гц или постоянное напряжение 0,66 В
• Кабели не предназначены для применения на подъемно-транспортном оборудовании

ГОСТ КГ 3х50+1х16

Ниже представлены государственные стандарты для КГ 3х50+1х16, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

Источник

Кабель КГ 3х50+1х16

Наименование	Наличие	Цена опт с НДС	Дата обновления	Добавить в корзину	Срок поставки
Кабель(провод) КГтп 3х50+1х16-0,66	1	1 612.92 р.	16.02.2022	От 1 дня
КГтп-ХЛ 3*50+1*16-0,66.	265	1 922.71 р.	16.02.2022	От 1 дня
Кабель КГтп 3х50+1х16 0.66кВ (м) Конкорд 7427	592	2 132.09 р.	16.02.2022	От 1 дня
КГ 3х50+1х16 -0,66	150	2 153.96 р.	16.02.2022	От 1 дня
Кабель КГтп-ХЛ 3х50+1х16 0.66кВ (м) Конкорд 7484	950	2 196.05 р.	16.02.2022	От 1 дня
Кабель силовой КГтп-ХЛ 3х50+1х16-0.660 ТРТС	34	2 021.30 р.	15.02.2022	От 1 дня
Кабель КГ-ХЛ 3х50+1х16 380В (м) Кольчугино 100000080124030002	Под заказ	2 197.81 р.	15.02.2022	От 30 дней
Кабель КГ 3х50+1х16 380В (м) Кольчугино 100000058760030002	Под заказ	2 204.52 р.	15.02.2022	От 30 дней

Условия поставки кабеля КГ 3х50+1х16

Кабель КГ 3х50+1х16 соответствует всем требованиям ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

Купить силовой гибкий медный кабель КГ 3*50+1*16 могут юридические и физические лица по безналичному и наличному расчету, отгрузка производится в течение одного — двух дней с даты поступтения оплаты.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.

Цена кабеля КГ 3х50+1х16 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Размер скидки на КГ 3*50+1*16 зависит от общего объема закупки, окончательную стоимость можно узнать в корзине сайта разместив полный заказ включая сопутствующий товар.

КГ 3х50+1х16 — кабель силовой медный гибкий с 4 многопроволочными жилами сечением 50 миллиметров квадратных, в резиновой изоляции и оболочке.

Технические характеристики кабеля КГ 3х50+1х16

Климатическое исполнение кабеля гибкого КГ 3*50+1*16 — У и УХЛ, категории размещения 1, 2, 3 по ГОСТ 15150-69.
Минимальная температура эксплуатации силового гибкого кабеля КГ 3х50+1х16: -40°С.
Максимальная температура эксплуатации КГ 3х50+1х16: +50°С.
Кабель силовой гибкий КГ 3*50+1*16 стойкий к воздействию влажности воздуха до 98%.
Монтаж кабеля КГ 3х50+1х16 производится при температуре не ниже -40 градусов Цельсия.
Минимальный радиус изгиба при прокладке кабеля КГ 3х50+1х16 — 339,2 миллиметров.
Растягивающее усилие при монтаже кабеля гибкого КГ 3*50+1*16 не должно превышать 4000 Ньютонов.
Длительная допустимая температура нагрева жил кабеля КГ 3х50+1х16: не более 75°С.
Наружный диаметр кабеля КГ 3х50+1х16: 42,4 миллиметров.
Класс пожарной безопасности по ГОСТ 31565-2012: 02.8.2.5.4.
Расчетная масса кабеля КГ 3*50+1*16: 3,4 килограмм в метре.
Срок службы силового гибкого кабеля КГ 3х50+1х16 4 года с даты изготовления.
Допустимая токовая нагрузка кабеля КГ 3х50+1х16: 175 Ампер.

Расшифровка маркировки КГ 3*50+1*16

К — кабель.
Г — гибкий.
4 — количество медных многопроволочных жил.
50 — сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(0,66) — номинальное напряжение до 660 Вольт.
(0,38) — номинальное напряжение до 380 Вольт.

Конструкция кабеля КГ 3х50+1х16

1) Жила — медная, многопроволочная, круглой формы, пятого класса по ГОСТ 22483.
2) Разделительный слой – синтетическая пленка либо слой талька.
2) Изоляция – из резины изоляционной.
3) Оболочка – из резины шланговой.

Применение кабеля КГ 3х50+1х16

Силовой гибкий медный кабель КГ 3*50+1*16 предназначен для соединения подвижных механизмов к электрическим сетям напряжением до 660 Вольт частотой до 400 Герц.
Кабелем КГ 3х50+1х16 прокладывают временные линии электропитания строительных объектов, запитывают инструмент и оборудование.
Кабель гибкий КГ 3*50+1*16 не предназначен для применения на подъемно-транспортном оборудовании.

Источник

Результаты поиска: кабель КГ 3х50 1х16

Наличие в магазине:

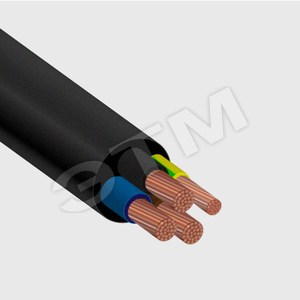

Кабель силовой КГ 3х50+1х16-0.38 ТРТС
