Кабель 3 70 медный 3х70 силовой

Номинальная толщина внутренней оболочки 1 мм

Минимальная толщина внутренней оболочки 0,5 мм

5. Оболочка из ПВХ пластиката

Толщина наружной оболочки 1,9 мм

Минимальная толщина наружной оболочки 1,515 мм

Применение ВВГ 3х70

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

ГОСТ ВВГ 3х70

Ниже представлены государственные стандарты для ВВГ 3х70, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

Источник

Кабель ВВГнг 3х70

Ваша заявка на кабель ВВГнг 3х70 успешно отправлена. Представитель компании «Эксперт-Кабель» свяжется с вами в ближайшее время!

Технические характеристики ВВГнг 3*70

Вес кабеля ВВГнг 3х70

Теоретический вес 1 километра ВВГнг 3х70: 2306,00 килограмм

Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля ВВГнг 3х70 с барабаном воспользуйтесь нашим калькулятором веса.

Кабели должны быть намотаны на барабаны. Допускается кабели с жилами номинальным сечением до 16 мм 2 включительно сматывать в бухты.

Масса бухты не должна превышать 50 килограмм.

Таблица намотки кабеля на барабан

Диаметр кабеля ВВГнг 3х70

Наружный диаметр кабеля ВВГнг 3х70: 28,3 мм

Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями, у которых можно уточнить информацию.

Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Электрические характеристики ВВГнг(А) 3х70

Токовая нагрузка ВВГнг 3х70

Длительно-допустимые токовые нагрузки

Мощность ВВГнг 3х70

Максимальная мощность при прокладке:

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

• переменный ток;
• температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
• глубина прокладки кабелей в земле 0,7 м;
• удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания ВВГнг 3х70

Допустимый ток односекундного короткого замыкания ВВГнг 3х70: 7,54 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Общие технические характеристики ВВГнг 3х70

Допустимые температуры нагрева токопроводящих жил кабеля:

Расшифровка ВВГнг(А) 3х70

площадь поперечного сечения силовой жилы (мм 2 ).

ВВГнг-ХЛ 3х70 — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВВГнг-Т 3х70 — тропическое исполнение (стойкость к воздействию плесневых грибов)

Маркировка ВВГнг 3х70

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Расцветка жил возможна в 2-х вариантах

Цвет жил: Серый * или Белый * Коричневый или Красный Черный

Цвет жил: Серый * или Белый * Коричневый или Красный Зеленый-Желтый

(** — по согласованию с заказчиком)

Конструкция ВВГнг 3х70

1. 1. Три медных токопроводящих жилы с площадью поперечного сечения 70 мм 2

Минимальное число проволок (круглая) жила 12 шт

Диаметр жилы (макс.) 10,2 мм

Электрическое сопротивление 1 км жилы при температуре 20 °С 0,268 Ом

Масса меди в 1 метре жилы 0,595 кг

Номинальная толщина изоляции 1,4 мм

Минимальная толщина изоляции 1,16 мм

Сопротивление изоляции 4,1 МОм

Номинальная толщина внутренней оболочки 1 мм

Минимальная толщина внутренней оболочки 0,5 мм

5. Оболочка из ПВХ пластиката пониженной горючести

Толщина наружной оболочки 1,9 мм

Минимальная толщина наружной оболочки 1,515 мм

Применение ВВГнг 3х70

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
• Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.5.4

ГОСТ ВВГнг 3х70

Ниже представлены государственные стандарты для ВВГнг 3х70, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

Источник

Результаты поиска: ВВГнг 3х70

Наличие в магазине:

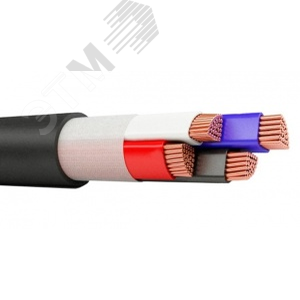

Кабель силовой ВВГнг (А)-LS 3х70 барабан

Сделано в России

Кабель силовой ВВГнг(А) 3х70 -1 многопроволочный барабан

Сделано в России

Кабель силовой ВВГнг(А) 3х70 (N.PE)-1 многопроволочный барабан

Сделано в России

Кабель силовой ВВГнг(А) 3х70мс(N, PE)-1 ВНИИКП

Сделано в России

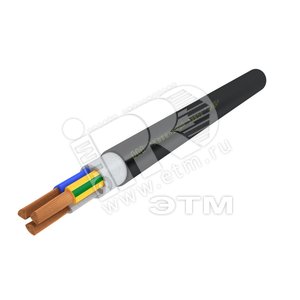

Кабель силовой ВВГнг(А)-LSLTx 3х70-1 многопроволочный (барабан)

Сделано в России

Кабель силовой ВВГнг(А)-LSLTx 3х70 (N.PE)-1 многопроволочный (барабан)

Сделано в России

Кабель силовой ВВГнг(А)-LS 3х70 -1 многопроволочный барабан

Сделано в России

Кабель силовой ВВГнг(А)-LS 3х70 мс (N.PE)-1 Ч бар (ВНИИКП)

Сделано в России

Кабель силовой ВВГнг(А)-LS 3х70 мс-1 Ч бар (ВНИИКП)

Сделано в России

Кабель силовой ВВГнг(А)-LS 3х70 (N.PE)-1 многопроволочный барабан

Сделано в России

Кабель силовой ВВГнг(А)-LS 3х70 (мк) (N.PE)-1 многопроволочный

Сделано в России

Кабель силовой ВВГнг(А)-FRLS 3х70мс-1

Сделано в России

Кабель силовой ВВГнг(А)-FRLS 3х70мс(N, PE)-1

Сделано в России

Кабель силовой ВВГнг(А)-FRLSLTx 3х70мс(N.PE)-1 Ч

Сделано в России

Кабель силовой ВВГнг(А)-FRLSLTx 3х70мс-1 Ч

Сделано в России

Кабель силовой ВВГнг(А)-FRLS 3х70мс (N.PE)-1 Ч

Сделано в России

Кабель силовой ВВГнг(А)-FRLS 3х70мс-1 Ч

Сделано в России

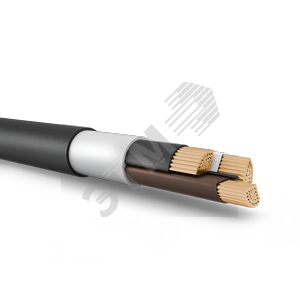

Кабель ВВГнг(А) 3Х70мс(N PE)-1
