Hyperline SFTP4-C6A-S23-OUT-PE-BK-500 (500 м) Кабель витая пара, экранированная (S/FTP), категория 6a, 4 пары (23 AWG), одножильный (solid), каждая пара в фольге, общий экран — медная оплетка, для внешней прокладки, PE, черный
| Основные характеристики | |
| Категория (TIA/EIA): | 6A |
| Количество пар: | 4 |
| Конструкция кабеля: | S/FTP |
| Цвет: | черный |
| Среда эксплуатации: | вне помещений (out) |
| Индивидуальный экран: | алюминизированная полиэстерная пленка |
| Внешний диаметр: | 7.6 мм |
| Общий экран: | оплетка из медных луженых проволок |
| Температура эксплуатации: | -40 °C . +60 °C |
| Оболочка | |
| Материал внешней оболочки: | PE (полиэтилен) |
| Толщина оболочки: | 0.5 мм |
| Проводник | |
| Конструкция проводников: | однопроволочная (solid) |
| Калибр AWG: | 23 AWG |
| Номинальный диаметр проводника: | 0,57 мм |
| Сечение проводника: | 0,255 кв. мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Изоляция проводников: | полиэтилен пленко-пористо-пленочный (SFS PE) |
| Диаметр проводника в изоляции: | 1.33 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,06 мм |
| Габариты и вес | |
| Масса 1 км кабеля: | 26.5 кг |
| Длина кабеля в упаковке: | 500 м |
| Дополнительные характеристики | |
| Материал дренажного провода: | медь луженая (TC) |
| Диаметр дренажного провода: | 0.41 мм |
| Конструкция дренажного провода: | однопроволочная (solid) |
| Допустимое растягивающее усилие (эксплуатация): | 130 Н |
| Площадь проволочного покрытия (экрана): | 35 % |
| Особенности | |
| Бронирование: | без брони |
| Электрические характеристики | |
| Диапазон частот: | 1-500 МГц |
| Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
| Электр. сопротивление жилы (при 20 °С), не более: | 73 Ом/км |
| Омическая асимметрия жил в паре (макс.): | 5 % |
| Сопротивление изоляции жил (мин.): | 5 ГОм·км |
| Испытательное напряжение (пост. ток): | 700 В/1 мин |
| Электрическая емкость рабочей пары (макс.): | 33 пФ/м |
| Скорость распространения сигнала (мин.): | 76 % |
| Асимметрия задержки сигнала (макс.): | 45 нс/100 м |
| Название | Срок действия | |
| Смотреть PDF | Отказное письмо на ряд категорий изделий торговой марки «Hyperline», не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) | 13.05.2019 12.05.2119 |
| Смотреть PDF | Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) | 17.12.2015 13.05.2115 |
| Название | Срок действия | |
| Смотреть PDF | Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) | 10.06.2020 09.06.2025 |
| Название | Срок действия | |
| Смотреть PDF | Кабели связи симметричной парной скрутки (витая пара), т.м. «Hyperline», с внешней оболочкой из полиэтилена, на номинальное напряжение до 50В (РОСС СА.31588.04ОЦН0.ОС05.00098) | 16.08.2019 15.08.2022 |
| Изображение | Название |
 | Hyperline KJ1-6P6C-C2-90-WH Вставка Keystone Jack, RJ-12(6P6C), IDC(Toolless) KJ1-6P6C-C2-90-WH |
 | Hyperline KJNE-8P8C-C6-90-WH Вставка Keystone Jack RJ-45(8P8C), категория 6, 110 IDC, заделка с помощью NE-TOOL, белая KJNE-8P8C-C6-90-WH |
 | Hyperline KJNE-8P8C-C6-90-SH-F-WH Вставка Keystone Jack RJ-45(8P8C), категория 6, экранированная, 110 IDC, заделка с помощью NE-TOOL, белая KJNE-8P8C-C6-90-SH-F-WH |
 | Hyperline KJNE-8P8C-C6A-90-SH-F-WH Вставка Keystone Jack RJ-45(8P8C), категория 6A, экранированная, 110 IDC, заделка с помощью NE-TOOL, белая KJNE-8P8C-C6A-90-SH-F-WH |
 | Hyperline KJNE-8P8C-C5e-90-WH Вставка Keystone Jack RJ-45(8P8C), категория 5e, 110 IDC, заделка с помощью NE-TOOL, белая KJNE-8P8C-C5e-90-WH |
 | Hyperline KJNE-8P8C-C5e-90-SH-F-WH Вставка Keystone Jack RJ-45(8P8C), категория 5e, экранированная, 110 IDC, заделка с помощью NE-TOOL, белая KJNE-8P8C-C5e-90-SH-F-WH |
 | Hyperline KJNE-8P8C-C6A-90-WH Вставка Keystone Jack RJ-45(8P8C), категория 6A, 110 IDC, заделка с помощью NE-TOOL, белая KJNE-8P8C-C6A-90-WH |
Вне помещений. Построение магистральной подсистемы СКС категории 6a в условиях повышенных электромагнитных помех, влаги и УФ-излучения. Применяется для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Передача сигналов 10 Гбит/с на частоте до 500 МГц.
- Стойкость к УФ-излучению, влаге и низкой температуре
- Улучшенная защита от помех и межкабельных наводок
- Экран S/FTP: индивидуальный + общий (фольга + оплетка)
- Передача сигналов 10 GbE (90 м) на частоте до 500 МГц
- Внешняя оболочка из полиэтилена черного цвета
- Однопроволочные жилы: 0,57 мм (23 AWG)
Соответствие стандартам
- IEC 61156-6, IEE 802.3an (10GBASE-T)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 6а/ Класс Ea)
- PE UV (ultra-violet resistant): ANSI/TIA-758
Поддерживаемые приложения
Gigabit Ethernet 1000BASE-T, 10 Gigabit Ethernet 10GBASE-T, ATM-1000 Мбит/с (CB1G), цифровое и аналоговое видео, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), другие приложения кабельных систем категории 6а.
Материалы и конструкция
Проводник: Электролитическая медь, однопроволочный
Изоляция жил: Полиэтилен, пленко-пористо-пленочный (SFS PE)
Экран-фольга: Индивидуальный: алюминизированная полиэстерная пленка
Экран-оплетка: Общий: оплетка из медных луженых проволок, покрытие 35 %
Дренажный провод: Луженая медь, однопроволочный
Внешняя оболочка: Светостабилизированный полиэтилен (PE)
Технические характеристики
Количество витых пар: 4 пары
Диаметр проводника (жилы): 0,57 ± 0,01 мм (23 AWG) (Справочные таблицы по AWG)
Номинальное сечение жилы: 0,255 мм 2
Диаметр жилы по изоляции: (1,33 ± 0,06) мм
Толщина внешней оболочки: (0,5 ± 0,05) мм
Внешний диаметр кабеля: (7,6 ± 0,5) мм
Диаметр дренажного провода: (0,41 ± 0,01) мм
Макс. растягивающее усилие: 130 Н
Мин. радиус изгиба (монтаж/экспл.): 10 / 5 внешних диаметров
Температура эксплуатации: -40. +60 °C
Вес 1 км кабеля: 26,5 кг (ном.)
Стандартная упаковка (метраж): 500 м
Электрические характеристики *
| Частота, МГц | RL, дБ | Затухание, дБ/100м (20°C) | NEXT, дБ | PS NEXT, дБ | ELFEXT, дБ | PS ELFEXT, дБ |
|---|---|---|---|---|---|---|
| 1 ** | 20,0 | 2,1 | 74,3 | 72,3 | 67,8 | 64,8 |
| 4,0 | 23,0 | 3,8 | 65,3 | 63,3 | 55,8 | 52,8 |
| 8,0 | 24,5 | 5,3 | 60,8 | 57,3 | 49,7 | 46,7 |
| 10,0 | 25,0 | 5,9 | 59,3 | 54,2 | 47,8 | 44,8 |
| 16,0 | 25,0 | 7,5 | 56,2 | 52,8 | 43,7 | 40,7 |
| 20,0 | 25,0 | 8,4 | 54,8 | 49,9 | 41,8 | 38,8 |
| 25,0 | 24,3 | 9,4 | 53,3 | 48,8 | 39,8 | 36,8 |
| 31,25 | 23,6 | 10,5 | 51,9 | 45,4 | 37,9 | 34,9 |
| 62,5 | 21,5 | 15,0 | 47,4 | 42,3 | 31,9 | 28,9 |
| 100,0 | 20,1 | 19,1 | 44,3 | 41,3 | 28,8 | 24,8 |
| 200,0 | 18,0 | 27,6 | 39,8 | 37,8 | 21,8 | 18,8 |
| 250,0 | 17,3 | 31,1 | 38,3 | 36,3 | 19,8 | 16,8 |
| 300,0 | 16,8 | 34,3 | 37,1 | 35,1 | 18,3 | 15,3 |
| 500,0 | 15,2 | 45,3 | 33,8 | 31,8 | 13,8 | 10,8 |
| Диапазон частот | 1–500 МГц |
| Волновое сопротивление | (100 ± 15) Ом |
| Электр. сопротивление жилы (при 20°С) | 73 Ом/км |
| Омическая асимметрия жил в паре | ≤ 5 % |
| Испытательное напряжение (перем. ток) | 700 В/1 мин |
| Сопротивление изоляции жил | ≥ 5 ГОм•км |
| Электрическая емкость рабочей пары | ≤ 33 пФ/м |
| Скорость распространения сигнала | ≥ 76 % |
| Асимметрия задержки сигнала | ≤ 45 нс/100 м |
* ) В соответствии с IEC 61156-5
** ) Значения ниже 4 МГц указываются только для информации
Источник
Результаты поиска: кабель utp cat 6 lszh 23 awg
Наличие в магазине:
Витая пара категория 6 — U/UTP — 4 пары -LSZH — 305 м (032754)
Витая пара UTP 4 пары AWG 23 Cat.6 внутренняя LSZH нг(А)-HF Cu Six (UTP 4x2x0,54 In/Cu LSZH) (01-1030)
Кабель витая пара UTP U/UTP Cat.6 4 пары 23 AWG одножильный внешняя прокладка LSZH черный (500м) (227933)
Кабель витая пара U/UTP категория 6 4 пары (23 AWG) одножильный (solid) с разделителем LSZH белый (273520)
Кабель витая пара U/UTP категория 6 4 пары (23 AWG) одножильный (solid) с разделителем LSZH черный (273519)
Кабель витая пара U/UTP категория 6 4 пары (23 AWG) одножильный (solid) с разделителем LSZH оранжевый (273523)
Кабель витая пара U/UTP категория 6 4 пары (23 AWG) одножильный (solid) с разделителем LSZH синий (273521)
Кабель витая пара U/UTP категория 6 4 пары (23 AWG) одножильный (solid) с разделителем LSZH зеленый (273522)
Кабель витая пара U/UTP категория 6 4 пары (23 AWG) одножильный (solid) с разделителем LSZH желтый (273525)
Кабель витая пара U/UTP категория 6 4 пары (23 AWG) одножильный (solid) с разделителем LSZH красный (273524)
Кабель витая пара U/UTP категория 6 4 пары (23 AWG) одножильный (solid) с разделителем LSZH серый (273515)
Кабель витая пара U/UTP категория 6 4 пары (23 AWG) одножильный (solid) с разделителем LSZH белый (251949)

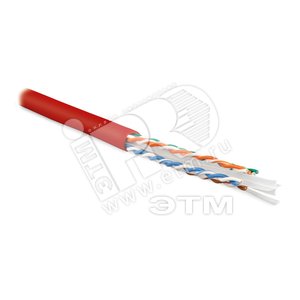

Кабель витая пара U/UTP категория 6 4 пары (23 AWG) одножильный (solid) с разделителем LSZH красный (251945)
Кабель витая пара U/UTP категория 6 4 пары (23 AWG) одножильный (solid) с разделителем LSZH зеленый (251946)
Кабель витая пара U/UTP категория 6 4 пары (23 AWG) одножильный (solid) с разделителем LSZH черный (251951)
Кабель витая пара U/UTP категория 6 4 пары (23 AWG) одножильный (solid) с разделителем LSZH синий (251947)
Кабель UUTP4-C6-S23-IN-LSZH-PK-100 (100 м)витая пара U/UTPкат.6 4 пары (23 AWG) (444305)
Кабель UUTP4-C6-S23-IN-LSZH-PK-305 (305 м)витая пара U/UTPкат.6 4 пары (23 AWG) (444306)
Кабель витая пара UUTP4-C6A-S23-IN-LSZH-BK-500 (500 м) неэкран U/UTP (UUTP4-C6A-S23-IN-LSZH-B)

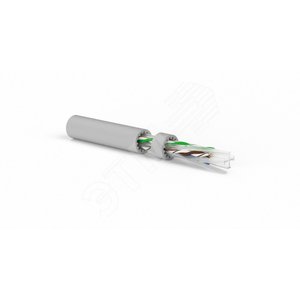

Кабель витая пара UUTP4-C6A-S23-IN-LSZH-GY-500 (500 м) неэкранированная U/UTP (424375)
