Распиновка кабеля IP камер видеонаблюдения

В справочном материале приводятся схемы распиновки и подключения IP камер по витой паре с питанием к компьютеру, коммутатору или регистратору. Предупреждаем сразу, что это подходит на расстояние не более 100 метров, далее надо ставить усилитель сигнала.

Обычно для передачи данных по витой паре на скорости 100 мб необходимо всего 4 провода, остальные 4 надо использовать на подачу питания, 2 жилы на плюс и 2 на минус. Всё это включает в себя стандарты 100BASE-TX, 100BASE-T4 и 100BASE-T2.

Инструменты и материалы для подключения

Для подключения понадобятся такие вещи:

• Сама IP видеокамера
• Источник питания, либо коммутатор с поддержкой стандарта PoE (опционально)
• Отрезок двужильного кабеля требуемой длины и сечения (для подачи питания)
• LAN кабель 5й категории (витая пара UTP Cat 5e)
• Сплиттер PoE (опционально)
• Штекер питания
• Разъемы RJ-45

А также набор специального инструмента.

Есть 2 основных вида сетевых кабелей:

1. прямой – используется для подключения коммутаторов и модемов к компьютеру. В данном случае используется подключение контактов разъемов с каждым определенным контактом на других разъемах.
2. нуль-хабный – применяется для подключения двух компьютерных устройств с помощью сетевой карты. Схема максимально проста и не нуждается в использовании дополнительных вариантов инструмента, например, коммутатора. С целью подключения контактов в данном случае используют другой метод.

Всегда можно купить готовый кабель с RJ45, но в этом случае обязательно нужно уточнять продавцам, с какими целями вы планируете использовать данные кабели. От этого напрямую зависит выбор кабеля. Например, для IP-камер обычно используется тип кабеля UTP – он состоит из 8 жил, называется витая пара, которая обладает специальным разъемом.

Если планируете установить камеру видеонаблюдения на небольшом объекте и расстояние к коммутатору составляет не более 20 метров, тогда можно отказаться от подобного кабеля, используя свободные жилы UTP. Это связано с тем, что во время простого подключения к интернету со скоростью не более 100 мегабайт, используется только 1,2, 3 и 6 проводник. А остальные применяются для питания камеры, например, коричневый и синий. Если дистанция больше, тогда оптимально применять РоЕ.

Сама процедура обжатия максимально простая, основное – вы должны помнить о том, что разъем RJ45 должен иметь жилы в правильном порядке.

Синий и коричневый, которые выбираются для питающего напряжения, надо подключить в разъем питания. Проводник коричневого типа зажимается в клемму штекера питания и имеет пометку «+», а синий в клемму и имеет пометку «-».

Если говорим о IP-камерах с Wi-Fi, тогда во время монтажа применяется только один кабель питания. После этого обрезает проводник до 1 сантиметра, вставляя в них, не меняя последовательность цветов, в разъем RJ45, расположив его контактной группой вверх.

Подключение IP-камеры по витой паре

После проводится обжим при помощи кримпера, вторая сторона остается неизменной. Далее вставляется разъем питания и LAN в соответствующее гнездо ранее установленной камеры и проводится протяжка провода к месту, где будет находиться коммутатор, компьютер или регистратор, в зависимости от схемы подключения. Когда подключение камеры будет завершено, подключается провод питания к блоку питания с соблюдением полярности, естественно.

Вторая сторона кабеля UTP также обжимается по вышеприведенной схеме и подключается к регистратору, коммутатору или напрямую к персональному компьютеру.

Коммутатор обычно используется в том случае, если необходимо подключить несколько камер наблюдения. После того как будет проверена правильность обжима и соблюдена полярность, можете включать блок питания в сеть.

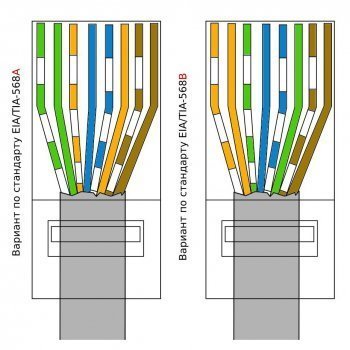

В LAN кабеле зачистим внешнюю оболочку с одной стороны на расстояние 2 сантиметра и расположим в следующем порядке слева направо:

После этого производим обжим кримпером, вторую сторону кабеля пока оставляем как есть.

Далее вставляем разъемы питания и LAN в соответствующие гнезда ранее установленной видеокамеры и производим протяжку проводов до места, где будет установлен коммутатор либо видеорегистратор, ну или персональный компьютер, если было принято решение использовать его в качестве устройства регистрации.

Обжимаем разъем RJ45 на вторую сторону кабеля UTP согласно вышеприведенной методике и подключаем его к видеорегистратору, либо к персональному компьютеру напрямую, либо используя коммутатор, если видеокамер несколько. После проверки соблюдения полярности и правильности обжима UTP кабеля можно включать источник питания в сеть 220 В.

PoE в камерах видеонаблюдения

Возможно кто-то не знает что такое PoE. Power over Ethernet это технология, которая позволяет одновременно питать удаленное устройство и обмениваться с ним данными посредством кабеля витая пара. Основное преимущество заключается в отсутствии потребности протяжки отдельного кабеля блока питания до устройства. Только один кабель витая пара.

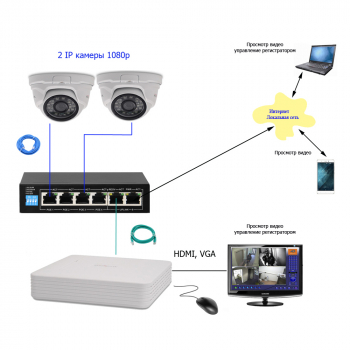

Вот схемы подключения с PoE и без, для сравнения.

Источник

Как можно подать питание и данные на камеру видеонаблюдения

Большинство современных ip камер видеонаблюдения поддерживают два стандарта питания, а именно:

Стабилизированное напряжение (12 В) и РОЕ (Когда питание и данные подаются по одному сетевому кабелю)

Стабилизированное напряжение (12 В DC ± 10%),

Например Блок питания

Технология PoE — питание и данные по кабелю витая пара,

Например PoE инжектор

В базовых моделях ip камер без дополнительных функций, зачастую только 2 разъема:
— RJ 45 — для данных
— и разъем для подачи питания DC «мама-папа»

Разберём несколько способов подключения питания и данных к цифровым камерам видеонаблюдения:

1. Если расстояние провода от блока питания до камеры позволяет нам подключиться напрямую, например, для комнатной камеры, то тут просто подсоединяем разъемы

2. В случае удаленного нахождения камеры от сервера, что бы не вести 2 провода (сетевой и питание) можно использовать часть жил витопарного кабеля для питания, часть для данных.

4 Жилы определенным образом необходимо обжать в коннекторе, остальные жилы можно использовать для подачи питания.

3. При таком варианте зажимаем в клемной колодке разъема для блока питания зачищенные от пластиковой оплетки жилы сетевого кабеля с одной стороны

4. Таким же образом обжимаем жилы витой пары на втором конце. Однако у такого способа есть недостаток, а именно при зачистке жил легко можно надрезать медную жилу в месте среза пластиковой оплетки, что сделает её хрупкой при загибе, так лезвие ножа при нажиме нельзя ставить перпендикулярно проводу, необходимо надрезать под углом, что бы избежать надреза жилы, что требует определенных навыков.

5. Для повышения надежности такого типа соединения можно использовать PoE сплиттер . Отсутствие оголенных проводов дает дополнительную защиту от возможного попадания осадков в монтажную коробку на улице, а так же от излома жилы при изгибе.

6. В комплекте идет пара сплиттеров — на оба конца соединения сетевого кабеля

7. Вместе с тем, как уже упоминалось ранее большое количество сетевых камер поддерживают питание через технологию PoE. По крайней мере все камеры Hikvision такую функцию имеют по умолчанию.

Для ip-камер Различают источники питания PoE :
— PoE коммутаторы (свичи)
— PoE видеорегистраторы (NVR)
— PoE инжекторы (на фото справа, э то такой девайс, благодаря которому можно подать питание и данные к камере по одному сетевому кабелю витая пара. Имеет два выхода RJ 45)

Первый — данные (Data) подключаем к сети, в нашем случае напрямую к роутеры
По второму порту идет питание и данные (Data&Power) к камере по одному сетевому кабелю.
Таким образом, используя технологию PoE, минимизируется количество соединений, что повышает надежность системы.

Как подать питание для ip камеры Видеонаблюдения

Источник

Комплект видеонаблюдения для магазина с 2 IP камерами FullHD

• Безналичная оплата по счету
• Оплата при получении
• Оплата картой при оформлении заказа

• Описание
• Характеристики
• Доставка
• Отзывы
• Консультация

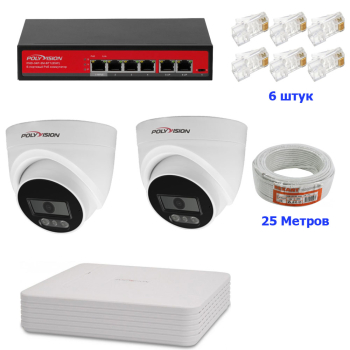

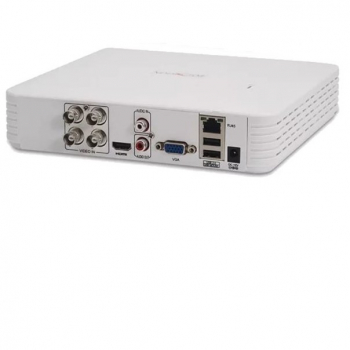

Комплект ip-видеонаблюдениядля магазина FullHD качества (2 Mpix). В комплект входит 2 внутренние ip-камеры с питанием по POE, видеорегистратор, РОЕ коммутатор с 4 сетевыми портами POE и возможностью просмотра по сети Интернет, 25 метров UTP, разъемы rj-45
