Инструкция по монтажу углового камина

Угловой камин своими руками: просто о сложном

Общие положения и рекомендации

Чтобы выложить камин угловой своими руками удобно и быстро, желательно во время работы чаще сверять свои действия с планом порядовок, а выложенные ряды отмечать (нумеровать) мелом. Внешнюю стенку с топливником перевязывать не стоит, это может повлечь деформации из-за разницы температур.

Кладка по кружалу

После выкладки пяти рядов протирайте кладку мокрой ветошью или тряпкой, удаляя остатки лишнего раствора, выдавливаемого из швов под действием нарастающей массы конструкции.

Внутренняя поверхность топливника и дымохода не штукатурится! Наклон задней стенки выравнивается стальным экраном, который можно вмонтировать в кладку. Своды дымосборника выкладываются с постепенными напусками кирпичей, около 5–6 см на каждый последующий ряд. Портальное отверстие перекрывается кирпичными перемычками, уложенными по кружалу. Если это предусмотрено, производят установку чугунной дверцы.

Кружало во время производства работы упирается на стойки. После укладки замкового кирпича ведется двойная (двухсторонняя) кладка. На крышу труба выводится на тот же раствор, который применялся для выкладки цоколя.

Способы отделки каминов

Если при кладке наружных стен использовался качественный облицовочный кирпич, то рвсё, что потребуется для улучшения эстетичности сооружения, это выполнить расшивку швов. Для этого их затирают, а внешнюю поверхность облагораживают при помощи специального инструмента — расшивки. Также необходимо отшлифовать неровности кирпичей и покрыть стены специальным составом. Простота этого метода имеет большой минус — со временем поверхность камина темнеет и теряет привлекательность.

Очень простым способом улучшить внешний вид камина является оштукатуривание. Лучше всего для этого подходят готовые декоративные составы, которые в широком ассортименте представлены на полках торговых сетей. Начинать штукатурные работы можно только после того, как стены камина подсохнут и дадут усадку. При необходимости портал можно покрасить водоэмульсионной краской, но приступать к этому можно только после полного высыхания отделочного слоя.

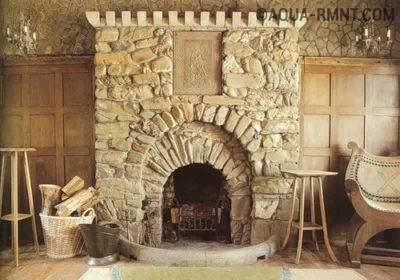

Камин, отделанный натуральным камнем, как будто перенесли из эпохи рыцарей и прекрасных дам

В настоящее время существует масса вариантов облицовки камина материалами природного или искусственного происхождения. Сделать печь яркой и неотразимой помогут изразцы. Они полностью преобразят портал отопительного прибора, сделав его по-особенному тёплым и домашним. Отделка мраморными плитами или камнем, напротив, создаст эффект дорогого и презентабельного сооружения. Что же касается облицовки камина керамической плиткой, то следует выбирать только жаростойкие сорта — майолику, клинкер, керамогранит или терракот. Разумеется, при укладке облицовочных материалов следует использовать только специальные, термостойкие клеевые составы.

Монтаж дымохода

Те, кто считает, что печная труба является всего лишь прямым каналом для выхода дымовых газов, должны присмотреться к схеме и порядовкам дымохода, который специалисты рекомендуют для оснащения дровяных печей. Внутри он действительно является полой трубой прямоугольного сечения

Что же касается наружной части, то её конфигурация выполняет важное функциональное предназначение

Конструкция и порядовки печной трубы

Утолщение в месте пересечения с потолком именуется распушкой. Благодаря нескольким дополнительным рядам кирпича удаётся снизить температуру уходящих газов настолько, что отпадает потребность в монтаже теплоизоляционного слоя. Если же устанавливать прямой, тонкотелый стояк, то перекрытие придётся защищать несколькими слоями асбестовых или базальтовых плит.

На уровне кровли печную трубу расширяют, получая так называемую выдру. Кроме эстетического предназначения, подобное уширение играет и другую, не менее важную роль. Во время дождя именно выдра не позволяет атмосферным осадкам стекать по внешней поверхности стояка, предохраняя кирпич от разрушения. Что же касается защиты дымового канала, то в этих целях верх трубы венчают металлическим колпаком.

В остальном при возведении каминных дымоходов необходимо руководствоваться теми же требованиями, что и для других дровяных печей. От правильного размещения конструкции на крыше зависит сила тяги, а значит, и работоспособность камина. С правилами монтажа дымовой трубы можно ознакомиться, внимательно изучив схему ниже.

Схема установки дымохода относительно конька и кровли здания

Пошаговая инструкция

По сути, кладка углового камина из кирпича своими руками не отличается от обычного строительства, за исключением тонких швов – чем тоньше они будут, тем лучше камин будет сохранять тепло внутри. Для этого раствор должен быть максимально однородным и без комочков. Допустимая толщина печных швов – от 1 до 3 мм для топливного отсека и до 5 мм – для дымохода и корпуса. При этом швы надо заполнять полностью.

Как построить камин из кирпича:

1. Проще и быстрее всего возводить камин в процессе строительства дома, когда внутренняя отделка еще не началась. Первым делом надо позаботиться об устойчивом фундаменте, размеры которого должны быть шире цокольного ряда конструкции на 5 см со всех сторон. Выройте котлован соответствующего размера глубиной 60 см. Если же уровень пола расположен намного выше поверхности земли, нужно лишь тщательно уплотнить грунт под будущим камином и изготовить опалубку из дерева. Изнутри щиты опалубки обмажьте битумной мастикой или прикрепите рулонную гидроизоляцию (обычный рубероид вполне сгодится). Для изготовления опалубки также можно использовать листовое железо.
2. Утрамбуйте дно котлована и насыпьте туда слой щебенки или кирпичной крошки толщиной 10 см, полейте водой и тщательно утрамбуйте. Поверхность должна получиться максимально ровной и горизонтальной.
3. На щебеночную «подушку» установите опалубку, после чего положите внутрь крупные камни или кирпичный бой (бут). Между камнями останутся зазоры, и чтобы заполнить их, насыпьте еще немного щебенки.
4. Замешайте классический цементно-песчаный раствор в соотношении 1:3. Сперва перемешайте сухие компоненты, а затем понемногу добавьте воду, доведя раствор до нужной консистенции (густая сметана). Залейте бетон в опалубку слоем 10 см, выровняйте поверхность и оставьте высыхать на сутки.
5. На следующий день снова положите на высохший бетон слой бута вперемешку со щебнем и залейте бетоном. Таким образом, доведите фундамент почти до уровня чистового пола (ниже на 5 см). Последний слой бетона тщательно выровняйте, накройте полиэтиленом, чтобы он не растрескался, и оставьте высыхать на 5-7 дней.
6. После полного высыхания фундамента демонтируйте опалубку.
7. Закройте фундамент 2 слоями рубероида и приступайте к кладке кирпичей в соответствии с выбранной порядовкой.
8. Поскольку кирпичи впитывают влагу, перед укладкой и нанесением раствора их следует подержать в воде 2-3 минуты. Если этого не сделать, они заберут всю жидкость из глиняного раствора, и тот утратит свои прочностные связующие характеристики.
9. При кладке цокольного ряда устанавливайте кирпичи на ребра. Для остальных рядов кирпичи кладут плашмя. Когда высота конструкции достигнет 25-30 см, можно начинать формировать стенки топочного отсека.
10. Если фасад камина не планируется штукатурить или облицовывать, при кладке лицевой части постарайтесь не доводить глиняный раствор до самого края кирпича примерно на 5 мм – это позволит потом красиво расшить швы. Приступая к укладке каждого ряда, проверяйте горизонтальность строительным уровнем, а вертикальность – угольником и отвесом.
11. Когда будете выкладывать топливник и дымовую камеры, разглаживайте и выравнивайте раствор не инструментами, а вручную. Так вы сможете почувствовать и при необходимости своевременно удалить крупные частички и комочки, сделав швы тоньше. Когда справитесь с 5-6 рядами, протрите внутренние стенки влажной ветошью, чтобы стереть излишки раствора – потом это сделать будет довольно трудно.
12. Если вы перевязываете кладку топливника, облицовку нужно выполнять отдельно без перевязки, чтобы температурные перепады не разрушили конструкцию.
13. Если помните, задняя стенка топливного отсека и дымосборника должны находиться под наклоном. Для этого укладывайте каждый последующий ряд с небольшим напуском на нижний (4-5 см). Чтобы на такой «лесенке» не скапливалась сажа, кладку рекомендуется закрыть стальным экраном толщиной 3-4 мм.
14. Чтобы сделать перекрытие портала, используйте стальной уголок (потребуется облицовка камина) или кружало – специальную опалубку, позволяющую создать арочную кладку. Чтобы сделать все красиво и правильно, сначала установите кирпич без раствора, оцените результат, а уже потом укладывайте его по всем правилам.
15. Когда доведете печную трубу до крыши, смените глиняный раствор на цементно-песчаный – он лучше справляется с атмосферной нагрузкой.

Схема углового камина из кирпича, какой бы простой она ни была, требует предельного внимания и навыков работы с материалами. Если вы сомневаетесь в своих силах, лучше доверить работу профессионалу или хотя бы заручиться его поддержкой и рекомендациями.

Укладка камина своими руками ↑

Сооружение камина — многоступенчатый процесс, состоящий из нескольких этапов, каждый из которых требует предельного внимания и ответственности.

Если говорить о правильной технологии сооружения печей, не лишним будет заметить, что основание для камина следует выполнять отдельно от фундамента основного здания. Сначала подготавливается котлован, размеры которого больше размеров будущего камина на 10 см. Глубина котлована — 50-70 см. Дно устилается слоем щебня, после строится опалубка.

В опалубку укладываются бутовые камни, которые потом заливаются цементным раствором 3:1 (песок:цемент). Фундамент выравнивают, накрывают полиэтиленовой пленкой и оставляют для усадки на неделю.

На фундамент нужно уложить гидроизоляционный материал в 2 слоя. Затем укладывается цоколь, причем кирпичи цокольного ряда ставят на ребро, тогда как все остальные — плашмя. Кирпич перед использованием на несколько минут замачивают в воде. Это нужно для достижения крепкого контакта с раствором.

Кладка камина из кирпича выполняется по четко составленной схеме

Если кладка получилась невыразительной или обнаружились дефекты кирпича, печь можно отштукатурить, либо применить любой другой вид облицовки, что поможет скрыть погрешности без дорогостоящей переделки.

Способ кладки перекрытия имеет большое значение для создания цельной композиции. Топочное перекрытие может стать оригинальным украшением. Можно выложить кирпичи ровными вертикальными или горизонтальными рядами, а можно создать эффект арки. С ролью дополнительных декоративных элементов неплохо справятся самоцветы, дерево, мрамор.

Кладка камина своими руками

Клинчатые перемычки выполняют из кирпичей, уложенных на ребро и выровненных по опалубке. В результате образуются клиновидные швы, толщина которых должна достигать 3 мм, сверху — 25мм. Арочные и лучевые перемычки укладываются на опалубку, соответствующую по форме заданным очертаниям. Кладку перемычки нужно заканчивать центральным кирпичом, помещаемым строго посередине и вертикально, относительно общих размеров печи.

Свежевыложенный камин — результат работы

Перед началом кладки важно внимательно изучить схему, продумать декор. Корректировки в выполненную порядовку вносить сложно, а зачастую невозможно, т.к

изменение положения даже одного кирпича ведет к изменению всех рядов.

Грамотно составленный план, максимально полно отражающий этапы работы, продуманный декор, качественные материалы и ваше желание — это все, что нужно для создания интересного камина, который станет достойным украшением интерьера, несущим тепло и уют.

Отделочные работы

Честно говоря, что-то рекомендовать в этом разделе не хотелось бы. Облицовка камина – дело серьезное и непростое. Здесь вам потребуется услуги дизайнера, который завяжет в единое целое и оформление камина, и дизайн помещения. Ведь все должно находиться в гармонии.

Мы просто хотим посоветовать материалы, с помощью которых можно провести отделочные работы.

1. Если кирпич, из которого вы сооружали камин, оказался без изъянов, то можно считать, что отделка уже произведена. Правда, в процессе возведения вам придется строго придерживаться определенной тонкости кладочного слоя. Просто надо будет провести затирку швов, используя раствор белого цвета. Это на самом деле красиво. Кстати, вот на фото кирпичный камин такого типа.

Камин из кирпича

Керамическая плитка. В настоящее время этот тип облицовки завоевал большую популярность. Наверное, дело в том, что производители керамики в настоящее время предлагают такой огромный ассортимент, что можно собирать отопительные приборы и облицовывать их, зная, что одинакового кирпичного камина никогда не будет. Но учитывать придется и вот какой момент – не любая керамическая плитка может подойти для отделки. Она в первую очередь должна быть термостойкой. А к этой категории относятся: майолика, терракота, клинкер, изразцы и керамогранит.
Камень. Что ни говори, а природная красота камня ни с чем несравнимая. Это не только красиво, это надежно, это прочно, это мощно. К тому же камень никогда не выйдет из моды, поэтому, облицевав камин им, вы можете ни один раз менять интерьер комнаты. А каменный камин все равно будет прекрасно вписываться в него. Правда, это самая дорогая отделка. И, неважно, вы будете использовать пиленую породу или булыжники. Хотя рынок предлагает и бюджетный вариант – искусственный камень. Он не так прочен, как натуральный, но по внешнему виду не уступит последнему.

Необычная отделка

Как изготовить фундамент под угловой камин?

Схема фундамента под камин.

Основание конструкции не должно быть связано с фундаментом частного дома. Есть 2 способа возведения подобного основания.

Процесс изготовления фундамента в доме с цокольным этажом:

1. Сначала на стенке нужно сделать отметки глубины изготавливаемой конструкции.
2. В месте отметки нужно разобрать доски напольного покрытия, после чего перенести метки ниже с помощью использования отвеса.
3. Лаги не следует демонтировать до тех пор, пока не будет подведено основание с цокольного этажа под камин.
4. С помощью отвеса нужно наметить точное расположение конструкции на напольном основании цокольного этажа.
5. Пробивается пол цокольного этажа до основания.
6. Выкапывается грунт до основания здания. Выкопанная яма должна быть на 20 см больше камина с каждой из сторон.
7. Тщательно утрамбовывается основание ямы.
8. Возводится фундамент камина. Между основанием дома и фундаментом печки нужно оставить промежуток порядка 5 см, который в дальнейшем следует заполнить песком. Фундамент возводится до основания первого этажа.
9. За два ряда до основания печки следует нанести цементный слой и уложить на него несколько слоев рубероида, чтобы защитить конструкцию от сырости подвального помещения.
10. Далее надо будет пилить лаги, которые будут установлены на основании камина.
11. Выкладывается еще 1 ряд кирпичей.

Если у здания нет цокольного этажа, то фундамент изготавливается следующим образом:

Схема дымохода камина.

1. Понадобится вырыть котлован на 15 см больше фундамента. Если под домом нет подземных вод, то можно будет сразу начинать изготавливать основание. Если под действием подземных вод стены будут осыпаться, то их понадобится укрепить.
2. Далее изготавливается основание. На первом этаже нужно засыпать в яму щебень и тщательно утрамбовать. Вместо щебня можно использовать строительный мусор.
3. Изготавливается опалубка.
4. Чтобы изолировать основание от влаги, следует обшить внутренние стены рубероидом или обмазать смолой.

кладка кирпичного углового камина

Под угловой камин необходим отдельный фундамент и противпожарная разделка между кмрпичным массивом и деревянными поверхностями. Разделение чаще весго делают из металическово листа либо кирпичной кладкой в четверь кирпича.

Кладку камина желательно вести по указаным чертежам соблюдая перевязку швов, спешить совсем не нужно , чем быстрее будете ложить тем выше шанс что кладка на свежем глинянном растворе «поплывет». Помните разница в кладке между русской печью сложеной пьяным соседом и камином за 80 тыс. руб. это соблюдение горизонтали , вертикали и диагонали . Если у вас не наработана рука и глаз каждый кирпич проверяйте уровнем толшину шва держите 4-6 мм по всему периметру. Если в чем то не уверены или забыли необходимо изучать теоретический материал печей и каминов.

Порядовка кладки

Порядовка, фасад и разрез изображаются на отдельных страницах. Для того чтобы была составлена порядовка углового камина, понадобится приготовить лист бумаги формата А4 в клеточку и карандаш.

Подразумевается использование не только целых кирпичей, а и трехчетверок и половинок. Соответственно, понадобится принять условные изображения.

Цокольный ряд камина лучше всего выполнять из кирпича, который будет поставлен на ребро, – так будет оригинальнее, хотя делать это вовсе и не обязательно. Далее кирпичи (начиная со второго ряда) кладутся плашмя. Низ топки печи достаточно часто делается на 25-30 см выше пола, что может быть более комфортно.

Порядовка углового камина:

С шестого по девятый ряды продолжается кладка топливника. Имейте ввиду, что керамический и шамотный кирпич нельзя перевязывать. В идеале между ними следует даже оставлять небольшой зазор, чтобы вся кладка во время эксплуатации камина не нарушилась из-за большой разницы температур снаружи и внутри камина.

1. Первый, второй и третий ряды необходимо заполнять кирпичом.
2. Четвертый ряд будет подиной камина.
3. В пятом ряду выкладывается зольник-поддувало. Опора для колосниковой решетки образуется с помощью трех стальных полос (они прижимаются кладкой шестого ряда).
4. В шестом ряду укладывается колосниковая решетка.
5. В седьмом ряду кладется нижний оклад портала.
6. Ряды с восьмого по тринадцатый будут образовывать стенки портала, кладка ведется с перевязкой швов.
7. В одиннадцатом ряду нужно начинать, а в остальных – продолжить производить выкладку наклонного зеркала у задней стенки.
8. В четырнадцатом и пятнадцатом рядах нужно будет перекрыть портал, продолжить кладку и укладку зеркала.
9. В шестнадцатом ряду заканчивается кладка зеркала. Нужно выполнить порядовку углового камина верхней части зуба. Со стороны дымохода понадобится обмазать зуб глиняным раствором, для того чтобы обеспечить защиту от прогорания.
10. Далее идут семнадцатый-девятнадцатый ряды, в которых ведется кладка фасада. Кирпичи нужно стесать так, как показано на разрезе, в сторону хайла.
11. Двадцатый, двадцать первый и двадцать второй ряды образуют дымоход 14х27 см. Задвижка устанавливается в 22 ряду.
12. Двадцать третий ряд идет следующим. Порядовка показывает, что дымовое отверстие будет в форме ласточкиного хвоста.
13. В двадцать четвертом и всех последующих рядах заканчивается кладка дымохода.

Необходимые для изготовления углового камина элементы

Кирпич следует использовать исключительно огнеупорный. Подобный материал способен выдерживать температуру более 1000°С, он не будет деформироваться при нагревании и охлаждении и может хорошо удержать тепло. Материал нужно будет замочить в воде, чтобы удалить из него воздух. Кирпич можно использовать тогда, когда из него перестанут выходить пузыри.

Для того чтобы изготовить кладочный раствор, можно использовать синюю или красную глину. Для качественной кладки камина нужно добавлять песок исключительно с мелкими зернами, очищенный от различных загрязнений. Чтобы произвести подобную очистку, следует выполнить “отмучивание”. Песок надо будет 2 раза полить водой, после чего отстоять. Действия нужно повторять до тех пор, пока вода не станет прозрачной.

Инструменты для кладки камина.

Основание для конструкции и кладка трубы выполняются из обожженного кирпича, который закрепляется смесью бетона. Чтобы приготовить бетонную смесь, нужно использовать цемент марки М300 или М400 и чистый песок с большими зернами. В данном случае можно применить и щебень. Соотношение песка и цемента должно быть 3:1.

Камин складывается с помощью смеси глины, которая является устойчивой к нагреванию.

Прежде всего понадобится размешать глину в воде до консистенции густой сметаны. Глину следует оставить на несколько дней. Каждый день ее нужно тщательно перемешивать. Далее к длине добавляется необходимое количество песка. Главным показателем готовности является то, что раствор не рассыпается и не прилипает к рукам.

В процессе кладки первых 3 рядов кирпичей надо будет к раствору глины добавить небольшое количество цемента (3 части цемента на 10 частей раствора).

Элементы, которые понадобятся для сооружения камина из кирпича своими руками:

1. Огнеупорный кирпич.
2. Глина.
3. Песок.
4. Вода.
5. Цемент марки М300 или М400.
6. Щебень.
7. Отвес.
8. Строительный уровень.
9. Мастерок или кельма.
10. Порядовка.
11. Лопата.
12. Трамбовка.
13. Рубероид.
14. Смола.
15. Карандаш.

Для углового камина

Как уже говорилось, порядовка является подробной схемой, которая указывает положение каждого кирпича. Кроме того, порядовка во многом упростит вашу задачу и поможет рассчитать необходимое количество кирпичей, которые потребуются вам при строительстве печки или камина, более того, вы сможете избежать лишних растрат.

Порядовка углового камина практически не отличается от простого или классического варианта, вам всего лишь необходимо учесть пару моментов. Одним из таких важных моментов является то, что фундамент должен возвышаться над полом на 10 сантиметров. Такую порядовку вы можете выполнить следуя инструкции.

На первом этапе кладку основания рекомендуется выполнять на глиняном растворе. Продолжайте ее делать до четвертой позиции (ряда), где необходимо разделить камин на два блока, перекрываемые плитой.

Второй этап. Первый блок следует оформить под нишу для поленьев, а второй блок под фронтовой фасад. На следующем этапе рекомендуется использовать огнеупорный кирпич, здесь же следует сформировать основание под печь.

На четвертом этапе после перекрытия самого камина с помощью плиты из твердого металла, например, стали, возведение камина должно происходить по заранее подготовленной схеме вплоть до двенадцатого ряда. Чтобы вся отопительная система работала качественно и без каких – либо сбоев, то для внутренней отделки стенок лучше также использовать огнеупорный кирпич.

На следующем этапе необходимо продолжать кладку, как и в начале, по заранее подготовленной схеме до двадцать седьмого ряда. Если вы хотите сделать дополнительную жесткость, то можете между кирпичами установить железные уголки. Их можно изготовить вручную.

И, наконец, на шестом этапе необходимо сверху постройки сделать задвижки. Угловая кладка камина во многом отличается от классической, но вовсе не является какой – то невыполнимой.

Конструктивные особенности

Основными элементами углового камина являются топливная камера и дымоход. От правильного соотношения размеров этих элементов зависит, насколько эффективным и производительным будет отопительный прибор. Основание сооружения называется каминным столом, который находится на уровне пола и опирается непосредственно на фундамент. Перед камином обустраивают предтопочную площадку. Её выкладывают огнеупорным кирпичом и укрывают керамической плиткой или металлическим листом. По нормам пожарной безопасности платформа должна выступать за пределы портала не менее чем на 30 сантиметров с каждой стороны.

Устройство углового камина — чертёж

Выше каминного стола располагается под — место, на которое укладываются дрова. Каноническая конструкция не предполагает установки колосниковой решётки, однако её нередко монтируют, чтобы увеличить производительность отопительного прибора. Кроме того, в печах с закрытой топкой нижний поддув позволяет регулировать интенсивность пламени. Благодаря этому удаётся растянуть время горения одной топливной закладки, а значит, повысить экономичность сооружения.

Под, как и топку, выкладывают огнеупорными материалами — температура в этой зоне нередко превышает 1000 °С. Часто для усиления теплоизлучающей способности заднюю стенку облицовывают листом «нержавейки» или чугунной плитой. Чтобы ещё больше усилить теплоотдачу камина, тыльную часть топки выполняют с наклоном вперёд. Это позволяет направить тепловую энергию в сторону пола.

Над топкой обустраивают дымосборник (хайло) — камеру в виде усечённой пирамиды с небольшим порожком в передней части. Этот барьер предотвращает подмешивание холодного воздуха к продуктам сгорания и служит дополнительной преградой, не допускающей попадания дыма в помещение.

На задней стенке дымосборника находится дымовой (каминный) зуб — выступ, необходимый для образования так называемого газового порога. Благодаря ему удаётся снизить скорость потока горящих газов и заставить их подольше оставаться в зоне горения. Каминный зуб задерживает в дымоходе сажу, не позволяя ей опадать в топочную камеру. По этой причине рядом с кирпичным выступом нередко устанавливают дверцу для чистки печной трубы.

В месте перехода из хайла в дымоход устанавливают задвижку, которой регулируют тягу. Ею же перекрывают путь тёплому воздуху из помещения после того, как дрова полностью прогорят.

Конструкция трубы для удаления продуктов сгорания ничем не отличается от дымоходов других дровяных печей. Чтобы обеспечить хорошую тягу трубу поднимают выше конька крыши, но не менее чем на 5 метров от пода (колосниковой решётки).

Кладка камина из кирпича: с чего начать? ↑

Самый распространенный вид материала для постройки камина — кирпич. Камины, выполненные из кирпича, органично вписываются в любой интерьер. Процесс обустройства, хотя и кажется очень сложным, при грамотной организации хода работ, вполне осуществим своими руками.

Чтобы упростить задачу и скоординировать порядок действий, необходимо разработать схему укладки.

Схема кладки, составленная правильно, — половина успеха, т.к. в ней отражаются все этапы работы, что помогает избежать непоправимых ошибок. В схеме кладки должна отражаться порядовка камина, шаг за шагом, последовательно. Разработать такой чертеж (при наличии большого желания и соответствующих знаний) можно самостоятельно, а можно воспользоваться готовыми образцами, которых, кстати, на просторах интернета предостаточно.

Схема кладки наглядно отражает ход работ

А вот еще несколько вариантов интересной порядовки:

Порядовка камина — вариант 2

Порядовка английского камина — вариант 3

Кладка печей и каминов чаще всего выполняется из глиняных полнотелых кирпичей. Однако, допускается применять и другие жаропрочные материалы, например, огнеупорный кирпич или камень. Для лицевой поверхности следует выбирать кирпичи наивысшего качества, абсолютно идентичные по размеру и цвету, с прямыми углами и ровной кромкой.

Изготовление печей и каминов требует наличия специального раствора. Раствор для кладки камина состоит из цемента, глины и песка. Содержание цемента должно быть небольшим и не превышать необходимого соотношения: 1 часть цемента на 8 частей песка. Сначала смешивают сухой песок и цемент, а потом добавляют глину. Необходима полная однородность состава, смесь должна быть тестообразной консистенции, без комков.

Размеры, которых нужно придерживаться

Размерность углового кирпичного камина определяется исходя из отапливаемой площади и ее объема. В примере, приводимом в этой статье, речь идет о площади топочного отверстия камина 0,2–0,3 кв. метра. Нужно определиться с шириной и высотой каминного топочного отверстия (портал топливника). Для малого камина соотношение высоты к ширине составляет 2:3. Таким образом, для нашего камина портал будет иметь размеры 56х40 см.

Глубина и высота портала должны иметь пропорцию 1:2–2:3

Размерность важно соблюдать, так как больший показатель глубины уменьшит теплоотдачу, а меньшая будет провоцировать задымление. В описываемом случае глубина будет порядка 24–30 см

Итак, мы разобрались с размерами. Размеры дымового отверстия под каминную трубу выбираются в соответствии с площадью отверстия топочной каминной части и должны быть от восьми до пятнадцати раз меньше, чем она. Если труба камина в виде прямоугольника, то в нашем случае это составит 14х14 см. Если каминная труба имеет круглое сечение, то ее диаметр должен равняться 1-12 см. Высота трубы у нас будет 3,5-4 м.

С целью повысить теплопередающие свойства камина, заднюю стену его топливника делают с наклоном вперед, от трети ее высоты и далее. Наверху топки помещают дымосборник. Между этими элементами выпускается карниз, называемый перевалом. Карниз препятствует выносу искр, сажи и дыма в помещение.

Во время кладки кирпичного камина все его габариты должны соответствовать модулю кирпичной кладки. Размерность кирпича 6,5×12×25 см, размерность шва кладки — примерно 0,5 см. Топочная часть имеет такие габариты, как показывает схема углового камина на рисунке ниже. (см. Угловой камин — размеры)

Схема камина углового. Габариты топки

Сечение камина на уровне топки в плане определяет другие размеры. После того как их рассчитываем, выполняем послойные чертежи порядовки (кладки).

Советы перед укладкой

Не зависимо от формы углового камина рекомендуется предусмотреть его наличие в проекте дома. Работу относят к грязным, так как пыли и мусора будет очень много. Также предстоит решать такие задачи, как демонтаж имеющейся половой поверхности, привязка к стропилам и балкам.

Только после застывания усиленного фундамента можно будет начинать кладку – это 3-4 недели. Каждый ряд выполняет определенную роль, поэтому к его укладке относятся рассудительно и с максимальной ответственностью.

Возводя угловой камин в доме из дерева, необходимо оббить поверхности негорючим утеплителем. Зазор между задней стенкой и непосредственно стеной должен быть не менее 1.5-2 см, чтобы не допустить возгорания. Увеличив пространство до 4-5 мм, можно не прибегать к теплоизоляции, но пренебрегать ей не рекомендуется.
