Инструкция по монтажу триколора

Монтаж и настройка.

Тут можно скачать краткую Инструкцию по монтажу Триколор ТВ и НТВ+

Этапы установки и настройки антенны.

1.Определение места установки антенны.

Основной критерий выбора места установки — свободный обзор в направлении на спутник. Под свободным обзором понимается то, что на воображаемой линии, соединяющей антенну и спутник, нет посторонних предметов: зданий, деревьев и т. п.
Близость антенны к месту расположения телевизора и доступность для владельца упростят процесс её установки и настройки.
Антенну можно установить на внешней части балкона или лоджии, на стене около окна или на крыше дома.
Антенну не рекомендуется устанавливать внутри балкона или лоджии с остеклением, в местах, где возможно интенсивное попадание на антенну воды, снега, льда: под скатами наклонной крыши, водосливами и т. п.

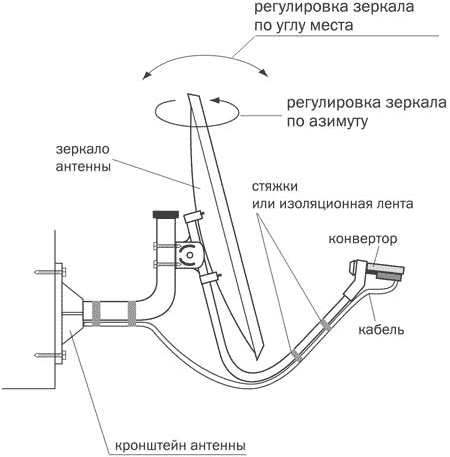

1. Соберите антенну согласно инструкции по эксплуатации.
2. Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна.
3. Установите конвертор в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертора.
4. Присоедините кабель к конвертору при помощи F-разъёма*.
5. Прикрепите кабель к дуге конвертородержателя пластиковыми стяжками или изоляционной лентой.
6. Загерметизируйте F-разъемное соединение по всей длине термоусаживающейся трубкой или 2 слоями изоляционной ленты и равномерно нанесите на изоляционную ленту слой силиконового герметика.
7. Установите антенну на кронштейн. Затяните регулировочные гайки таким образом, чтобы иметь возможность с некоторым усилием перемещать антенну в вертикальной и горизонтальной плоскостях.
8. Прикрепите кабель к кронштейну антенны пластиковыми стяжками или изоляционной лентой. Около антенны оставьте запас кабеля длиной 1м, также закрепив его на кронштейне.

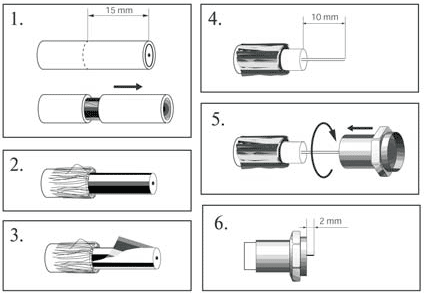

*Порядок монтажа стандартных спутниковых телевизионных F-разъемов.

1. Снять верхнюю изоляцию кабеля на 15 мм, не повредив экранирующую оплетку.
2. Расположить экранирующую оплетку вдоль кабеля.
3. Аккуратно расположить фольгу вдоль экранирующей оплетки.
4. Снять слой внутренней изоляции на 10мм.
5. Накрутить разъем до упора.
6. «Откусить» центральный проводник, чтобы он не выступал за разъем больше, чем на 2 мм.

3. Настройка антенны.

Если комплект «Триколор» приобретен в нашем магазине, то в ресивере уже настроены все каналы. Остается только включить канал «Триколор» и осуществлять поиск вращением антенны. При успешном вращении на экране Вашего ТВ появится избражение транслируемого канала.

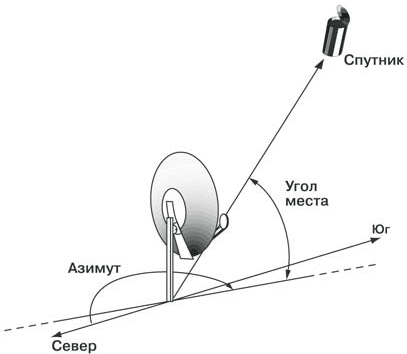

1. Примерно выставьте азимут и угол места антенны, ориентируясь на данные для ближайшего к Вам города, приведенные в таблице.
Азимут можно выставить при помощи компаса.
Точно определить угол места сложнее, т.к. угол наклона офсетной антенны зависит от её конструкции, а в проекте «Триколор» используются антенны разных производителей.
Например, точно вертикальное положение антенны ульяновского завода «Супрал» соответствует углу места 26,5о. Поэтому в Москве эту антенну можно установить вертикально, Волгограде немного отклонить назад, а в Петербурге немного наклонить вперед. Для антенн других производителей эта ситуация может быть иной.
2. В соответствии с инструкцией по эксплуатации цифрового терминала подключите к нему кабель, идущий от конвертора. Разделку F-разъема производите по методике, приведенной выше.
3. Подключите ресивер к телевизору согласно инструкции по эксплуатации и включите его.

4. С помощью пульта ДУ введите параметры пакета «Триколор»:

Меню/Настройка/Пароль0000/Ручной поиск
Частота: 12226
Поляризация: Левая
Скорость потока: 27500
FEC:3/4

Кнопку «Поиск» нажимать не надо!

5. Медленно перемещая зеркало антенны в вертикальной и/или горизонтальной плоскостях вокруг предполагаемой точки расположения спутника, добейтесь заполнения обеих шкал с уровнем сигнала на экране Вашего телевизора.

6. Выйдите из этого меню кнопкой «Выход/exit». Перейдите в меню Вашего ресивера в пункт «Поиск каналов Триколор». После сканирования на экране должен появиться список каналов, первым по счету должен быть канал «Триколор», если список на иностранном языке, то Вы поймали не тот спутник.
Добейтесь максимального значения уровня принимаемого сигнала путем плавного перемещения зеркала антенны в вертикальной и/или горизонтальной плоскостях.

Следует помнить, что уровень сигнала зависит от погодных условий. В условиях плотной облачности, обильного дождя или снегопада уровень сигнала может уменьшаться вплоть до пропадания изображения. Снег, налипший на антенну, также значительно ухудшает условия приёма.

7. Затяните регулировочные гайки, контролируя при этом уровень принимаемого сигнала.

Установка спутниковой антенны требует предельной осторожности. Поставщик оборудования не несет ответственности за несоблюдение правил безопасности при производстве работ согласно данной инструкции.
В случае некорректной установки антенной системы возможны сбои в работе оборудования или выход его из строя по причинам, не зависящим от Поставщика оборудования или Компании, осуществляющей спутниковое вещание.

Источник

Как настроить антенну Триколор ТВ

В статье раскрыты вопросы сборки, настройки и регулировки антенны Триколор своими руками.

Купив антенну Триколор, каждый может осуществить самостоятельную настройку при соблюдении определенных правил.

Комплект для установки спутникового ТВ Триколор.

Инструменты и материалы для работы

Для работы понадобятся:

• Дрель (перфоратор);
• Отвертка;
• Ключи гаечного вида на 8, 10, 13;
• Рожковый ключ 10;
• Пассатижи;
• Компас;
• Нож;
• Изолента;
• Термоусадочная трубка или герметик на силиконовой основе;
• Стяжки;
• Винты с головкой под ключ на 13 длиной 6 — 8 см;
• Металлические шайбы d=30-50 мм.

Минимальный набор инструментов.

Для закрепления основы требуется подобрать крепежные элементы. На деревянную поверхность следует закреплять при помощи сантехнических «глухарей». В остальных ситуациях подойдут анкерные болты 10х100.

Кабель, используемый для соединения антенны и телевизора, должен содержать толстую медную жилу и двойную оплетку. Длина кабеля не более 100 м. Если требуется проложить больше этой длины, то дополнительно располагаются усилители сигнала.

Выбор места для установки антенны

Так как тарелка получает сигнал от спутника, то основными критериями при выборе места являются:

• На пути сигнала отсутствуют посторонние предметы (деревья, столбы, стены, стекло, здание) на расстоянии 100 м в длину и 40 м в высоту.
• Фиксация происходит на высотной точке (крыша, стена, сторона балкона). При расположении внутри балкона появятся помехи.
• Тарелка должна смотреть на юг, ведь спутник «висит» над экватором. В результате улучшается качество передачи цифровых сообщений.
• Исключить попадание на оборудование снеговых скатов, сливов воды, падение карнизов.
• Размещение вблизи телевизора облегчит процесс настройки вещания.

Следование критериям обеспечит исключение ошибок при самостоятельной работе.

Сборка антенны

К оборудованию прилагается инструкция по сборке, следуя которой можно выполнить все быстро. Конструкция для приема сигнала образована элементами:

Кронштейн — держит зеркало, поэтому должен монтироваться на стену, мачту или крышу.

1. После выбора места установки произвести разметку, чтобы монтировать кронштейн.
2. Сделать дрелью или перфоратором отверстия под крепежные элементы.
3. Закрепить кронштейн.

Вариант крепления кронштейна на крыше.

Сборочные работы завершены.

Регулировка антенны

Регулировка должна осуществлять при хорошей погоде (отсутствие снегопада, дождя, плотной облачности). Этап подразумевает создание определенного положения оборудования для четкости трансляции. Они зависят от угла места и угла азимута. Чтобы вычислить угол места, следует провести горизонтальную линию от установленной тарелки в направлении спутника и измерить величину угла, образованного этой линией и линией приема сигнала (вертикальный угол, образуемый при повороте зеркало вверх-вниз).

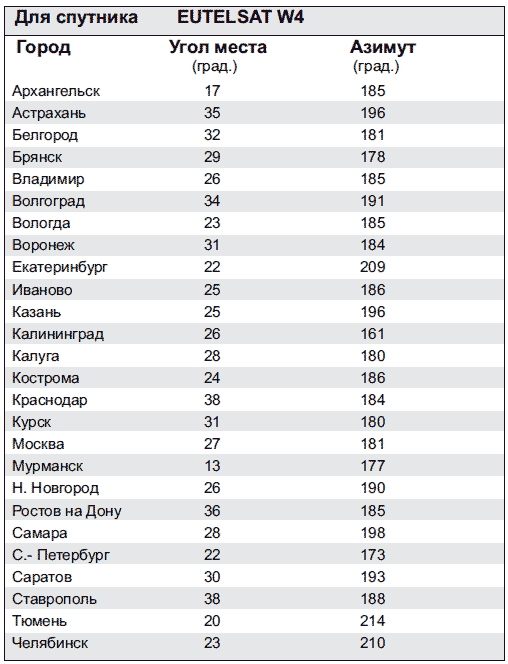

Существует таблица, где указаны угол места и азимута для разных городов. Если тарелка устанавливается не в городе, то нужно ориентироваться на рядом расположенный город.

Азимут для разных городов.

Угол азимута выставляется компасом. Для определения угла места можно воспользоваться транспортиром и отвесом. Отвес располагается на нулевой точке транспортира и служит условной линией горизонта. По шкале транспортира откладывается требуемый размер угла.

Разные изготовители конструируют антенну под различным углом наклона. Продукция компании «Супрал» характеризуется точным вертикальным положением антенны под углом 26,5°. При расположении оборудования с таким углом в Москве или Калининграде не требуется менять угол места. Для других городов нужно будет наклонить вперед или назад конструкцию, чтобы угол соответствовал необходимой величине.

Монтаж телевизионного разъема

Телевизионный разъем подсоединяется к конвертеру в соответствии со схемой:

1. Зачистить верхний изолированный слой кабеля на длину 1,5 см.
2. Развернуть экранирующую оплетку вдоль провода.
3. Поверх оплеточного покрытия вывернуть фольгу.
4. Удалить изоляционный слой проводника длиной 1 см.
5. Монтировать кабель в F-разъем.
6. Оставить выступающий центральный проводник длиной 2 мм (излишек срезается).
7. Провести герметизацию F-разъемного соединения на всем отрезке. Делается это термоусаживающейся трубкой или 2 слоями изоленты, покрываемой герметиком на силиконовой основе.
8. Фиксировать кабель в дуговом пространстве конвертера, применив слой изоленты или стяжки.
9. Подсоединить второй конец провода к принимающему оборудованию.

Применительно к используемому антенному проводу различают два способа установки приемника к телевизору:

• Высокочастотный антенный кабель (ВЧ) — втыкается в гнездо для антенны в телевизоре и во входное отверстие приемника «RF Out». После включения на телевизионном экране появляется комбинация «BOOT» и цифра канала. При включении функции поиска каналов выводится уведомление «Нет сигнала», что подразумевает нормальное функционирование приемника.
• Низкочастотный кабель с разъемом (НЧ) — аналогично ВЧ. При подключении на телевизионном экране возникает надпись «BOOT». После необходимо нажать на пультовой поверхности ресивера кнопочку «А/В». В результате должно засветиться уведомление «Нет сигнала». Появление другой информации говорит о неправильности сборки оборудования.

После проведенных действий можно приступать к настройке каналов.

Настройка уровня сигнала телепоказа

Настройку нужно проводить путем изменения положения антенны и отслеживания уровня сигнала на телевизионном экране. Сначала открыть меню «Установка антенны»:

• На пульте приемника отыскать кнопочку «Menu» и нажать на нее;
• Остановиться на подпункте «Установки»;
• Набрать в поле пароля комбинацию « 0000 »;
• Нажать на «Системные настройки»;
• Выбрать позицию «Установка антенны».

После отображения двух шкал «Сигнал» и «Качество» следует регулировка расположения оборудования:

• Первоначально зеркало смотрит на южную сторону (она определяется компасом или по времени нахождения солнца на юге в определенном регионе);
• Установить антенну вертикально в том случае, если нет препятствий;

Предварительная настройка антенны.

Смотреть на телевизор, анализируя наполнение шкал:

1. При отсутствии заполнения продолжать вращение тарелки;
2. Наполнение одного показателя говорит о наличии препятствия или фиксации ложных данных (иной спутник), поэтому следует возобновить вращение;
3. Заполненные шкалы и отсутствие картинки подтверждает нахождение ложного источника сигнала;
4. Если данные будут поступать от нужного спутника, то на информационном канале возникнет картинка, и шкалы будут заполнены (инфоканал выбирается путем нажатия на кнопку «Ок» пульта ресивера).

Предварительная настройка заканчивается точной настройкой, когда при изменении положения тарелки влево-вправо и вверх-вниз обе шкалы заполняются на уровне 80%. Такие значения помогут передавать точный сигнал при непогоде (ливень, снегопад, облачность).

После точной настройки телепоказа следует плотно зафиксировать оборудование на улице и выйти из меню установки, нажав дважды «Exit» на пульте.

Регистрация приемника

Получение телевизионной картинки происходит после регистрации оборудования. Регистрация проводится одним из способов:

• На сайте Триколор;
• В офисе продаж или авторизованном центре (обычно после покупки в специализированных точках продаж происходит регистрация ресивера);
• Через отдел технической поддержки, когда на руках имеется абонентский договор.

Идентификационный номер представляет собой последовательность из 10-12 цифр. Номер указан на наклейке упаковки или наклейке корпуса приемника. На некоторых упаковках и корпусах отсутствует надпись, поэтому необходимо зайти в меню приемника. При нажатии на подменю «Status» пользователь увидит ID.

Для заключения договора требуется предоставить персональные данные пользователя (ФИО, паспорт, дата рождения, место установки, контактные данные).

Регистрационные действия оканчиваются подтверждением оборудования по телефонному разговору со службой Триколор. Следует указать цель обращения, ФИО, идентификационный номер.

Вопросы от абонентов

«Нужен ли специальный прибор для настройки спутниковых антенн?»

Прибор для самостоятельной настройки не требуется, но он может облегчить поиск спутникового сигнала.

«Какие параметры использовать для настройки спутниковой антенны?»
