Общие характеристики грузозахватных приспособлений и их классификация
Перемещения строительных грузов
( строительных конструкций, строительных материалов и др. ) при строительно-монтажных работах осуществляются грузоподъемными машинами с помощью различных типов грузозахватных устройств ( ГУ ).
Грузозахватные приспособления предназначены быть связующим звеном между рабочим органом грузоподъемной машины и грузом. К стреле крана обычно с помощью канатов подвешивают крюк, на который груз крепится гибкими стропами, закрепленными на грузе, или удерживается специальными съемными ГУ подвешенными к крюку.
ГУ может жестко соединяться с подвижной стрелой крана. В этом случае кран является манипулятором; обеспечивающий точность установки ГУ в месте взятия груза и установки его в требуемое положение.
Что относится к грузозахватным устройствам, их виды и назначения
К грузозахватным приспособлениям относятся приспособления и механизмы, которые разработаны для поднятия и удержания различных грузов и являются составной частью грузоподъемной машины.
Виды грузозахватных устройств бывают универсальные и специализированные.
ГУ общего назначения, или универсальные, пригодны для подвески любых грузов. К ним относятся универсальные стропы, сетки, грузовые площадки, используемые в сочетании с крюками или петлями.
Назначения специализированных ГУ является в перемещении определенных грузов и конструктивно выполняются с учетом всех основных свойств данных грузов и их особенностей. Особенностями использования данных видов грузозахватных устройств это их широкая номенклатура и области применения при разнообразии грузов ( в основном тяжелых ) и условие их перенесения грузоподъёмными машинами.
Применение специализированных ГУ это механизация труда и автоматизация выполнения отдельных операций для обеспечения значительного сокращения общей продолжительности цикла работы подъемной строительно-монтажной машины что, даёт увеличение рабочих циклов и повышение производительности труда.
Требования предъявляемые к съемным грузозахватным приспособлениям
надежность в работе ( полное исключение случайного отрыва груза, поломок и неполадок отдельных деталей и узлов ) ;
автоматизация процессов захвата и освобождения груза;
обеспечение сохранности захватываемого груза;
минимальная собственная масса в сравнении с массой поднимаемого груза;
простота конструкции;
удобство в обращении;
соответствие особенностям технологических процессов и операций СМР.
Особенно необходимо отметить, что важнейшим требованием это полная надежность работы грузозахватных устройств.
Классификация грузозахватных приспособлений
Классификация по способу крепления грузозахватных приспособлений к грузу
Съемные ГУ крепится к грузу различными способами ( рис. ниже )
путем подхвата — груз опирается на элементы ГУ и поддерживается ими;
путем зажима — груз, зажимается элементами ГУ и удерживается в нем силой трения;
путем притяжения — груз удерживается грузозахватным приспособлением за счет, электромагнитного или вакуумного воздействия между ними;
путем зачерпывания — груз, обычно сыпучий, зачерпывается элементами ГУ и размещается в нем.
В ряде случаев взаимодействие съемных грузозахватных приспособлений с грузом в процессе его захвата и перенос может происходить несколькими способами: зажим и подхват, притяжение и подхват.
Классификация по степени автоматизация грузозахватных устройств и приспособлений
Особенно большое значение имеет степень автоматизации операций для захвата и освобождения груза.
При автоматическом управлении процесс захвата и освобождения груза от ГУ полностью автоматизирован.
При полуавтоматическом управлении автоматизирован только процесс захвата или освобождения груза.
При дистанционном управлении взаимодействие удерживающего приспособления с грузом обеспечивается специальным устройством, управляемым крановщиком из кабины крана или с выносного пульта. Конструкции таких устройств бывают различными и часто зависят от привода захватных органов ( гравитационный, электрический, гидравлический, пневматический и т.д. ) .
Классификация по способу поворота грузозахватных приспособлений
По способу поворота различают ГУ свободно поворотные ( вращаются совместно с крюком на его подпятнике под действием усилий стропальщика, инерционных или ветровых нагрузок ) и принудительно поворотные ( вращаются специальным приводным поворотным механизмом, встроенным в ГУ или крюковую обойму ) , управляемые крановщиком. Для перемещения элементов применяют ручной, механический, гравитационный, гидравлический и пневматический привод.
Рисунок таблица общей классификации приспособлений ГУ
Съёмные грузозахватные приспособления (стропы, цепи, траверсы, клещи, и т.п.) после изготовления и ремонта подлежат техническому освидетельствованию и испытаны нагрузкой, в 1,25 раз превышавшую их номинальную грузоподъёмность.
Более подробно о техническом освидетельствовании ГУ читайте на странице «Техническое освидетельствование грузозахватных приспособлений»
Источник
Все о спецтехнике
Грузозахватные устройства и приспособления
Базовым грузозахватным устройством крана является крюк. Но что делать, если нужно грузить песок? Или поднять на большую высоту очень длинную трубу? Машиностроение уже давно дало ответ на эти вопросы.
В зависимости от оснащения различными грузозахватными устройствами и приспособлениями грузоподъемные краны выполняют различные виды грузовых операций охватывая практически весь спектр погрузочно-разгрузочных работ.
Для начала разберемся, что же собой представляет крюк как грузозахватное устройство.
Крюк может быть как однорогим, так и двурогим. Подвеска крюка состоит из двух частей. Верхняя часть содержит канатные блоки, через которые крюк соединен с краном. В нижнюю часть ввинчивается сам крюк.
Крюк может служить как самостоятельный захват, так и в комплексе с другими грузозахватными устройствами. Первое возможно, если груз уже имеет заушины или другие захватные приспособления.
Виды грузозахватных устройств
Так что же еще нам может понадобиться:
Грейфер
Грейфер это общее понятие для целого ряда устройств, начиная с ковшевого грейфера для сыпучих грузов, заканчивая четырехпалым грейфером для погрузки бревен среднего и малого размера. Работа грейфера специфична необходимостью дистанционно контролировать силу захвата челюстей. Он может быть использован как самостоятельный грузозахватный орган, так и быть помещен на крюк крана. Последнее возможно, если конструкция грейфера содержит необходимый захват.
Траверса
Траверса это балка или рамка, в которой возникает необходимость при транспортировке крупногабаритных грузов во избежание их повреждения. Соединение с крюком или талью осуществляется как при помощи жесткого соединения, так и при помощи канатов или цепей. Соединение с грузом может быть не только с использованием крюков, но и других грузозахватных устройств (магнит, вакуумный захват и т.д.)
Размеры траверсы напрямую зависят от технологического процесса (размеров груза) в котором она используется.
Спредер
Спредер — это узкоспециализированная траверса. Используется для поднятия контейнеров. Если на производстве отсутствуют специализированные грузоподъемные машины для перегрузки контейнеров, то краны оснащаются спредерами.
Габариты спредера обязательно совпадают с размерами контейнера.
Магнит
В основном магнит — это съемное грузозахватное устройство, наряду со спредером использующееся для перемещения контейнеров. Кроме крупных грузов с помощью него можно перемещать любой металлический нетарируемый груз, вплоть до металлической стружки.
Съемные грузозахватные приспособления и тара
Канатные стропы
Стропы это общее название соединения крюкового захвата с грузом. Наряду с канатными стропами, выполненными из металлических канатов, используют цепные, и даже текстильные ленты.
Цепь — это второе после каната приспособление по частоте использования при работе с грузоподъемным краном. Основное достоинство это гибкость. Цепь не будет деформироваться от соприкосновения с острыми краями груза.
Металлический канат
Основное гибкое сочленение применяемое при использовании грузоподъемных кранов. Основное его достоинство это, как ни странно, безопасность. В отличие от цепи деформация металлического каната от нагрузки происходит постепенно. Это легко заметить и принять меры по замене деформированного каната.
По моему мнению, ковш — это все таки больше тара, чем устройство. Ковш служит для перемещения большого объема сыпучих грузов.
Бункер
Бункер это тара для перемещения мелкоштучных и пластичных грузов. При работе используется как диспенсер. Допустим, чтобы вылить определенный объем цементного раствора.
Каждое из этих устройств, мы более подробно рассмотрим в других статьях и обзорах
Источник
ГРУЗОЗАХВАТНЫЕ ПРИСПОСОБЛЕНИЯ
Грузозахватные приспособления предназначены для подвешивания строительных конструкций и грузов на крюк крана.
По пространственной жесткости грузозахватные приспособления подразделяются на гибкие и жесткие. Гибкие изготовляют из каната, а жесткие — из уголков, труб, двутавров.
По области применения они бывают универсальные и специализированные: универсальные используют при подъеме разнотипных конструкций, специализированные — только для подъема определенного вида элементов.
По способу управления применяют дистанционно управляемые (с земли или из кабины машиниста) и неуправляемые приспособления, которые отцепляют вручную.
По принципу работы грузозахватные приспособления подразделяются на механические, электромагнитные, вакуумные.
Грузозахватные приспособления всех видов должны обладать необходимой прочностью, не допускать самопроизвольного отцепления, легко и быстро крепиться к грузу и освобождаться от него, а также быть безопасны в работе. С этой целью все грузозахватные приспособления, находящиеся в эксплуатации, подлежат техническому осмотру в определенные сроки.
Строп служит для подвешивания штучных грузов или других грузозахватных устройств к крюку крана. Стропы изготовляют из стального каната. Они бывают простые, многоветвевые и полуавтоматические.
Простые стропы, состоящие из одной ветви каната, бывают универсальные (рис. 4 а, б) и облегченные (рис. 4, в. д). Универсальный строп представляет собой замкнуто-канатную петлю длиной 8. 15 м и предназначен для строповки монтажных элементов обвязкой (петлей или узлом). Концы такого стропа соединены сжимами 2 или сплеткой 1.
Облегченные стропы имеют на обоих концах крюки 4 и петли 3 или только петли. С помощью такого стропа конструкцию можно захватывать в обхват или за монтажные петли. Многоветвевой строп служит для подъема крупногабаритных в плане конструкций. Такой строп состоит из двух (рис. 5, а), трех, четырех (рис. 5, 6) и более (рис. 5, в) облегченных стропов 1.
Конструкция многоветвевого стропа должна обеспечить равномерное распределение нагрузки на каждую ветвь. Этому требованию наиболее полно удовлетворяют стропы типа «паук» и самобалансирующиеся.
Самобалансирующийся строп состоит из ролика, закрепленного между двумя щеками, через который пропущен облегченный строп. Такими стропами удобно поднимать элементы со смещенным центром тяжести (рис. 6, а, б), а также переводить конструкции из горизонтального положения в вертикальное (колонны) и, наоборот, из вертикального в горизонтальное (панели перекрытий). Эта особенно важно при монтаже непосредственно с транспортных средств.
Требуемый диаметр каната стропа зависит от величины разрывного усилия Rв, приходящегося на одну ветвь стропа. Усилие Sв в каждой ветви стропа при симметричном их расположении относительно оси действия нагрузки можно определить по формуле
,
где Sв — усилие в ветвях стропа от веса груза, кН; Q — вес поднимаемого груза, кН; α — угол наклона стропа к вертикали, град; m — число ветвей стропа; K — коэффициент, зависящий от угла наклона стропа к вертикали:
Угол наклона α, град
Коэффициент K
1,04
1,06
1,10
1,45
2,0
В связи с тем, что с увеличением угла между направлением стропа и вертикалью усилие в ветвях стропа возрастает, правила Госгортехнадзора предусматривают, чтобы расчетный угол между ветвями не превышал 90°.
Разрывное усилие в ветви стропа находят из выражения
,
где Kз — коэффициент запаса прочности канатов стропа (принимают с учетом его типа).
Испытания и эксплуатация стропов производятся в соответствии с требованиями правил устройства и безопасной эксплуатации грузоподъемных кранов Госгортехнадзора и техники безопасности в строительстве.
Стропы, как и другие грузозахватные приспособления, бывают управляемые (полуавтоматические) и неуправляемые. Например, к полуавтоматическим относится одноветвевой строп со штыревым замком (рис. 7). Замок состоит из запорного штыря 4, двух щек 5, оттяжки 1 и обоймы с пружиной 2. Применение стропов для подъема балок, ферм и других длинномерных конструкций приводит к потере полезной высоты крюка крана. Кроме того, из-за больших отклонений от вертикали в самом стропе возникают значительные растягивающие усилия, а в поднимаемом элементе — сжимающие напряжения. Поэтому для строповки элементов длиной более 12 м применяют траверсы.

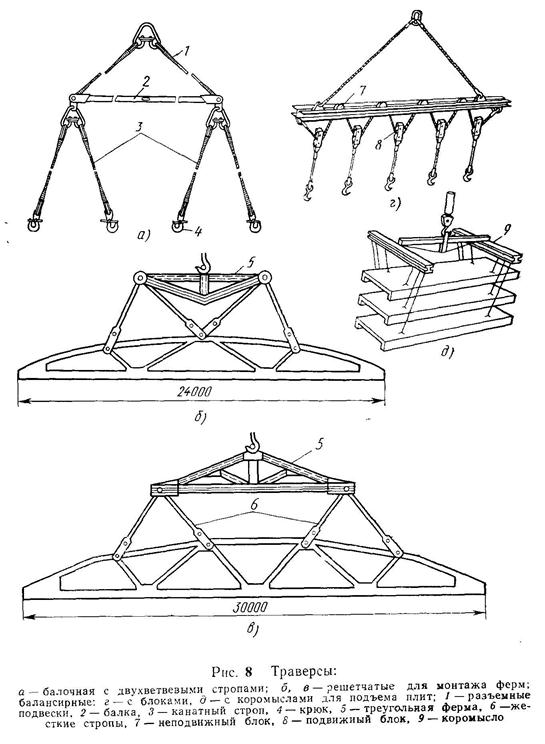

Траверса (рис. 8, а. д) представляет собой сочетание жесткой металлоконструкции в виде балки 2 или фермы 5 и стропов 3. Для подъема большеразмерных элементов (плит покрытия размером 3×12 м) применяют пространственные траверсы; тяжелых со смещенным центром тяжести (например, объемных элементов размером на комнату) — балансирные траверсы. С помощью такой траверсы можно в процессе подъема колонны, стеновой панели и другой конструкции переводить ее из горизонтального в наклонное и вертикальное положения. Траверсу оснащают крюками, подвешенными на роликах, и цепными стропами с петлями на концах. Траверсами с коромыслами, на концах которых закреплены цепные стропы с крюками, можно одновременно поднимать несколько плит.
Захваты предназначаются для подъема конструкций, не имеющих монтажных петель. Наибольшее распространение получили захваты с механическим приводом, применяют также электрические и вакуумные. По конструкциям они бывают штыревые, фрикционные, рамочные, клещевые, вилочные, клиновые.
Штыревые захваты применяют для подъема колонн и ферм. Грузоподъемность захвата составляет 2,5. 20 т.
Фрикционные захваты удерживают монтируемый элемент за счет сил трения, возникающих под действием его силы тяжести. Такие захваты применяют для монтажа колонн массой до 10 т. Захват снимают после закрепления колонны на фундаменте, опустив крюк крана.
Рамочный захват для подъема колонн — разновидность фрикционного захвата. Преимущество рамочного захвата в том, что его расстроповывают на уровне человеческого роста.
Клещевые захваты (рис. 9, а. г) представляют собой рычажные системы в виде ножниц, рычаги которых имеют свободные загнутые концы, охватывающие поднимаемый элемент. С помощью таких захватов поднимают балки, рельсы, плиты, конструкции с отверстиями.
Для подъема длинномерных конструкций к траверсе прикрепляют несколько захватов; для монтажа металлических стропильных ферм из широкополочных двутавров, спаренных уголков, стальных подкрановых балок используют автоматический захват клещевого типа.
Консольные захваты используют при монтаже плит-настилов.
Клиновые захваты применяют при подъеме фундаментных плит, блоков для стен подвала, плит дорожного покрытия, балок, ригелей, колонн.
Вилочные захваты применяют для подъема и установки лестничных маршей и плит-настилов без петель и отверстий.
Вакуумные захваты служат для подъема и установки крупноразмерных плит. Принцип действия вакуумных захватов заключается в том, что между плитой и захватом на поверхности поднимаемой конструкции специальным устройством создается разрежение воздуха, что обеспечивает необходимую силу притяжения между грузом и захватом. Они требуют гладкой и ровной поверхности монтируемой конструкции.
