Общие положения
Постоянные колебания температуры приводят к возникновению механических нагрузок на присоединительных элементах отопительных приборов и их резьбовых соединениях. Если данные переменные нагрузки беспрепятственно воздействуют на элементы соединения отопительного прибора, то это может привести к нарушению герметичности резьбовых соединений или повреждению запорно-регулировочной арматуры отопительного прибора.

Присоединительные трубки для подключения к отопительным приборам RAUTITAN и резьбовые соединения с мягким уплотнением рассчитаны на длительную эксплуатацию и прошли надлежащую проверку

Важные указания по монтажу
Для обеспечения герметичности соединений отопительного прибора в течении длительного срока необходимо соблюдать следующие указания по монтажу:
— развальцовку конечных участков присоединительных трубок производить с помощью расширительной насадки 15 x 1,0 QC, это позволит избежать механических воздействий на резьбозажимные соединения и предотвратит нарушение герметичности;
— зафиксировать на перекрытии присоединительные трубки с фиксирующим уголком, чтобы избежать переменных нагрузок на Г-образные присоединительные трубки вследствие изменения длины подводок к отопительным приборам, вызванных перепадами температуры;
— обязательно использование фиксирующего уголка для всех медных присоединительных трубок;
— рекомендуется использовать фиксирующий уголок для присоединительных трубок из нержавеющей стали;
— резьбовые соединения разрешается ослаблять или подтягивать только на холодном отопительном приборе.

Развальцовка присоединительных трубок RAUTITAN
При использовании резьбозажимных соединений с мягким уплотнением (комплект резьбовых соединений G 3/4” -15) под евроконус G 3/4” следует развальцовывать конечные участки 15 x 1,0 мм всех присоединительных трубок RAUTITAN.

ВНИМАНИЕ
Возможно повреждение!

Развальцовка с неправильной расширительной насадкой, или отсутствие развальцовки может привести к нарушению герметичности соединения!

При монтаже присоединительных трубок RAUTITAN развальцовку всегда производить с помощью расширительной насадки 15 x 1,0 QC.

Инструкция
1. Ровно и под прямым углом обрезать присоединительную трубку и удалить заусенцы.
2. Надвинуть резьбозажимные соединение на присоединительную трубку.
3. Вставить расширительную насадку с полностью сжатыми цангами внутрь присоединительной трубки и произвести развальцовку.
4. Вставить присоединительную трубку до упора в евроконус и затянуть накидную гайку в соответствии с инструкцией изготовителя.

— за счет образовавшегося развальцовочного конуса обеспечивается надежное сопряжение присоединительной трубки с евроконусом;
— исключаются ошибки при монтаже, как например, слишком малая глубина посадки присоединительной трубки или выскальзывание присоединительной трубки из евроконуса;
— технически проверенные резьбовые соединения под евроконус G 3/4” и арматуру.

Фиксация Г-образных присоединительных трубок RAUTITAN

Фиксация Г-образных присоединительных трубок осуществляется на перекрытии с помощью фиксирующего уголка.
— предотвращает отклонение или сдвиг присоединительных трубок RAUTITAN, а также недопустимые напряжения при изгибе, например вследствие температурных удлинений труб;
— обеспечивает безопасную и быструю фиксацию.
— использование изолирующей шайбы для повышения уровня звукопоглощения;
— крепление только одним саморезом;
— крепежный набор входит в комплект

Использование фиксирующего уголка рекомендуется также для Г-образных присоединительных трубок RAUTITAN из нержавеющей стали, что исключает влияние различных факторов (например, напряжений при укладке бесшовного пола или движения трубы).

Процесс монтажа – пример

Монтаж присоединительных трубок RAUTITAN для отопительных приборов показан на примере установки комплекта Г-образных присоединительных трубок из нержавеющей стали:
1. Отмерить длину присоединительной трубки, учитывая при этом то, что трубка должна быть вставлена в евроконус до упора.

2. Обрезать под прямым углом Г-образные присоединительные трубки на необходимую длину с помощью трубореза и удалить заусенцы.
3. Закрепить тепло- и звукоизоляцию на Г-образных присоединительных трубках RAUTITAN (не показано на рисунках).
4. Надвинуть резьбозажимные соединения на Г-образные присоединительные трубки RAUTITAN.
5. Произвести развальцовку присоединительных трубок с помощью расширительной насадки 15 x 1,0 QC.

6. Вставить обе Г-образные присоединительные трубки RAUTITAN в фиксирующий уголок.

7. Вставить Г-образные присоединительные трубки RAUTITAN в блок шаровых кранов до упора в евроконус.
8. Наживить накидные гайки.
9. Установить Г-образные присоединительные трубки RAUTITAN параллельно друг другу.
10. Отметить место крепления фиксирующего уголка.

11. Отвернуть и удалить Г-образные присоединительные трубки RAUTITAN с блока шаровых кранов.
12. Просверлить отверстие под дюбель.
13. Снова вставить Г-образные присоединительные трубки RAUTITAN в блок шаровых кранов.
14. Наживить накидные гайки.
15. Прочно закрепить на полу фиксирующий уголок с помощью прилагаемого комплекта крепежа.

16. Установить резьбовые соединения с мягким уплотнением в соответствии с прилагаемой инструкцией изготовителя. Затянуть до упора резьбозажимное соединение G 3/4” — 15.
17. Присоединить подводки с помощью надвижной гильзы.

18. Проверить соединения на герметичность.
19. Произвести шумо- и теплоизоляцию всех труб и соединительных элементов.

При использовании комплекта резьбозажимного соединения G 3/4” -15 не требуется выдерживать усилия затяжки, так как резьбозажимные соединения затягиваются до упора.

Компания ИСАН является официальным партнером Рехау по внутренним инженерным системам и обладает необходимыми компетенциями по монтажу трубопроводных систем Рехау, разводки радиаторного отопления, теплым водяным полам.

У нас Вы можете не только купить отдельные фитинги и трубы системы Рехау, но и получить профессиональные консультации любого уровня по комплектации систем Рехау для отопления и водоснабжения, мы выполняем тепловые и гидравлические расчеты систем радиаторного отопления и теплых полов, профессиональный монтаж систем Рехау, услуги шеф-монтажа и поддержку наших покупателей при монтаже систем Рехау своими руками.

Остерегайтесь подделок и подмены арматуры REHAU на дешевые аналоги.

Источник

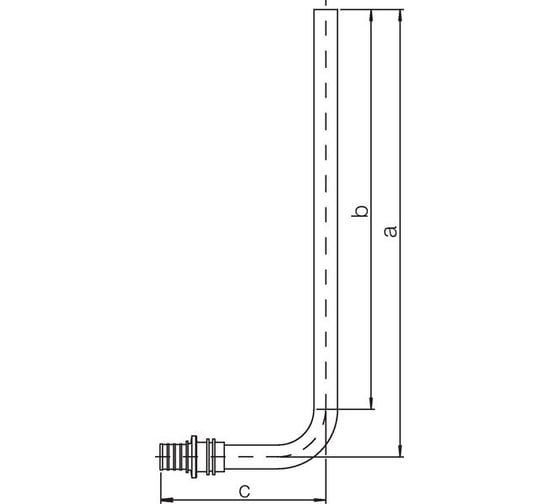

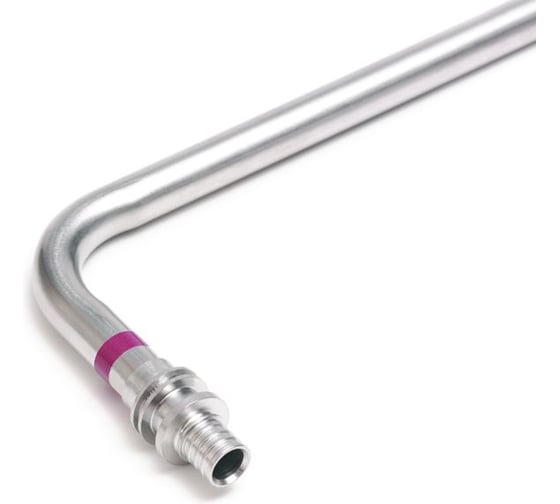

Трубка Г- образная Rehau Rautitan 16/250 мм

•

•

Используется для подключения радиаторов с трубами RAUTITAN stabil и RAUTITAN flex в одно- и двухтрубных системах. Подходит для вариантов подключения от стен и пола, с разной длиной трубок. Для подключения 1 радиатора требуется 2 трубки.

Используется для подключения радиаторов с трубами RAUTITAN stabil и RAUTITAN flex в одно- и двухтрубных системах. Подходит для вариантов подключения от стен и пола, с разной длиной трубок.
Для подключения 1 радиатора требуется 2 трубки.

Материал труб: нержавеющая сталь 15х1,0 мм в соответствии с DIN EN 10088.
Материал соединительного фиттинга: нержавеющая сталь в соответствии с DIN EN 10088.

При подключении Г-образных трубок к радиаторам с помощью резьбозажимных соединений (к ним относятся резьбозажимные соединенияREHAU), их концы следует развальцовывать с помощью расширительной насадки REHAU для трубок из нержавеющей стали (арт. 268764-001). Дополнительно, из эстетических соображений, мы рекомендуем закреплять трубки к полу с помощью фиксирующего уголка REHAU (арт. 240457-001).
